Diagramas de ligação para ventiloconvectores (~220 V)

Abaixo você pode encontrar 2 diagramas de fiação para unidades de fan coil, equipadas com um motor AC de 3 velocidades (~220V) e válvula(s) normalmente fechada(s) com atuadores termoelétricos.

Sistema de 4 tubos

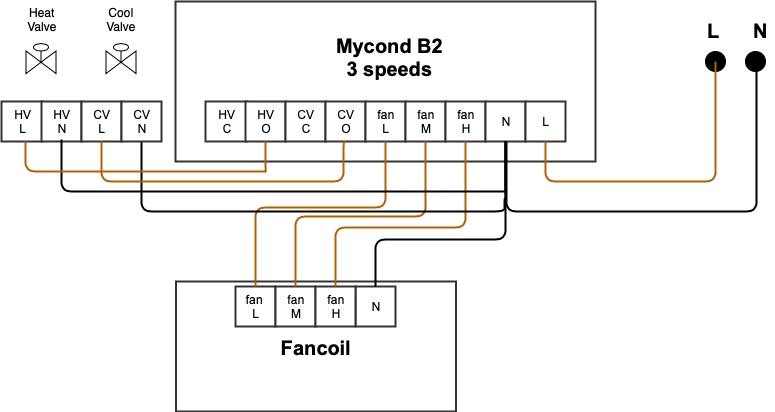

Diagrama mostrando as conexões de fiação para uma unidade de fan coil de 220V.



Sistema de 2 tubos

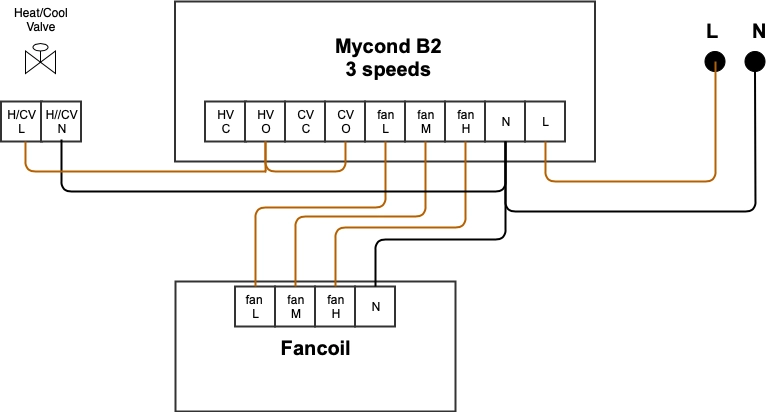

Diagrama ilustrando a configuração de fiação para unidades de fan coil com conexão de 220 V.

Instale um jumper entre o terminal HV-O e CV-O.
