Bomba de calor modular Inversor Série MCU-YHI

A série de alta tecnologia de bombas de calor MCU YHI da Mycond é fabricada com base em tecnologias avançadas. O coração da unidade é um compressor inverter avançado com tecnologia EVI. Juntamente com ventiladores fabricados com base em tecnologias de inversor, tipo de controlo por microprocessador e outros componentes de marcas mundialmente famosas, a bomba de calor garante um funcionamento ininterrupto durante todo o ano, tanto para frio até -20...55 C como para calor até -26...55 C graus. Combina uma elevada eficiência com uma manutenção precisa e durante todo o ano do desempenho climático de qualquer sistema
Capacidade de refrigeração: 33,5 - 130 kW
Capacidade de aquecimento: 34 -150 kW

Quer comprar ou tem perguntas?
Bomba de calor modular Inversor Série MCU-YHI

Economia de energia do inversor total

Classe de eficiência energética 1 de acordo com o esquema de classificação dupla baseado no rácio de eficiência energética sazonal (SEER) durante o funcionamento de arrefecimento e aquecimento. Poupança de energia até 26% em toda a gama SEER.

Compressor scroll de elevada eficiência MyCond Inverter MCU-YHI

Várias aplicações

Esta solução é adequada para utilização convencional em interiores, bem como para condições sanitárias e de processo especiais, funcionamento apenas com refrigeração, baixas temperaturas e calor extremo, etc. A unidade suporta uma gama completa de aplicações alternativas.

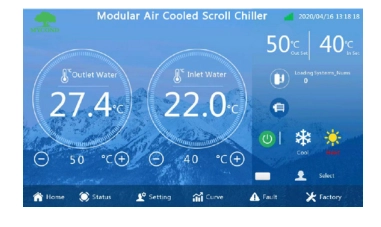

Painel de controlo do MyCond Inverter MCU-YHI

Bombas de calor MyCond Inverter MCU-YHI com controlo por sensor

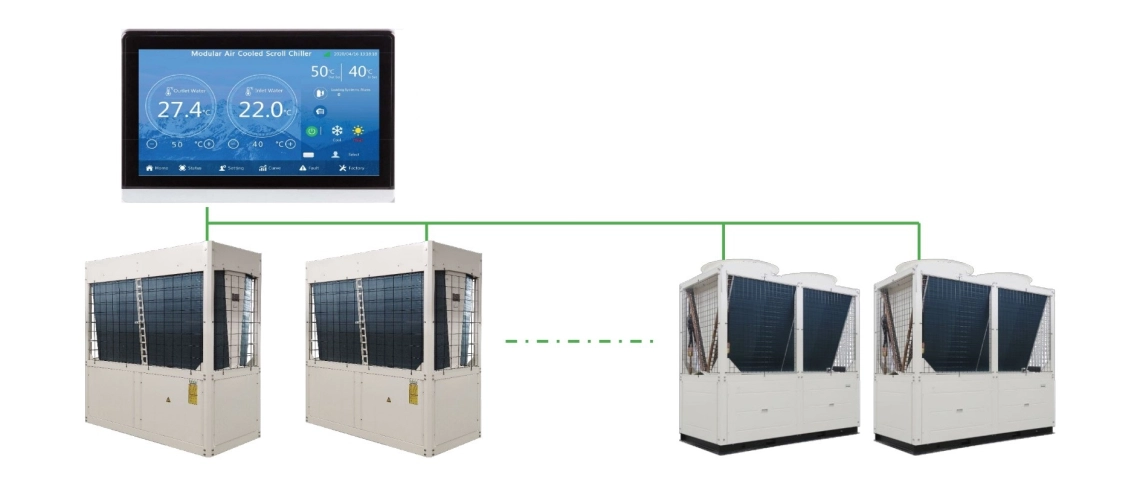

Combinação inteligente

Podem ser combinados livremente até 16 módulos de velocidade fixa (YH\YHE) e módulos inversores de velocidade variável. Isto permite satisfazer várias exigências do projeto, como a poupança de energia.

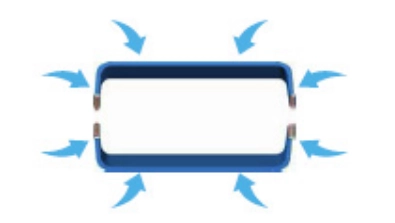

Entrada de ar a toda a volta

O permutador de calor é composto por duas partes em forma de U,

com mais 45% de área no lado do ar e retorno de ar uniforme a toda a volta.

MyCond Inverter MCU-YHI Entrada de ar circular

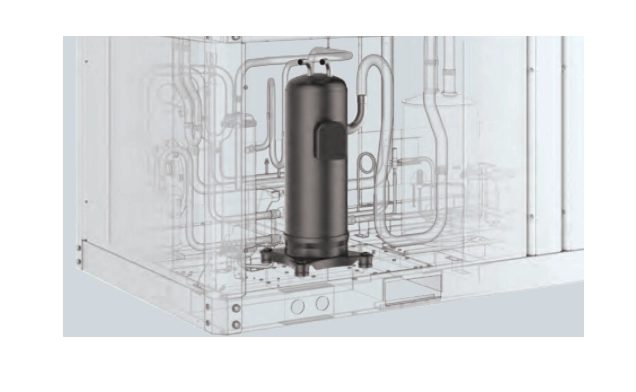

MyCond Inverter MCU-YHI Programa de controlo de acionamento da nossa própria conceção

Programa de controlo de acionamento exclusivo

A unidade é acionada por um motor BLDC, enquanto o programa de controlo com 8.000 contagens por segundo e dupla filtragem evita falhas de energia em qualquer nível de frequência.

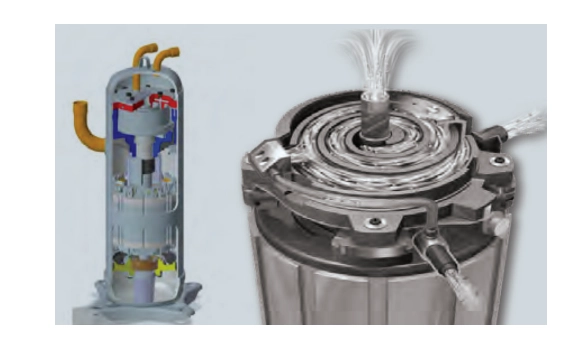

Funcionamento com inversor e ajuste preciso da saída

O potente compressor inverter suporta um ajuste contínuo da capacidade entre 15% e 100%. Também funciona bem em carga parcial, evitando arranques e paragens frequentes. A utilização da tecnologia EVI permite o funcionamento em condições de frio ou calor extremos.

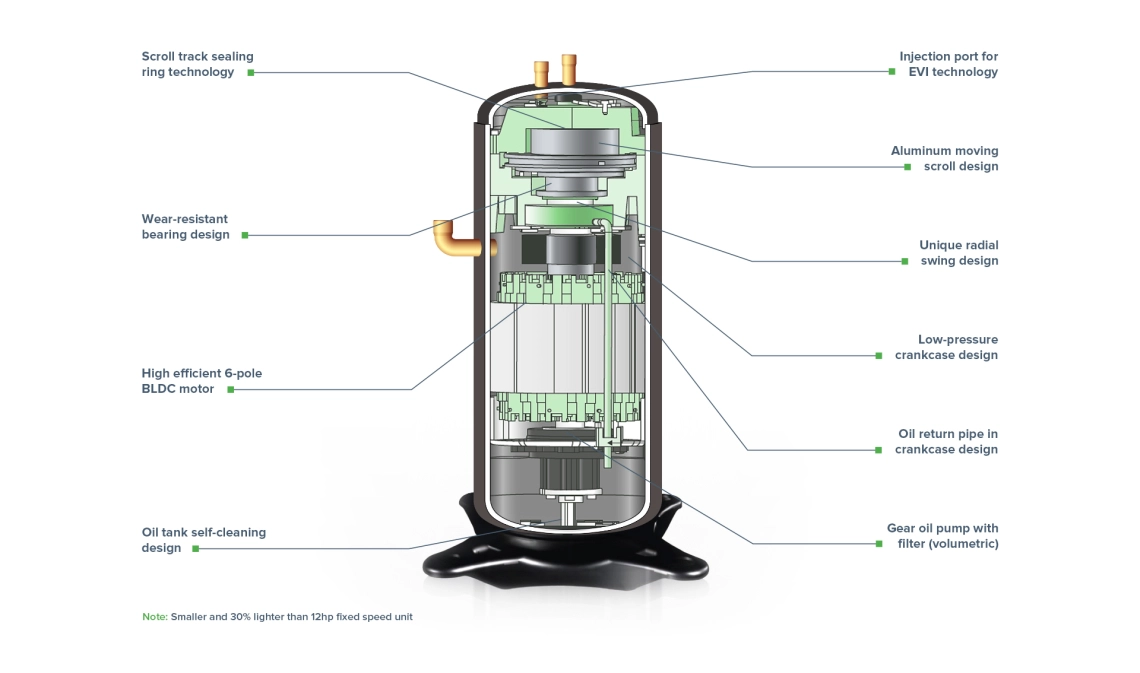

MyCond Inverter MCU-YHI Compressor scroll compacto

MyCond Inverter MCU-YHI Controlo de equilíbrio

Gestão de equilíbrio

A carga parcial tem prioridade durante o funcionamento. Quando várias unidades funcionam em conjunto, cada compressor é controlado por frequência através de uma gestão inteligente, o que garante um funcionamento equilibrado na área de eficiência energética da curva de desempenho.

Conceção tecnológica

  • Os componentes da bomba de calor estão completamente ocultos para evitar que sejam danificados
  • Melhoria da eficiência da permuta de calor graças ao aumento da área de entrada de ar
  • Caixa em chapa metálica pintada em cor marfim
  • Design distinto do inversor com a tecnologia de injeção de vapor melhorada (EVI)
  • Permutador de calor de casco e tubo de alta eficiência

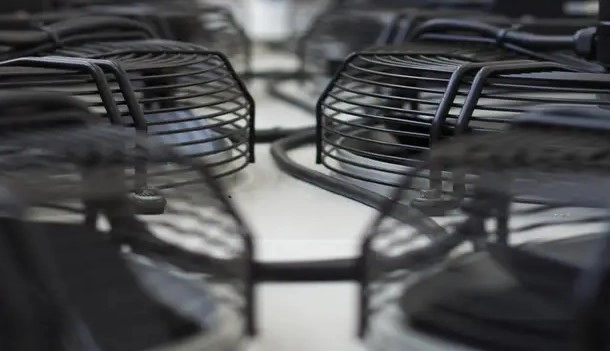

MyCond Inverter MCU-YHI Conceção tecnológica

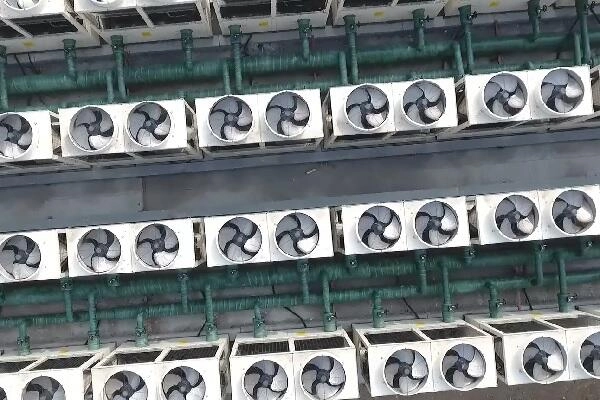

MyCond Inverter MCU-YHI Funções de comunicação e controlo

Caraterísticas de comunicação e controlo

  • Design modular para uma fácil combinação das unidades

  • Painel de controlo tátil fácil de utilizar (acessório)

  • Suporte de controlo remoto via MODBUS

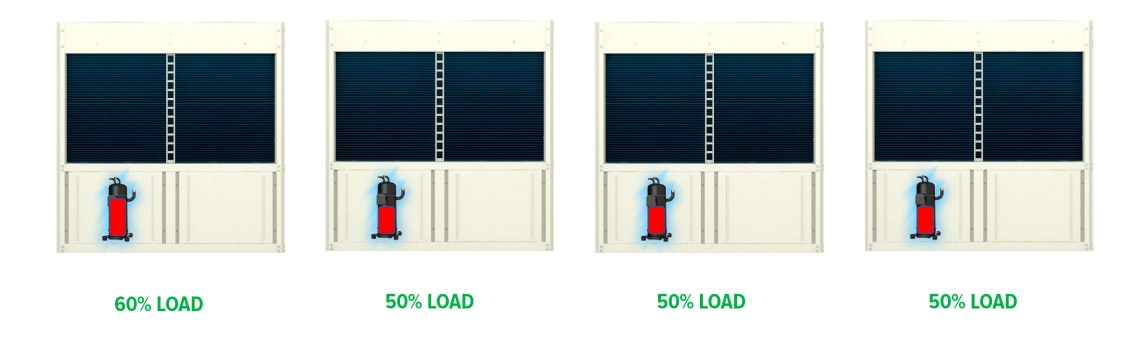

Prioridade ao funcionamento em carga parcial

Quando vários módulos são combinados, a frequência de cada compressor é controlada de forma inteligente, sendo dada prioridade ao funcionamento numa área de carga parcial energeticamente eficiente. Ao mesmo tempo, o tempo de funcionamento do compressor e a carga são equilibrados para facilitar o desgaste uniforme do compressor de cada módulo.

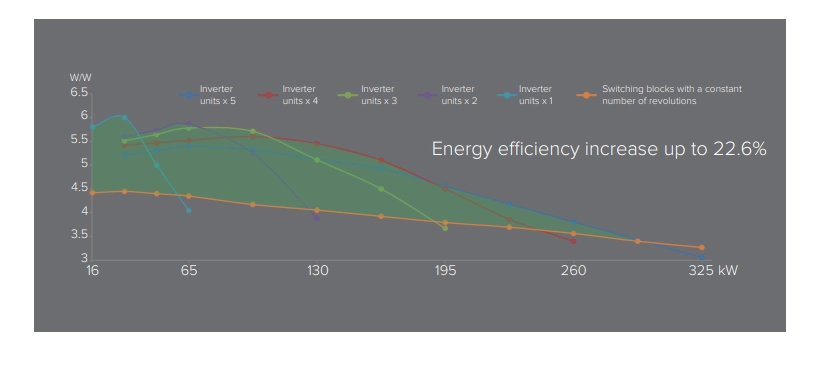

MyCond Inverter MCU-YHI Ilustração dos níveis de carga do compressor

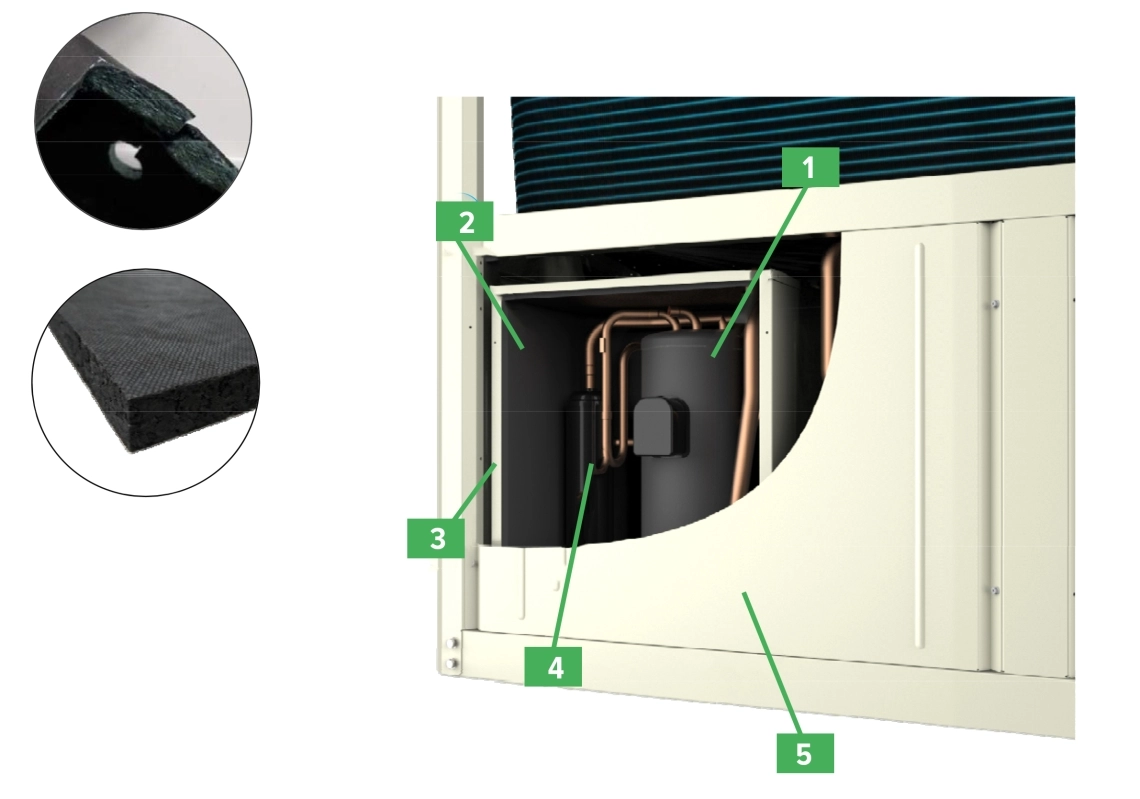

Isolamento acústico patenteado de 5 fases para a sala dos compressores

  1. Bloco acústico. Feltro verde com material de borracha butílica para a frequência dos ruídos
  2. Absorvente de painel acústico ultra-silencioso. Material de amortecimento de espuma de alta densidade para absorver eficazmente a vibração e o ruído em todas as frequências
  3. Caixa hermética insonorizada
  4. Tubo de cobre de sucção e descarga, separador de óleo, silenciador, etc., colocados na caixa insonorizada do compressor
  5. Painel de proteção à volta da unidade para bloquear ainda mais o ruído

Componentes da bomba de calor modular MyCond Inverter MCU-YHI

Ventilador axial com o maior diâmetro da indústria com um caudal de ar igual

O motor do ventilador de corrente contínua sem escovas apresenta um ajuste de velocidade contínuo de 15-100% e um funcionamento mais estável, alcançando uma maior eficiência energética e reduzindo os ruídos.

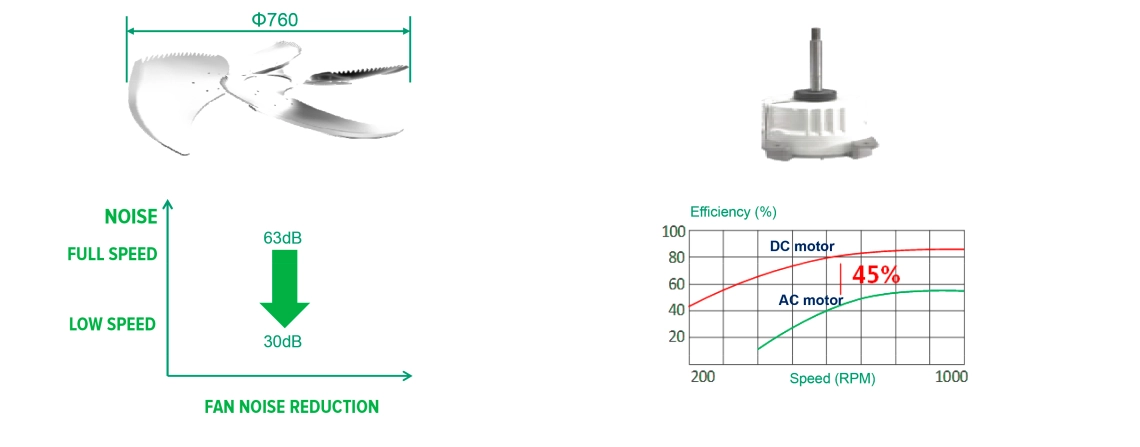

Especificações do ventilador da bomba de calor modular MyCond Inverter MCU-YHI

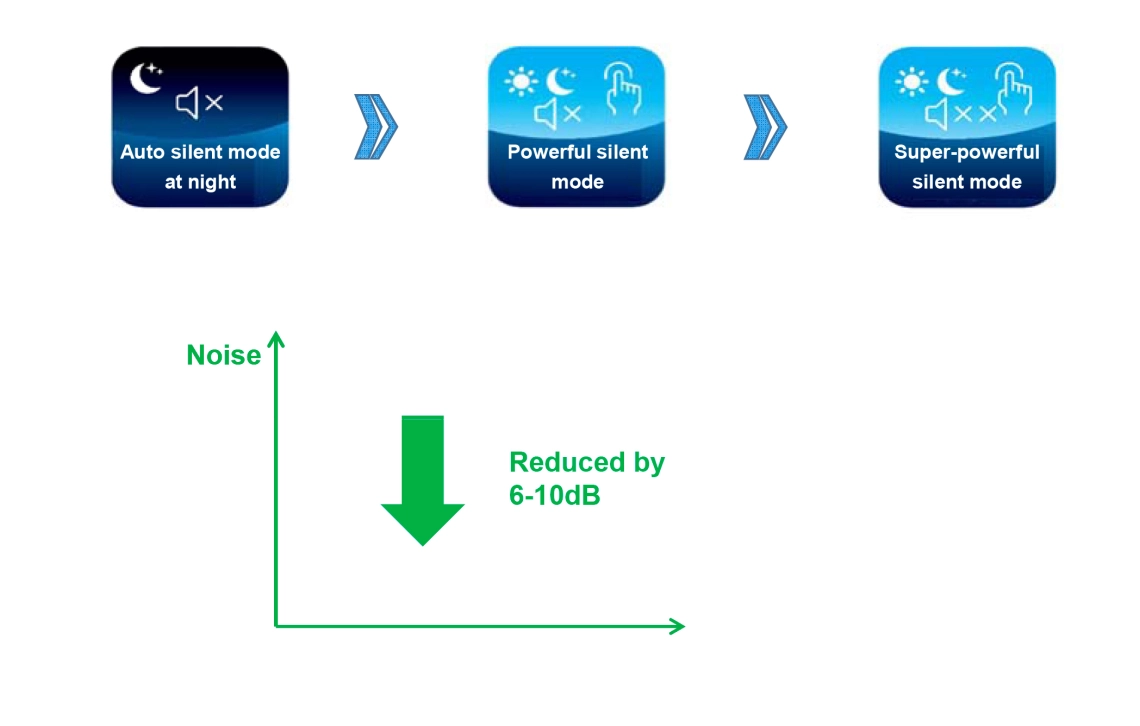

MyCond Inverter MCU-YHI Modos de funcionamento da bomba de calor e redução do ruído

Conversão de frequência e redução de ruído

Três modos silenciosos selecionáveis
Com as definições do controlador com fios, a unidade limita automaticamente a frequência de funcionamento do compressor e da ventoinha e reduz ativamente o ruído para satisfazer os requisitos mais elevados dos clientes.

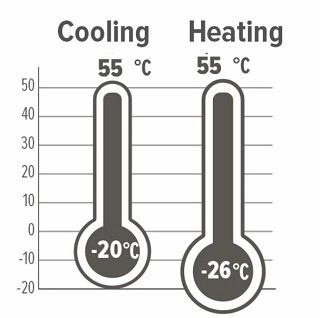

Gama de funcionamento

Graças a muitos anos de experiência no desenvolvimento e conceção de equipamento de refrigeração, a empresa implementou com sucesso a tecnologia de injeção de vapor melhorada (EVI) e a tecnologia de inversor e fez um avanço no funcionamento das bombas de calor modulares, a gama de funcionamento é aumentada.

MyCond Inverter MCU-YHI Gama de funcionamento

Especificações Unidades MCU035YHI MCU065YHI MCU130YHI
Modo de arrefecimento nominal
Capacidade de arrefecimento kW 33,5 65,0 130
Consumo de energia kW 12,0 21,2 41,8
EER W/W 2,79 3,06 3,11
Rácio de eficiência energética sazonal (SEER) W/W 4,60 4,55 4,55
Coeficiente de desempenho sazonal (SCOP) P/B 3,20 3,10 3,10
Modo de aquecimento nominal
Capacidade de aquecimento kW 34,0 75,0 150
Consumo de energia kW 10,5 23,4 45,0

COP

Coeficiente de desempenho sazonal (SCOP)

P/B

P/B

3,24

3,20

3,20

3,10

3,33

3,10

Alimentação eléctrica 380 V, 3 fases, 50 Hz 380 V, 3 fases, 50 Hz 380 V, 3 fases, 50 Hz
Caudal de água m3/h 5,76 11,2 22,4
Queda de pressão da água kPa 30 45 45
Tipo de ligação do tubo de entrada/saída de água Rosca externa DN40 Ligação flangeada DN 65 Ligação flangeada DN65
Modo de funcionamento Funcionamento automático com base em microcontrolador Funcionamento automático com base em microcontrolador Funcionamento automático baseado em microcontrolador
Tipo de compressor Compressor scroll inverter com injeção de vapor melhorada (EVI) Compressor scroll com inversor e injeção de vapor melhorada (EVI) Compressor scroll inverter com injeção de vapor melhorada (EVI)
Número de compressores pcs. 1 1 2
Tipo de ventilador Ventilador axial com inversor de baixo ruído Ventilador axial com inversor de baixo ruído Ventilador axial com inversor de baixo ruído
Número de ventiladores pcs. 1 2 2
Caudal de ar m3/h 13000 26000 47000
Tipo de refrigerante R410A R410A R410A
Dimensões, CxLxA mm 1170×846×1694 2000×950×2020 2250x1150x2260
Peso líquido kg 285 600 960
Peso operacional kg 300 660 1060
Nível de ruído dB(A) 50 - 61 50 - 67 50 - 67
Potência eléctrica total máxima kW 20 31,5 63
Corrente máxima de funcionamento A 30,5 50 100

Notas:
1. A capacidade de arrefecimento nominal e o consumo de energia nominal durante o arrefecimento foram testados ao caudal de água nominal, à temperatura de saída da água de 7 °C e à temperatura ambiente de 35 °C (bolbo seco).
2.A capacidade de aquecimento nominal foi testada com o caudal de água nominal, a temperatura de saída da água de 45 °C e a temperatura do ar ambiente de 7 °C (bolbo seco) / 6 °C (bolbo húmido).
