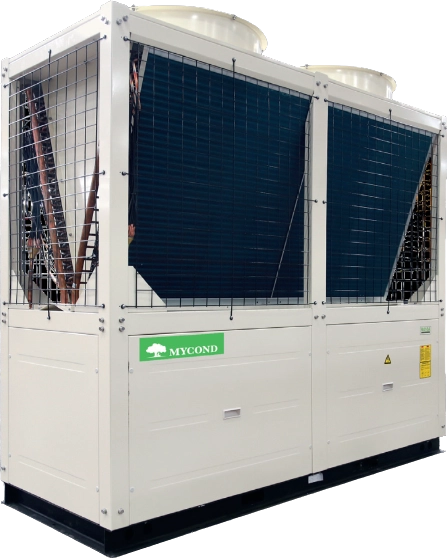

Bomba de calor modular série EVI MCU-YHE

A versão para baixas temperaturas de uma bomba de calor modular da Mycond. Esta série de bombas de calor utiliza compressores do mundialmente famoso fabricante Copeland "Emerson" com injeção intermédia de refrigerante utilizando a tecnologia EVI (Enhanced Vapor Injection). A utilização desta tecnologia com um sistema de controlo de alto nível permite que a bomba de calor mantenha rapidamente e sem esforço uma temperatura elevada do líquido de refrigeração, mesmo no frio temperatura elevada do líquido de refrigeração, mesmo nos dias mais frios da estação. Possibilidade de funcionamento contínuo a temperaturas temperaturas ambiente até -26°C. A utilização das bombas de calor da série EVI proporciona um fornecimento ininterrupto de calor/frio durante todo o ano para qualquer uma das das suas instalações

Capacidade de arrefecimento: 70-150 kW

Capacidade de aquecimento: 78-175 kW

Bomba de calor modular série EVI MCU-YHE

Elevada estabilidade

Utiliza uma tecnologia EVI eficiente para melhorar a estabilidade do funcionamento de arrefecimento e aquecimento.

Optimized heating MCU-YHE

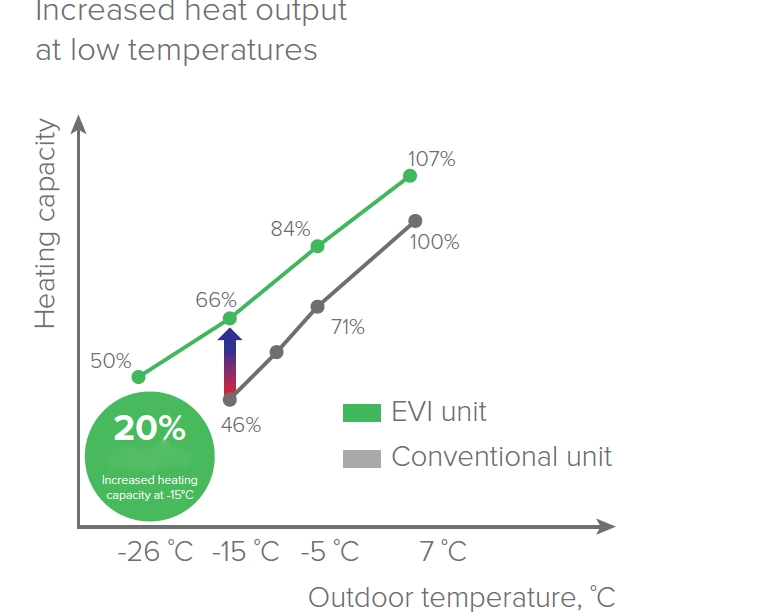

Aquecimento optimizado

A injeção de vapor melhorada (EVI) aumenta o caudal e a pressão do fluido frigorigéneo, o que significa maior produção de calor e temperatura da água do lado do utilizador. Ao mesmo tempo, o aumento da taxa de circulação do fluido frigorigéneo resulta numa produção de calor 20% superior a baixas temperaturas. O funcionamento do aquecimento é possível a temperaturas ambiente até -26 °C.

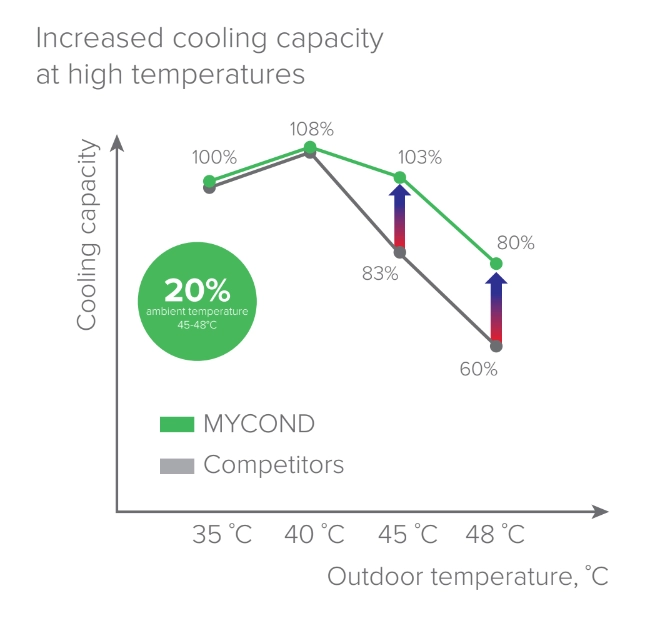

Inovações de arrefecimento

Durante a operação de arrefecimento a uma temperatura ambiente de 45...55°C, o refrigerante frio no estado de vapor é injetado no compressor, reduzindo assim a temperatura de descarga e facilitando as condições de trabalho do compressor. Com a tecnologia EVI, o fluxo principal de líquido refrigerante no circuito do economizador é adicionalmente sub-arrefecido, o que aumenta a eficiência de refrigeração de todo o chiller até 20%.

Operable at -25 °C MCU-YHE

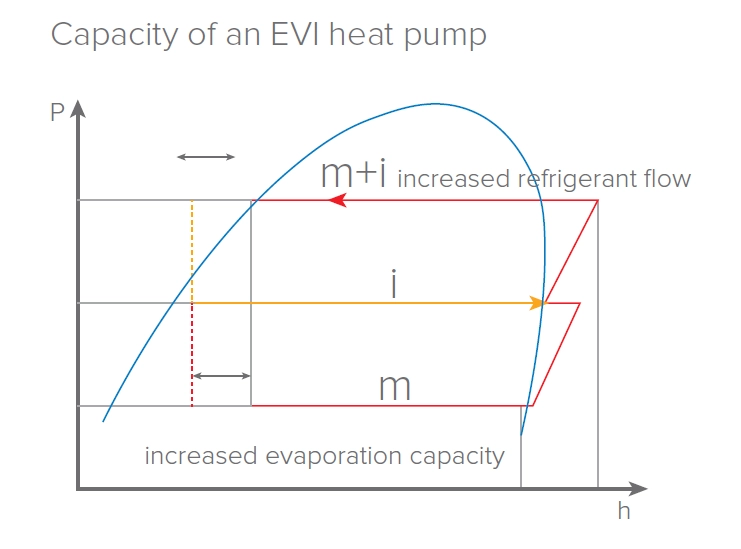

Funcionamento a -25 °C

A bomba de calor equipada com um compressor EVI assegura um aquecimento eficiente a temperaturas do ar exterior até -25 °C. Isto também melhora consideravelmente o desempenho da bomba de calor, uma vez que a bomba produz mais calor com menos consumo de energia.

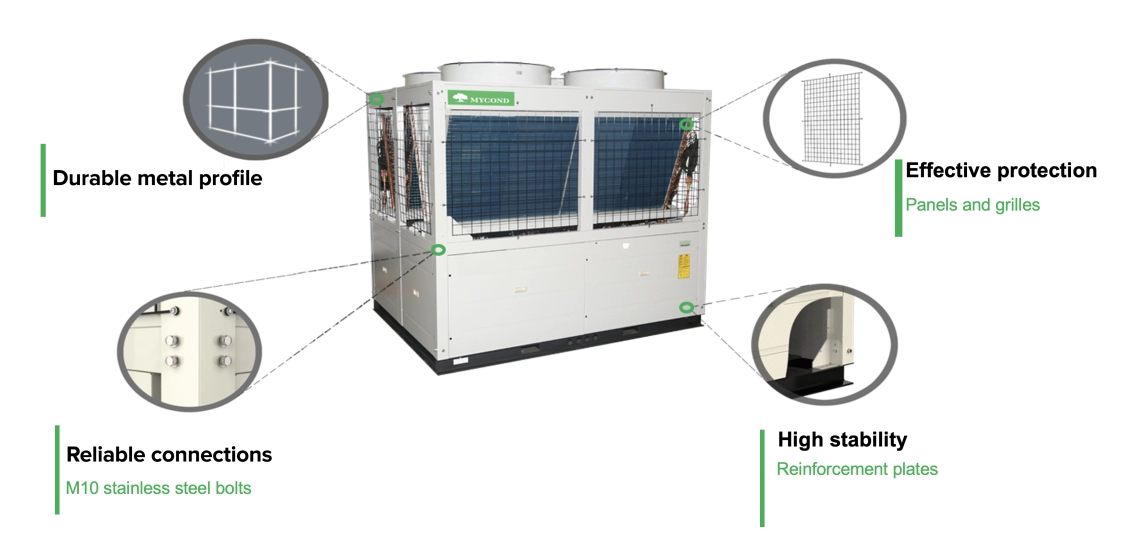

Special design MCU-YHE

Design especial

Em comparação com as unidades modulares convencionais, a área efectiva aumentou em 30% para o permutador de calor de ar e 15% para o permutador de calor de água, resultando numa capacidade de arrefecimento nominal 10% superior e numa capacidade de aquecimento nominal 16% superior. Com uma temperatura exterior superior a 0 °C, a temperatura de saída da água no modo de aquecimento atinge os 55 °C.

Special design MCU-YHE series

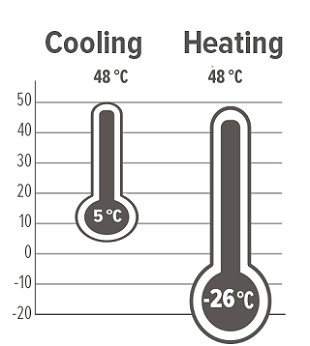

Limites de funcionamento

Graças a muitos anos de experiência no desenvolvimento e conceção de equipamentos de refrigeração, a empresa implementou com sucesso a tecnologia EVI que permite trabalhar em modo de aquecimento mesmo no inverno mais rigoroso até aos -26 graus.

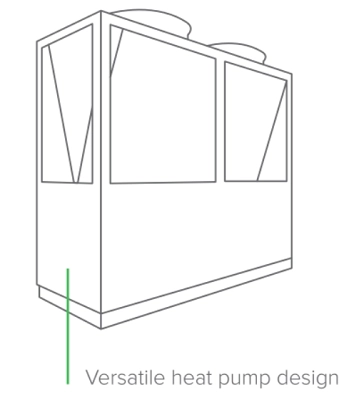

Dimensões

Especificações	Unidades	MCU066YHE	MCU140YHE
Capacidade de arrefecimento	kW	70	150
Capacidade de aquecimento	kW	78	175
Escalões de capacidade	%	0/50/100	0/50/100
Alimentação eléctrica		380-415 V, 3 fases, 50 Hz	380-415 V, 3 fases, 50 Hz
Potência eléctrica no modo de arrefecimento EER	kW W/W	21,87 3,2	43,8 3,42
Energia eléctrica no modo de aquecimento COP	kW W/W	22,28 3,42	48 3,65
Tipo de refrigerante		R410A	R410A
Tipo de compressor		Compressor scroll EVI hermético	Compressor scroll EVI hermético
Número de compressores		2	2
Caudal de água	^m3/h	12	25,8
Queda de pressão da água	kPa	50	62
Ligação hidráulica		DN 65	DN 65
Tipo de permutador de calor a ar		Cobre e alumínio	Cobre e alumínio
Tipo de ventilador		Axial	Ventilador axial de baixo ruído com motor BLDC
Número de ventiladores		2	2
Caudal de ar Temperatura máxima no modo de aquecimento Gama de funcionamento no modo de aquecimento Gama de funcionamento no modo de arrefecimento	^m3/h °C °C °C	30000 55 -26~48 +5~20	43000 60 -30~48 -20~48
Dimensões, CxLxA	mm	2200x860x2135	2250x1150x2255
Peso (kg)	kg	665	940

Notas:
1. A capacidade de arrefecimento e o consumo de energia eléctrica durante o funcionamento de arrefecimento referem-se ao caudal de água nominal, à temperatura de saída da água de 7 °C e à temperatura do ar ambiente de 35 °C.
2. A capacidade de aquecimento e o consumo de energia eléctrica durante o funcionamento de aquecimento referem-se ao caudal de água nominal, à temperatura de saída da água de 45 °C e à temperatura do ar ambiente de 7 °CDB.
