Bomba de calor modular STANDARD série MCU-YH

Elevada eficiência, poupança de energia e proteção do ambiente

A bomba de calor utiliza um refrigerante ecológico R410A. Trata-se de um refrigerante sem cloro, estável e não tóxico que não destrói a camada de ozono, sendo seguro para o ambiente. Este refrigerante assegura uma transferência de calor eficiente, o que significa uma maior capacidade da bomba de calor modular e um menor consumo de energia.

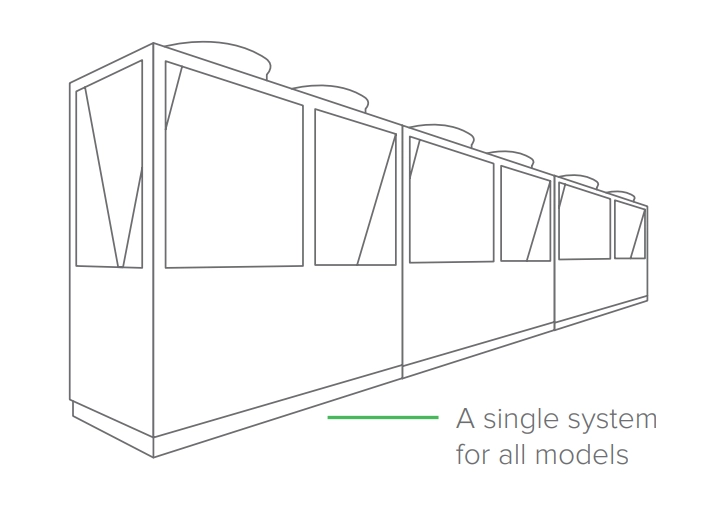

Design modular

A caraterística única da série é o seu design modular com a capacidade de combinar até 16 módulos (165YH, mais até 8 módulos) num único sistema. Esta caraterística permite aumentar a capacidade para mais de 1 MW, sendo o número de fases de capacidade igual ao número de compressores, pelo que pode ter até 32 fases de capacidade com 16 módulos de chiller (em modelos de compressor duplo). Todo o sistema é controlado através de um único controlador remoto ligado ao módulo principal, sendo os restantes módulos escravos. Isto resulta numa bomba de calor monobloco de N módulos.

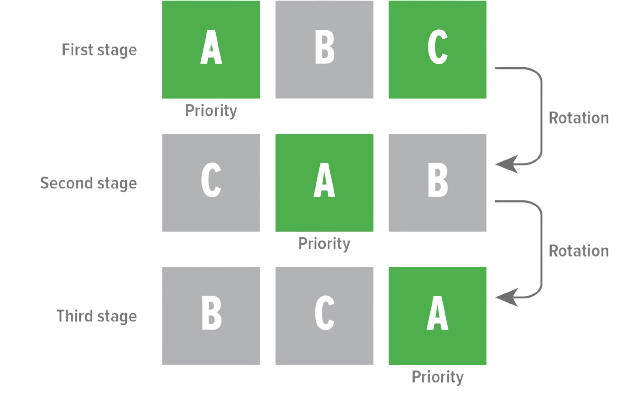

Bomba de calor mestre flutuante

Qualquer bomba de calor individual pode funcionar como bomba principal: basta ligá-la uma vez ao controlador com fios. Isto elimina o problema de todo o sistema ficar fora de serviço, quando a bomba de calor principal falha.

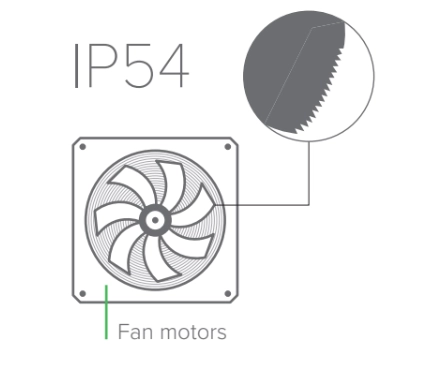

Ventiladores de alta eficiência

As pás metálicas do ventilador com arestas em forma de serra asseguram um maior caudal de ar e uma elevada resistência, juntamente com um baixo nível de ruído. Os motores das ventoinhas com classificação IP54 garantem um funcionamento seguro e fiável, mesmo em condições climatéricas adversas.

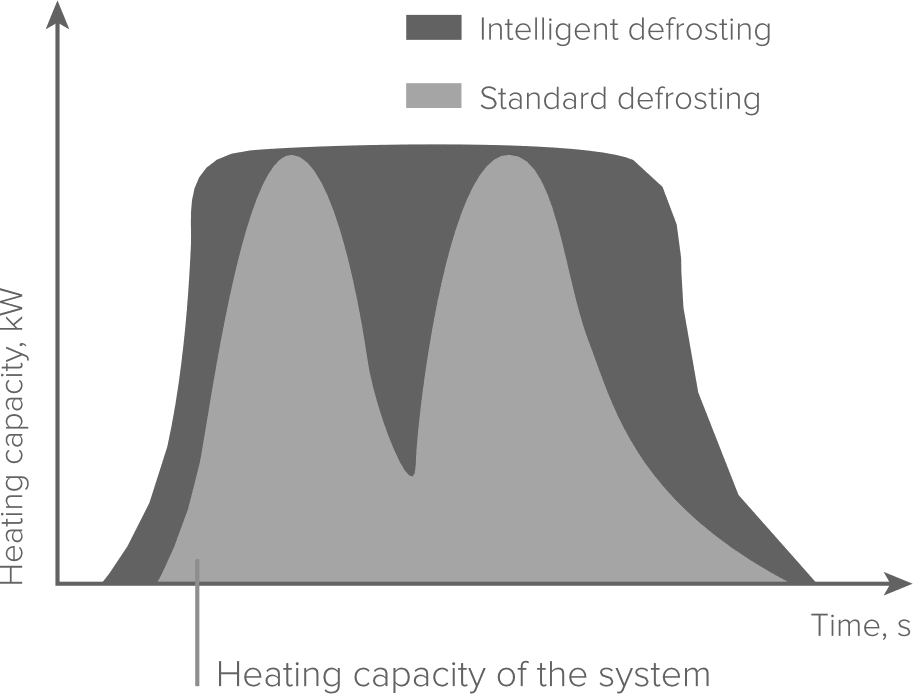

Descongelação inteligente

O controlador detecta a extensão atual do congelamento através da análise do caudal de ar, da queda de temperatura e da pressão do refrigerante no permutador de calor exterior. No primeiro método, a descongelação é activada e desactivada periodicamente através de um temporizador. No segundo método, o início da descongelação é coordenado com um sensor de temperatura do permutador de calor exterior.

Facilidade de manutenção

A desativação de um dos módulos não faz parar todo o sistema. Consequentemente, é possível reparar, solucionar problemas/manutenção, substituir ou mesmo adicionar qualquer módulo em qualquer altura, enquanto arrefece ou aquece a instalação sem interrupção.

Proteção potente

A bomba de calor está equipada com uma proteção potente, incluindo uma função de autodiagnóstico que garante um funcionamento duradouro, estável e fiável. A bomba de calor pode ser configurada para retomar rapidamente o funcionamento atual após a recuperação de energia.

• Proteção contra sobrecarga do compressor
• Proteção de alta / baixa pressão
• Proteção de alta/baixa tensão
• Proteção contra falta de água
• Proteção contra curto-circuito do compressor
• Proteção contra sobreaquecimento do motor do ventilador
• Proteção da fonte de alimentação
• Proteção da temperatura de exaustão
• Proteção da temperatura da água de saída

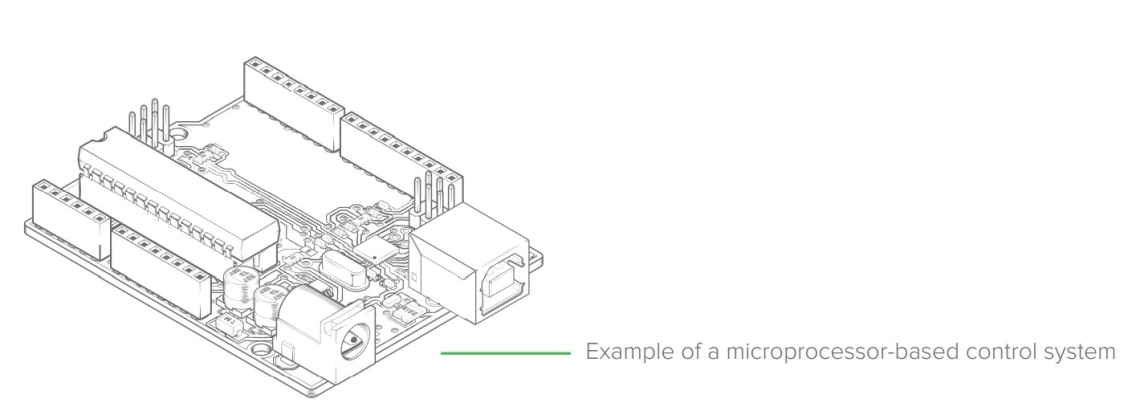

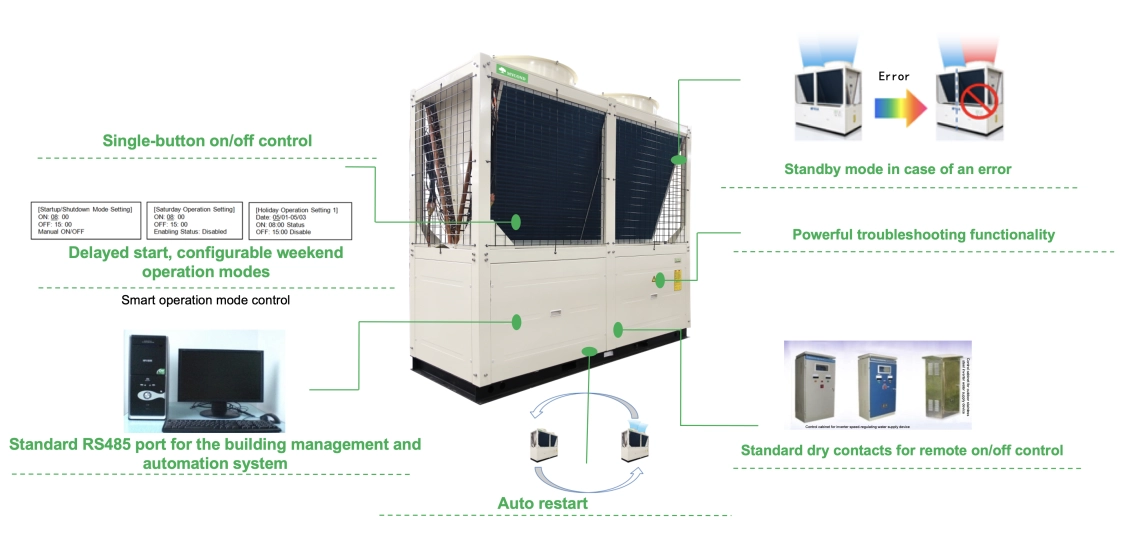

Sistema de controlo

A bomba de calor está equipada com um sistema de controlo baseado em microprocessador de 3ª geração e um controlo remoto de última geração. O sistema de controlo modular integrado na bomba de calor inclui portas USB para facilitar a manutenção e a atualização do software de controlo.

Modbus

A placa Modbus está incluída de série, para que a bomba de calor possa ser ligada a um sistema de gestão novo ou existente para um controlo remoto e análise convenientes através de um PC.

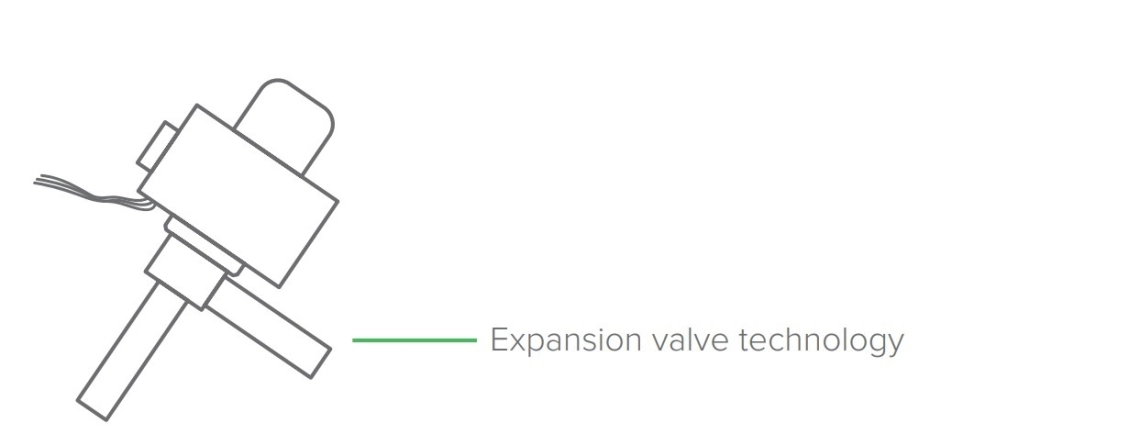

Precisão EXV

A bomba de calor está equipada com um EXV de 480 passos para um controlo preciso do fluxo de refrigerante. A tecnologia de controlo patenteada permite um ajuste dinâmico rápido e preciso do nível de refrigerante no sistema com base nas alterações de carga, melhorando assim consideravelmente a eficiência energética.

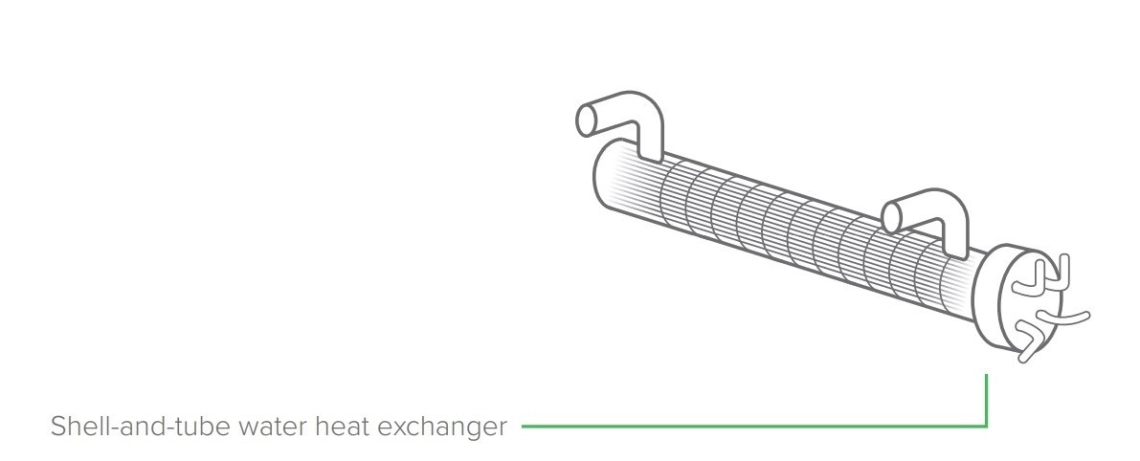

Permutador de calor de casco e tubo

A bomba de calor está equipada com um permutador de calor de água de casco e tubo de elevada eficiência. A superfície interna ranhurada, juntamente com uma secção em forma de parafuso, melhora a transferência de calor, enquanto os canais de fluido expandidos, em comparação com um permutador de calor de placas, reduzem a resistência ao fluxo e evitam o entupimento dos tubos. Como resultado, o permutador de calor de casco e tubo é menos sensível à qualidade da água e mais resistente ao congelamento.

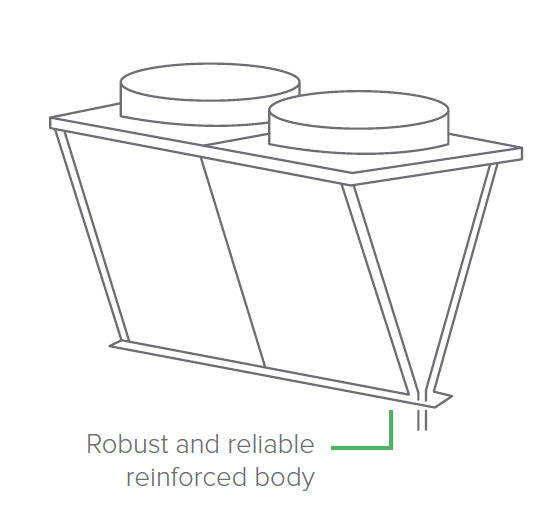

Condensador em forma de V

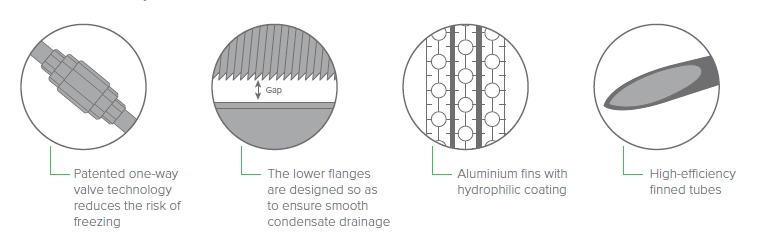

O design especial em forma de V do permutador de calor a ar proporciona um maior fluxo de ar, enquanto as alhetas de alumínio hidrofílico e os tubos interiores ondulados melhoram a eficiência da transferência de calor. As pás metálicas do ventilador e as grelhas de malha proporcionam maior fiabilidade e proteção contra impactos externos. Uma válvula de retenção instalada no circuito de refrigerante na parte inferior do permutador de calor impede a circulação de refrigerante a baixa temperatura no modo de aquecimento, ao mesmo tempo que permite a circulação de refrigerante a alta temperatura no modo de descongelação. Isto evita a formação de gelo, protegendo o permutador de calor do congelamento.

A tecnologia utilizada evita a formação de gelo, protegendo o permutador de calor da congelação. Existe também um espaço entre o fundo do permutador de calor e o tabuleiro, que assegura o livre fluxo da água de descongelação, melhorando assim a drenagem e evitando que a água se acumule e congele.

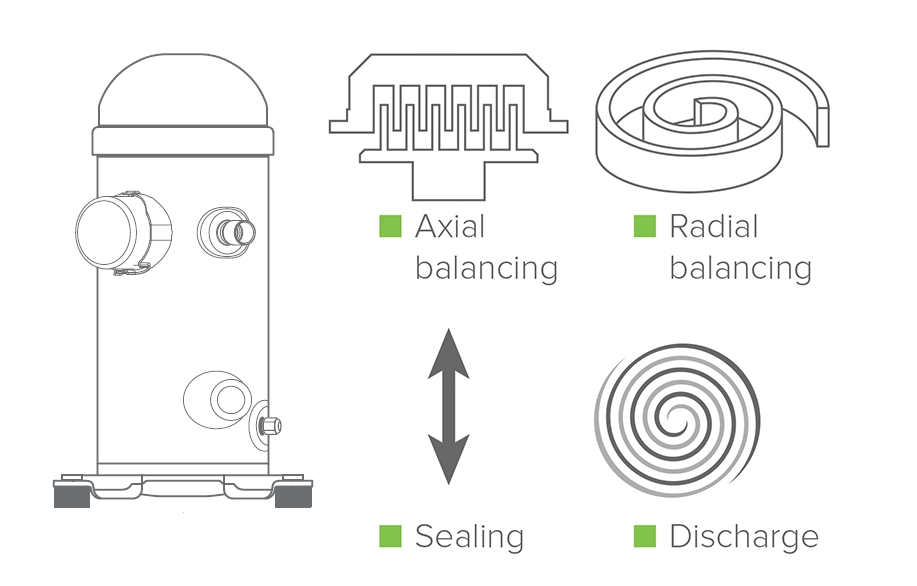

Compressor scroll eficiente

A bomba de calor está equipada com eficientes compressores scroll hermeticamente selados de marcas de renome mundial. O equilíbrio axial e a vedação sem contacto das espirais garantem um funcionamento sem fricção e minimizam as fugas. Isto garante uma maior eficiência do compressor e um funcionamento fiável, bem como baixos níveis de vibração e ruído.

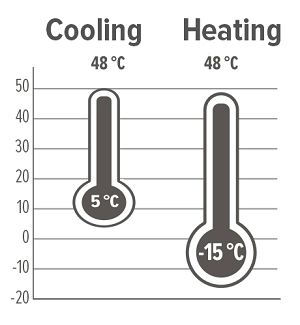

Limites de funcionamento

A bomba de calor funciona até -15 graus no modo quente e até + 48 graus no modo frio.

* Temporariamente indisponível na UE

Notas:
1. A capacidade de arrefecimento e o consumo de energia eléctrica durante o funcionamento de arrefecimento referem-se ao caudal de água nominal, à temperatura de saída da água de 7 °C e à temperatura do ar ambiente de 35 °C.
2. A capacidade de aquecimento e o consumo de energia eléctrica durante o funcionamento de aquecimento referem-se ao caudal de água nominal, à temperatura de saída da água de 45 °C e à temperatura do ar ambiente de 7 °CDB.
