Caixa de hidrogénio

A unidade hidráulica Mycond possibilita a utilização de sistemas VRF para fornecer aos utilizadores um ar condicionado confortável, aquecimento de água quente e água quente sanitária. Esta solução é adequada tanto para áreas residenciais como para áreas comerciais, tais como residências, edifícios de escritórios, hotéis, hospitais, etc.

Capacidade de refrigeração: 7 ... 28 kW

Capacidade de aquecimento: 9 ... 31 kW

Quer comprar ou tem perguntas?

Caraterísticas principais:

Soluções integradas (ATA, ATW, DHW) num único sistema
Aspeto elegante
Temperatura de saída da água até 50ºC.
Combinação de vários módulos para maior capacidade
Tipo de montagem na parede para poupar espaço
Pode ser ligado ao MRF S
Fácil manutenção devido ao design patenteado

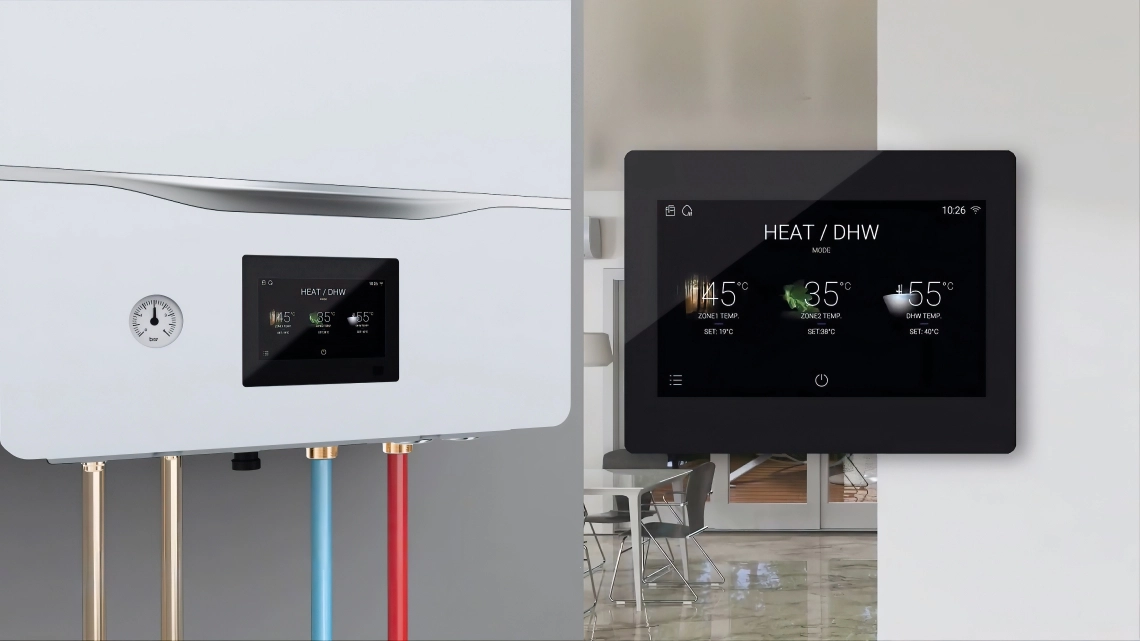

Painel de controlo tátil da caixa MyCond Hydro

Controlo fácil

controlador colorido de 5 polegadas com ecrã tátil completo.

Componentes hidráulicos completos

A unidade interior é constituída pelos seguintes componentes principais: Bomba (exceto tamanho 96), depósito de expansão (exceto tamanho 96), permutador de calor de placas, grupo de segurança, interrutor de pressão diferencial, manómetro, filtro de água.

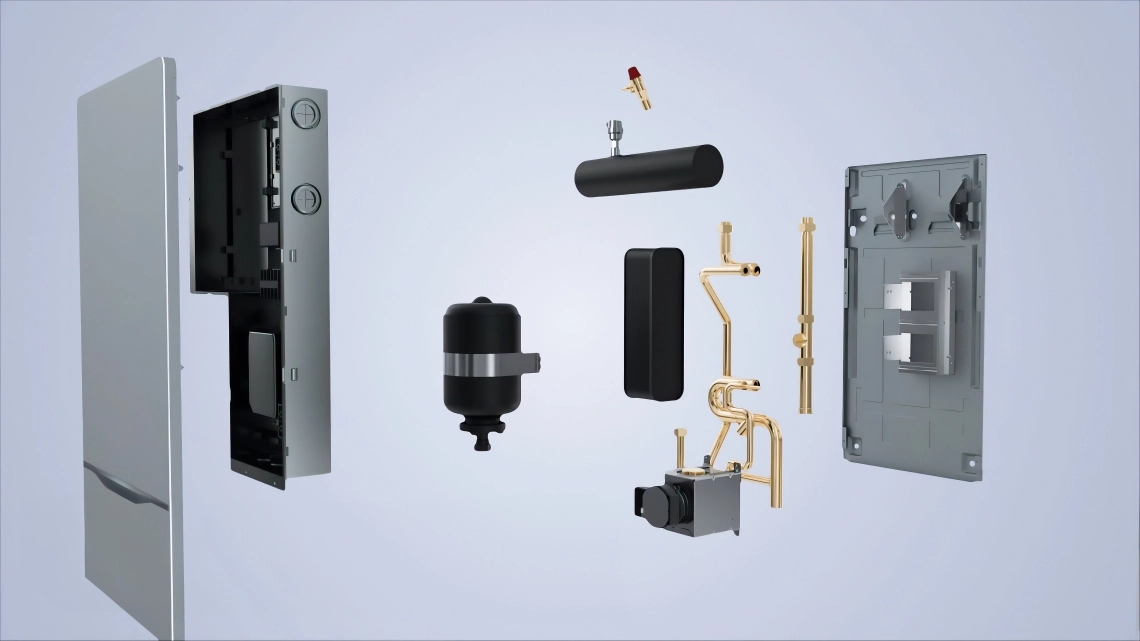

Conceção dos componentes internos do MyCond Hydro box

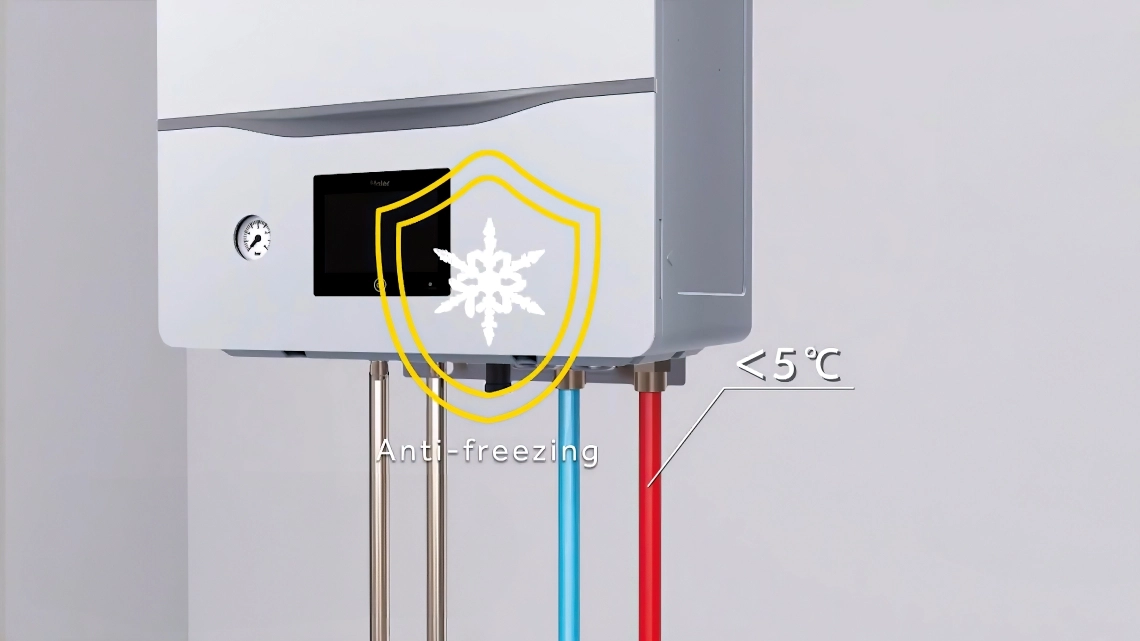

Proteção contra o gelo do cofre MyCond Hydro

Função anti-congelamento

Protege as peças hidráulicas contra danos.

Circulação para proteção contra congelamento

Quando a temperatura desce até um determinado nível, indicando a possibilidade de formação de geada ou gelo, a função anticongelante é activada.

MyCond Hydro box circulação para proteção contra a geada

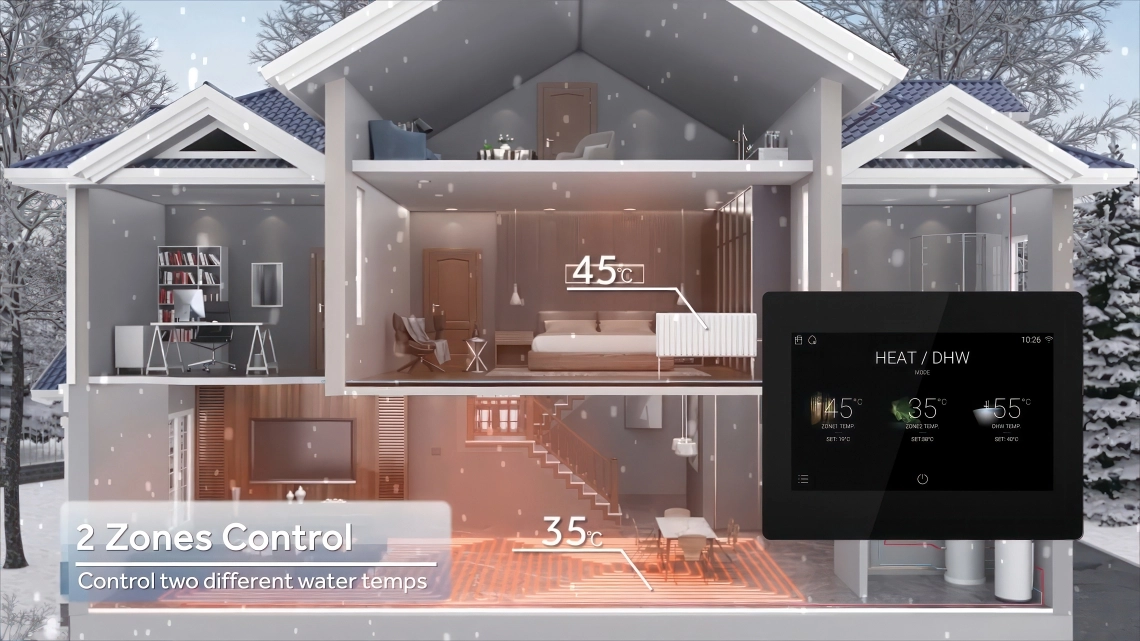

MyCond Hydro box dois circuitos separados com requisitos diferentes

Controlo de dois circuitos separados para divisões com necessidades diferentes

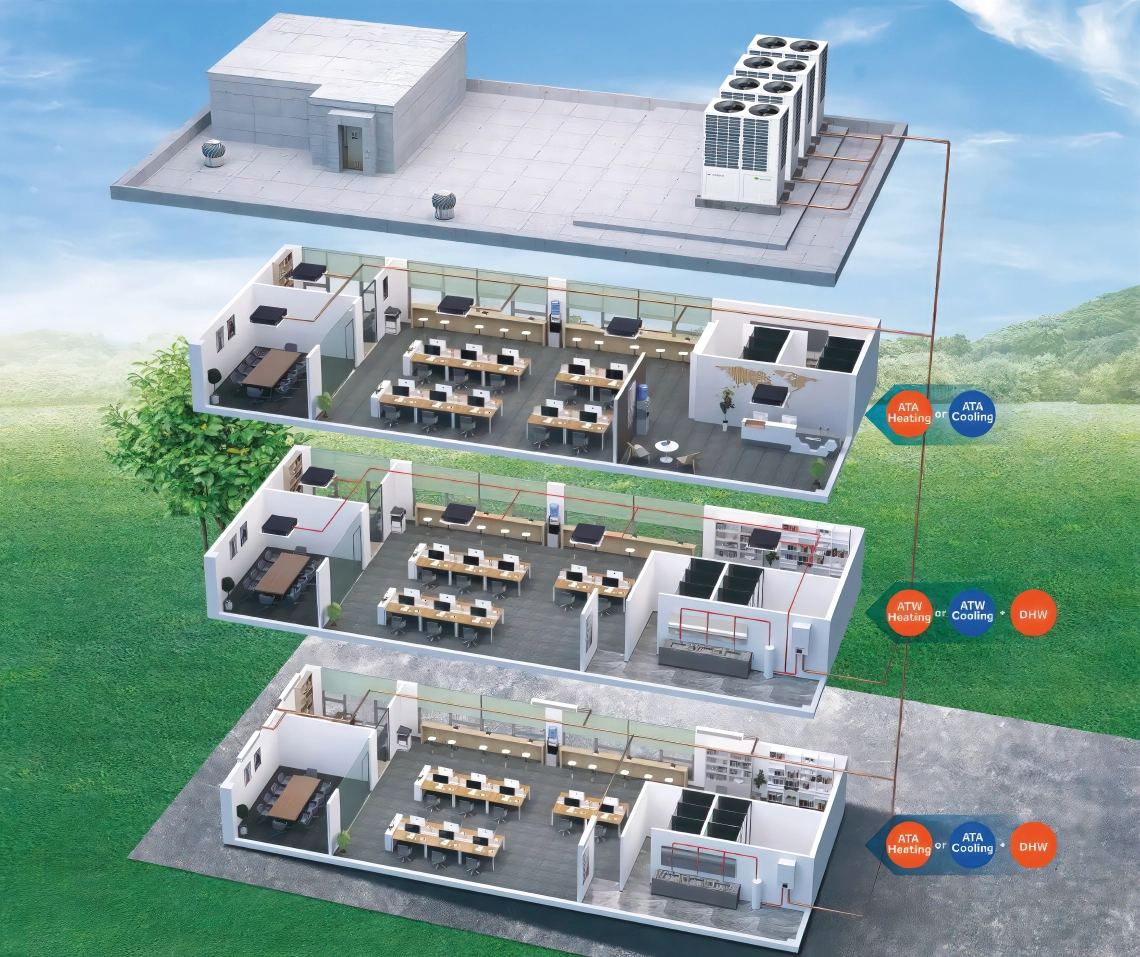

MyCond Hydro box sistema de aquecimento, arrefecimento e AQS para um centro de negócios

Modelo/unidade interior		Unidades	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Arrefecimento (1)	kW	7	14	28
Capacidade nominal	Aquecimento (2)		9	16	31
Dimensões Unidade	A / L / P		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Unidade de peso		kW	56	56	52
Local de instalação	Interior/exterior		Interior	Interior	Interior
	Apenas módulo hidráulico	%	80-100%	80-100%	80-100%
	Caixa de hidrogénio + UDI	%	Total 50-130% (Hydro box 0-80%)
Ambiente de arrefecimento	Mín. - Máx.		10~43	10~43	10~43
Lado da água de arrefecimento	Mín. - Máx.	°C	5~20	5~20	5~20
Ambiente de aquecimento	Mín. - Máx.	°C	-20~24	-20~24	-20~24
Lado da água	Mín. - Máx.	°C	20~50	20~50	20~50
Nível de pressão sonora	Arrefecimento/Aquecimento	dB(A)	29/ 32	29/ 32	29/ 32
Nível de potência sonora		dB(A)	42	46	48
Caudal de água	Mini-padrão	L/min	18/26	32/46	63/90
Diâmetro da tubagem do circuito de água	Entrada	polegadas^,,	1	1	1-1/4
	Saída	polegada^,,	1	1	1-1/4
Tipo de refrigerante			R410A	R410A	R410A
Lado do gás - Tipo de ligação		mm	15.88	15.88	19.05
Lado do líquido - Tipo de ligação		mm	9.52	9.52	9.52
Fonte de alimentação		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Compatibilidade Odu			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Dimensões

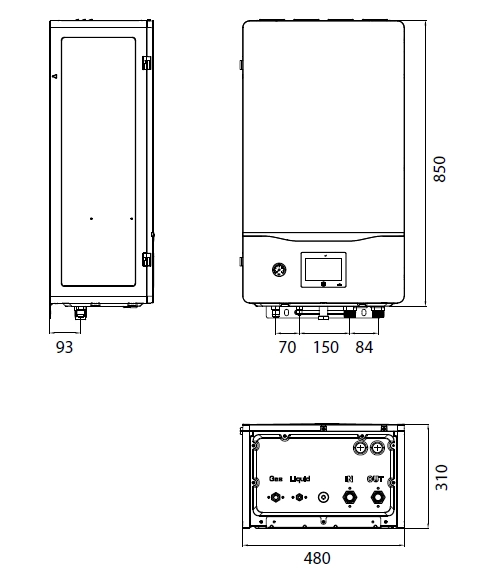

Dimensões gerais da caixa MyCond Hydro - 1

Dimensões

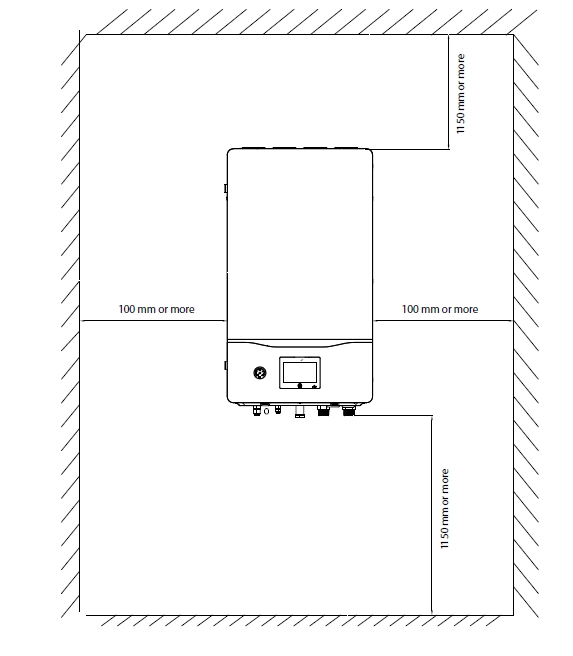

Dimensões gerais da caixa MyCond Hydro - 2
