cassete de 1 via

A unidade foi concebida para se adaptar perfeitamente no espaço do teto, proporcionando um um aspeto limpo e moderno
Capacidade de arrefecimento: 1.50 ... 7.1 kW
cassete de 1 via

Caraterísticas principais:

  • Painel de design moderno, fino e linear
  • Abertura e fecho automáticos das grelhas de descarga e entrada de ar
  • ventilação 3D

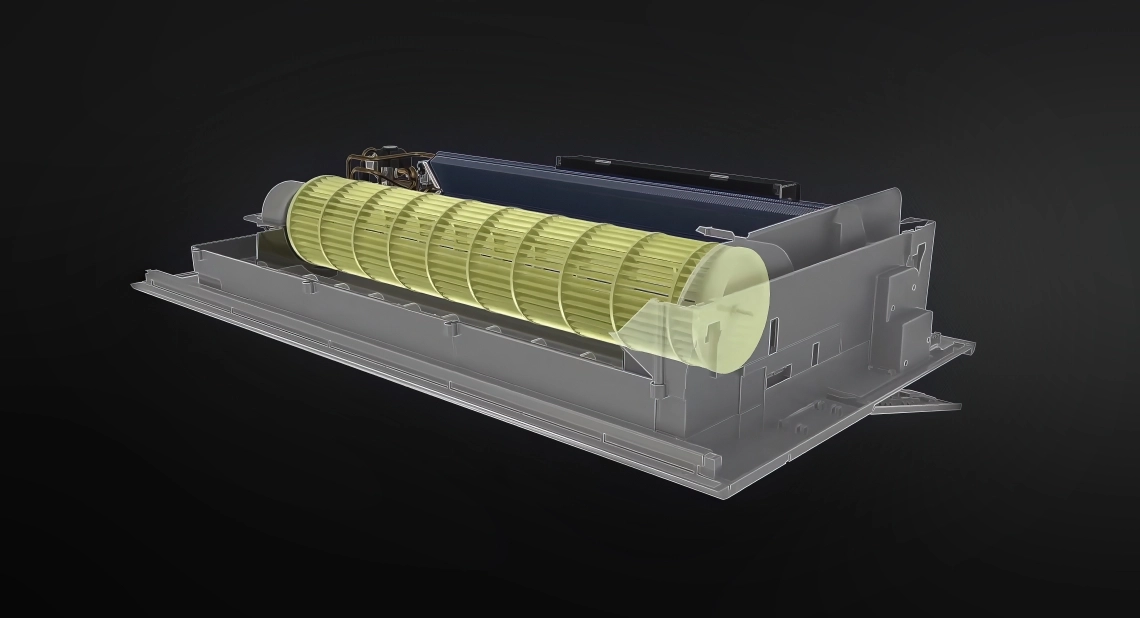

  • Motor de ventilador com inversor de corrente contínua
  • 5 velocidades de ventilação selecionáveis com o controlador com fios MIR-RS01
  • Silencioso e fino
  • Filtro de aspiração standard
  • Bomba de drenagem de condensados de série

Рarrefecimento potente

Utilize a função de arrefecimento potente para atingir rapidamente o nível de temperatura ideal quando ligar a unidade pela primeira vez. Esta função funciona durante um máximo de 15
minutos e, em seguida, a unidade regressa ao modo de funcionamento normal.

Controlo individual da válvula

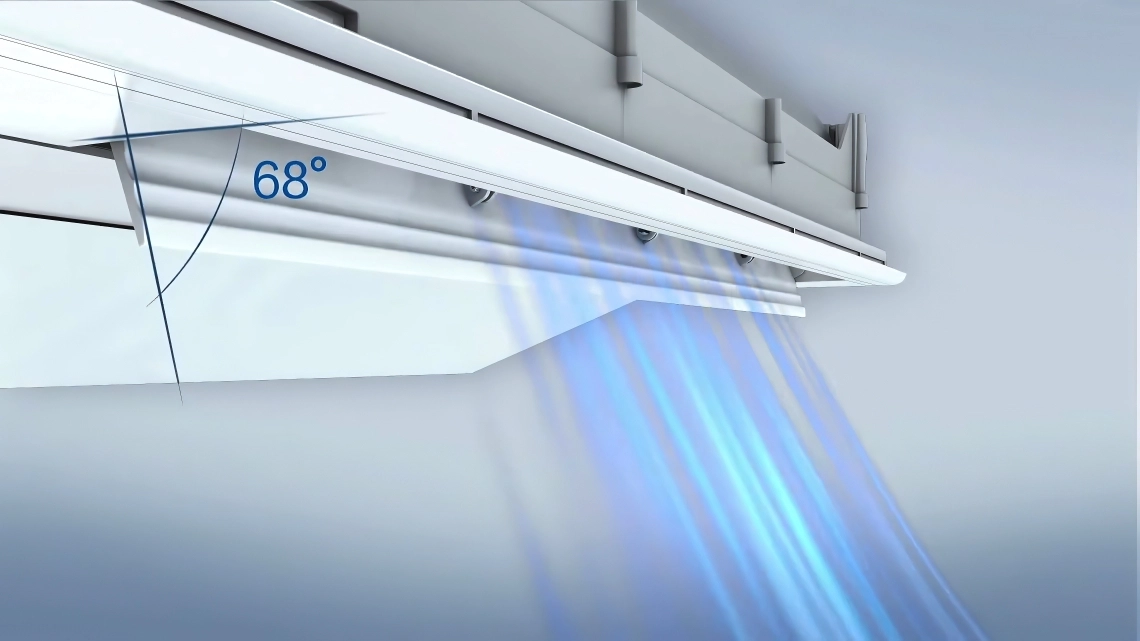

O controlo independente das palhetas horizontais e verticais permite-lhe definir a direção do fluxo de ar que não irá perturbar o seu conforto. E o amplo ângulo de abertura da palheta horizontal no modo de aquecimento garante uma distribuição uniforme da temperatura em toda a altura.

Especificações Unidades MIBA-05X1EV1AD MIBA-07X1EV1AD MIBA-09X1EV1AD MIBA-12X1EV1AD
Capacidade
Arrefecimento kW 1,50 2,20 2,80 3,60
Aquecimento kW 1,70 2,50 3,20 4,00
Parâmetros eléctricos
Alimentação eléctrica Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ventilação
Caudal de ar (H/M/L) m3/h 530/490/450 530/490/450 530/490/450 550/530/490
Pressão sonora
(H/M/L)
dB(A) 32/29/24 32/29/24 32/29/24 34/30/25
Potência sonora
(H/M/L)
dB(A) 46/43/38 46/43/38 46/43/38 48/44/39
Instalação - Dimensões
Dimensões da unidade
LxPxA
mm 875x505x185 875x505x185 875x505x185 875x505x185
Unidade de embalagem
dimensões LxPxA
mm 1028x581x270 1028x581x270 1028x581x270 1028x581x270
Peso líquido / Peso bruto
Kg 15,3/17,9 15,3/17,9 15,3/17,9 15,3/17,9
Ø Lado líquido
tubo de refrigerante
mm (polegadas) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Lado do gás
tubo de refrigerante
mm (polegadas) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2)
Painel
Modelo M1B-1050IB M1B-1050IB M1B-1050IB M1B-1050IB
Dimensões líquidas do painel
(LxPxA)
mm 1050x550x125 1050x550x125 1050x550x125 1050x550x125
Dimensões da embalagem do painel
(LxPxA)
mm 1133x623x197 1133x623x197 1133x623x197 1133x623x197
Painel Peso líquido/bruto
Kg 5,3/8,3 5,3/8,3 5,3/8,3 5,3/8,3
Especificações Unidades MIBA-16X2EV1AD MIBA-18X2EV1AD MIBA-24X2EV1AD
Arrefecimento kW 4.5 5.6 7.1
Aquecimento kW 5 6.3 8
Parâmetros eléctricos
Alimentação eléctrica Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ventilação
Caudal de ar (H/M/L) m3/h 700/530/410 820/660/510 870/690/510
Pressão sonora
(H/M/L)
dB(A) 41/36/32 40/36/32 42/36/32
Potência sonora
(H/M/L)
dB(A) 54/50/46 54/50/46 56/50/46
Instalação - Dimensões
Dimensões da unidade
LxPxA
mm 850x540x185 1170x540x185 1170x540x185
Unidade de embalagem
dimensões LxPxA
mm 1043x648x270 1363x648x270 1363x648x270
Peso líquido / Peso bruto
Kg 21.3/25.5 26.0/31.4 27.1/32.5
Ø Lado líquido
tubo de refrigerante
mm (polegadas) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Lado do gás
tubo de refrigerante
mm (polegada) 12.7 12.7 15.88
Painel
Modelo M1B-1028IB M1B-1348IB M1B-1348IB
Dimensões líquidas do painel
(LxPxA)
mm 1028x600x45 1348x600x45 1348x600x45
Dimensões da embalagem do painel
(LxPxA)
mm 1143x688x170 1463x688x170 1463x688x170
Painel Peso líquido/bruto
Kg 3.9/8.0 5.1/9.8 5.1/9.8

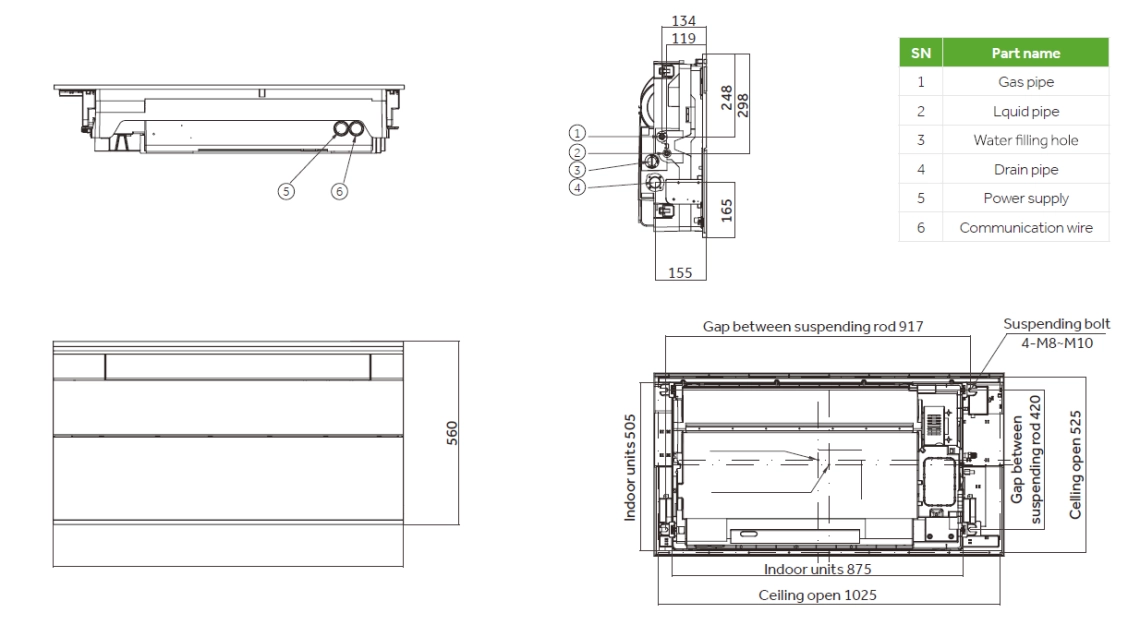

Dimensões

MIBA-05X2EV1AD MIBA-07X2EV1AD MIBA-09X2EV1AD MIBA-12X2EV1AD

dimensions
