cassete de 2 vias

O design fino e leve adapta-se facilmente em espaços de teto pequenos. A distribuição de ar distribuição de ar é óptima para ar condicionado em espaços longos e estreitos (por exemplo, corredores)

Caraterísticas principais:

Design fino, apenas 220 mm de altura
Bomba de drenagem de condensados de série
Funcionamento silencioso

Design fino e leve para uma instalação fácil

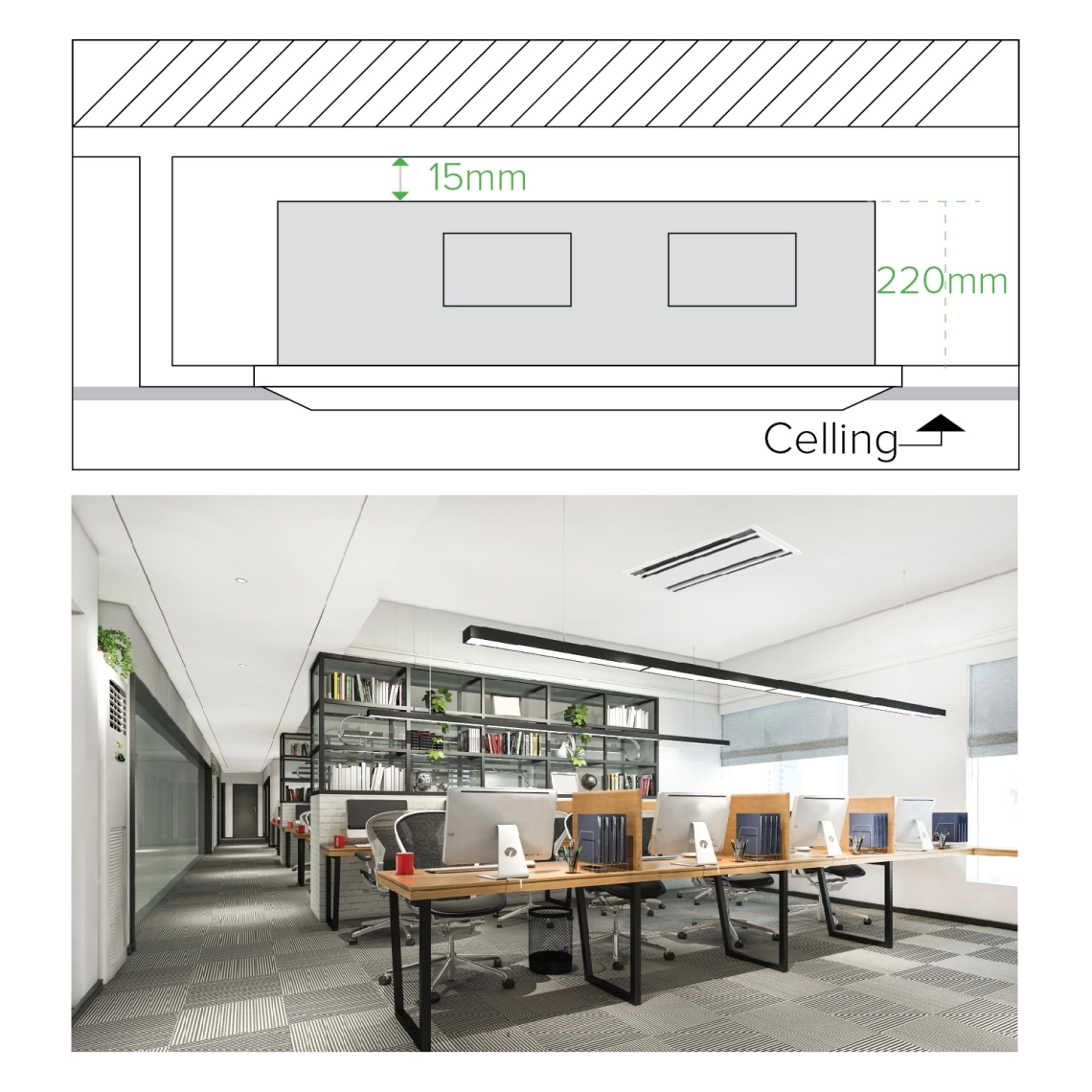

A altura é de apenas 220 mm, reduzindo as limitações do espaço de instalação. Design leve para melhorar a conveniência da instalação.

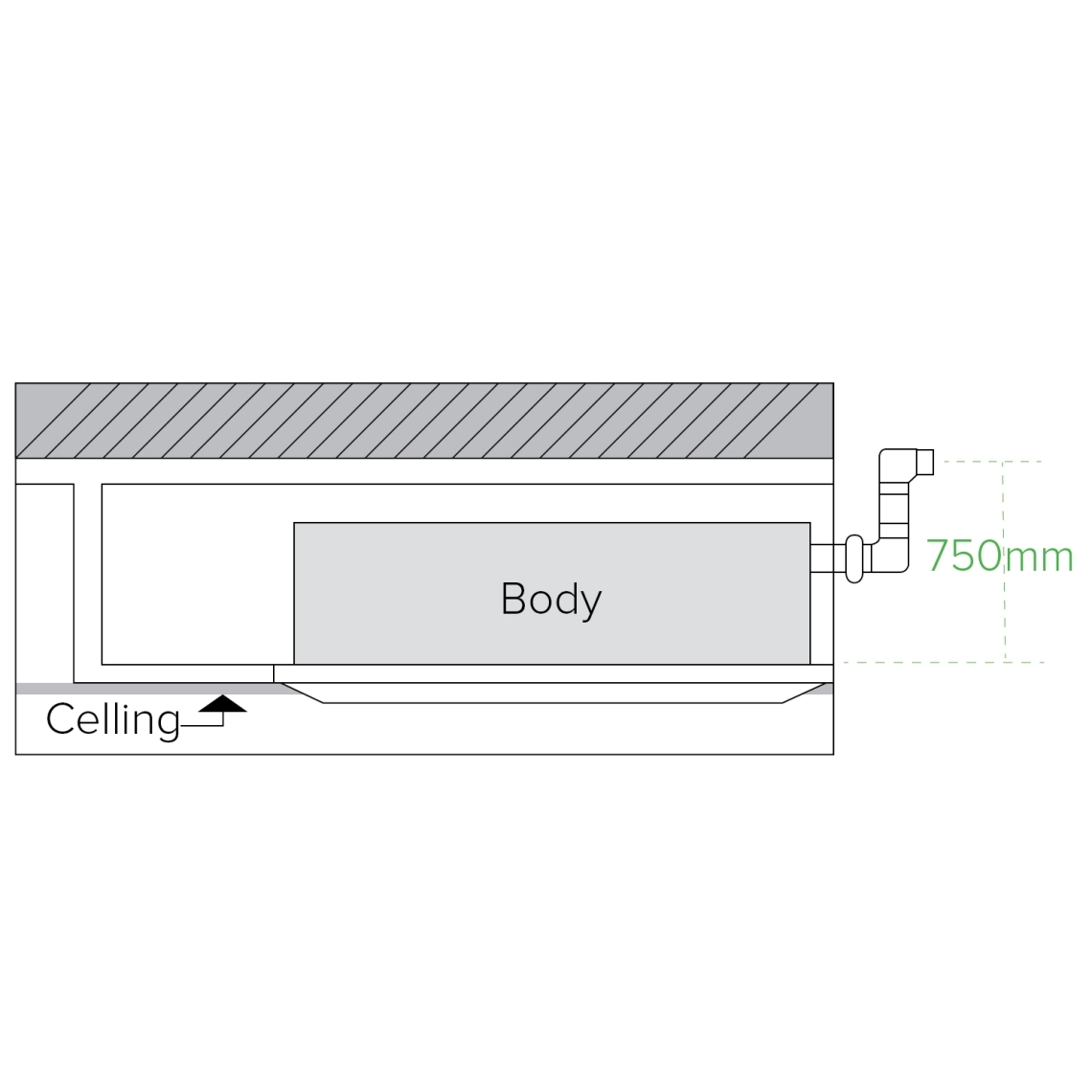

Elevação até 750 mm

(a partir do nível do teto) devido à bomba de drenagem com cabeça elevada e grande volume de condensado.

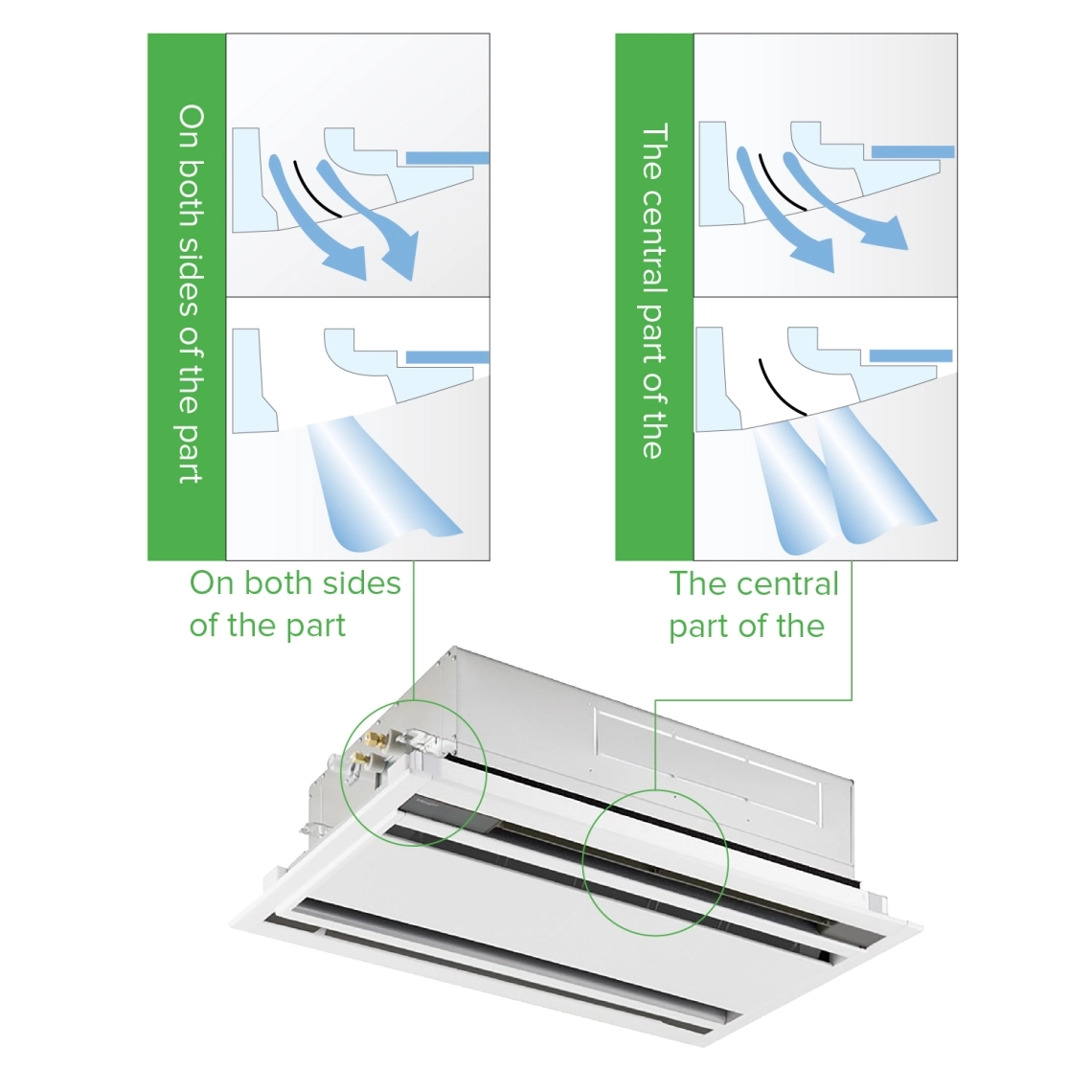

Prevenção de sujidade no teto

As grelhas de distribuição de ar são especialmente concebidas para que o fluxo de ar não seja direcionado para o teto e não o polua.

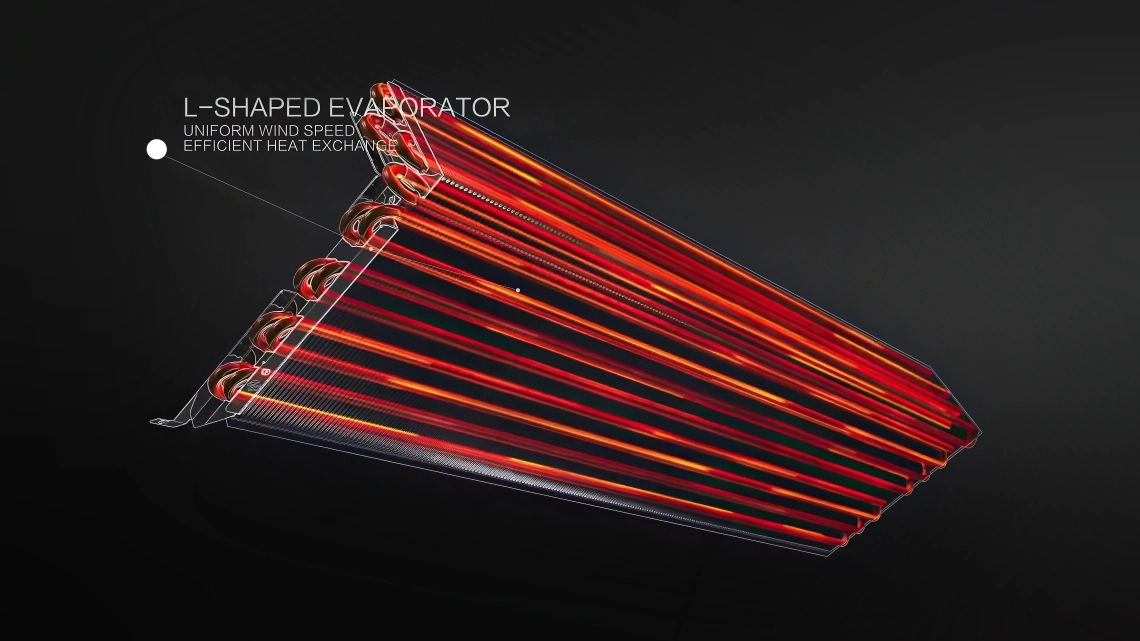

Evaporador em forma de L

Maior área de permuta de calor com dimensões compactas.

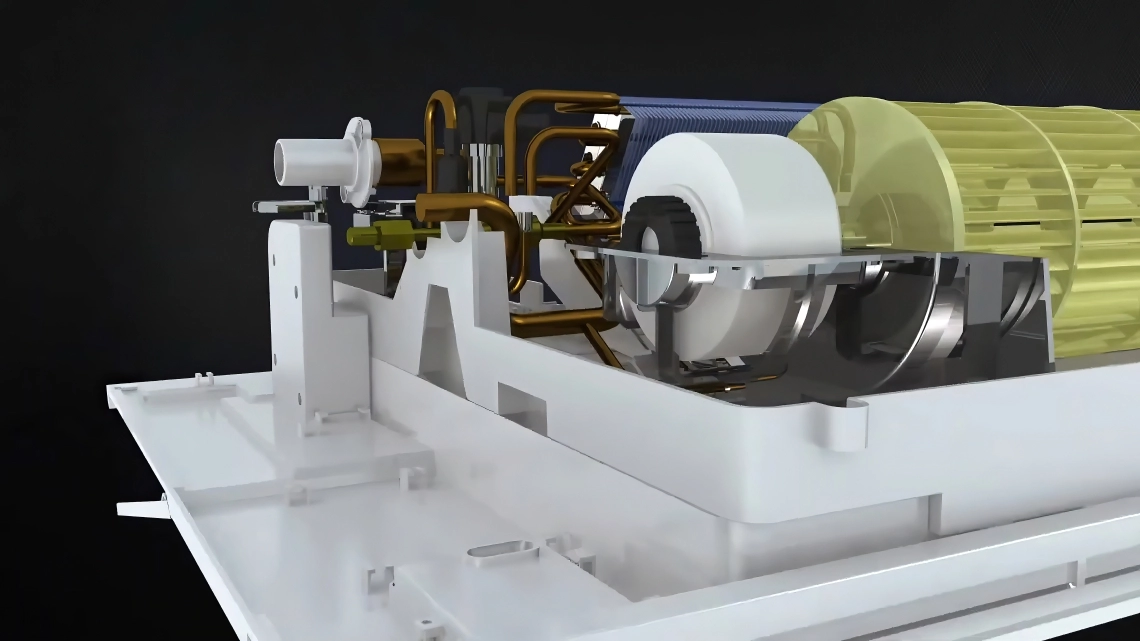

Motor do ventilador DC

Poupança de energia Funcionamento mais silencioso Design deslizante Gancho anti-rasgo.

Especificações	Unidades	MIBB-07X1EV1AD	MIBB-09X1EV1AD	MIBB-12X1EV1AD	MIBB-16X1EV1AD	MIBB-18X1EV1AD
Capacidade
Arrefecimento	kW	2,20	2,80	3,60	4,50	5,60
Aquecimento	kW	2,50	3,20	4,00	5,00	6.,30
Parâmetros eléctricos
Alimentação eléctrica	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilação
Caudal de ar (H/M/L)	^m3/h	840/700/550	840/700/550	840/700/550	840/700/550	840/700/550
Pressão sonora (H/M/L)	dB(A)	42/37/33	42/37/33	42/37/33	44/39/34	44/39/34
Potência sonora (H/M/L)	dB(A)	55/50/46	55/50/46	55/50/46	57/52/47	57/52/47
Instalação - Dimensões
Dimensões líquidas (LxPxA)	mm	817x620x220
Dimensões da unidade de embalagem (LxPxA)	mm	1015x695x278
Peso líquido/bruto	Kg	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0
Ø Tubo de líquido	mm (polegadas)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Tubo de gás	mm (polegadas)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)
Painel
Modelo		M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB
Dimensões líquidas do painel (LxPxA)	mm	1055x680x68	1055x680x68	1055x680x68	1055x680x68	1055x680x68
Dimensões da embalagem do painel (LxPxA)	mm	1110x720x161	1110x720x161	1110x720x161	1110x720x161	1110x720x161
Painel Peso líquido/bruto	Kg	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0

Especificações	Unidades	MIBB-24X1EV1AD	MIBB-28X1EV1AD	MIBB-30X1EV1AD	MIBB-38X1EV1AD	MIBB-48X1EV1AD
Arrefecimento	kW	7.1	8	9	11.2	14
Aquecimento	kW	8	9	10	12.5	16
Parâmetros eléctricos
Fonte de alimentação	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilação
Caudal de ar (H/M/L)	^m3/h	1000/850/700	1100/950/800	1500/1350/1110	1700/1450/1200	1950/1750/1350
Pressão sonora (H/M/L)	dB(A)	40/38/35	41/39/36	42/39/36	44/40/36	46/42/38
Potência sonora (H/M/L)	dB(A)	56/54/51	57/55/52	58/55/52	60/56/52	62/58/54
Instalação - Dimensões
Dimensões líquidas (LxPxA)	mm	1000x600x290	1400x600x290
Dimensões da unidade de embalagem (LxPxA)	mm	1201x680x377	1601x680x377
Peso líquido/bruto	Kg	34/41	45/54	45/54	45/54	45/54
Ø Tubo de líquido	mm (polegadas)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Tubo de gás	mm (polegadas)	15.88	15.88	15.88	15.88	15.88
Painel de controlo
Modelo		M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB
Dimensões líquidas do painel (LxPxA)	mm	1160x665x60	1560x665x60	1560x665x60	1560x665x60	1560x665x60
Dimensões da embalagem do painel (LxPxA)	mm	1244x748x159	1644x748x159	1644x748x159	1644x748x159	1644x748x159
Painel Peso líquido/bruto	Kg	6.3/12	8/14.5	8/14.5	8/14.5	8/14.5

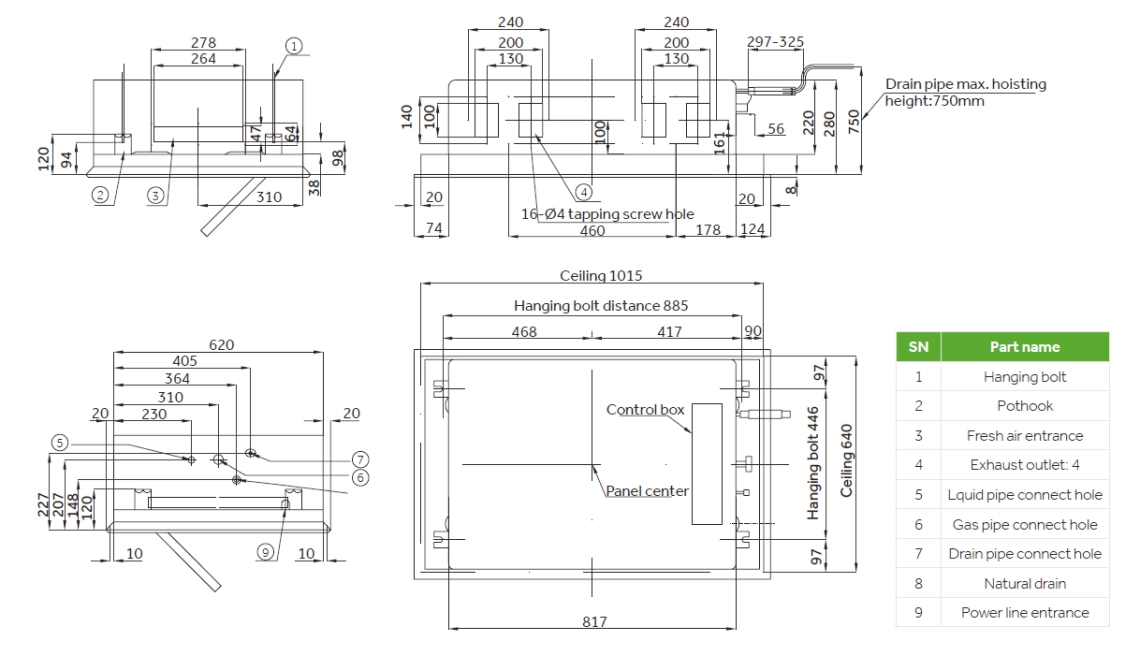

Dimensões

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

dimensions
