Conduta de ar fresco

A série de unidades de condutas de alta pressão estática com uma entrada de ar fresco representa um sistema de ar condicionado ideal para pavilhões, oficinas e salas maiores
Capacidade de refrigeração: 14.00 ... 28.00 kW
Capacidade de aquecimento: 8.90 ... 17.80 kW

Quer comprar ou tem perguntas?
Conduta de ar fresco

Caraterísticas principais:

  • Seleção da pressão estática
  • Pode ser instalada em conjunto com outras unidades interiores no mesmo circuito de refrigeração, para pré-tratar o ar exterior antes de o enviar para as unidades interiores ou para o ambiente
  • Note-se que o potencial nominal no aquecimento é sempre inferior ao do arrefecimento
  • Interruptor de caudal integrado
  • Bomba de drenagem opcional
  • pressão estática de 100Pa
  • Temperatura ambiente de funcionamento -5~43°C
  • Controlo por cabo padrão, controlo sem fios não opcional

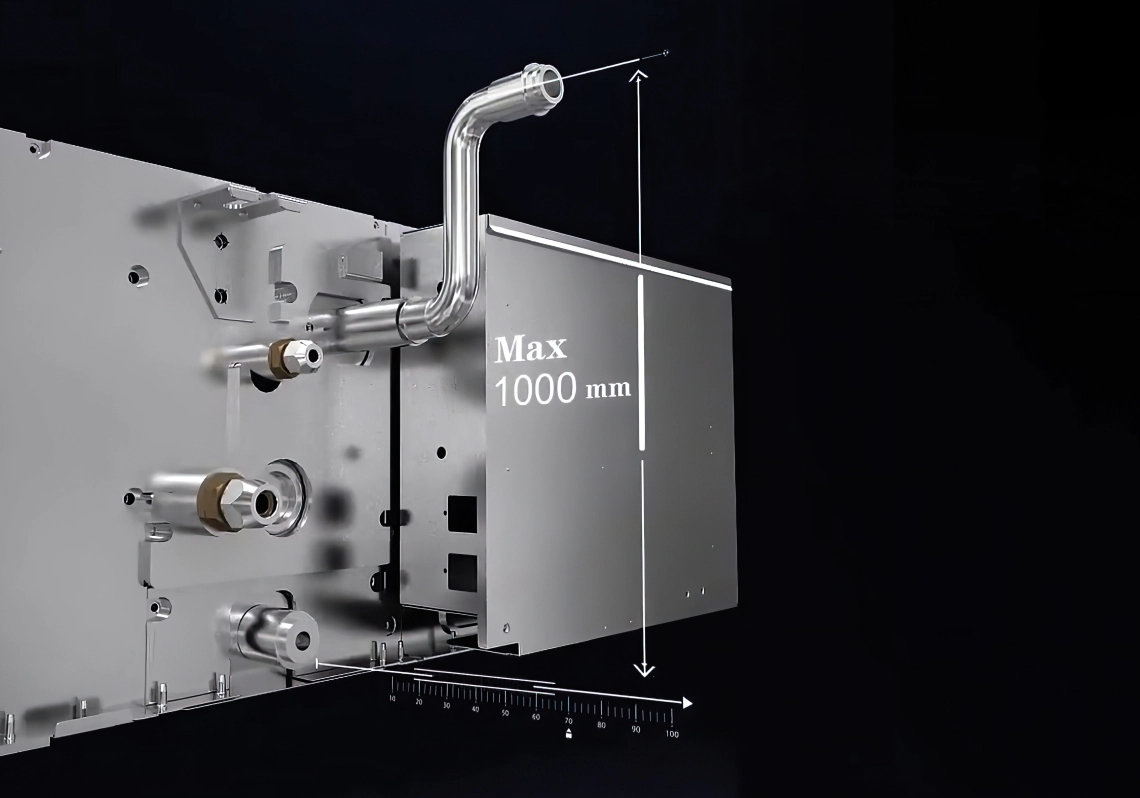

Bomba de drenagem de alta elevação incorporada máx. 1000 mm

MyCond Bomba de drenagem de condutas de ar fresco com elevação até 1000 mm

MyCond Permutador de calor para condutas de ar fresco

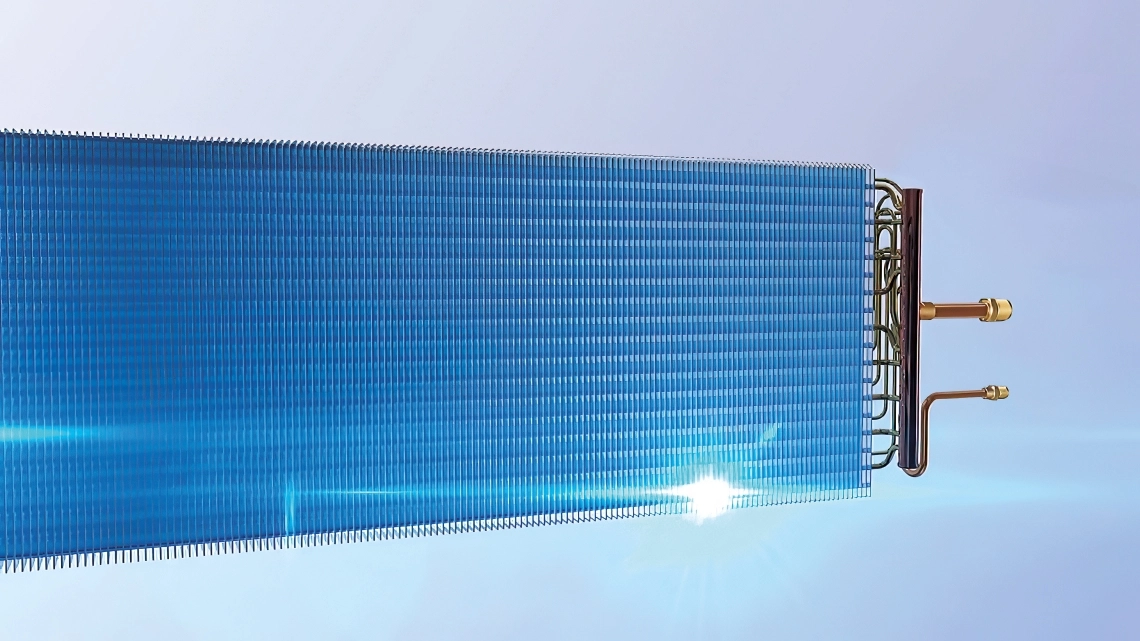

Permutador de calor optimizado

Um permutador de calor optimizado foi concebido e projetado para maximizar a eficiência, a transferência de calor e o desempenho global.

Fácil de limpar

Fácil de desmontar e limpar.

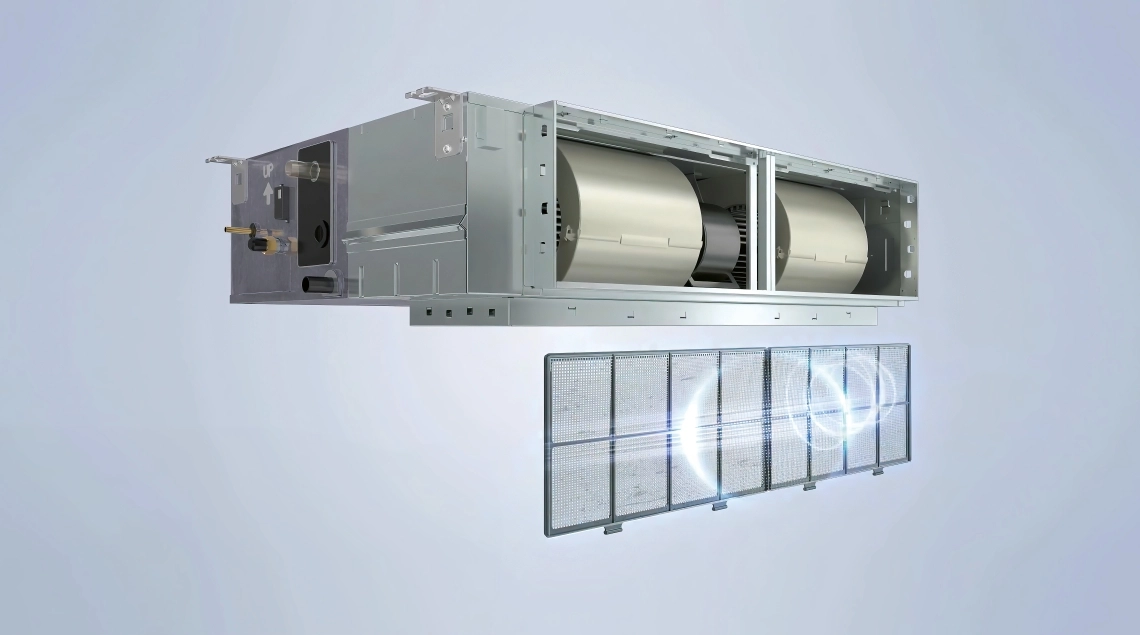

MyCond Conduta de ar fresco com ventoinha dupla e filtro amovível

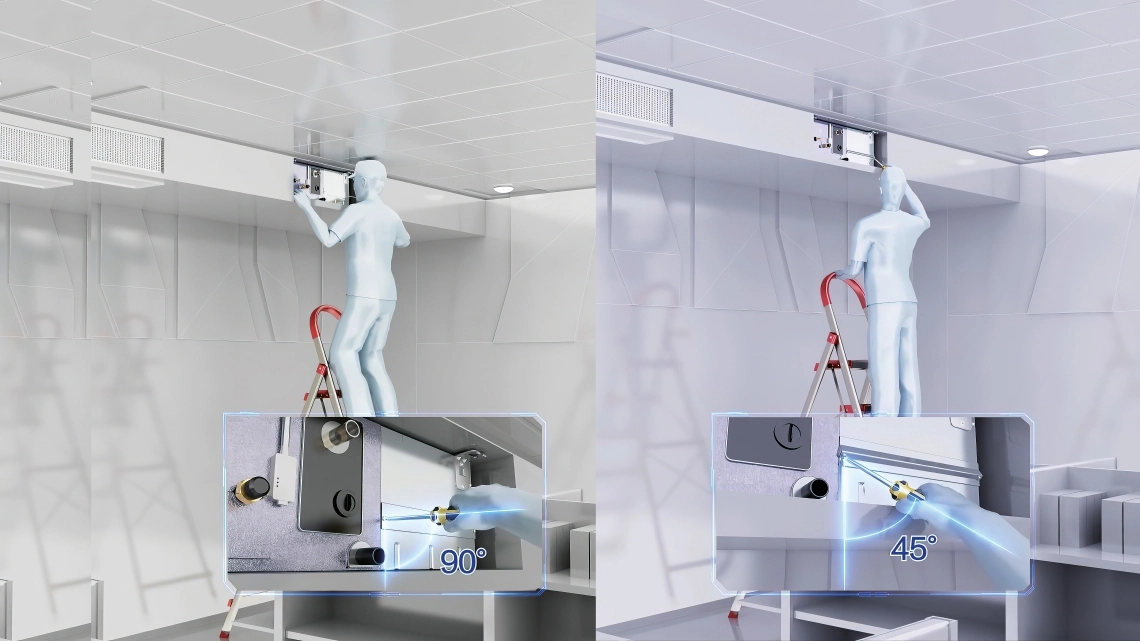

MyCond Conduta de ar fresco acesso fácil à placa de circuito impresso

Acesso conveniente à placa PCB

Tampa da caixa do PCB num ângulo de 45 graus para facilitar a cablagem e a manutenção.

Especificações Unidades MIDT-48X1EV2AD(F) MIDT-72X1EV2AD(F) MIDT-96X1EV2AD(F)
Capacidade
Arrefecimento kW 14,00 22,60 28,00
Aquecimento kW 8,90 15,20 17,80
Parâmetros eléctricos
Alimentação eléctrica Ph/V/Hz 1/220~230/50/60
Ventilação
Caudal de ar (H/M/L) m3/h 1600/1460/1070 4000/3500/3000 4500/4000/3600
Pressão sonora
(H/M/L)
dB(A) 48/47/42 50/47/44 51/48/45
Potência sonora
(H/M/L)
dB(A) 61/60/56 68/65/60 68/66/62
Instalação - Dimensões
Dimensões líquidas
(LxPxA)
mm 1500x700x248 1512x856x502 11512x856x502
Unidade de embalagem
dimensões
(LxPxA)
mm 1718x848x345 1558x896x612 1558x896x612
Peso líquido/bruto
Kg 43,6/50,4 102,0/116,0 102,0/116,0
Ø Tubo de líquido mm
(polegada)
9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Ø Tubo de gás mm
(polegada)
15,88 (5/8) 22,22 (7/8) 22,22 (7/8)
Pressão estática
(Standard/Max.)
Pa 100/200 100/350 100/350

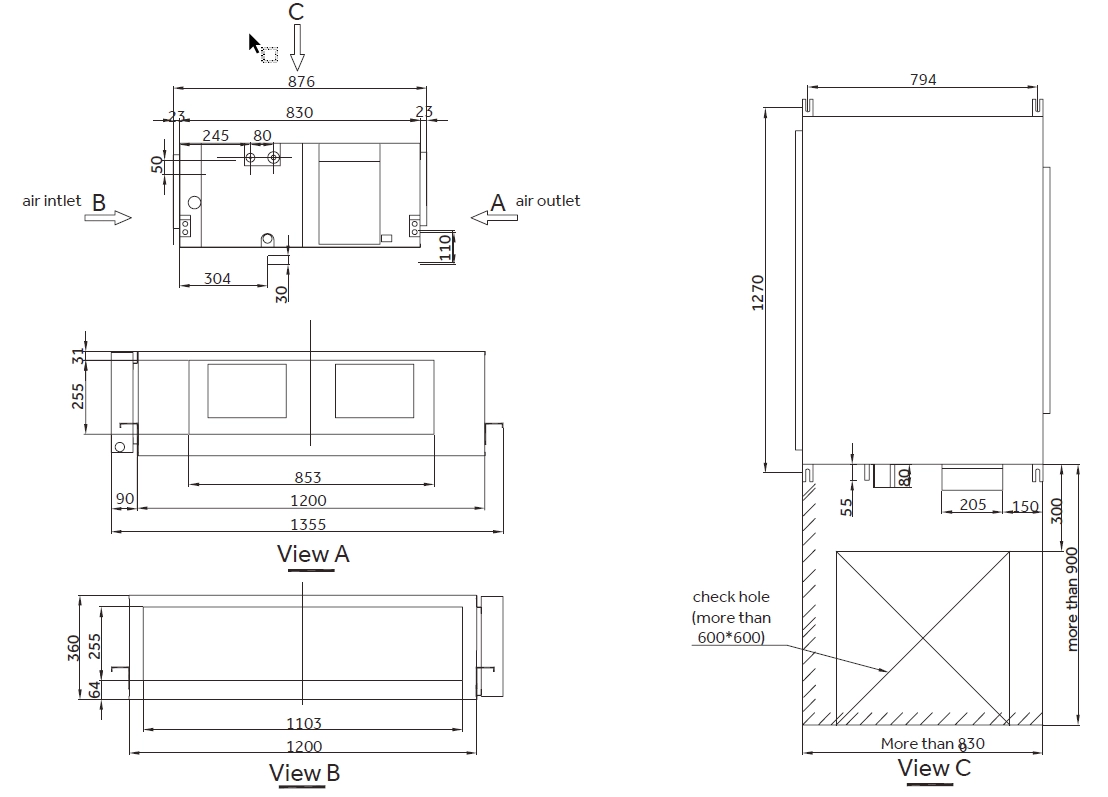

Dimensões

MIDT-48X1EV2AD(F)

Dimensões gerais da conduta de ar fresco MyCond
