Conduta ESP elevada

A pressão estática externa pode atingir 300 Pa, e a conduta de ar pode ser selecionada livremente. Fazer um ar condicionado, partilha de várias divisões
Capacidade de refrigeração: 1.50 ... 16.0 kW
Capacidade de aquecimento: 1.70 ... 18.0 kW

Quer comprar ou tem perguntas?
Conduta ESP elevada

Caraterísticas principais:

  • Condutas flexíveis e simples
  • Manutenção simples
  • A pressão estática varia de 20 a 300 Pa utilizando o cabo de reforço incluído
  • Não equipado com bomba de drenagem de condensados
  • 3 velocidades + booster

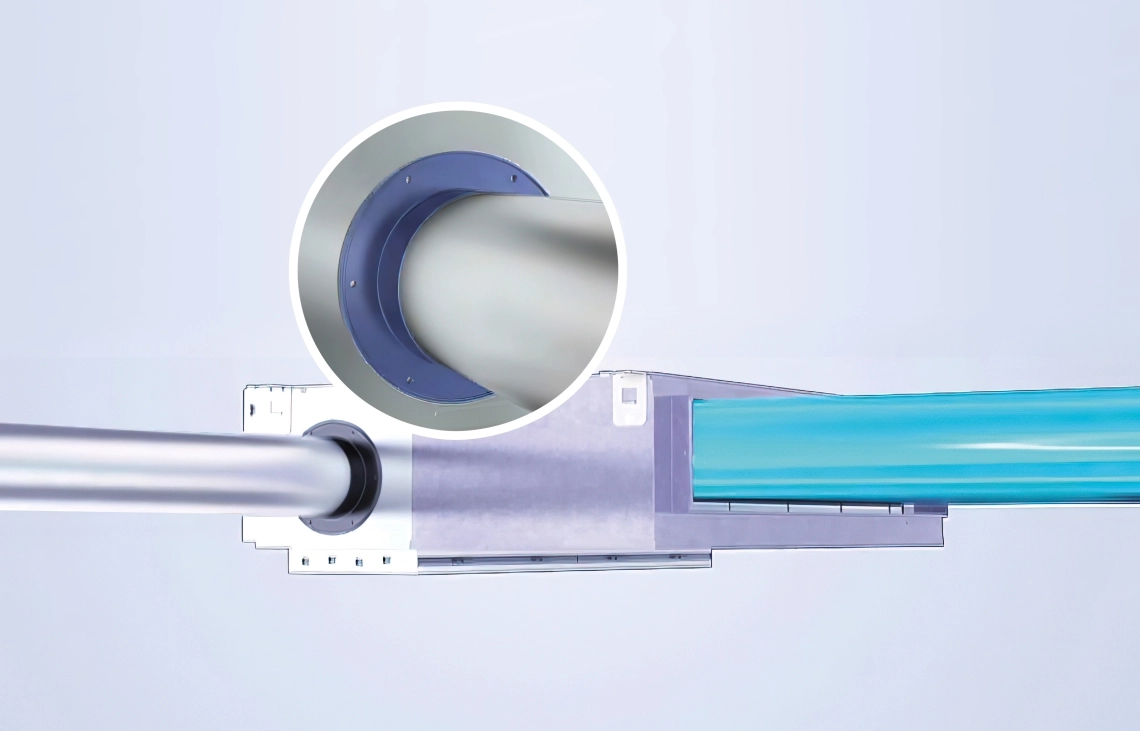

Ligação de ar fresco da conduta do MyCond High ESP

Flange de ar fresco

Flange de ar fresco de fácil instalação

210 Pa ESP configuração

5 velocidades de vento ajustáveis para satisfazer diferentes necessidades.

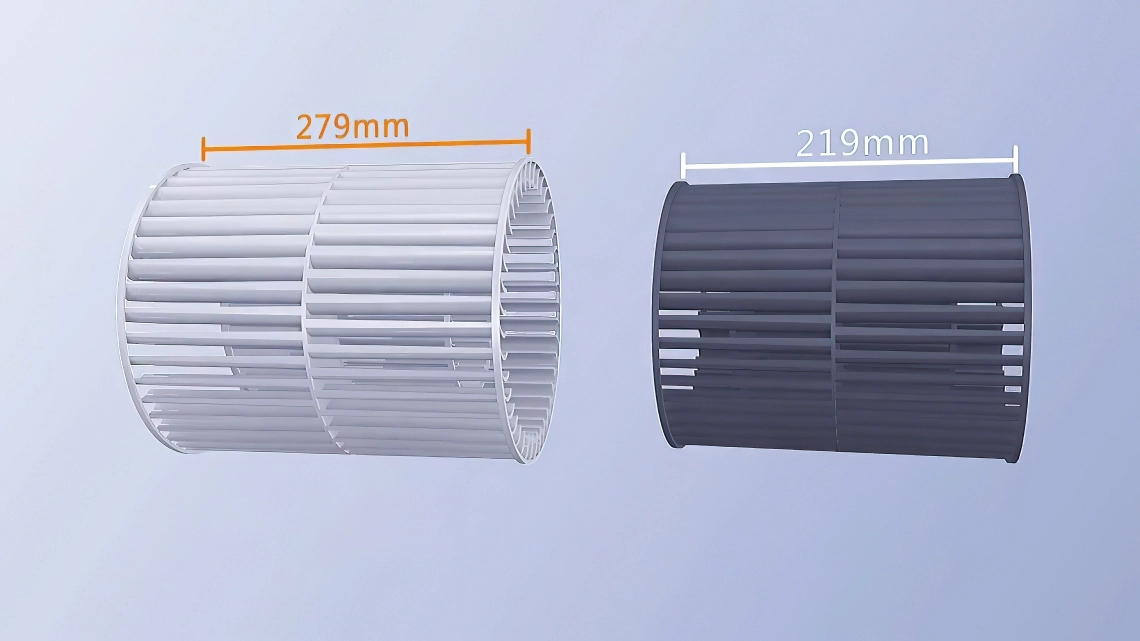

Conduta MyCond High ESP, roda do ventilador alargada 279 mm

Especificações Unidades MIDG-
05X1EV2AD
MIDG-
07X1EV2AD
MIDG-
09X1EV2AD
MIDG-
12X1EV2AD
MIDG-
16X1EV2AD
MIDG-
18X1EV2AD
MIDG-
24X1EV2AD
MIDG-
28X1EV2AD
MIDG-
30X1EV2AD
MIDG-
38X1EV2AD
MIDG-
48X1EV2AD
MIDG-
54X1EV2AD
Capacidade
Arrefecimento kW 1.50 2.20 2.80 3.60 4.50 5,60 7,10 8,00 9,00 11,20 14,00 16.00
Aquecimento kW 1.70 2.50 3.20 4.00 5.00 6,30 8,00 9,00 10,00 13.00 16.30 18.00
Parâmetros eléctricos
Alimentação eléctrica Ph/V/Hz 1/220-240/50(60) 1/220-240/50(60)
Ventilação
Caudal de ar (H/M/L) m3/h 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
Pressão sonora
(H/M/L)
dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Potência sonora
(H/M/L)
dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Instalação - Dimensões
Dimensões líquidas
(LxPxA)
mm 700x700x248 1100x700x248 1100x700x248 1500x700x248
Unidade de embalagem
dimensões
(LxPxA)
mm 901x853x305 1301x853x305 1301x853x305 1701x853x305
Peso líquido / Peso bruto
Kg 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø Lado do líquido
tubo de refrigerante
mm
(polegada)
6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6,35
(1/4)
9.52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9.52 (3/8)
Ø Lado do gás
tubo de refrigerante
mm
(polegada)
9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Pressão estática
(Standard/Max.)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Dimensões

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

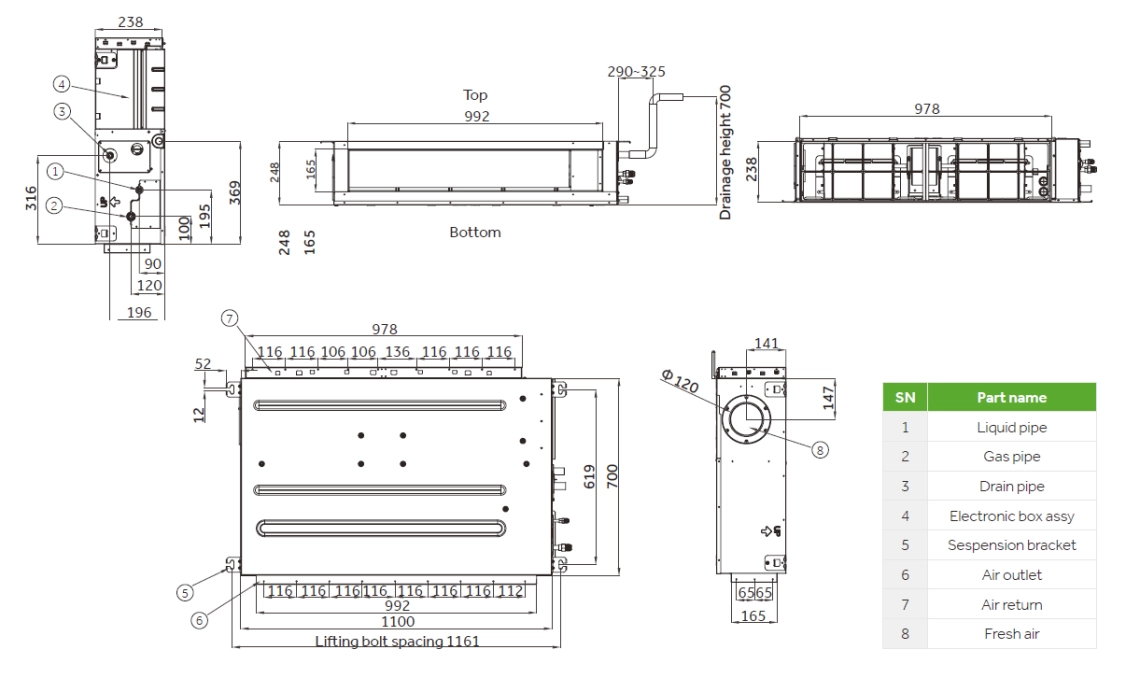

Dimensões gerais da conduta MyCond High ESP - 1

Dimensões

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

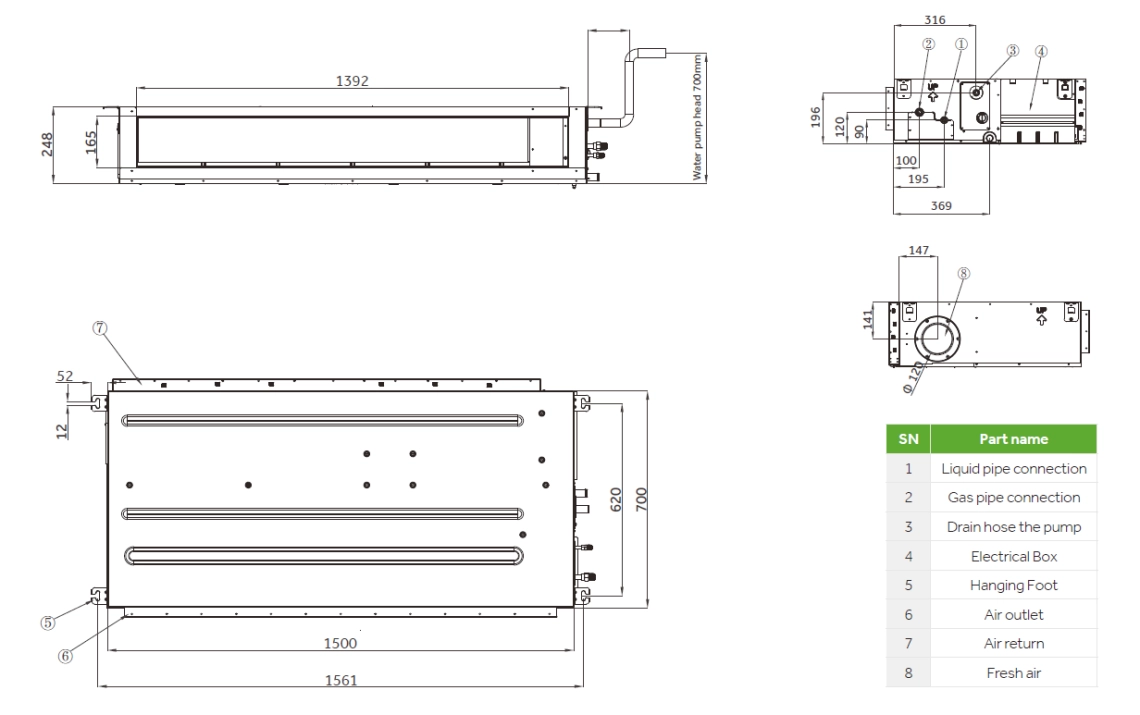

Dimensões gerais da conduta MyCond High ESP - 2

Dimensões

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)

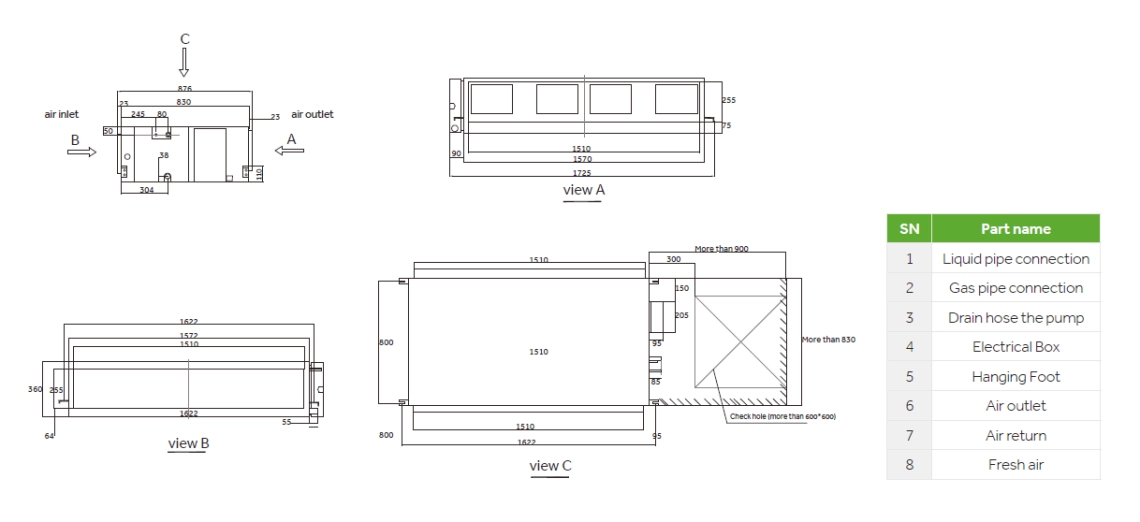

Dimensões gerais da conduta MyCond High ESP - 3

Dimensões

MIDT-72X1EV2AD MIDT-96X1EV2AD

Dimensões gerais da conduta MyCond High ESP - 3
