Conduta fina de baixo ESP

As condutas estreitas são concebidas para se adaptarem a espaços apertados, o que as torna adequadas para instalações em áreas onde as condutas convencionais podem não ser viáveis
Capacidade de refrigeração: 1.50 ... 7.10 kW
Capacidade de aquecimento: 1.70 ... 8.00 kW

Quer comprar ou tem perguntas?
Conduta fina de baixo ESP

Caraterísticas principais:

  • Ideal para quartos, quartos de hotel e ambientes silenciosos
  • Extremamente fino: altura de apenas 185 mm
  • Preparado para ar fresco (entrada lateral pré-cortada)
  • Bomba de drenagem de condensados de série
  • Entrada de ar convertível: inferior ou traseira, deslocando o painel de série
  • Funcionamento silencioso
  • Concebida para instalação livre sem conduta ou com condutas curtas. ESP ajustável 0/15/30 Pa através da utilização de controladores com fios: MWI-R101ABT, MWIR201ABK (apenas na versão com ventilador DC)
  • Possibilidade de controlo através de controlador remoto IR utilizando painel decorativo com recetor IR ou recetor IR separado MIR-B101DB
  • Lâmpada UVC opcional para esterilizar o ar que passa pela unidade
  • Painel decorativo estético opcional: entrada e saída (com persianas)
  • Motor do ventilador com inversor de CC opcional

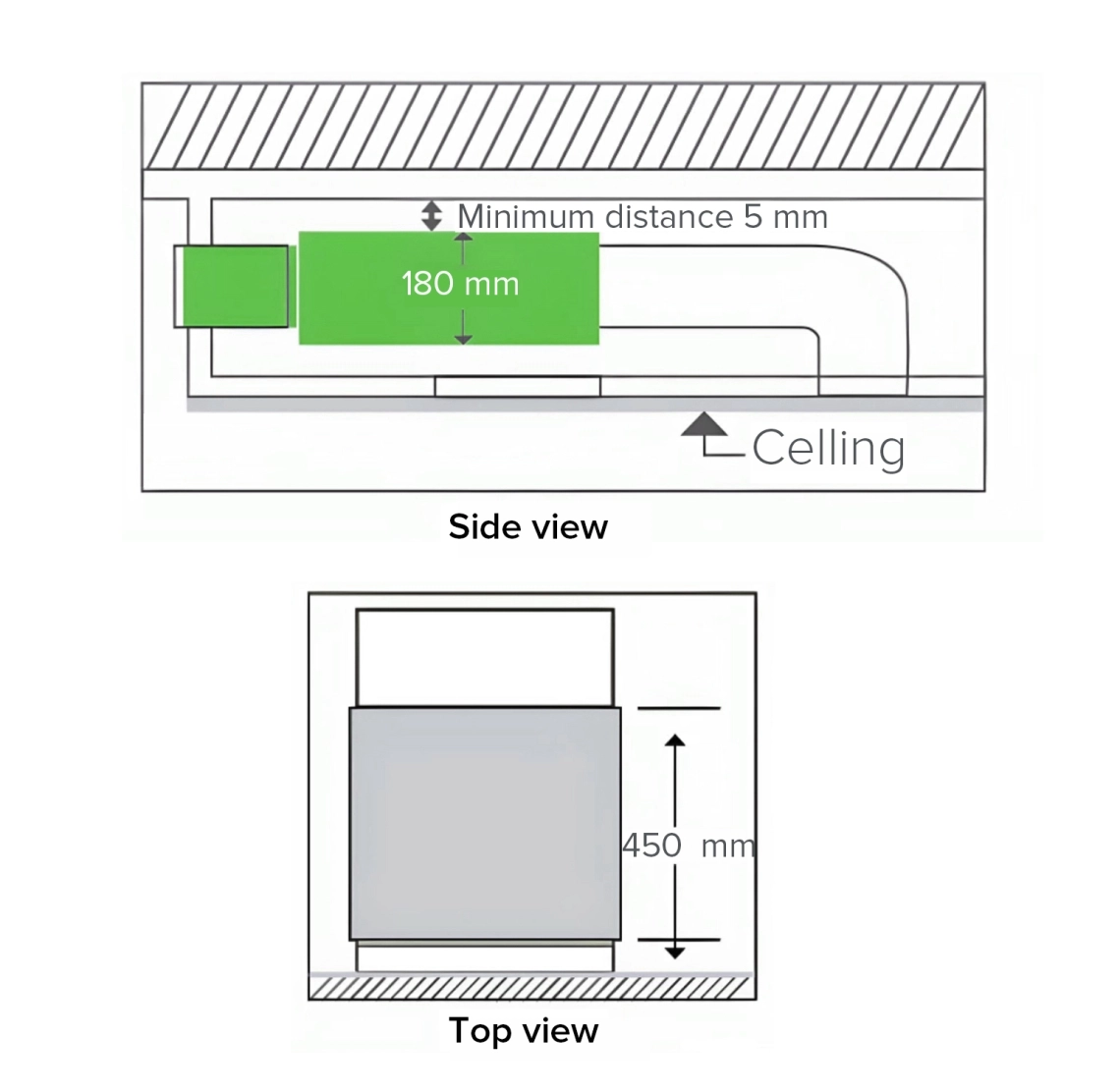

MyCond Low ESP montagem em teto com conduta fina

Ajustado em esp. super fino para poupar espaço de instalação ágil e cómodo

Espessura da fuselagem de apenas 180 mm, fácil de instalar na altura de tectos residenciais estreitos, profundidade da fuselagem de apenas 450 mm, economiza a área do teto e coopera totalmente com a decoração interior.

Funcionamento silencioso

  • Modelo de alta eficiência * Motor DC sem escovas de alta eficiência, ajuste contínuo da velocidade, pode alcançar sete fornecimentos de ar, reduzir significativamente o ruído de funcionamento
  • Através do design razoável dos componentes térmicos da unidade interior e da conduta de ar interna, a velocidade do vento de quatro blocos, o funcionamento silencioso é realizado. Nota: O modelo padrão do motor AC também está disponível

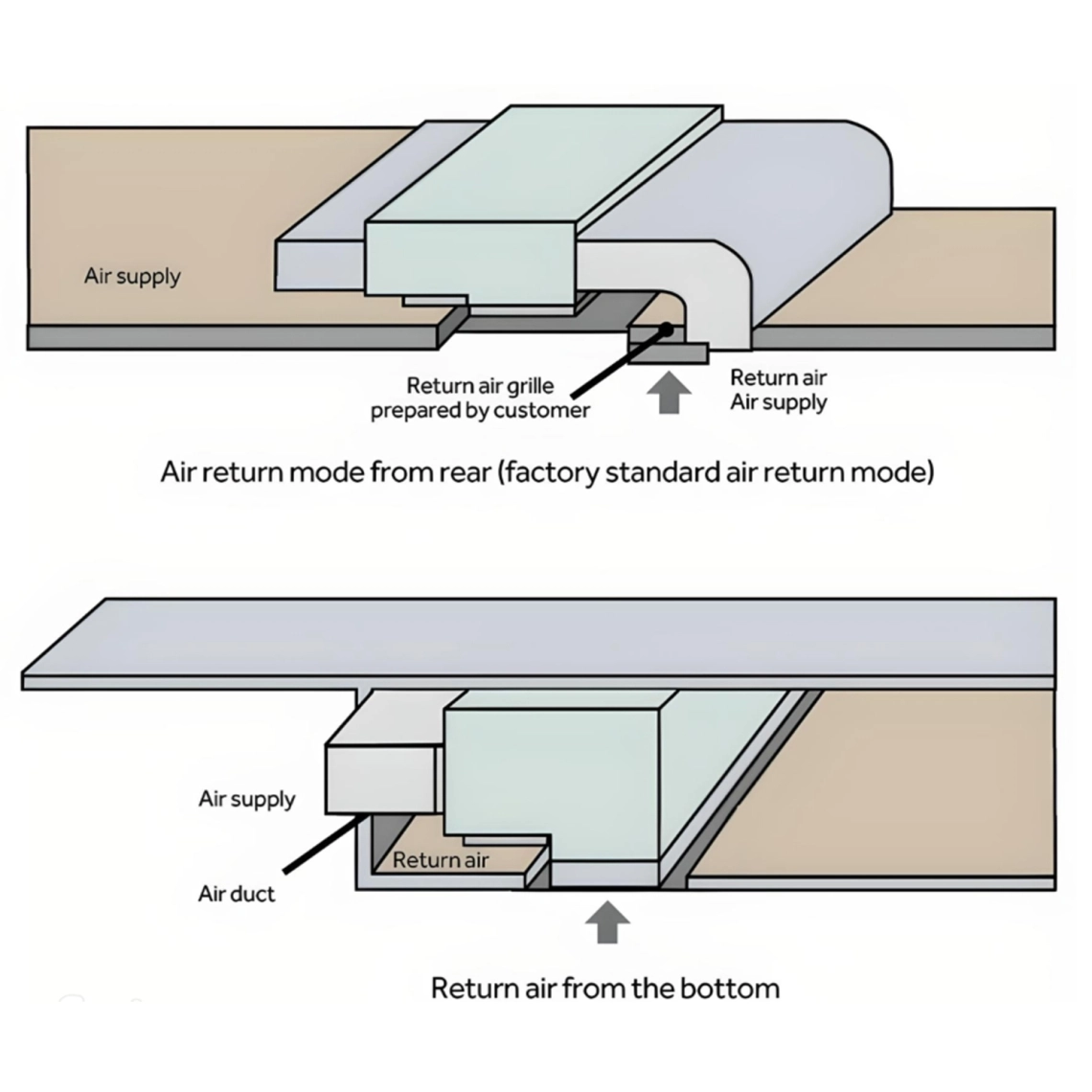

MyCond Low ESP opções de entrada de ar com conduta fina: inferior ou traseira

Seleção do modo de ar de retorno de acordo com as condições locais - instalação mais fácil de utilizar

Com dois modos de retorno de ar na parte inferior e traseira, a instalação interior é mais flexível e conveniente, os utilizadores podem escolher o melhor esquema de instalação de acordo com as caraterísticas da decoração interior. Nota: Se houver espaço suficiente para a instalação, recomenda-se a utilização do modo de retorno lateral, que pode reduzir efetivamente o som de funcionamento.

Bomba de drenagem de alta elevação

Bomba de elevação de água condensada padrão, cabeça padrão de 700 mm, modelos especiais personalizados até 1200 mm e interrutor de boia incorporado, conveniente para cooperar com a situação real do local, ar condicionado de descarga de água condensada.

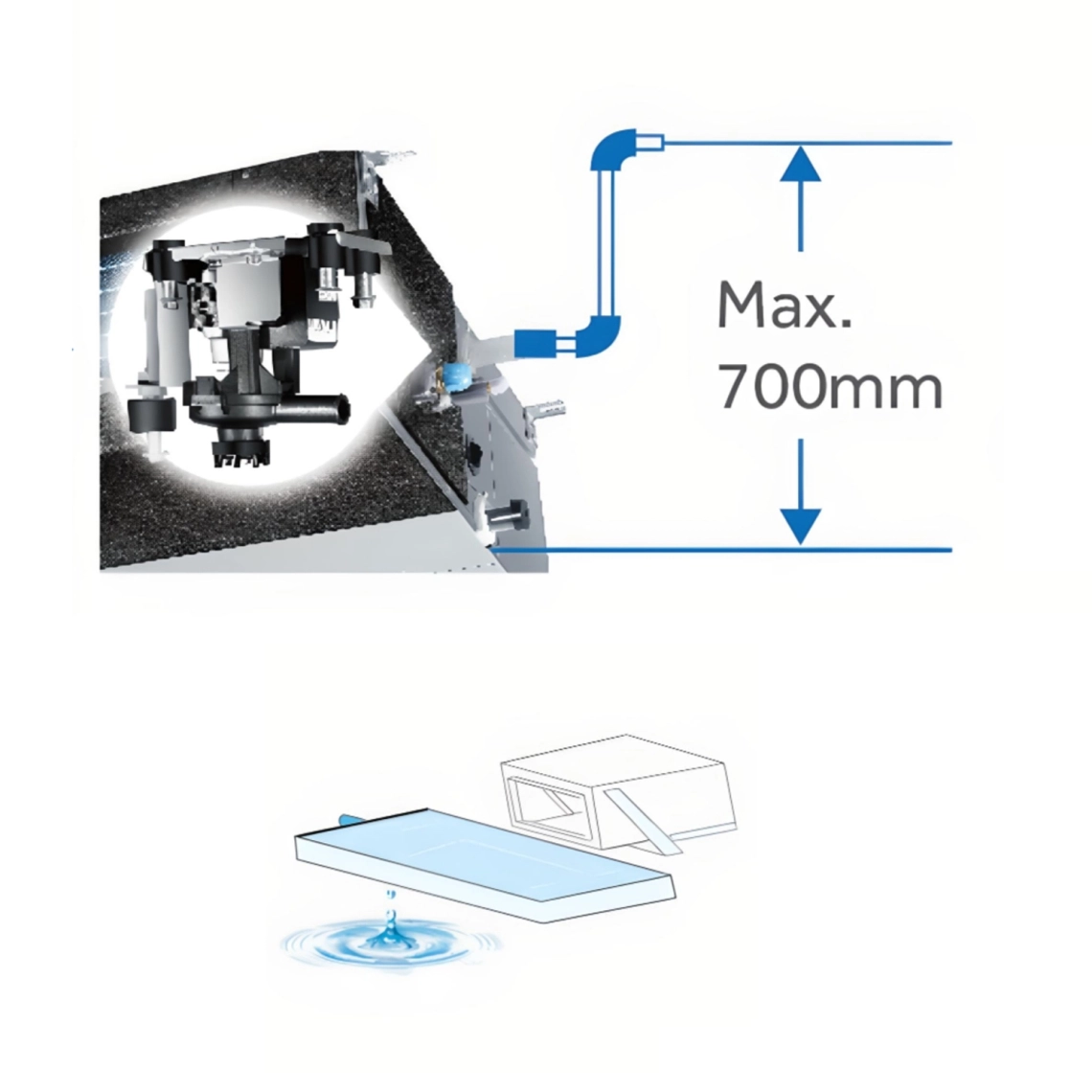

Bomba de drenagem de condutas fina MyCond Low ESP com elevação até 700 mm

fornecimento de ar tridimensional 3D

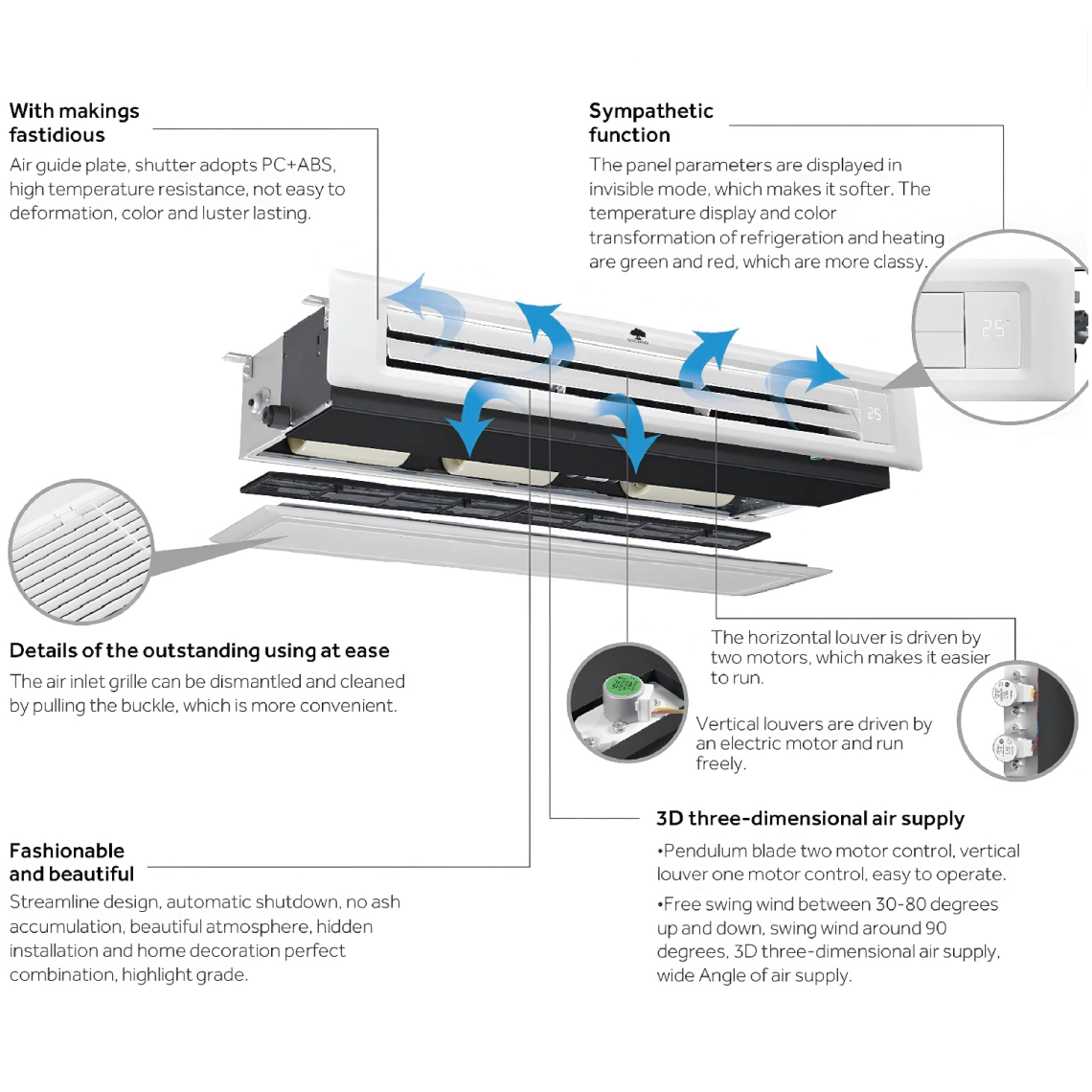

MyCond Low ESP conduta fina Fluxo de ar 3D e ecrã oculto

Painéis decorativos de entrada/saída de ar opcionais

Os painéis decorativos permitem-lhe encaixar harmoniosamente as grelhas de entrada e saída no interior.

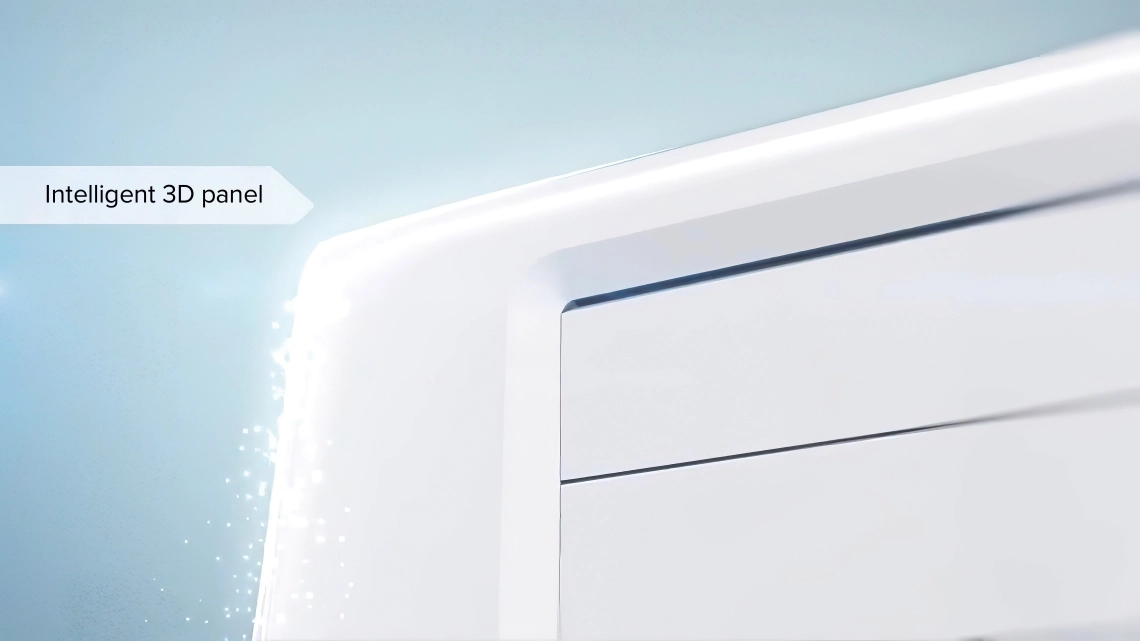

MyCond Unidade de conduta fina com baixo ESP Painel 3D inteligente

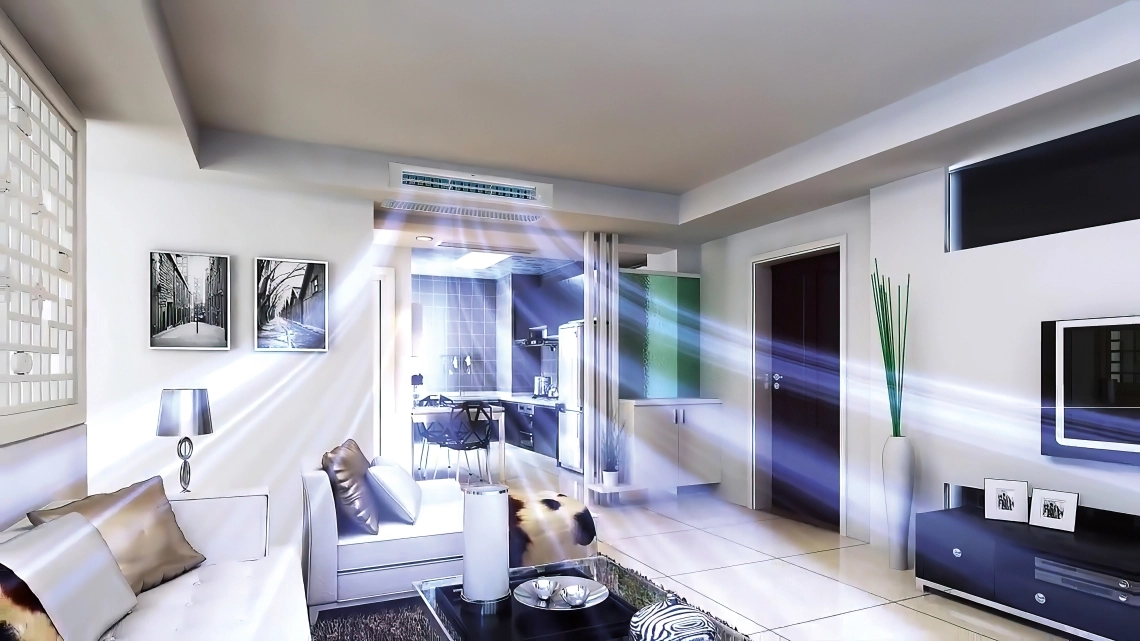

MyCond Low ESP conduta fina instalação oculta no interior da divisão

fluxo de ar 3D

A presença de controlos separados para as grelhas verticais e horizontais permite-lhe criar um fluxo de ar 3D confortável na direção pretendida.

Design super fino

A altura da unidade de condutas ESP slim baixa é de apenas 185 mm, o que é líder na indústria e proporciona a mais pequena queda de teto.

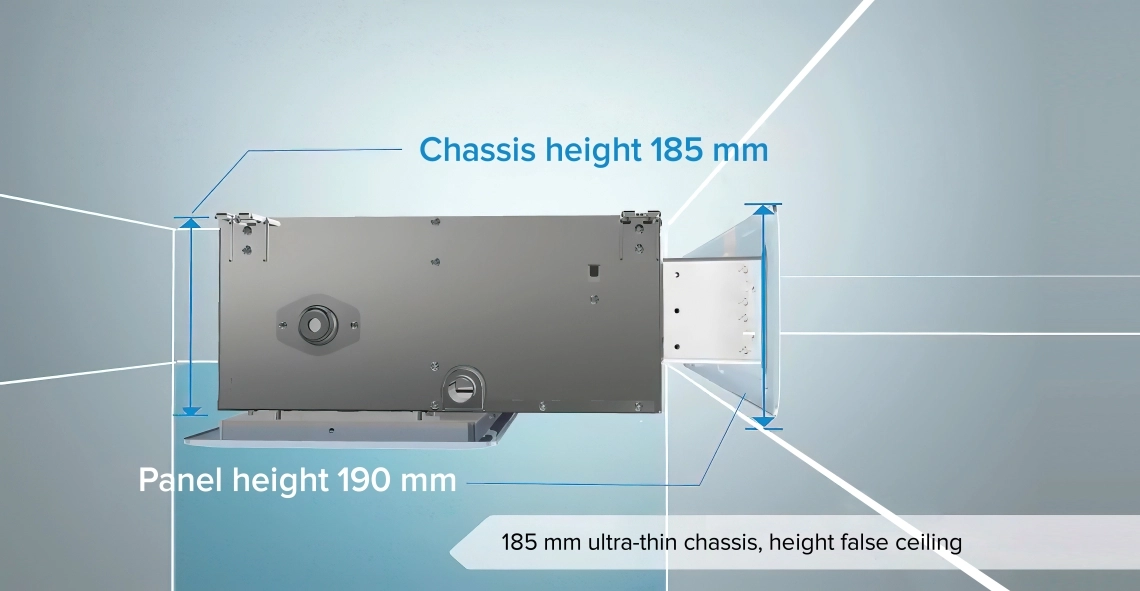

MyCond Low ESP conduta fina 185 mm Caixa alta

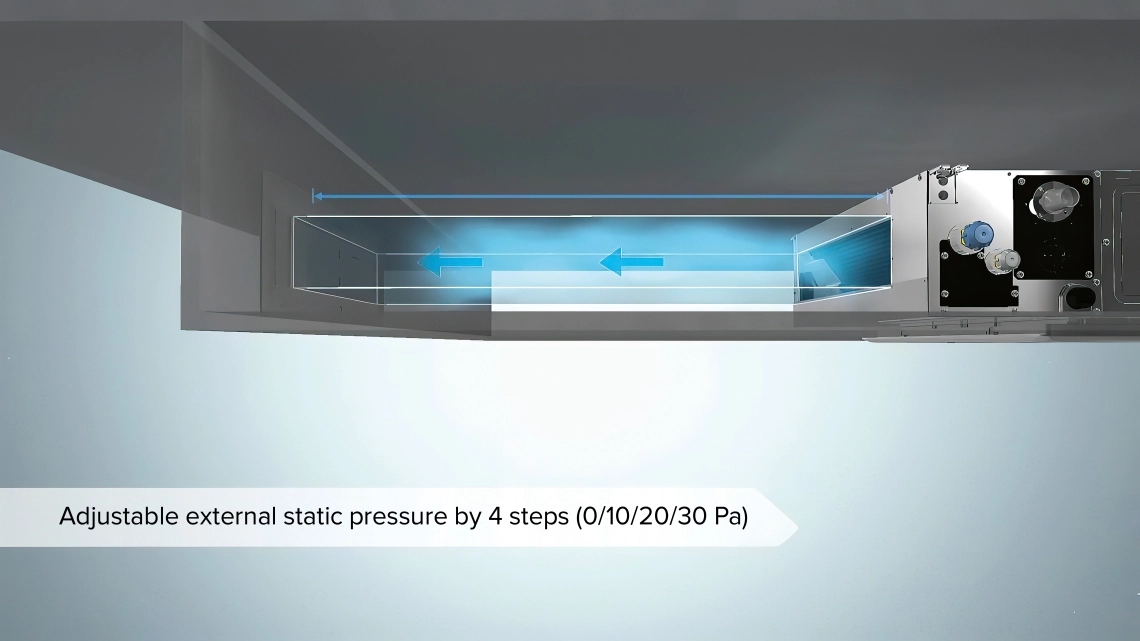

MyCond Low ESP controlo da pressão estática externa da conduta estreita 0-30 Pa

Esp ajustado por controlador com fios

O ESP pode ser ajustado utilizando os controladores com fios MWIR201ABK ou MWI-R101ABT. E o instalador não precisa de subir as escadas para efetuar os ajustes. Estão disponíveis 3 níveis de ESP (apenas na versão DCfan): 0/15/30 Pa.

Especificações Unidades MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
Capacidade
Arrefecimento kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10
Aquecimento kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00
Parâmetros eléctricos
Alimentação eléctrica Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Ventilação
Caudal de ar (H/M/L) m3/h 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
Pressão sonora
(H/M/L)
dB(A) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
Potência sonora
(H/M/L)
dB(A) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
Instalação - Dimensões
Dimensões da unidade
LxPxA
mm 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
Unidade de embalagem
dimensões LxPxA
mm 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
Peso líquido / Peso bruto
Kg 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø Lado do líquido
tubo de refrigerante
mm (polegadas) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Lado do gás
tubo de refrigerante
mm (polegadas) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Pressão estática
(Standard / Max)
Pa 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
Painel
Modelo M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
Dimensões LxPxA (saída
painel)
mm 890x190x100 890x190x100 890x190x100 890x190x100 890x190x100 1210x190x100 1210x190x100
Dimensões LxPxA (entrada
painel com filtro)
mm 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 1210x290,5x32,4 1210x290,5x32,4
Embalagem
dimensões LxPxA
mm 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
Peso líquido / Peso bruto
Kg 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

Dimensões

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

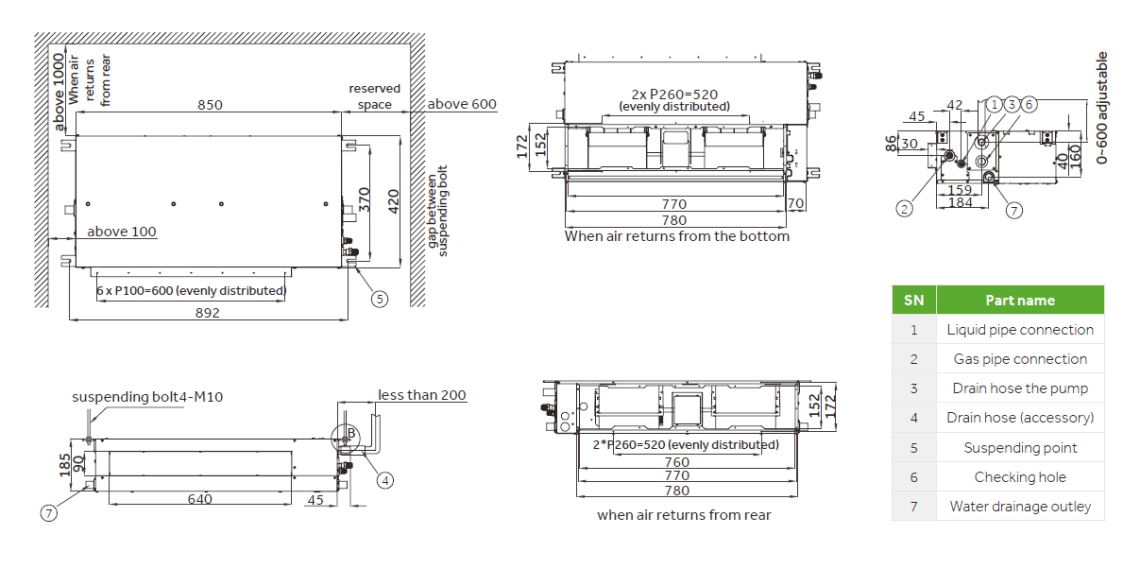

Dimensões gerais da conduta fina MyCond Low ESP - 1

Dimensões

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

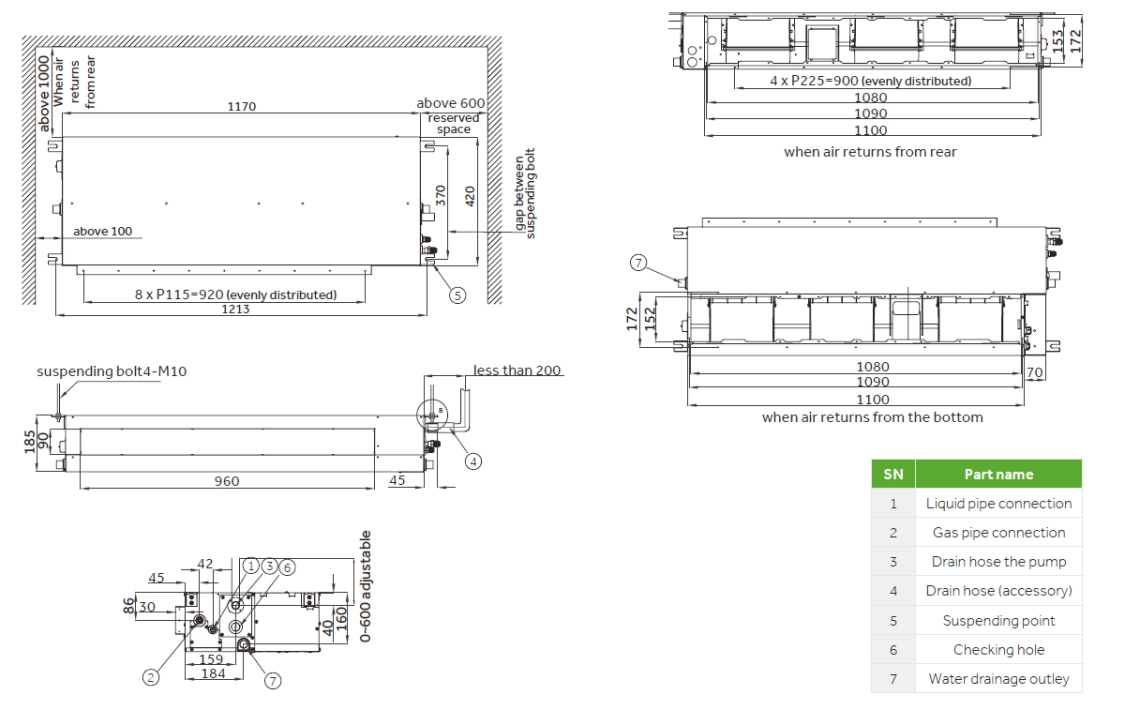

Dimensões gerais da conduta estreita MyCond Low ESP - 2
