Desumidificadores de ar da série MID / MSP

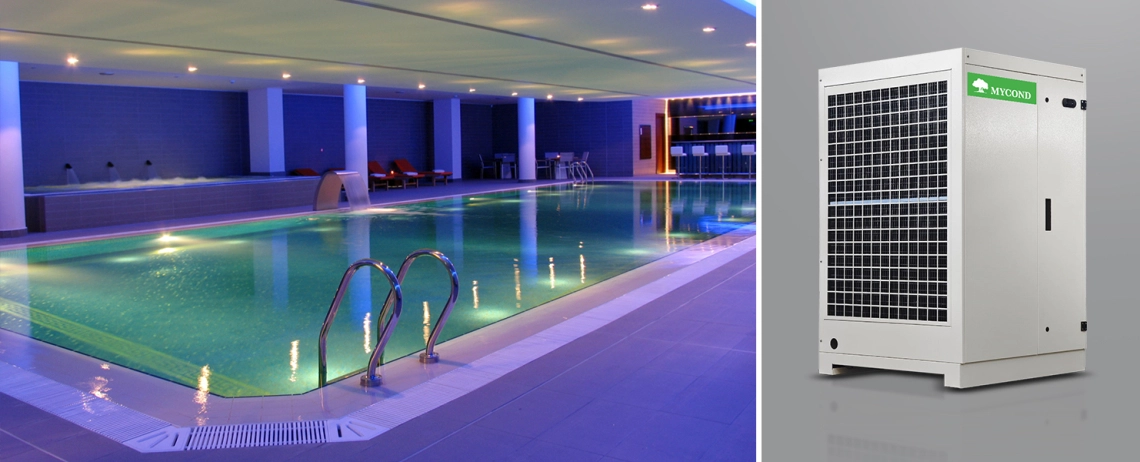

Desumidificador canalizável de caudal único MSP, concebido para a desumidificação e o aquecimento de piscinas interiores e de ambientes agressivos.

• Instalação na sala onde é necessária a desumidificação (fixa ou móvel com rodas giratórias, opcional) ou numa sala técnica
• Painéis em aço galvanizado, pintados no interior e no exterior
• Serpentinas de alhetas pré-revestidas adequadas a ambientes agressivos
• Componentes electrónicos protegidos contra o cloro
• Tabuleiro de condensados em aço inoxidável
• Ventilador centrífugo de dupla entrada (ventilador radial EC, opc.) de topo ou em linha
• Dessuperaquecedor para água com cloro

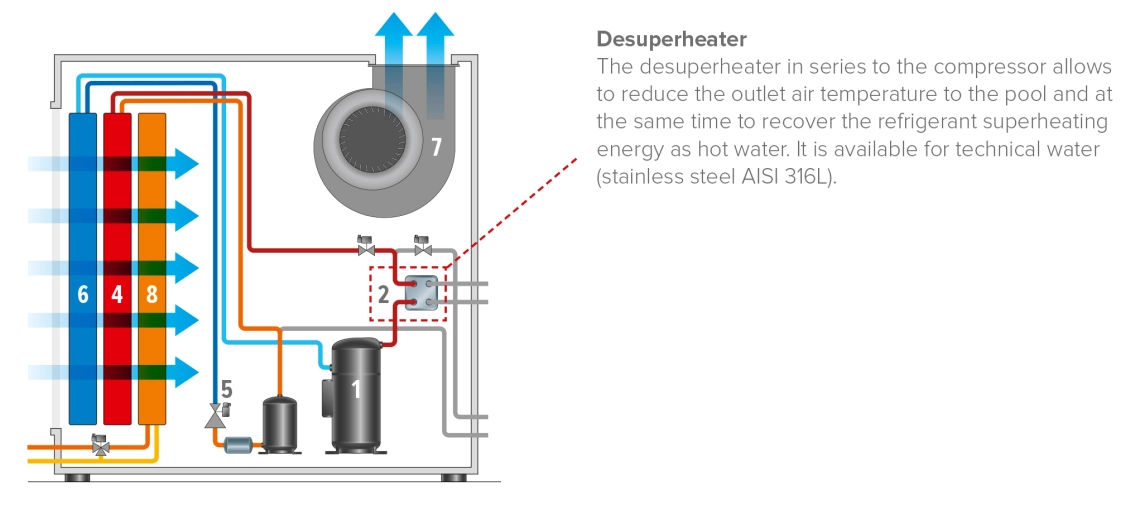

Princípio de funcionamento

1. Compressor, gás refrigerante R410A
2. Desuperaquecedor (opcional)
3. Condensador
4. Válvula de expansão termostática
5. Evaporador
6. Ventilador: transmissão direta para tamanhos até 0950, transmissão por correia para tamanhos a partir de 1100; ventilador EC radial opcional
7. Serpentina de água de pós-aquecimento ou pós-arrefecimento com válvula de 3 vias

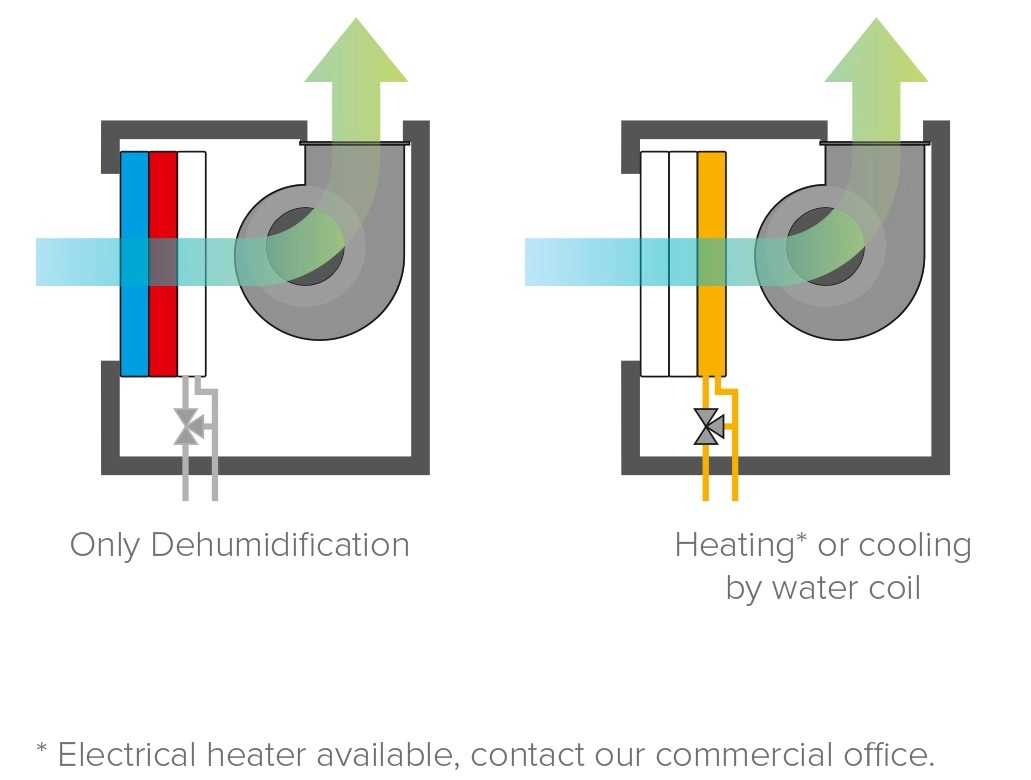

Modo de funcionamento

Opções padrão:

• Humidóstato mecânico
• Estrutura de suporte do filtro para a conduta de ar de admissão
• Crono-humidóstato eletrónico
• Serpentina de água quente/refrigerada com válvula de 3 vias
• Versão silenciosa -2 dB(A)
• Arrancador suave
• Manómetros
• Descongelação por gás quente
• Dessuperaquecedor de água de piscina
• Ventilador centrífugo de alta pressão estática

Controlo avançado:

• Ventiladores EC radiais
• terminal de controlo 0-10 V
• AAC: controlo automático do fluxo de ar
• Cartão de relógio para programação de horários
• Sensor de obstrução do filtro

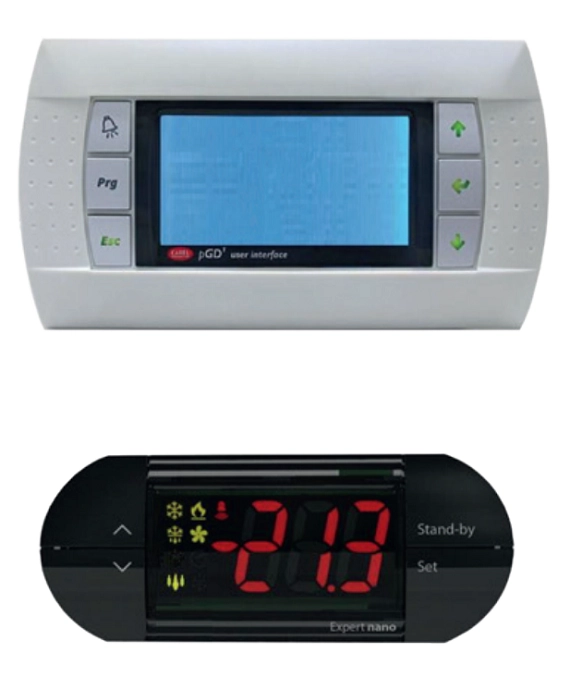

• Terminal de utilizador remoto
• Sonda TH para instalação em condutas
• Placa de série para Modbus, Lonworks, Bacnet, KNX,

conetividade Ethernet TM

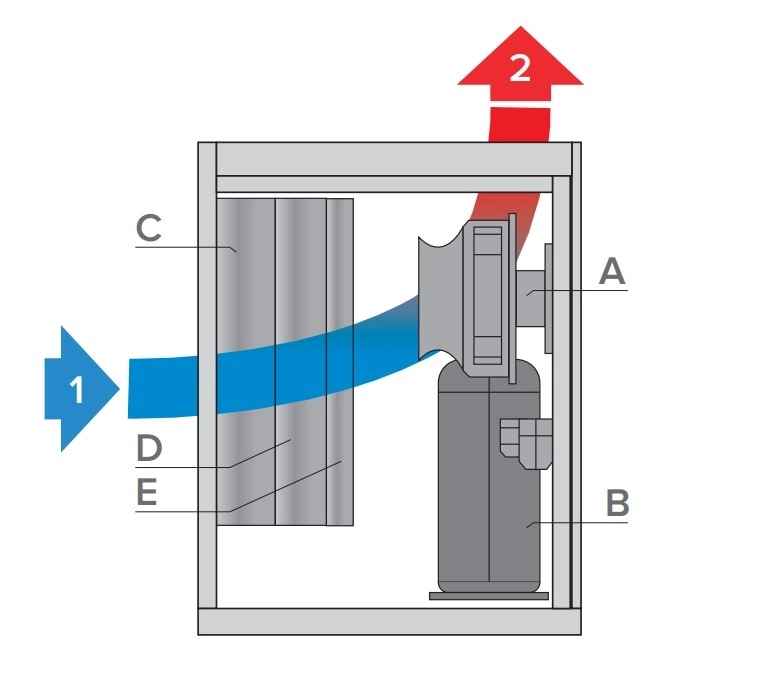

Legenda:

• А - Ventilador
• B - Compressor
• C - Evaporador
• D - Condensador
• E - Permutador de calor de água quente ou aquecedor elétrico (opção)

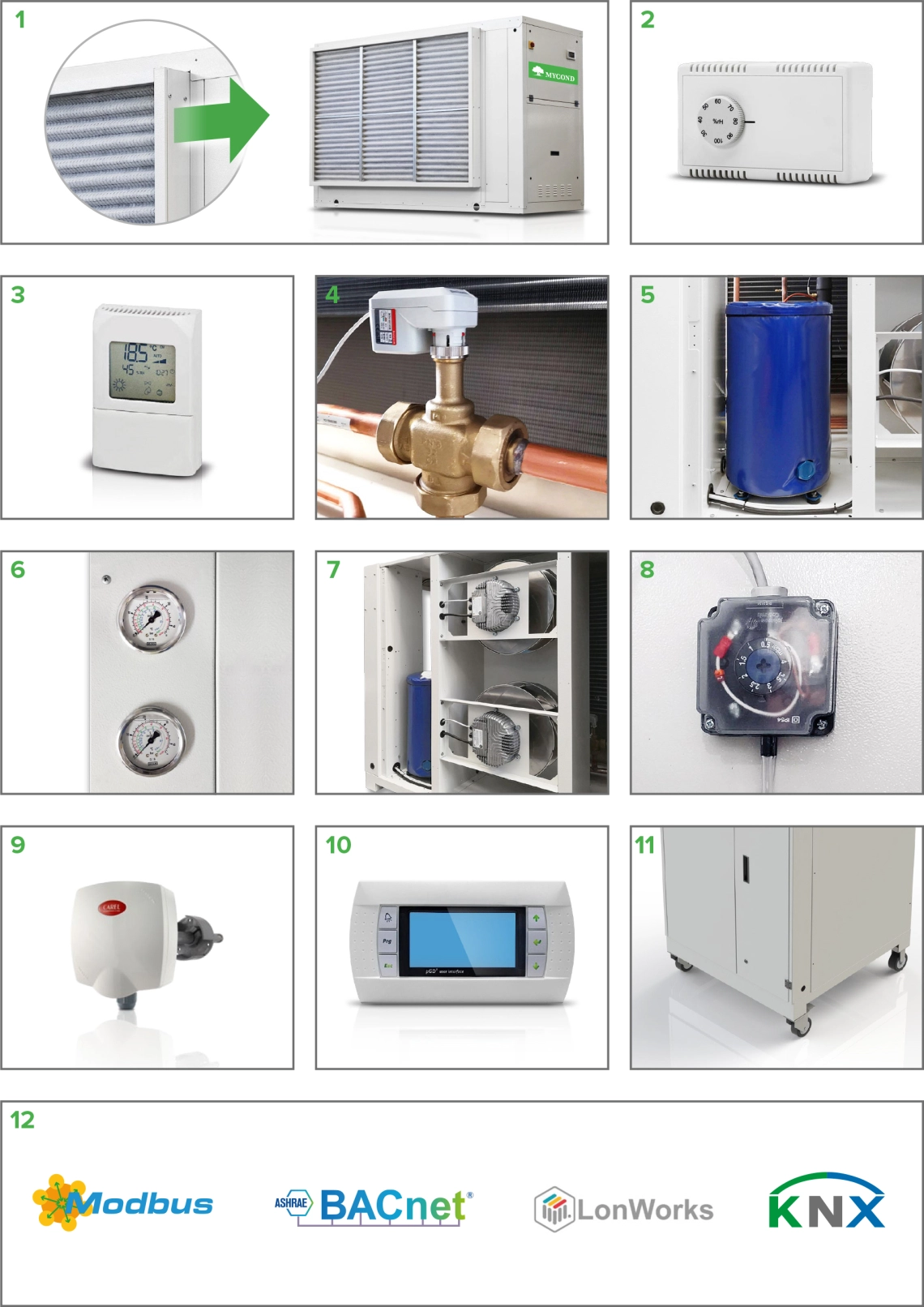

Opções:

• Estrutura de suporte do filtro para condutas de aspiração com filtros G2 ou G4 (1)
• Higróstato mecânico para instalação na parede (2)
• Crono-higróstato eletrónico (3)
• Serpentina de água com válvula de três vias modulante(4)

1. Apenas aquecimento
2. Apenas aquecimento, sobredimensionado
3. Arrefecimento/Aquecimento
4. Arrefecimento/Aquecimento, sobredimensionado

*3, 4 Incluindo tabuleiro de condensados e isolamento

• Versão silenciosa (5)
• Arranque suave
• Manómetros (6)
• Descongelamento por gás quente (obrigatório em caso de temperatura do ar inferior a 8°C)
• Dessuperaquecedor para água técnica ou de piscina (4)
• Ventilador centrífugo de alta pressão estática
• Ventilador radial EC (7)
• ACF: Controlo automático do caudal; permite escolher o caudal de ar diretamente no visor e mantê-lo também em caso de quedas de pressão variáveis devido aos filtros.
• Controlo avançado
• Cartão de relógio com programação horária: 2 modos de funcionamento (dia da semana ou feriado), 6 intervalos de tempo por modo de funcionamento. Parâmetros reguláveis: ligar/desligar, temperatura interior, humidade relativa interior.
• Sensor de filtros sujos (8)
• Sonda de temperatura e humidade para instalação em condutas (9)
• Terminal de utilizador remoto incluindo cabo de 20 m (10)
• Isolamento térmico adicional, espessura 20 mm ou 40 mm
• Rodas giratórias (11)
• Placa de série para BMS (12)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Placa de interface Ethernet ™, protocolos disponíveis: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet e Modbus TCP / IP
• Contacto para controlo do humidificador 0-10 V
• Versão para instalação no exterior



Opções para aplicações especiais

• Bobinas especiais para ambientes agressivos
• Painéis em aço inoxidável AISI 316L
• Condensador de água técnico
• Aquecedores eléctricos
• Condensador de água para piscinas

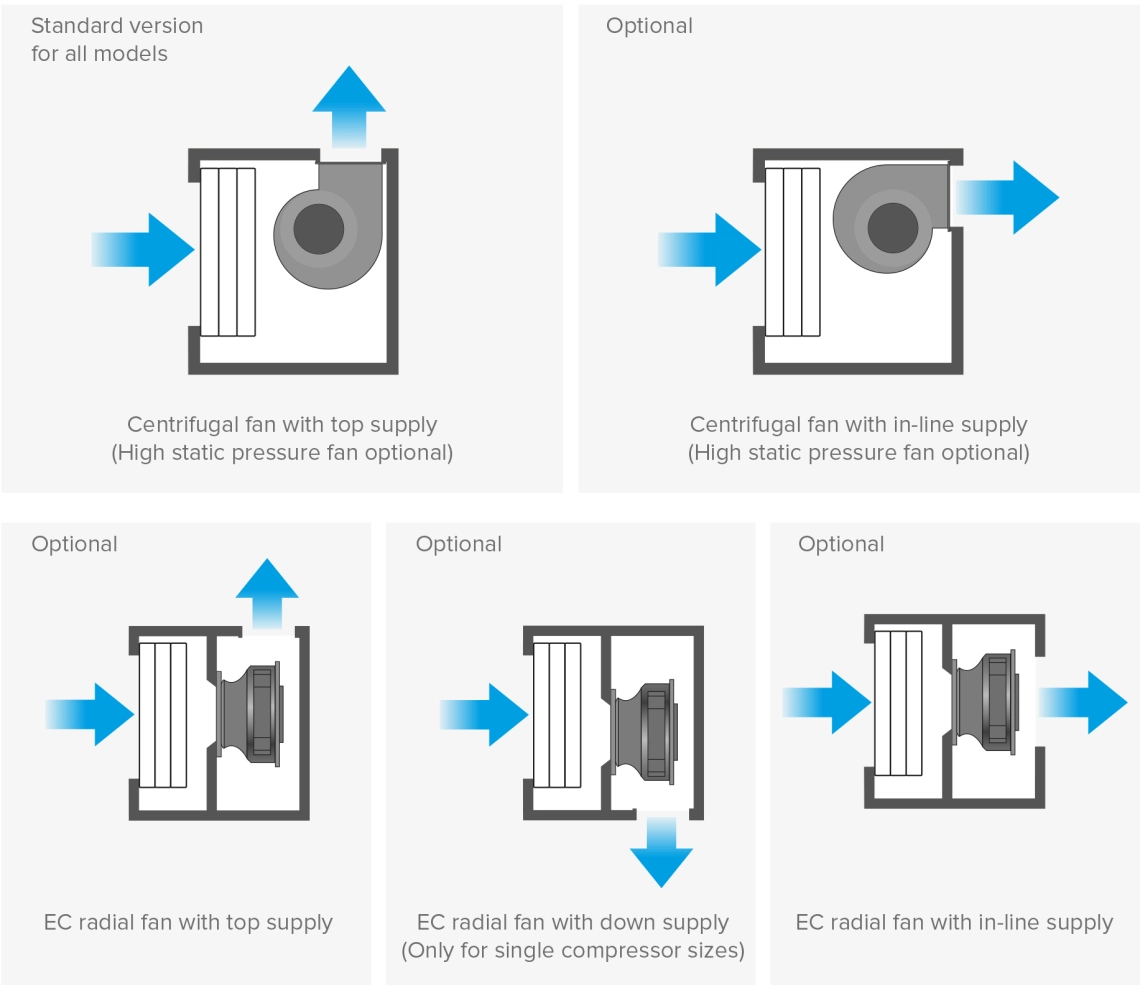

Tipo de ventiladores

Modo de funcionamento sazonal

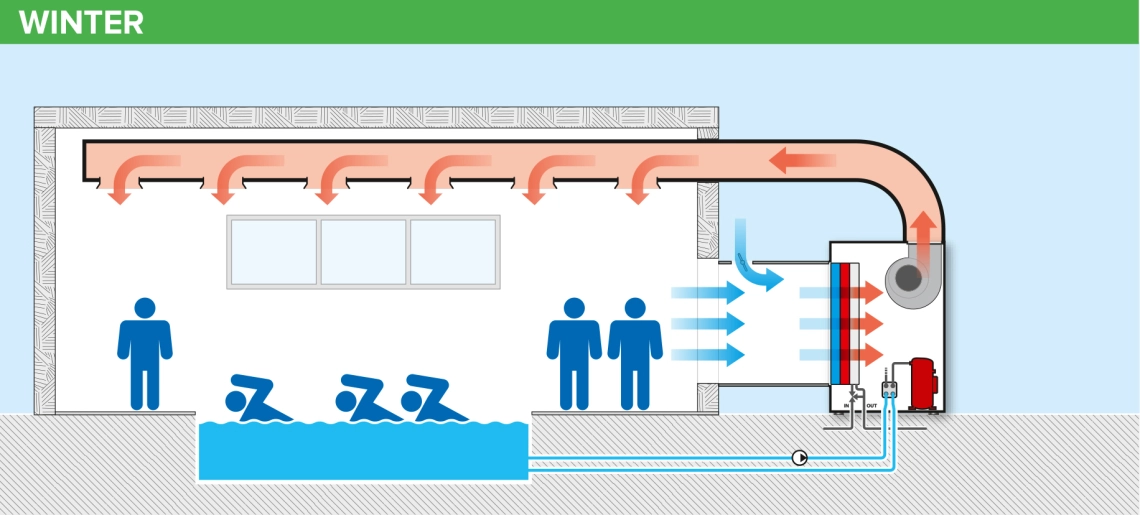

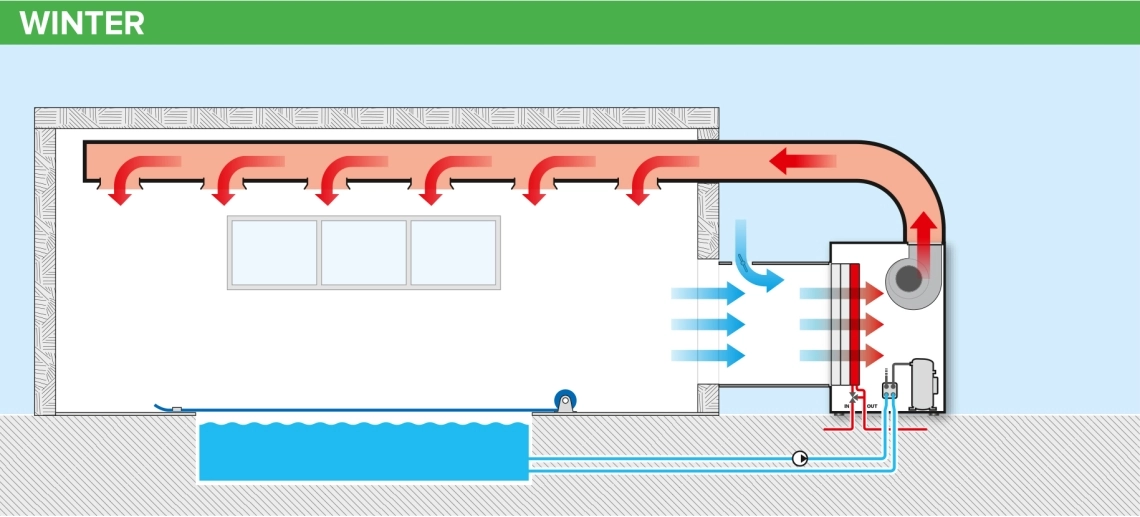

INVERNO: arranque, sem ocupantes, piscina coberta, aquecimento com serpentina de água quente.
Compressor: OFF
Serpentina de água quente: ON (opcional)
Desuperaquecedor: OFF (opcional)

INVERNO: funcionamento normal, piscina aberta, desumidificação.
Compressor: ON
Serpentina de água quente: OFF (opcional)
Desuperaquecedor: OFF (opcional)

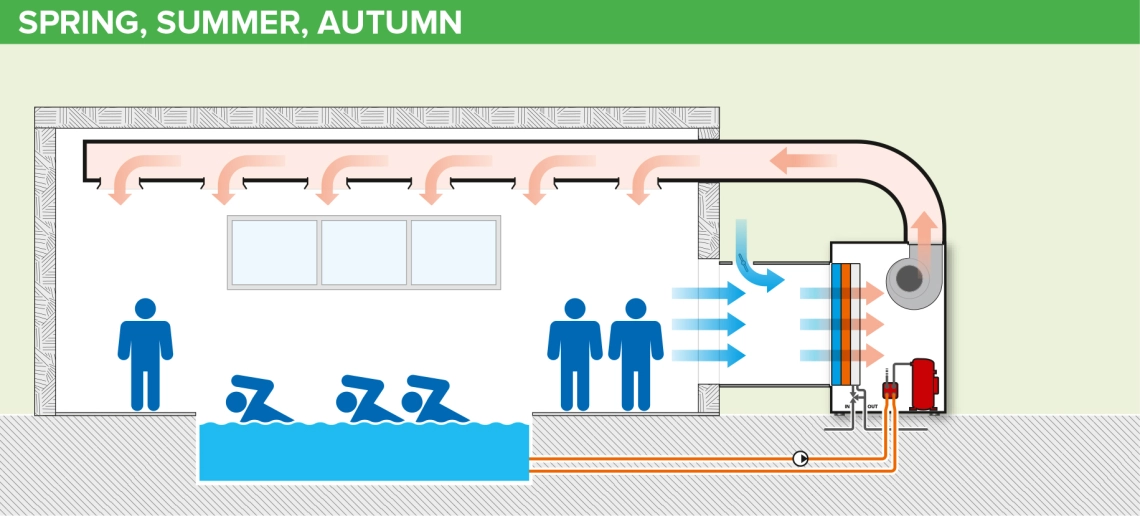

PRIMAVERA, VERÃO, OUTONO: funcionamento normal, piscina aberta, desumidificação com recuperação de calor (dessuperaquecedor)
Compressor: ON
Serpentina de água quente: OFF (opcional)
Dessuperaquecedor: ON (opcional)

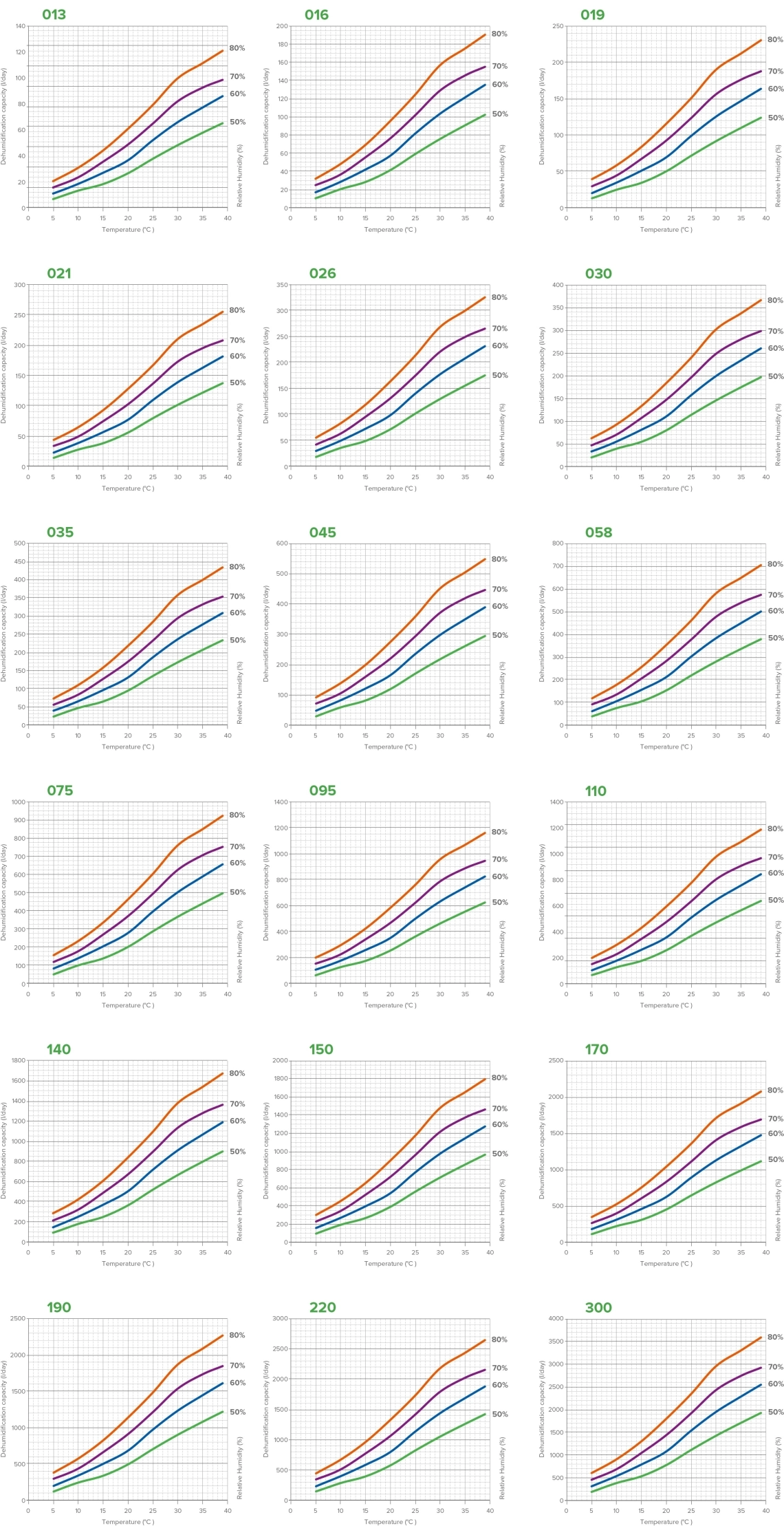

Gráfico de desempenho

Dimensões

Todos os dados referem-se a: temperatura do ar 30 °C, humidade relativa 80%, temperatura da água 80/70 °C

Nota:
MID - versão standard (industrial)
MSP - versão para água de piscina
