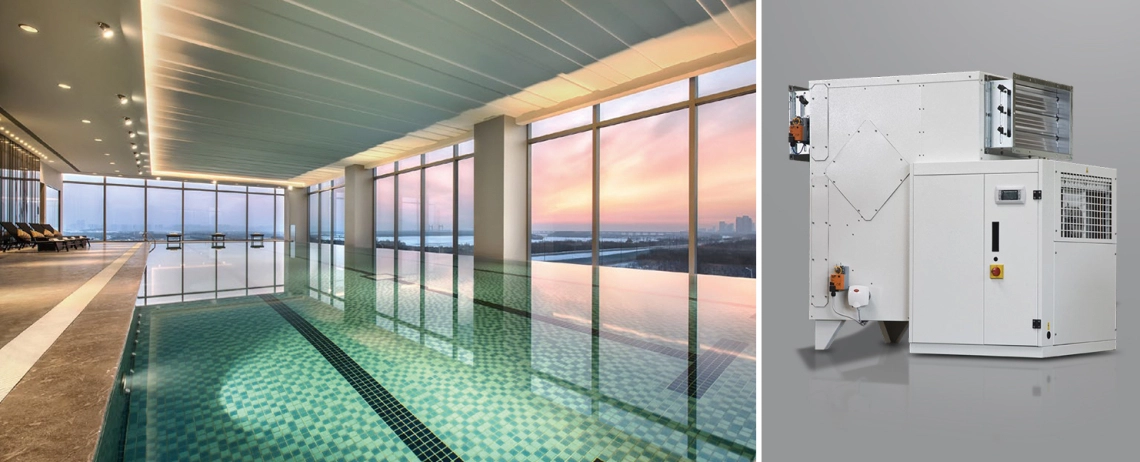

Desumidificadores de ar para piscinas série MSTR / MSPR

Os desumidificadores de ar de alta eficiência MSTR / MSPR foram concebidos para o controlo abrangente da temperatura, humidade, recuperação de calor e climatização do ambiente em piscinas cobertas e ambientes corrosivos.

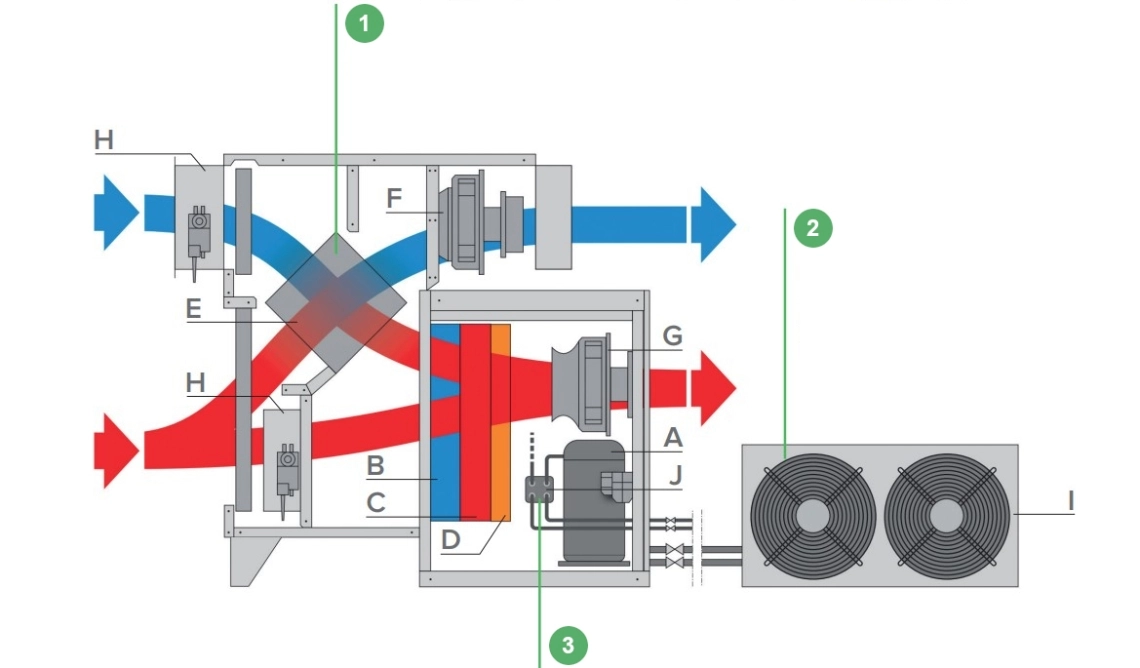

Esquema de princípio

Legenda:

• A - Compressor
• B - Evaporador
• C - Condensador
• D - Permutador de calor auxiliar de aquecimento/arrefecimento (a pedido)
• E - Permutador de calor de placas de fluxo misto
• F - Ventilador EC de exaustão
• G - Ventilador EC de alimentação
• H - Válvula motorizada
• I - Condensador remoto (nos modelos MSTR)
• J - desuperaquecedor (a pedido)

As unidades MSPR / MSTR são ideais para piscinas que, para além de necessitarem de desumidificação, devem também renovar o ar interior sem dispersar o calor para o exterior. As unidades da série MSPR / MSTR são concebidas para utilização em piscinas pequenas, médias e grandes, onde é necessária a regulação do nível de humidade e/ou a prevenção de fenómenos de condensação, onde é necessária uma troca de ar constante, mesmo com um funcionamento de 24 horas. O recuperador de alta eficiência garante rendimentos até 80% e a estrutura é particularmente adequada para ambientes onde existe a presença de substâncias corrosivas como o cloro.

Parâmetros:

• Capacidade de desumidificação de 100 l/dia a 4650 l/dia
• Caudal de ar de 900^m3/h a 35000^m3/h
• Instalação na sala de serviço
• Painéis de aço galvanizado, pintados no interior e no exterior
• Permutadores de calor de alhetas com revestimento protetor, adequados para utilização num ambiente corrosivo
• Recuperador de fluxo misto com alhetas de alumínio com revestimento protetor
• Componentes electrónicos à prova de cloro
• Tabuleiro de drenagem em aço inoxidável
• Ventilador centrífugo com inversor eletrónico
• Dessuperaquecedor de água de piscina (a pedido)

A gama MSPR/MSTR utiliza apenas ventiladores radiais EC com inversores incorporados com elevada eficiência energética. A Mycond desenvolveu um sofisticado software de regulação para definir, medir e controlar o caudal de ar dos desumidificadores MSPR/MSTR, eliminando quaisquer problemas decorrentes do cálculo incorreto da perda de carga nas condutas, tornando assim a instalação do desumidificador e a colocação em funcionamento do sistema extremamente simples e rápida, reduzindo o tempo e os custos de instalação. Estas unidades foram concebidas para serem ligadas a condutas rígidas. A série é composta por 20 modelos, que vão desde 100 L/dia e 900^m3/h até 4.600 L/dia e 35.000^m3/h.

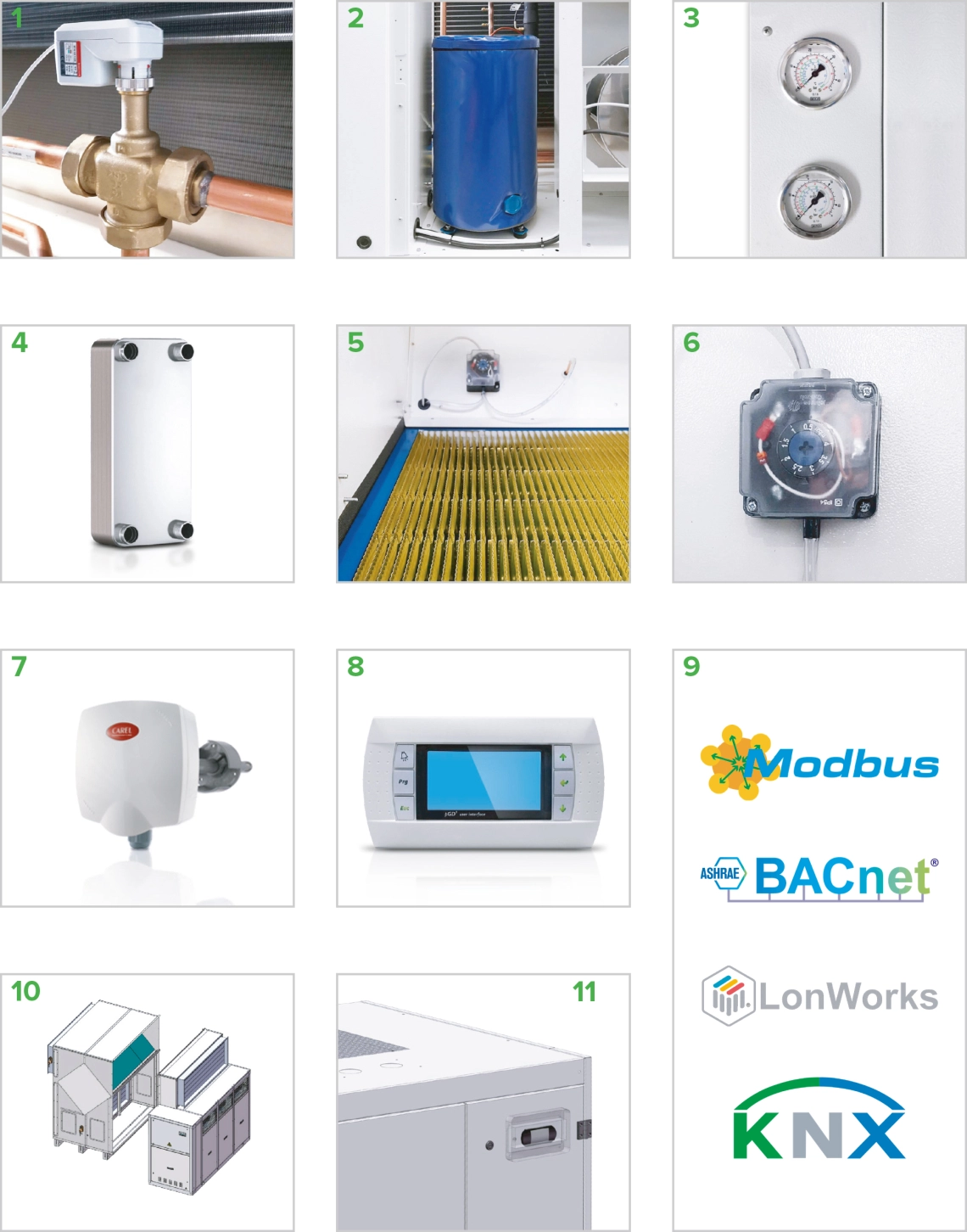

Opções

• Filtros G4 ou F7
• Serpentina de água com válvula de três vias modulante * (1)

1. Apenas aquecimento
2. Apenas aquecimento, sobredimensionado
3. Arrefecimento/Aquecimento
4. Arrefecimento/Aquecimento, sobredimensionado

*3, 4 Incluindo tabuleiro de condensados e isolamento.

* É possível instalar apenas uma serpentina de água; para tamanhos até 0300, válvula de três vias on/off.

• Kit de arrefecimento livre: permite arrefecer utilizando ar exterior quando a sua temperatura é inferior à do ar interior
• Versão silenciosa (2)
• Arranque suave
• Manómetros (3)
• Descongelação por gás quente (obrigatória em caso de temperatura do ar inferior a 8°C)
• Dessuperaquecedor para água técnica ou de piscina (4)
• ACF: Controlo automático do caudal; permite escolher o caudal de ar diretamente no visor e mantê-lo também em caso de quedas de pressão variáveis devido aos filtros. (5)
• Sensor de filtros sujos (6)
• Sonda de temperatura e humidade para instalação em condutas (7)

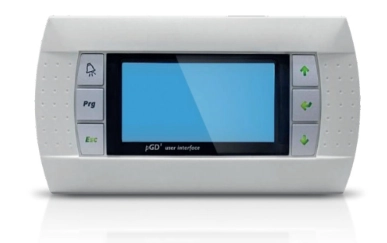

• Terminal de utilizador remoto, incluindo cabo de 20 m (8)
• Isolamento térmico adicional, espessura 20 mm ou 40 mm
• Placa de série para BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Placa de interface Ethernet ™, protocolos disponíveis: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet e Modbus TCP / IP
• Versão em duas peças (10)
• Versão para instalação no exterior (11)
• Contacto para controlo do humidificador 0-10 V (Humidificador não fornecido pela MYCOND)

Opções para aplicações especiais

• Serpentinas especiais para ambientes agressivos
• Painéis em aço inoxidável AISI 316L
• Alimentação eléctrica 60 Hz
• Condensador de água técnico
• Aquecedores eléctricos
• Condensador de água da piscina

Modo de funcionamento sazonal

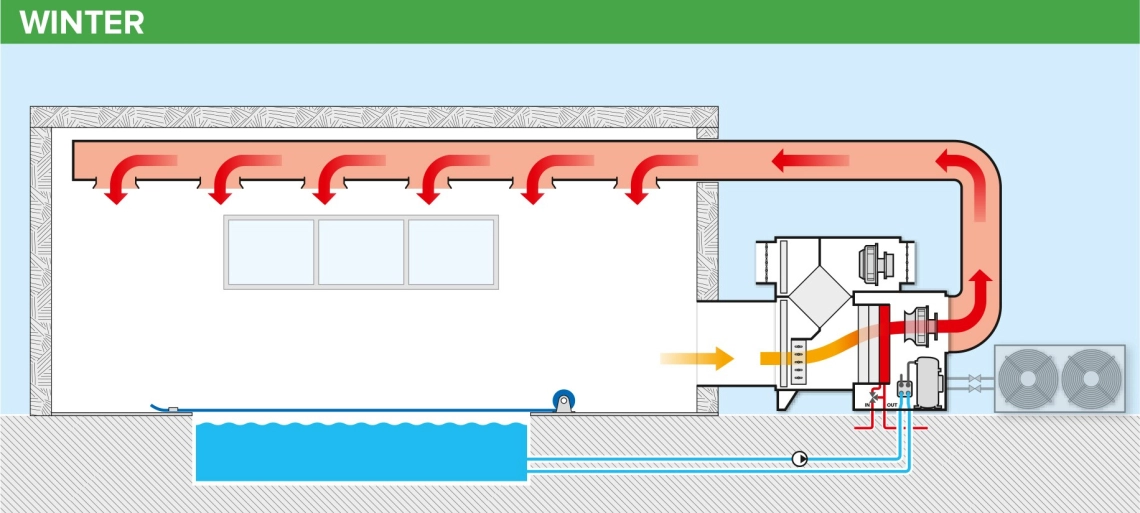

INVERNO: arranque, sem ocupantes, piscina coberta, aquecimento com serpentina de água quente.
Compressor: OFF
Serpentina de água quente: ON (opcional)
Dessuperaquecedor: OFF (opcional)
Condensador remoto: OFF (modelos MSPR)
Ar externo: OFF

INVERNO: funcionamento normal, piscina aberta, desumidificação.
Compressor: ON
Serpentina de água quente: OFF (opcional)
Dessuperaquecedor: OFF (opcional)
Condensador remoto: OFF (modelos MSPR)
Ar externo: LIGADO

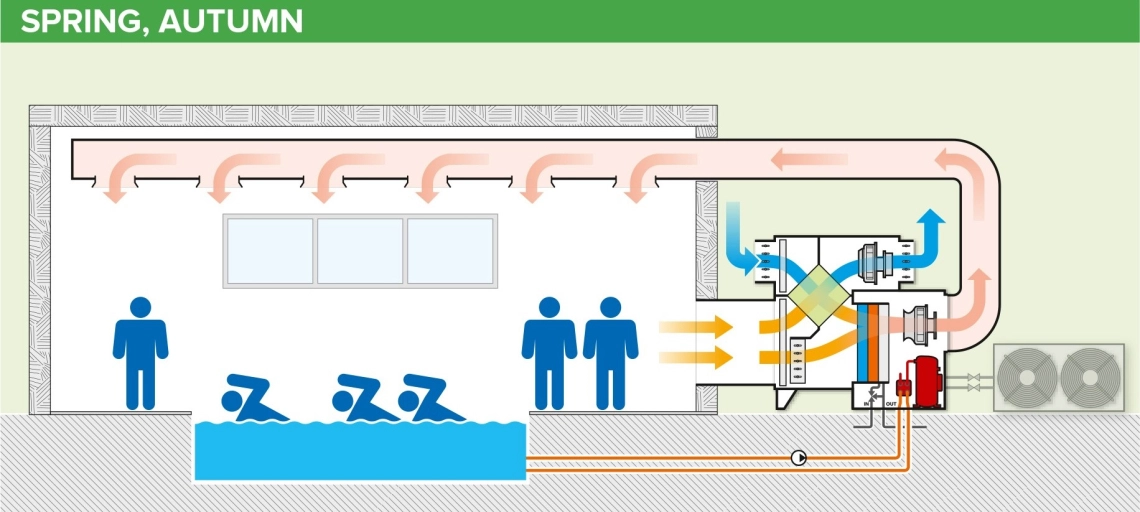

PRIMAVERA, OUTONO: funcionamento normal, piscina aberta, desumidificação com recuperação de calor (dessuperaquecedor)
Modo de funcionamento Free cooling disponível (opcional).
Compressor: ON
Serpentina de água quente: OFF (opcional)
Desuperaquecedor: ON (opcional)
Condensador remoto: OFF (modelos MSPR)
Ar externo: LIGADO

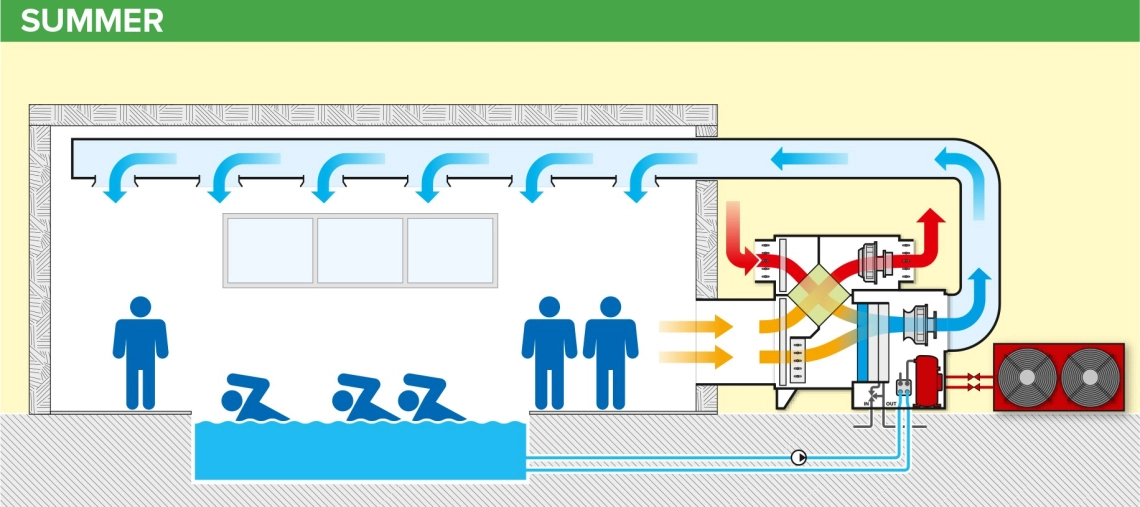

VERÃO: funcionamento normal, piscina aberta, desumidificação e arrefecimento (condensador remoto)
Compressor: ON
Serpentina de água quente: OFF (opcional)
Dessuperaquecedor: OFF (opcional)
Condensador remoto: ON (modelos MSPR)
Ar externo: LIGADO

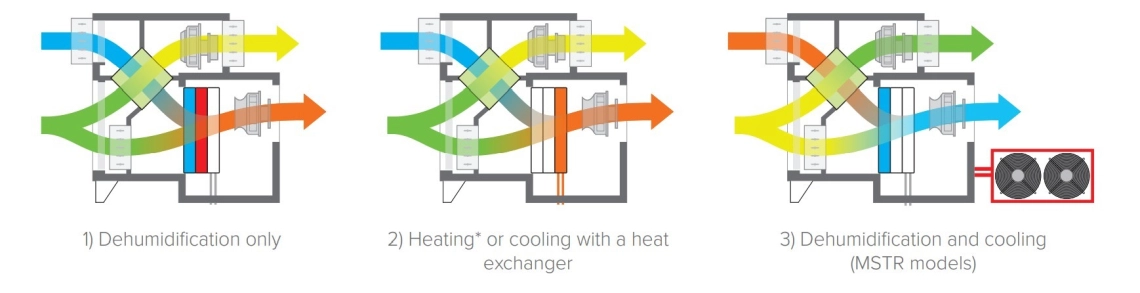

Fluxos de ar:

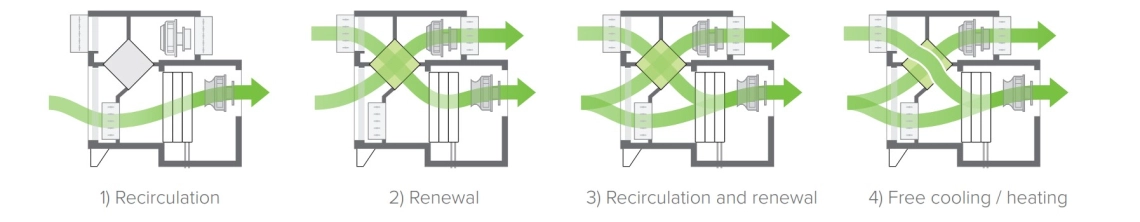

Modo de funcionamento:

* Para um aquecedor elétrico opcional, contactar o escritório de vendas do fabricante.

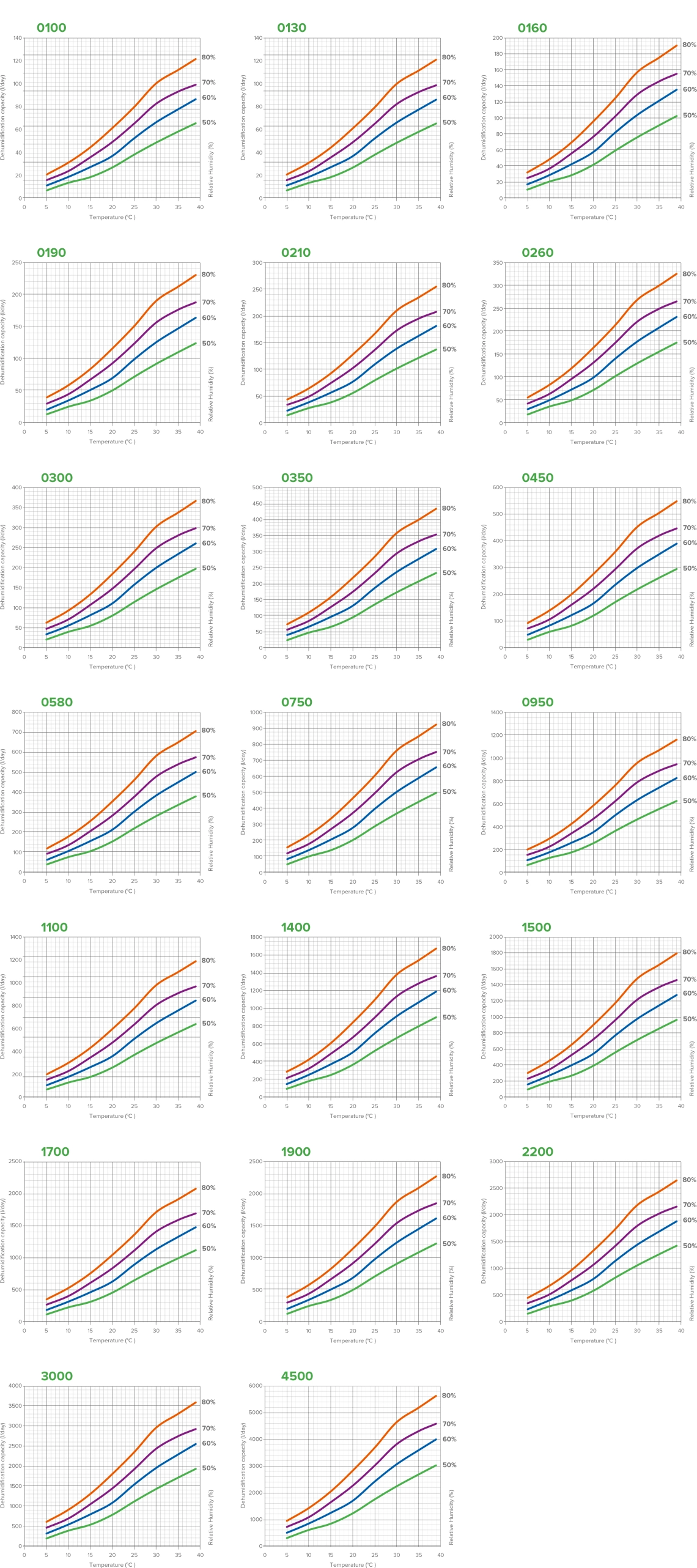

Gráfico de desempenho

1. Ar de entrada: 30°C - 80% HR; entrada/saída de água: 80/70°C; ar exterior: 30°C - 50% HR; 100% de recirculação.
2. Ar interior: 26°C - 60% RH; ar exterior: -5°C - 80% RH.

Nota:
MSTR - versão standard (industrial)
MSPR - versão para água de piscina
