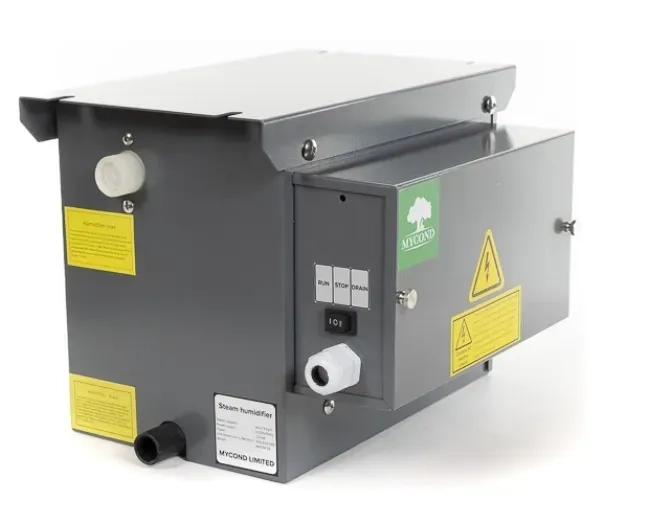

Humidificador de ar da série MHDM-3S

A série MHDM é constituída por humidificadores de conduta de vapor

Este tipo de humidificador ferve a água para produzir vapor quente, que é introduzido no fluxo de ar criado pela ventoinha. O vapor quente mata as bactérias e o bolor. Mas existe um risco potencial de queimaduras durante o seu funcionamento.

Parâmetros:

  • O humidificador da série MHDM é utilizado em pequenas unidades, como terminais de ventiladores ou pequenas unidades de fornecimento de ar fresco, onde é necessário um pequeno humidificador a vapor. É particularmente adequado para instalação sob o teto ou outras aplicações com um sistema de ventilação suspenso
  • O design compacto, com apenas 260 mm de altura, permite a instalação em espaços reduzidos sob o teto
  • O humidificador é fácil de fixar
  • O cilindro pode ser facilmente substituído
  • Múltiplos sistemas de segurança
  • A unidade é fornecida com uma mangueira de vapor e um tubo de distribuição de vapor

Aplicações:

  • Salas de computadores
  • Sistemas de ar condicionado domésticos
  • Laboratórios
  • Cirurgias
  • Fábricas de eletrónica
  • Hospitais
  • Casas particulares
  • Hotéis
  • Escritórios

Influência da humidade relativa na saúde humana

Sterling e Arundel demonstraram, no seu estudo fundamental realizado em 1986, que as condições ideais para a saúde humana são 40-60% de HR a temperaturas ambiente normais.
Os profissionais de AVAC continuam a utilizar esta investigação como a principal fonte para definir os padrões para um ambiente saudável estabelecidos pela Sociedade Americana de Engenheiros de Aquecimento, Refrigeração e Ar Condicionado (ASHRAE).
Em primeiro lugar, a manutenção de uma humidade relativa entre 40-60% evita a secura da pele e das membranas mucosas dos olhos, nariz, etc. Além disso, o impacto de vírus, bactérias e alergénios encontrados no ambiente é reduzido neste intervalo de humidade relativa, como podemos ver no gráfico abaixo.

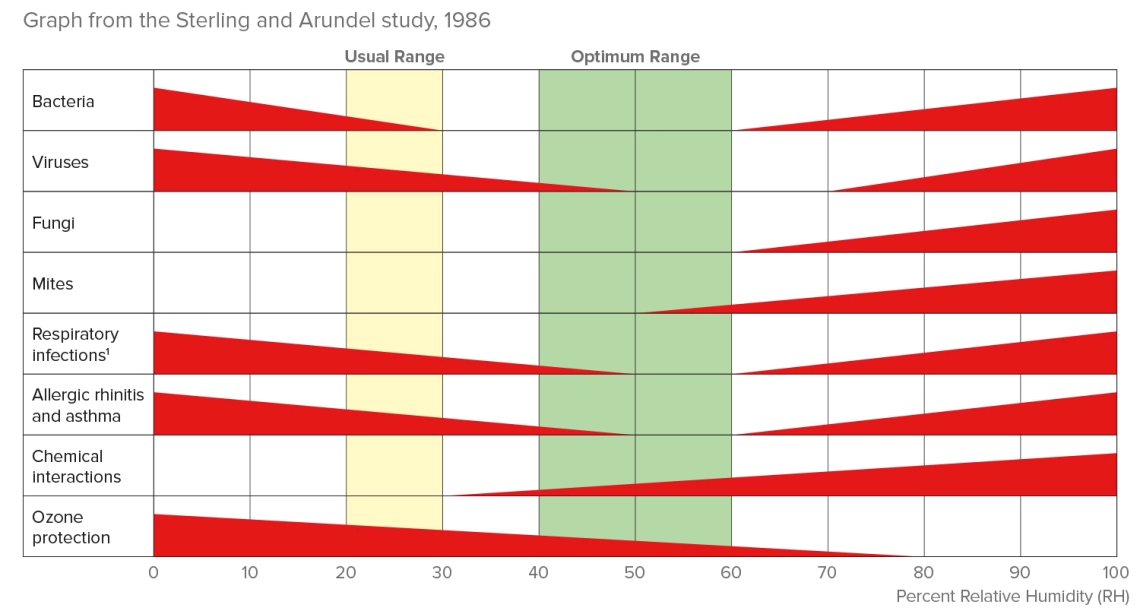

Gama de humidade relativa ideal para um ambiente saudável


Optimum relative

Proteção da saúde

A manutenção de níveis de humidade saudáveis em casas, escritórios, hospitais, clínicas e outras instalações de cuidados de saúde reduzirá a propagação de vírus. Isto criará uma proteção adicional para o pessoal e para os doentes durante a pandemia de COVID-19.
É muito importante manter um nível de humidade relativa na gama de 40...60% para

  • Reduzir a maior parte da atividade viral
  • Proteger as barreiras naturais do nosso corpo contra a secagem
  • Proporcionar a auto-limpeza do trato respiratório, ajudando a nossa proteção antiviral inata

Caraterísticas da utilização do humidificador de condutas de vapor

  • Ligação ao sistema central de abastecimento de água
  • O vapor de alta temperatura mata a maioria dos tipos de germes, bactérias e fungos
  • Operação totalmente automatizada sem a participação do utilizador
  • Renovação automatizada da água para reduzir a concentração de sais
  • Não arrefece o ar fornecido à divisão

Acessórios:

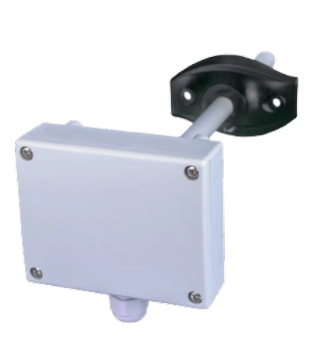

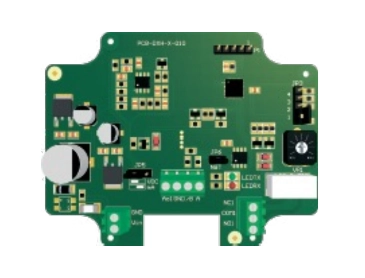

Humidóstato de conduta


Os sensores/interruptores da série DXH foram concebidos para
medir a humidade relativa em condutas com um sensor digital
integrado, auto-calibrável e isento de manutenção. Quatro gamas predefinidas, juntamente com uma
gama definível pelo utilizador, permitem configurar uma janela de medição
ideal. As unidades têm uma saída analógica
e uma saída de relé, juntamente com uma porta de comunicação Modbus RTU
(RS485).

Caraterísticas principais :

  • Conceção baseada em microcontrolador
  • 1 saída analógica e 1 saída de relé
  • Porta de comunicação Modbus RTU (RS485)
  • Múltiplas gamas de medição disponíveis
  • Ponto de referência de comutação selecionável
  • Histerese fixa e selecionável
  • Algoritmo inovador de auto-calibração
  • Estabilidade e exatidão a longo prazo
Especificações Parâmetros
Saídas 1 saída analógica (0-10 VDC / 0-20 mA)
1 saída de relé C/O (230 VAC / 2 A)
Consumo de energia Sem carga: máximo 55 mA
Carga total: máximo 75 mA
Resistência de carga modo 0-10 VDC > 500 Ω
Modo 0-20 mA < 500 Ω
Gamas de sensores 20-90 % rH 0-60 % rH
0-80 % rH 0-95 % rH
Gama de sensores (seleção Modbus) 0-95 % rH, livremente selecionável
Histerese fixa em modo autónomo 5 % rH
Valores de histerese (seleção Modbus) 1 / 3 / 5 / 7 / 10 % rH
Ponto de comutação Selecionável por trimmer ou via Modbus RTU
Precisão ±3%rH(0-95 %rH)
Norma de proteção Invólucro: IP54, sonda: IP20
Condições ambientais Temperatura 0-50 °C
Humidade rel. < 95 % rH (sem condensação)

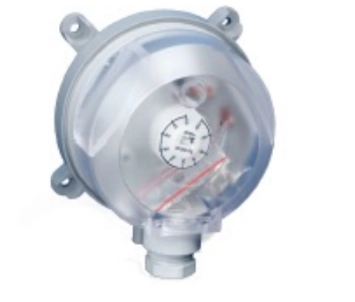

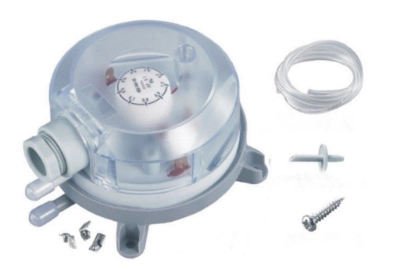

Interruptor de pressão diferencial

Estes sensores são interruptores de pressão diferencial ajustáveis de alta precisão
que permitem monitorizar
a sobrepressão, a subpressão e a pressão diferencial do ar ou de outros gases não combustíveis e não corrosivos

pressão diferencial do ar ou de outros gases não combustíveis e não
corrosivos. O ponto de regulação pode ser ajustado utilizando

um botão calibrado e graduado para a pressão de comutação,
ou utilizando uma chave de fendas e um manómetro para o ΔP de comutação
.

Caraterísticas principais:

  • Sensibilidade de alta precisão
  • Versões disponíveis para uma variedade de gamas de pressão
  • Ponto de ajuste de comutação ajustável (DP)
  • Longa vida mecânica
Especificações Parâmetro
Pressão de funcionamento 20-200 Pa
Ciclos de vida mecânica 10.000.000 operações
Diafragma Silicone
Proteção IP54 (de acordo com a norma EN 60529)
Condições ambientais temperatura -20 a +85 °С, humidade relativa ≤ 95 %
Classificação dos contactos max. 1,0 A (0,4) / 250 VAC (VDE 0630, EN 1854)
Dimensões 104*86*57 mm

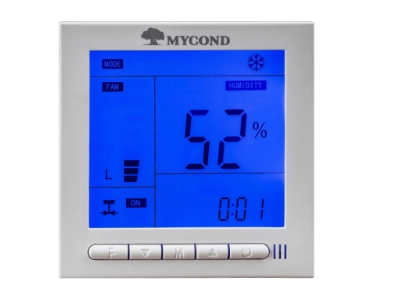

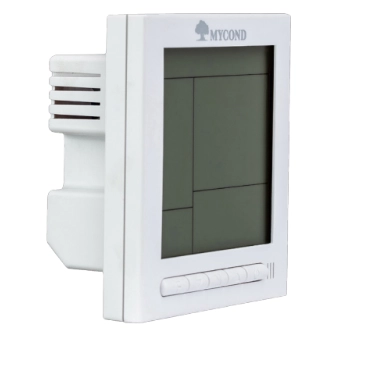

Umidostato de parede Mycond JS 401

O JS401 é um controlador multifuncional de última geração
para monitorização precisa dos parâmetros de temperatura e humidade
. É a escolha perfeita para sistemas de controlo climático
em edifícios residenciais ou instalações comerciais
.

Caraterísticas principais:

  • Controlo por botão
  • Ecrã grande e escuro com retroiluminação azul
  • Tipo de letra grande
  • Ajuste da humidade entre 10% e 90%
  • Modo programável
  • Estes controladores são utilizados principalmente para humidificação e desumidificação
Especificações Parâmetros
Alimentação eléctrica 220VAC ± 10 %
Consumo de energia < 2 W
Gama de medição temperatura 1 - 99 °С, humidade relativa 20 - 90 %
Precisão temp ±3 % °C, ±5 % rH
Relé AC220V - 5A
Condições ambientais temp 0 a + 50 °С, humidade relativa ≤ 95 %
Dimensões 86 х 86 х 15 mm
caixa de instalação 60 мм (EURO)

Caraterísticas Unidades МHDM-3S
Capacidade kg/h 0,5-3
Consumo de energia kW 2,2
Dimensões (CxLxA) mm 320х240х260
Alimentação eléctrica fases / V / Hz 1/220/50

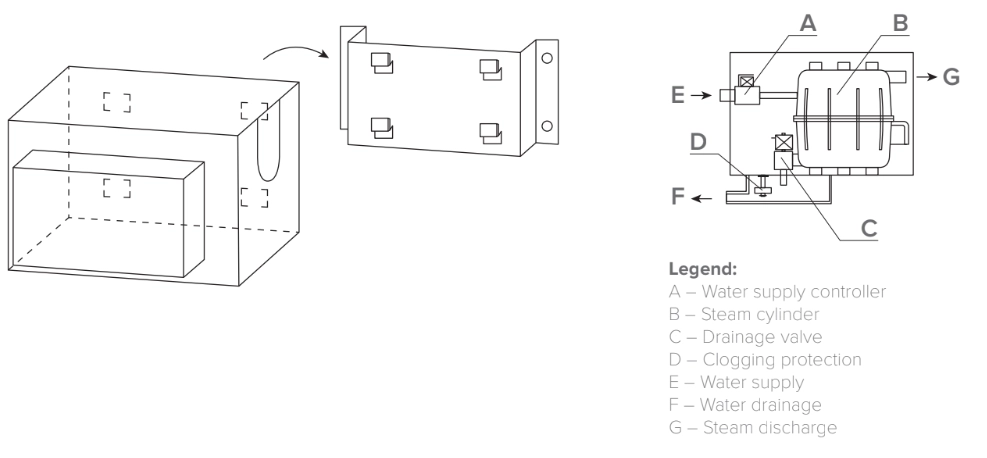

Esquema de ligação do MHDM-3S

Instalação do MHDM-3S \ instalação do desumidificador MHDM-3S

scheme

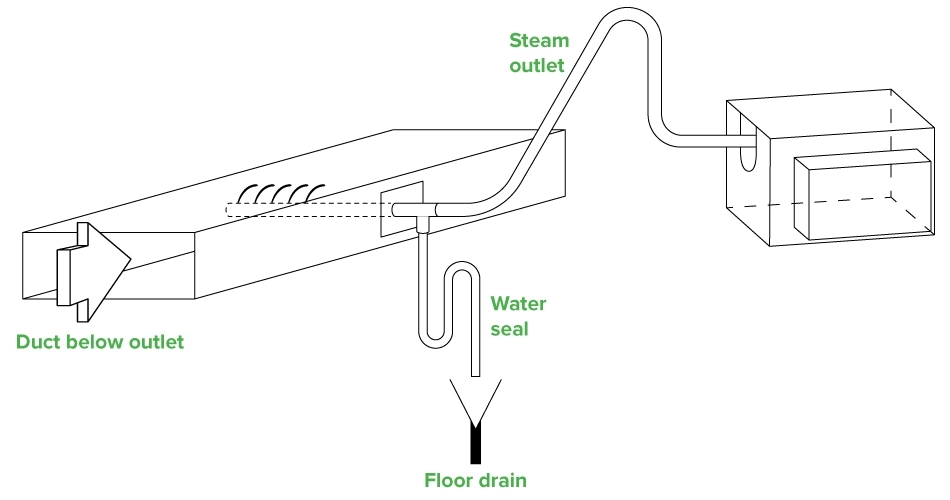

Instalação do MHDM-3S

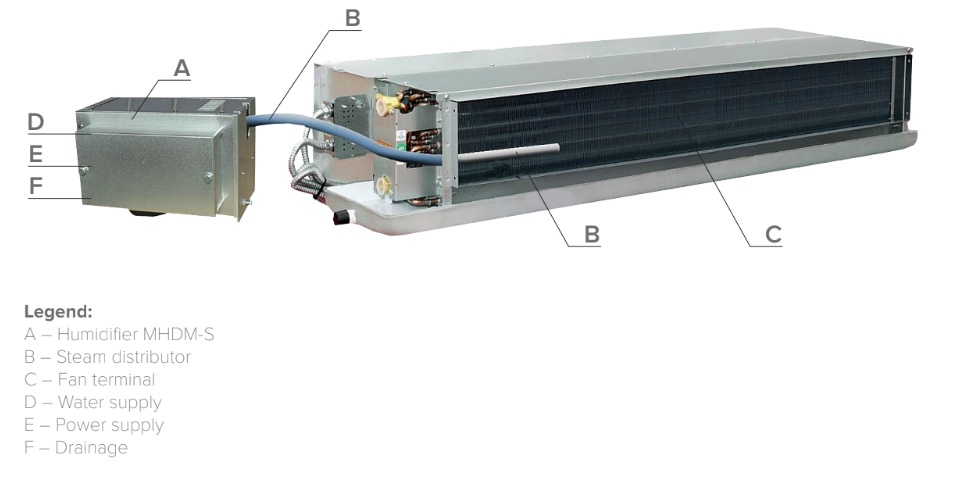

Instalação de um desumidificador MHDM-3S num terminal de ventilador

MHDM-3S installation

scheme_2
