MRF 6

Estas melhorias fazem com que os sistemas MRF-6 se tornem mais robustos e versáteis, criando oportunidades para lidar com projectos de ar condicionado e refrigeração maiores e mais complexos.

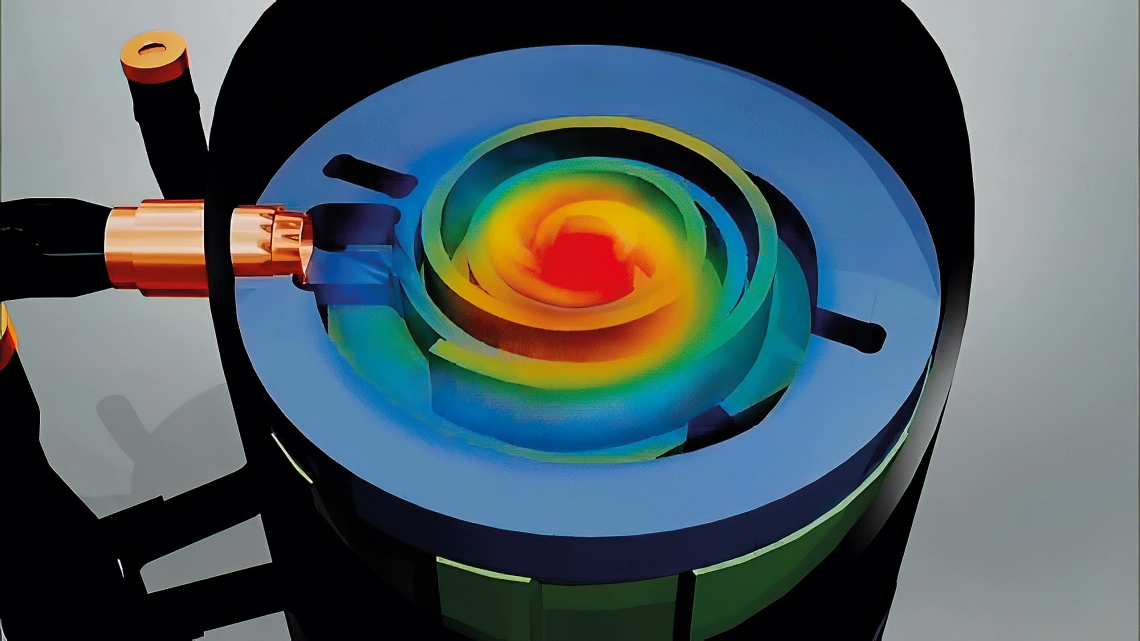

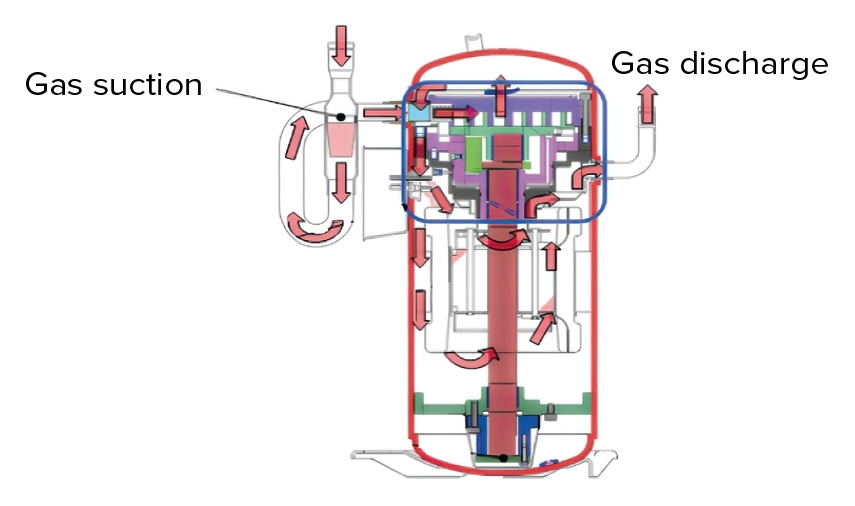

Tecnologias de compressor

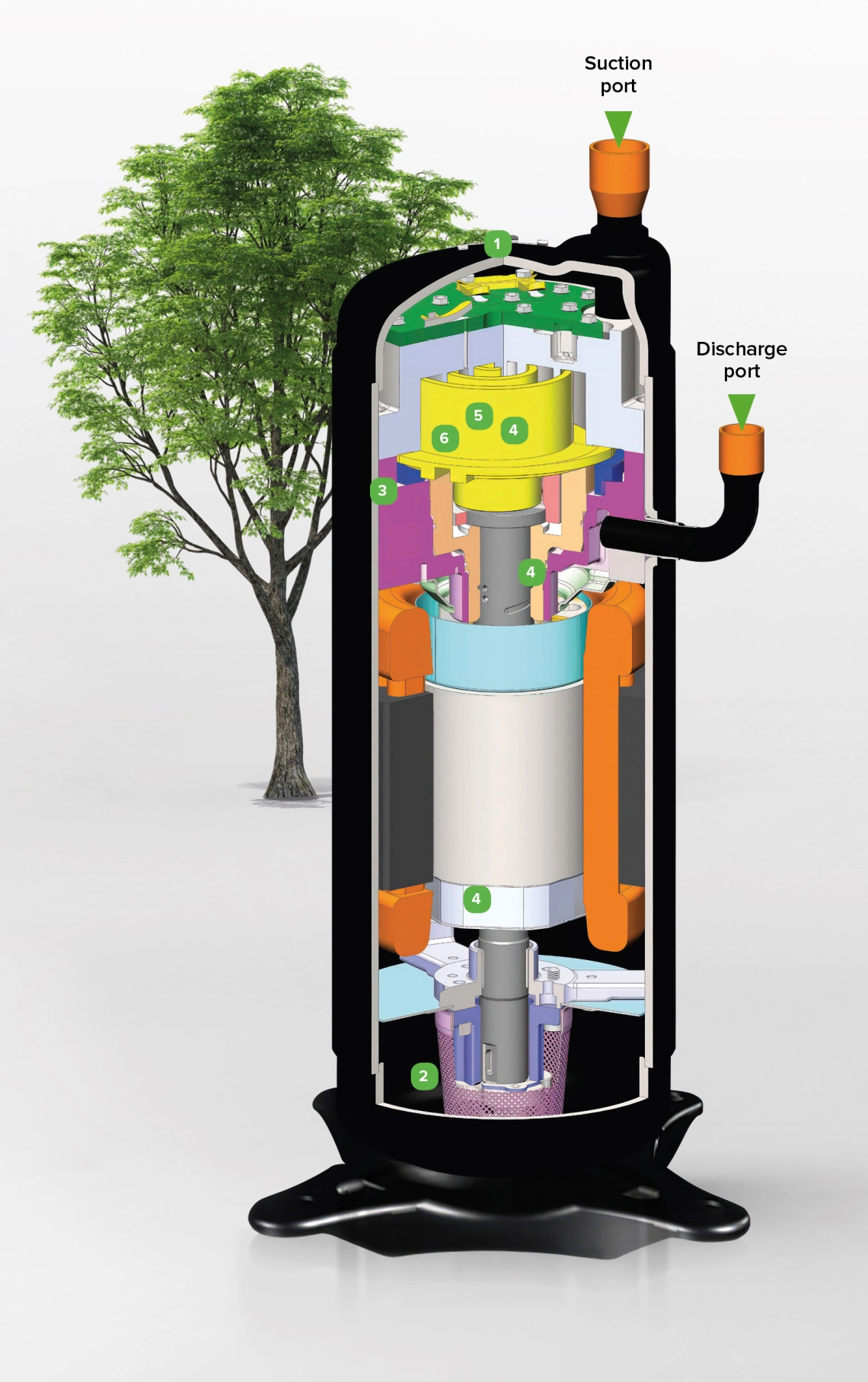

A nova série MRF inclui compressores scroll avançados com duas válvulas de descarga adicionais. A nova construção permite um controlo ótimo da pressão no interior do compressor. Devido a este melhoramento, a estabilidade das operações a velocidades de rotação altas e baixas foi significativamente melhorada. E foi atingido um baixo nível de pulsações da pressão de descarga. Os parâmetros de funcionamento melhorados aumentam a vida útil do compressor e reduzem o consumo de energia dos sistemas como um todo

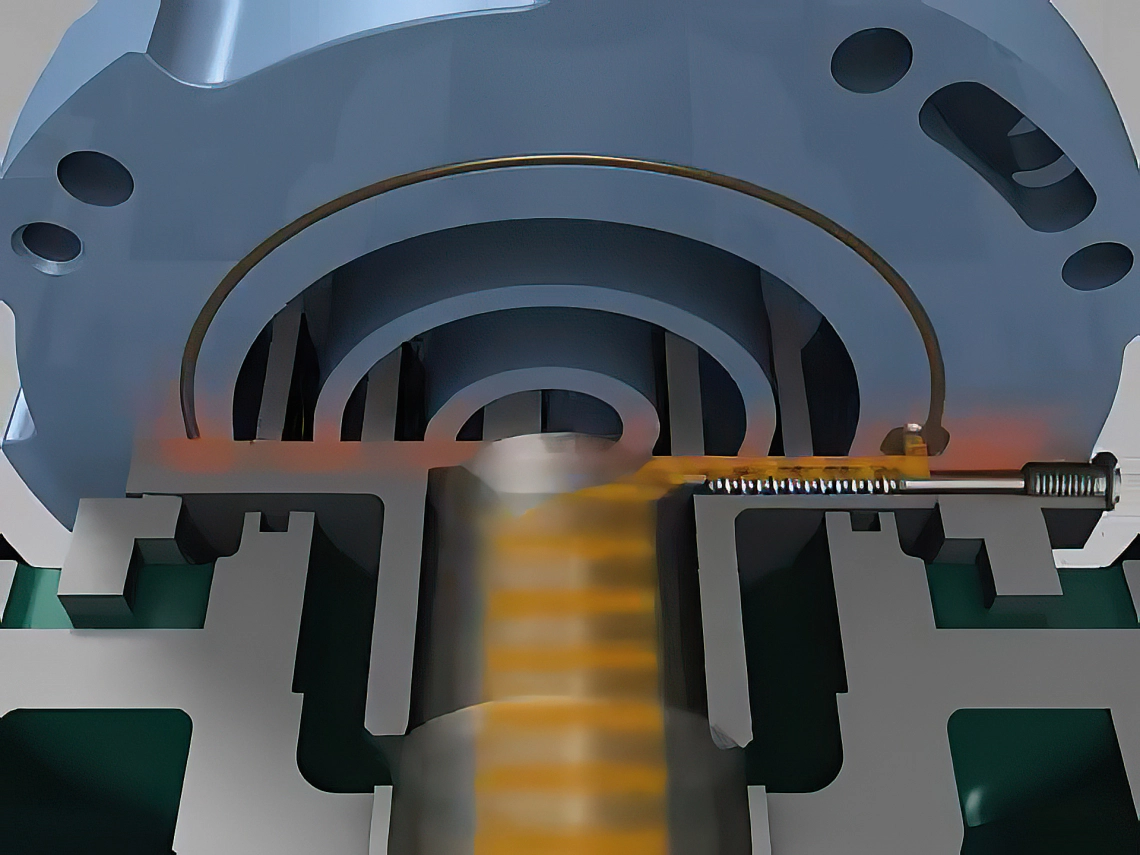

1. Tecnologia de válvula de alívio : ao libertar o excesso de compressão durante o processo de compressão, esta tecnologia reduz a perda de compressão para melhorar o desempenho e a eficiência do compressor quando funciona na área de compressão.
2. Tecnologia de lubrificaçãode óleo de alta eficiência. O fornecimento de lubrificação de óleo foi concebido para garantir a eficiência da película de óleo do rolamento em todas as condições de funcionamento, incluindo a baixa velocidade de funcionamento, utilizando a tecnologia de fornecimento de diferença de pressão.
3. Tecnologia do Mecanismo de Conformidade da Estrutura. Este mecanismo foi concebido para fazer funcionar as peças móveis com forças de impulso precisas (utilizando duas câmaras de pressão intermédias para equilibrar a força de cada peça), o que resulta numa maior fiabilidade do compressor, permitindo-lhe funcionar a temperaturas de condensação mais elevadas, até 65°C, durante um período de tempo indefinido, bem como num maior desempenho do compressor com menor consumo de energia, minimizando a perda de fricção ao mínimo.
4. Tecnologia de baixa vibração. A vibração é reduzida através do equilíbrio de peças rotativas em sistemas mecânicos e de rotor que variam em velocidade de funcionamento de baixa a alta, resultando em vibrações mais finas e menos ruído.
5. Tecnologia de rolagem assimétrica. A parte do scroll foi concebida para reduzir a perda de fugas de baixo fluxo de refrigerante no lado da sucção e a perda de fugas em condições de baixa taxa de compressão, resultando num fluxo de descarga de refrigerante mais estável.

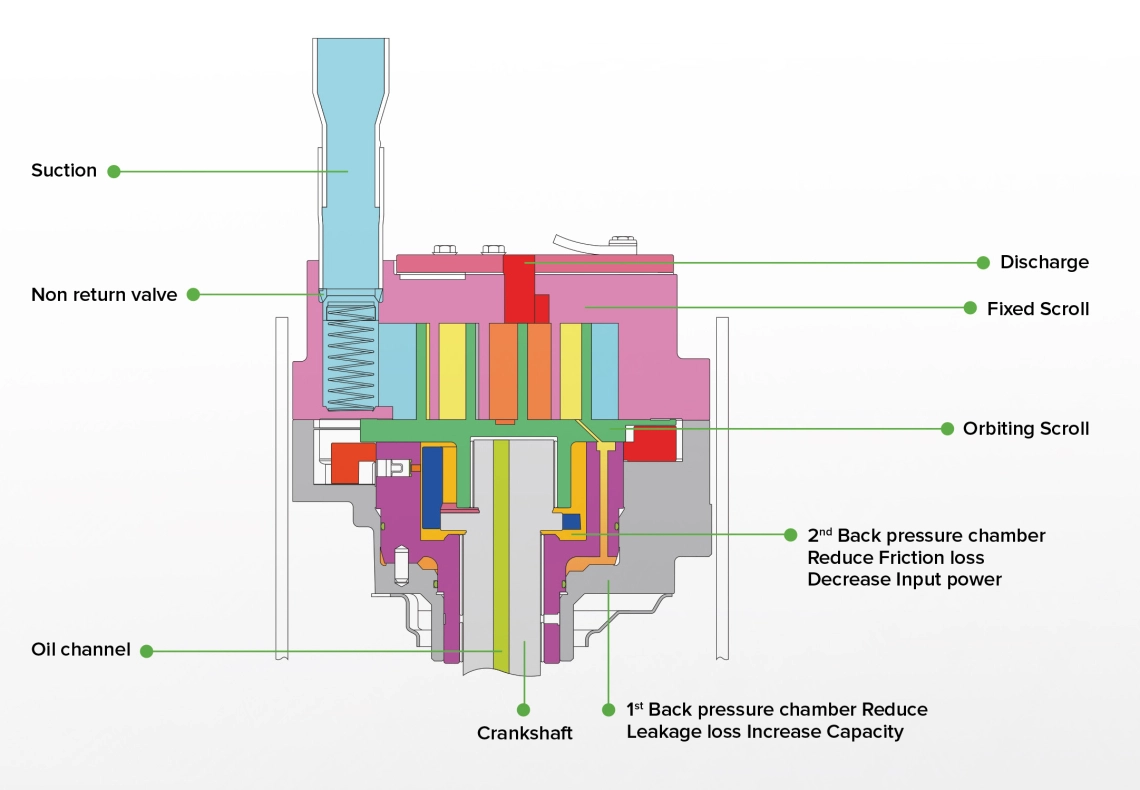

6. Tecnologia Oval Scroll. A tecnologia Oval Scroll (patente da Mitsubishi) permite um maior volume de curso e capacidade com o mesmo tamanho de unidade, transformando a forma típica de um scroll numa forma oval.

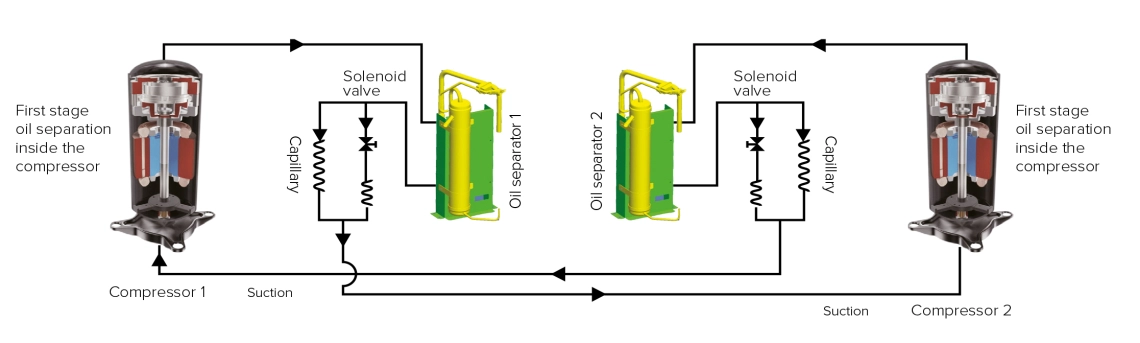

Eficiência do retorno de óleo

Se o compressor funcionar a baixa frequência, o retorno do óleo é efectuado apenas através do capilar. Se o compressor funcionar a alta frequência, o retorno do óleo é feito através do capilar e da válvula solenoide. A tecnologia de troca cruzada de óleo efectua a equalização do nível de óleo em unidades com vários compressores.

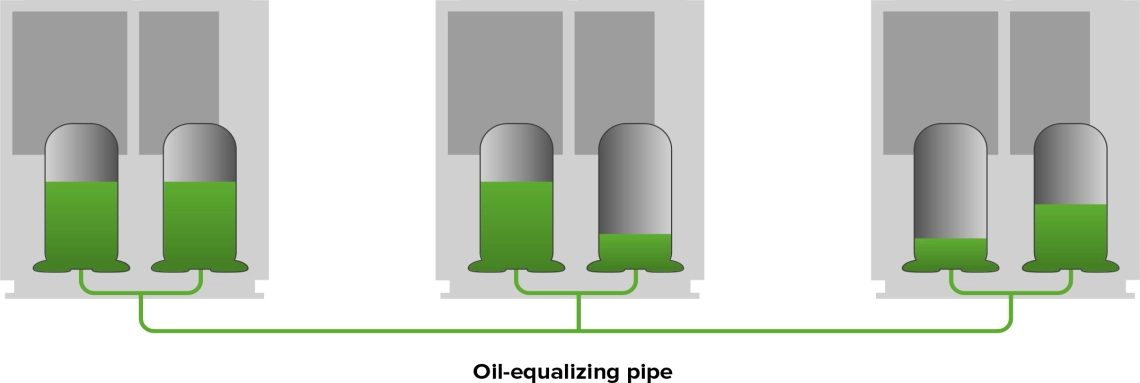

Controlo do nível de óleo

É utilizada uma tubagem adicional para a equalização do óleo entre as unidades exteriores numa combinação de várias unidades. Esta tecnologia garante um nível de óleo normal em todos os compressores de todas as unidades exteriores.

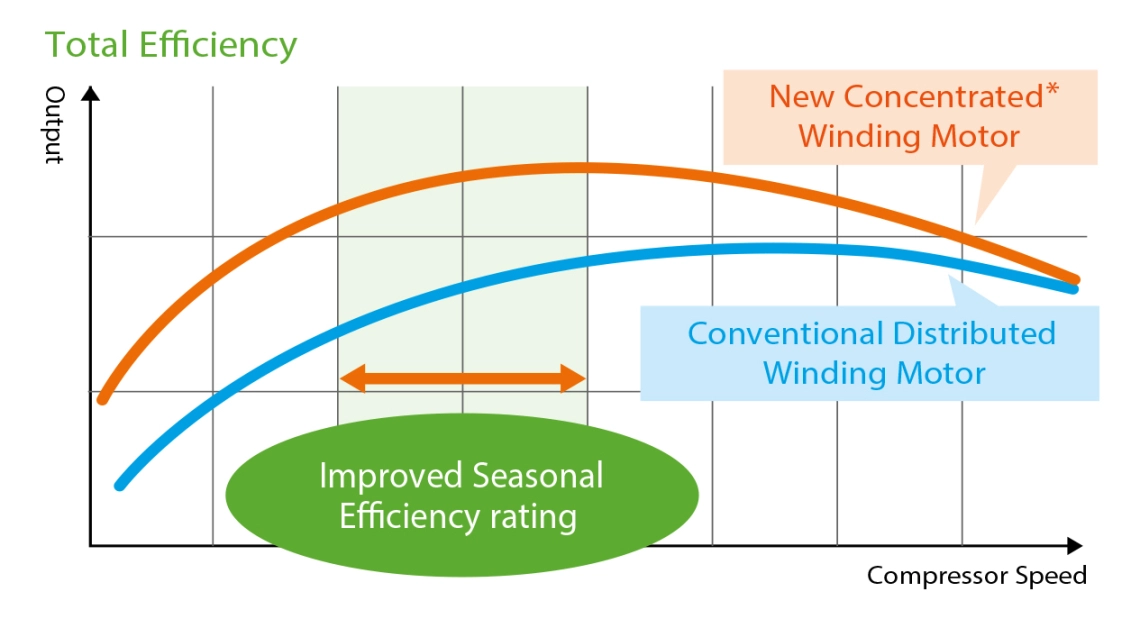

O motor de enrolamento concentrado atinge "Elevado rendimento" e "Melhoria da eficiência total"

A CPU de alto desempenho recentemente concebida permite uma otimização de alta precisão da velocidade do compressor, o que leva à utilização de um motor de enrolamento concentrado. O nosso produto atinge um elevado rendimento e melhores efeitos de poupança de energia e, em particular, melhora a classificação de eficiência sazonal.

Otimização da descarga

A introdução de uma nova área de descarga multiportas no compressor representa uma melhoria significativa no controlo da pressão, oferecendo um melhor equilíbrio e otimização. Esta inovação conduziu a melhorias notáveis no desempenho, particularmente na gama de média frequência, resultando em eficiências anuais mais elevadas para o sistema.

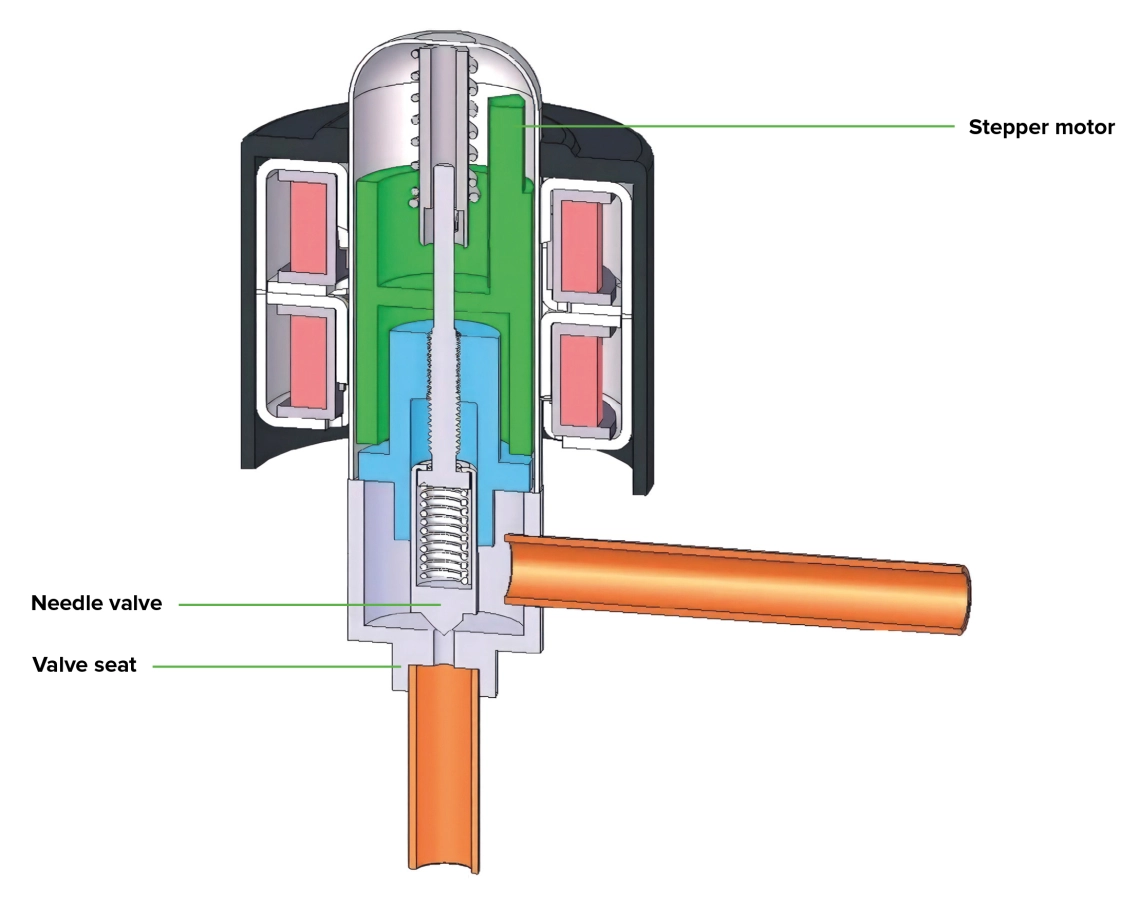

Tecnologia de controlo da válvula de expansão eletrónica

As válvulas de expansão electrónicas estão configuradas para todas as ODUs e IDUs Para garantir uma distribuição eficaz do refrigerante entre as ODUs e IDUs, obtém-se o mesmo efeito e conforto em diferentes divisões.

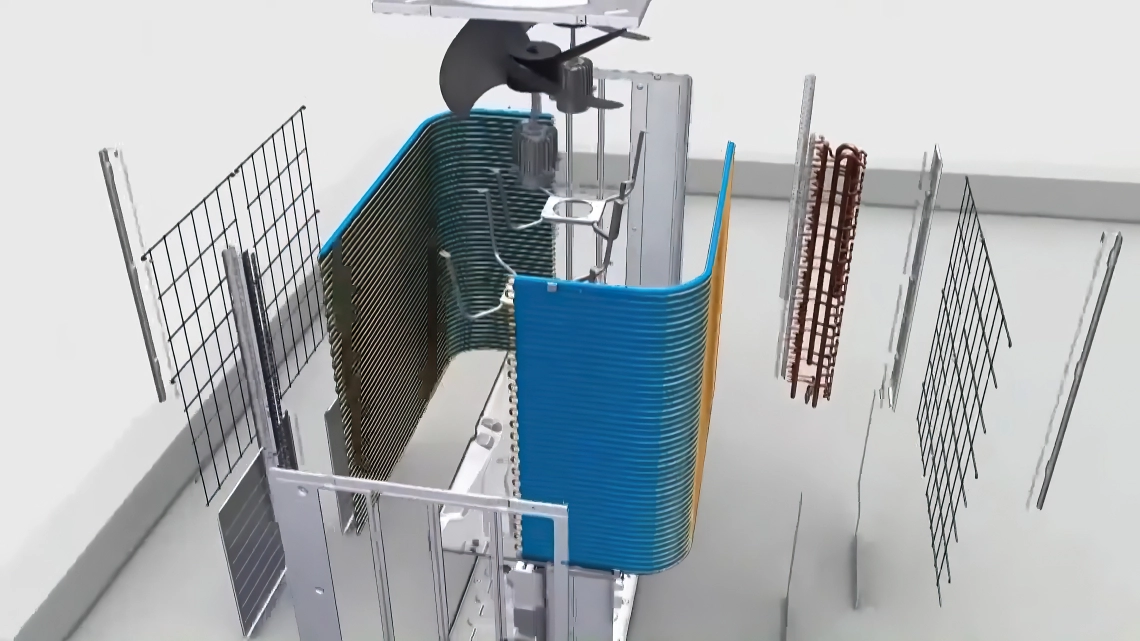

design do permutador de calor seccional

O permutador de calor seccional pode ajustar a sua capacidade em função da carga atual. Esta construção permite o funcionamento com cargas baixas (quando apenas 1-2 unidades interiores funcionam, por exemplo)

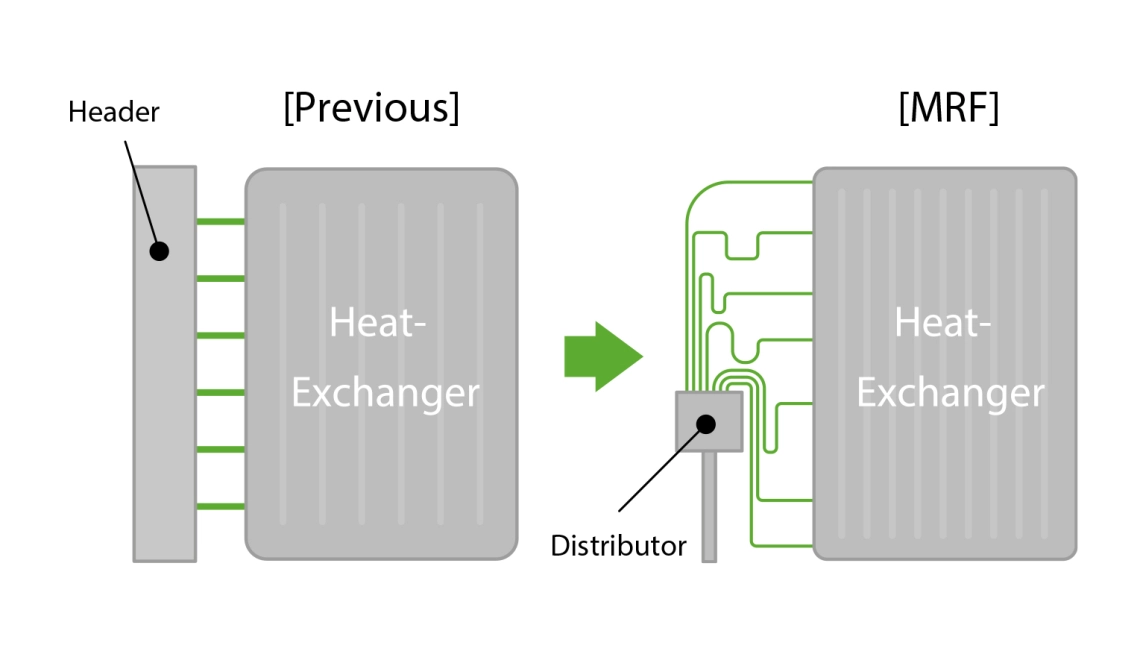

Permutador de calor melhorado

Com a reorganização da disposição das tubagens desde o coletor até ao permutador de calor, o fluxo de distribuição do refrigerante melhorou e foi alcançada a máxima eficiência energética. O
permutador de calor melhorou a distribuição do refrigerante e aumentou a sua eficácia. Além disso, devido à expansão da área efectiva de transferência de calor no permutador de calor, a eficiência energética aumentou.

Elevada fiabilidade

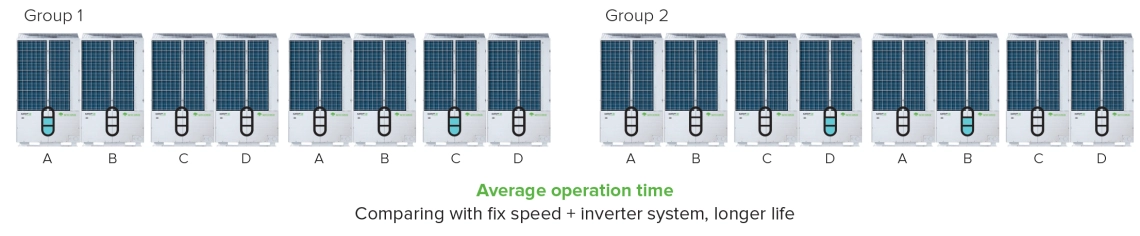

Funcionamento de reciclagem
Funcionamento de reciclagem, maior vida útil do compressor

Vários modos disponíveis para satisfazer as necessidades de diferentes utilizadores

Modo de funcionamento: prioridade de arrefecimento, prioridade de aquecimento, apenas arrefecimento, apenas aquecimento e prioridade VIP.

Modo silencioso: modo silencioso de sete posições disponível (modo silencioso noturno e modo silencioso de seis posições).

Modo de pressão estática: modo sem pressão estática, modo de baixa pressão estática, modo de pressão estática média e modo de alta pressão estática.

Dupla proteção do compressor

Com base no sensor básico de descarga de gás, o MOV 6 adiciona o sensor de temperatura do óleo na parte inferior do compressor.
Principais funções do sensor de temperatura do óleo

• Controlar a ativação/desativação do aquecedor do cárter, evitando o choque líquido do compressor
• Verificar se o líquido refrigerante entra no compressor durante o funcionamento
• Prevenção do sobreaquecimento do óleo
• Sensor de alta pressão para cada compressor, pelo que, para o módulo com
• 2 compressores, existem 2 sensores de alta pressão e 1 sensor de baixa pressão

Proteção contra trovoadas

Existe um para-raios no bloco de terminais para evitar picos de alta tensão.

Caraterísticas técnicas

T1 3PH/380~400V/50(60)Hz

Módulo único: 8/10/12/14/16HP

Módulo de combinação: 26-48HP
(2 módulos)

T1 3PH/380~400V/50(60)Hz

Módulo de combinação: 50-72HP
(3 módulos)

T1 3PH/380~400V/50(60)Hz

1. Potência testada de acordo com a norma EN14511.
2. As capacidades são para as seguintes condições:
Arrefecimento: temperatura interior 27 °C DB/ 19 °C WB, temp. exterior 35 °C DB, tubagem de ligação com 7,5 m de comprimento, 0 diferença de altura.

Aquecimento: temperatura interior 20 °C DB, temp. exterior 7 °C/6 °C WB, comprimento da tubagem de ligação 7 m, diferença de altura 0. 7 °C/6 °C WB, comprimento das tubagens de ligação - 7,5 m, diferença de altura - 0
3. De acordo com a nossa política de inovação, algumas especificações estão sujeitas a alterações sem aviso prévio.

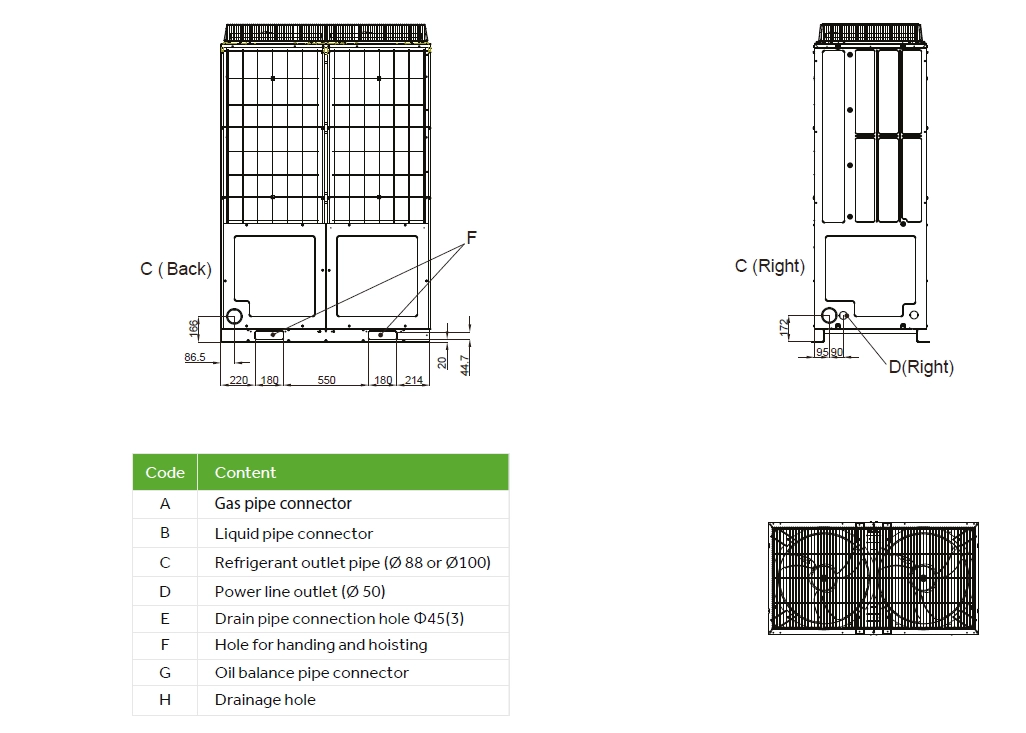

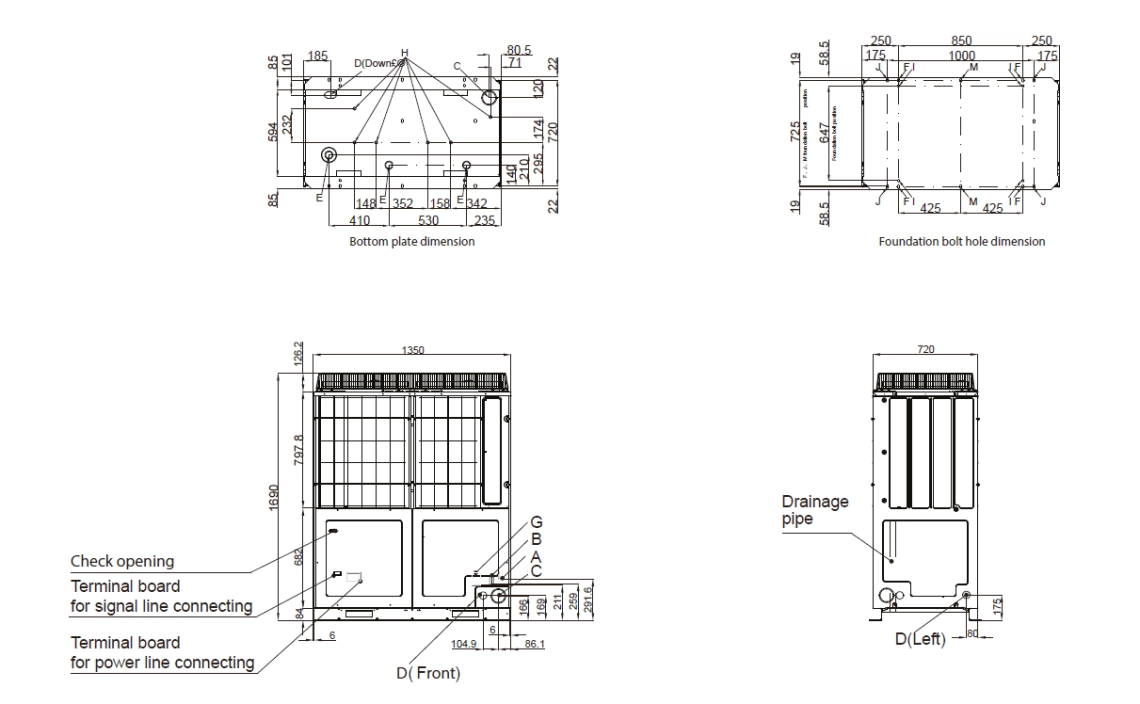

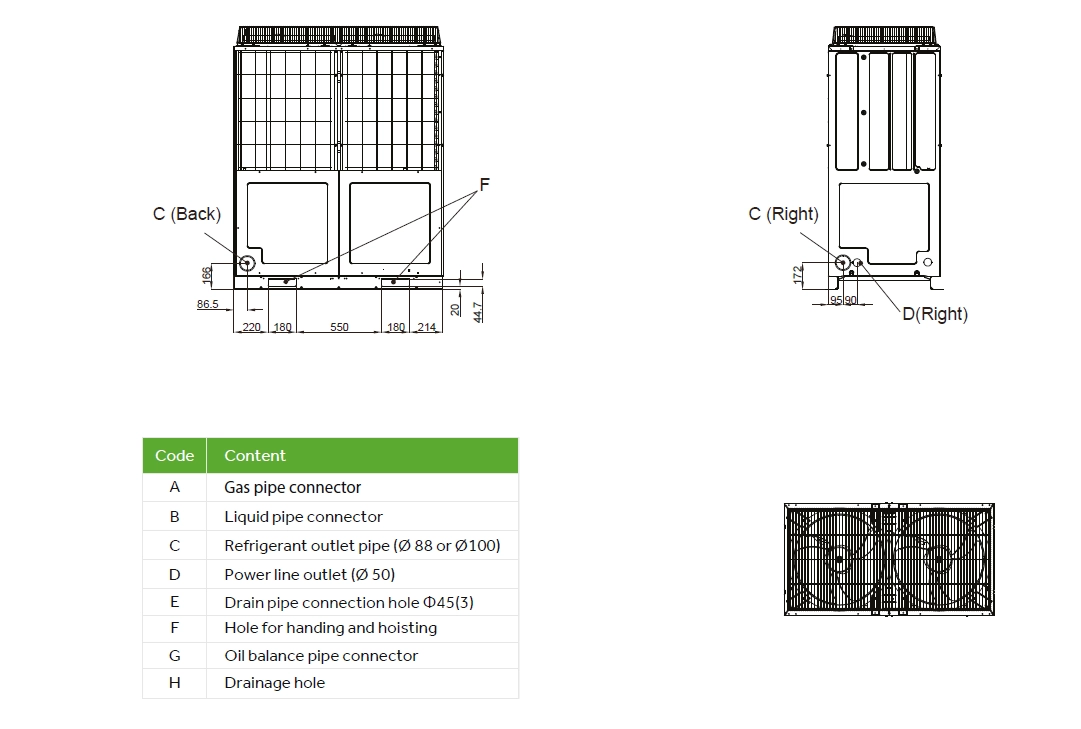

Dimensões

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD

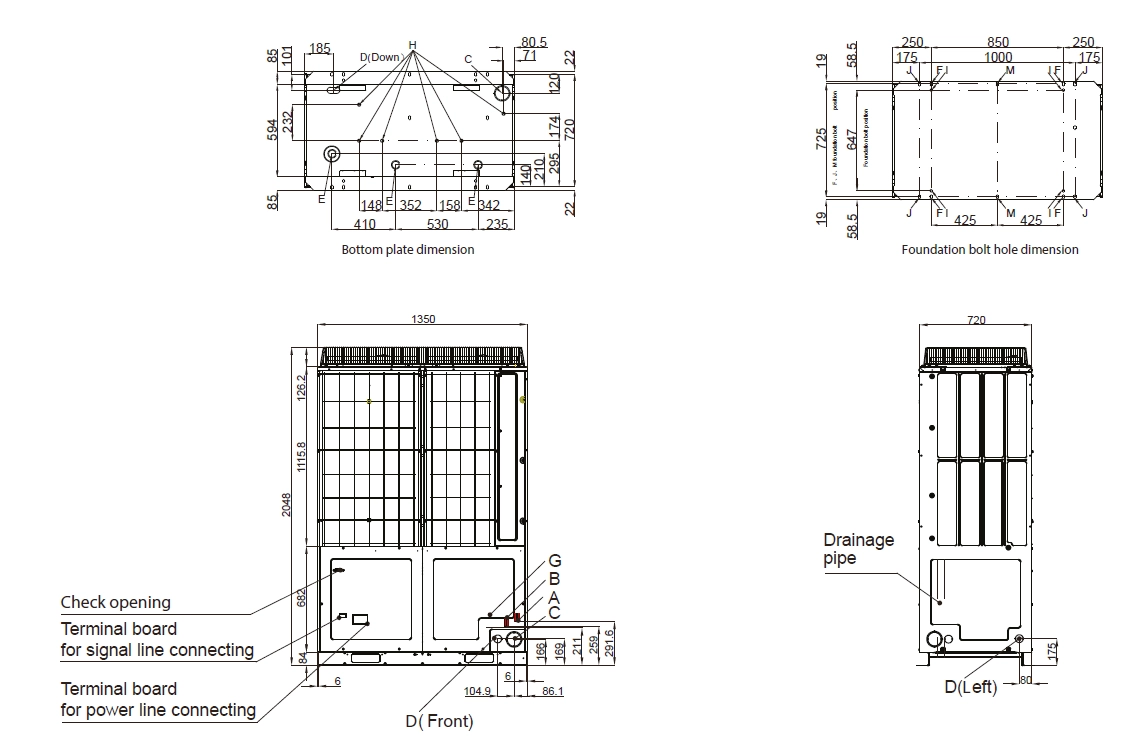

Dimensões

Dimensões

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD

Dimensões

Nota: quando instalar a conduta de ar, a conduta de ar no interior é retangular: comprimento × largura ≥ 1300mm × 660mm
