Refrigerador de água série MWU

Versão Mycond das bombas de calor MWU com condensador arrefecido a água e compressores scroll. Disponível apenas nas versões de refrigeração e bomba de calor. As bombas de calor são altamente eficientes e são ideais para projectos com uma área de instalação pequena e projectos em que a unidade exterior tem de ser instalada remotamente

Capacidade de arrefecimento: 74,4 -149,2 kW

Capacidade de aquecimento: 81,2 - 154,2 kW

Os chillers ecológicos arrefecidos a água da série MWU oferecidos pela Mycond são a solução ideal para instalações onde a área de instalação é pequena, ou onde a unidade exterior tem de ser instalada à distância.

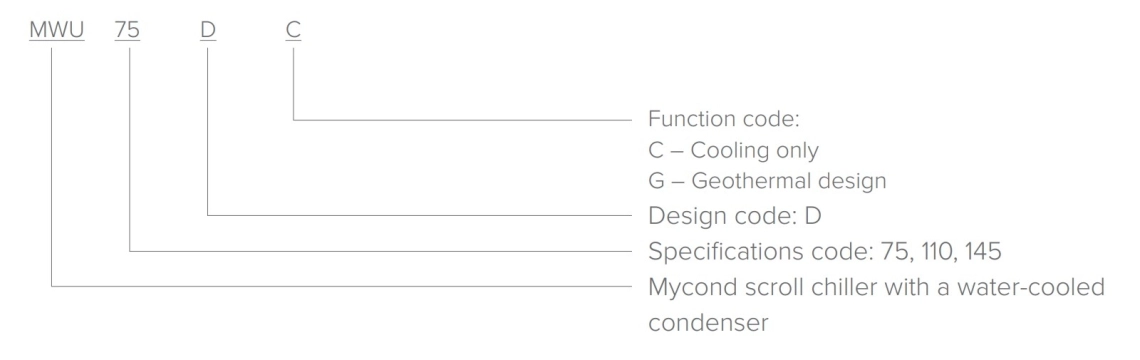

Designação

Designation MWU series

Compressor

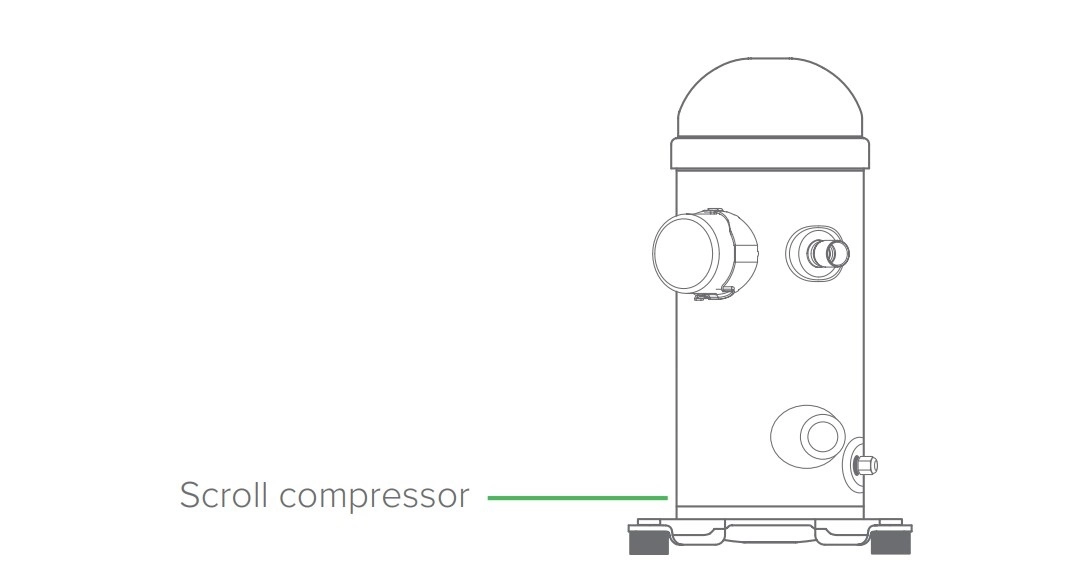

Nesta unidade são utilizados compressores scroll de alta eficiência. Este tipo de compressor tem uma capacidade impressionante, baixas perdas por fricção e elevada eficiência de funcionamento. Cada unidade modular está equipada com dois compressores scroll. Ao combinar vários módulos num único sistema, é possível controlar a capacidade em várias fases, o que será mais eficiente em termos energéticos em carga parcial.

Compressor MWU

Condenser and evaporator MWU

Condensador e evaporador

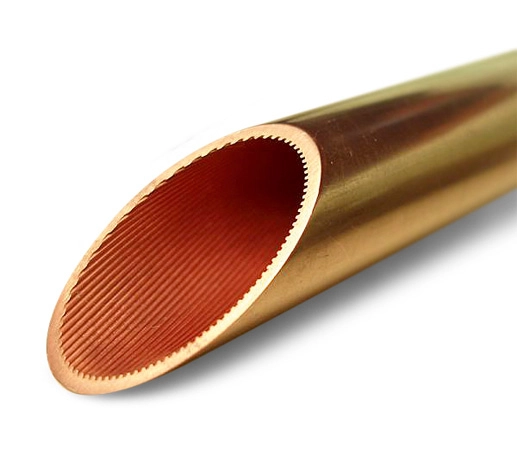

A unidade utiliza permutadores de calor de casco e tubo de alta eficiência feitos de tubos de cobre com superfície interior ranhurada, o que significa uma transferência de calor mais eficiente graças a um fluxo de refrigerante mais turbulento. O aumento da área de superfície reduz a queda de temperatura durante a permuta de calor, melhorando simultaneamente o EER. O condensador tem um sub-arrefecedor na parte inferior para um melhor sub-arrefecimento do líquido refrigerante. Os permutadores de calor são rigorosamente testados quanto a defeitos, bem como quanto a fugas, para garantir a segurança e a fiabilidade.

Acessórios de arrefecimento

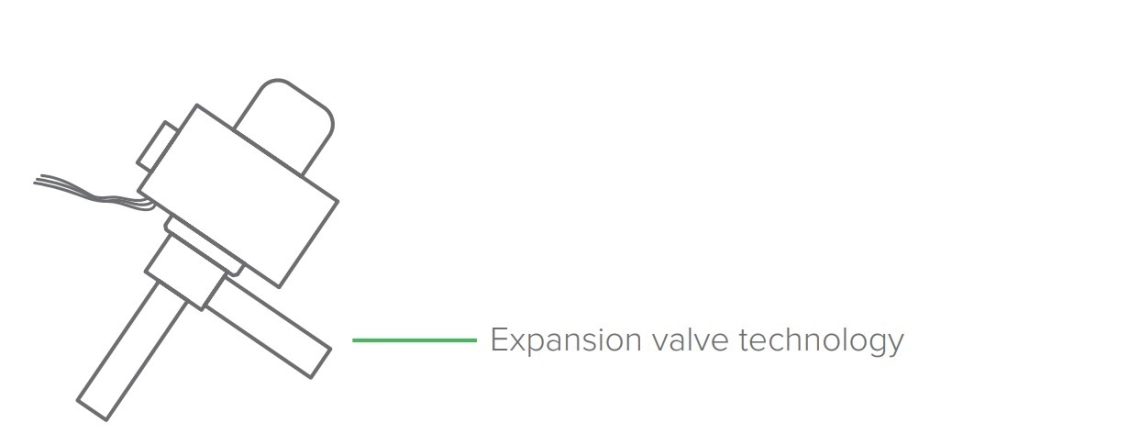

A válvula de expansão eletrónica e todos os controlos de proteção utilizados nas unidades são fornecidos por fabricantes mundialmente famosos, o que significa qualidade comprovada e funcionamento estável a longo prazo.

Cooling accessories MWU

Intelligent control MWU

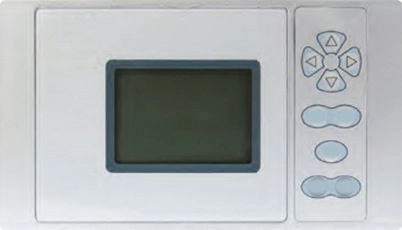

Controlo inteligente

A unidade possui uma interface de fácil utilização para várias necessidades de funcionamento. Com monitorização baseada em microcomputador, a unidade implementa várias funções, tais como controlo da temperatura, definição da hora, registo de dados, apresentação do estado, saída de alarme, definição da temperatura e controlo de grupo.

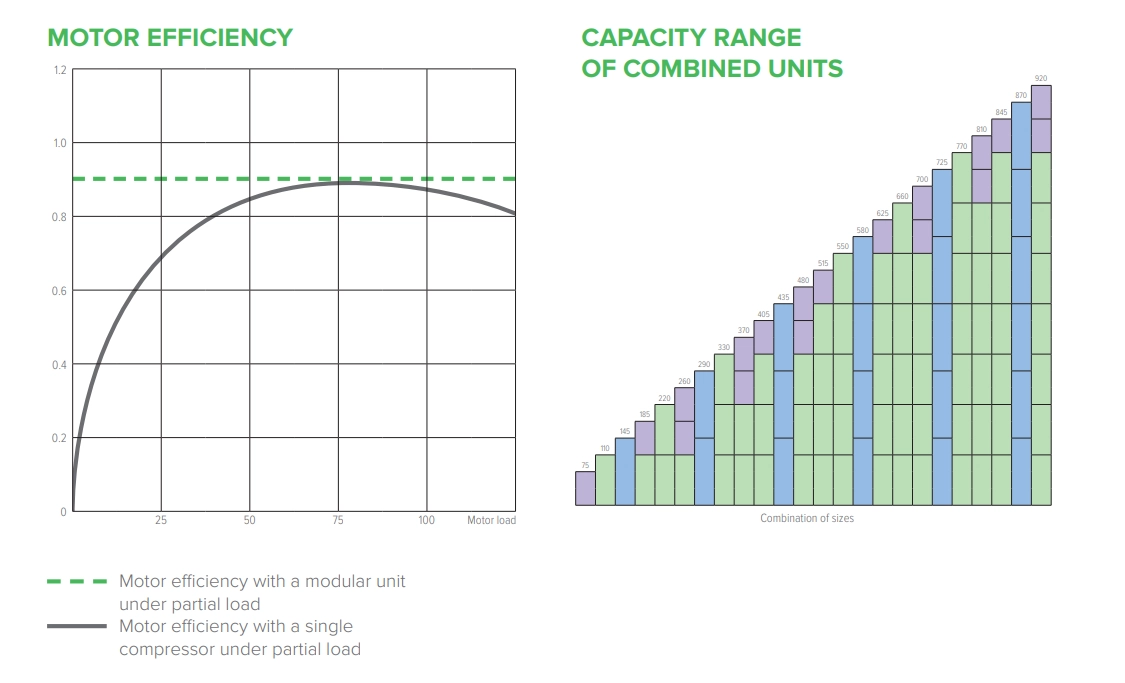

Design modular para uma maior eficiência energética

Cada módulo individual oferece um controlo de capacidade em 2 fases. A combinação de módulos permite uma maior flexibilidade no controlo da capacidade. O equilíbrio inteligente do compressor melhora a eficiência do sistema em cargas pequenas e poupa energia para o funcionamento contínuo. A falha de um módulo não afecta os outros módulos. Os módulos podem ser combinados de diferentes formas e controlados de forma independente.

Modular design for improved energy efficiency MWU

Inúmeras caraterísticas de proteção

O funcionamento estável de um sistema de ar condicionado é fundamental para os utilizadores industriais e comerciais. O chiller scroll (bomba de calor) ecológico arrefecido a água da Mycond passou em testes de longa duração em condições ainda mais rigorosas do que as exigidas pela norma nacional. Os resultados dos testes excedem a norma nacional. A unidade está equipada com numerosas protecções que asseguram um funcionamento normal, uma longa vida útil e segurança.

Numerous protection features MWU

Proteção da sequência de fases
Proteção contra paragem e arranque do compressor
Proteção contra sobrecarga do compressor
Proteção da temperatura de descarga
Proteção de alta e baixa pressão
Proteção contra perdas de fase
Proteção automática contra congelamento
Alarme e reposição automáticos para algumas avarias
Carga e descarga automáticas
Encravamento externo potente

especificações de uma unidade só de refrigeração

Caraterísticas	unidades	mWU 075 DC	mWU 110 DC	mWU 145 DC
Capacidade de arrefecimento	kW	74,4	112,2	146,3
Potência de entrada EER	kW w/W	14,9 5	22,4 5	29,2 5
Número de compressores		2	2	2
Escalões de capacidade	%	0/50/100	0/50/100	0/50/100
Diâmetro do tubo de água no evaporador de casco e tubos		DN 50	DN 50	DN 65
Caudal de água no evaporador de casco e tubos	^m3/h	12,8	19,3	25,2
Queda de pressão da água no evaporador casco e tubos	kPa	39	47	60
Método de ligação no evaporador de casco e tubos		Braçadeira flexível	Braçadeira flexível	Braçadeira flexível
Diâmetro do tubo de água no condensador casco e tubo		DN 65	DN 65	DN 80
Caudal de água no condensador casco e tubos	^m3/h	16,0	24,1	31,5
Queda de pressão da água no condensador casco e tubos	kPa	24	48	82
Método de ligação no condensador casco e tubo		Braçadeira flexível	Braçadeira flexível	Braçadeira flexível
Tipo de compressor		Compressor scroll hermético	Compressor scroll hermético	Compressor scroll hermético
Método de arranque		Arranque direto	Arranque direto	Arranque direto
Corrente máxima de funcionamento, А		48	71,9	95,8
Dimensões, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tipo de refrigerante		R410A	R410A	R410A
Número de círculos		2	2	2
Método de controlo		Válvula de expansão eletrónica (EXV)	Válvula de expansão eletrónica (EXV)	Válvula de expansão eletrónica (EXV)
Carga de refrigerante	kg	12	14,5	18
Lubrificante		POE	POE	POE
Peso da embalagem	kg	470	520	630
Peso operacional	kg	500	555	670

Notas:
1. Os dados acima foram obtidos nas condições nominais de funcionamento: temperatura de entrada/saída da água refrigerada 12/7 °C; temperatura de entrada/saída da água de arrefecimento 30/35 °C.
2. Alimentação eléctrica: 380 V, 3 + N, 50 Hz; tolerância de tensão: ±10%.
3. Para outros parâmetros da unidade associada, contactar o fornecedor.
4. As especificações da unidade podem ser alteradas sem aviso prévio para efeitos de melhoramento.

Especificações	Unidades	MWU 075 DG	MWU 110 DG	MWU 145 DG
Capacidade de arrefecimento	kW	75,6	113,4	149,2
Capacidade de aquecimento	kW	81,2	121,2	154,2
Potência de entrada no modo de arrefecimento EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Potência de entrada no modo de aquecimento COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Número de compressores		2	2	2
Escalões de capacidade	%	0/50/100	0/50/100	0/50/100
Diâmetros dos tubos de água do lado da água fria e do lado da água quente		DN 50	DN 50	DN 65
Caudal de água nos lados da água fria e quente	^m3/h	13	19,5	25,7
Queda de pressão da água nos lados da água fria e quente	kPa	40	48	63
Método de ligação nos lados da água fria e quente		Braçadeira flexível	Braçadeira flexível	Braçadeira flexível
Diâmetros dos tubos de água do lado do circuito de água subterrânea		DN 65	DN 65	DN 80
Caudal de água no lado do circuito de água subterrânea	^m3/h	16,3	24,4	32,1
Queda de pressão da água no lado do circuito de água subterrânea	kPa	25	50	87
Método de ligação no lado do circuito de águas subterrâneas		Braçadeira flexível	Braçadeira flexível	Braçadeira flexível
Tipo de compressor		Compressor scroll hermético	Compressor scroll hermético	Compressor scroll hermético
Método de arranque		Arranque direto	Arranque direto	Arranque direto
Corrente máxima de funcionamento, А		48	71,9	95,8
Dimensões, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tipo de refrigerante		R410A	R410A	R410A
Número de círculos		2	2	2
Método de controlo		Válvula de expansão eletrónica (EXV)	Válvula de expansão eletrónica (EXV)	Válvula de expansão eletrónica (EXV)
Carga de refrigerante	kg	12	14,5	18
Lubrificante		POE	POE	POE
Peso da embalagem	kg	470	520	630
Peso operacional	kg	500	555	670

Concentração recomendada de solução de glicol:

Temperatura da água de saída, °C	Fração mássica recomendada, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Notas:
1. Os dados acima foram obtidos nas condições nominais de funcionamento:

Modo de arrefecimento: temperatura de entrada/saída da água refrigerada 12/7 °C; temperatura de entrada/saída da água geotérmica 25/30 °C.

Modo de aquecimento: temperatura de saída da água quente de 45 °C; temperatura de entrada da água geotérmica de 10 °C.
2. Se a temperatura da água geotérmica de saída for inferior a 3 °C, adicione solução de glicol à água. Para mais pormenores, consulte a tabela "Concentração recomendada de solução de glicol".
3. Fonte de alimentação: 380 V, 3 + N, 50 Hz; tolerância de tensão: ±10%.
4. Para outros parâmetros associados à unidade, contactar o fornecedor.
5. As especificações da unidade podem ser alteradas sem aviso prévio para efeitos de melhoramento.
