Série Propano MCU-YHP

A expansão para 16 módulos permite flexibilidade e otimização energética, e a caixa compacta garante qualidade e fiabilidade.

Notas:

1. A capacidade de arrefecimento e o consumo de energia eléctrica no modo de arrefecimento referem-se ao caudal de água nominal, à temperatura de saída da água de 7 °C e à temperatura ambiente de 35 °C.

2. A capacidade de aquecimento e o consumo de energia eléctrica no modo de aquecimento referem-se ao caudal de água nominal, à temperatura de saída da água de 45 °C e à temperatura ambiente de 7 °CDB.

Dimensões

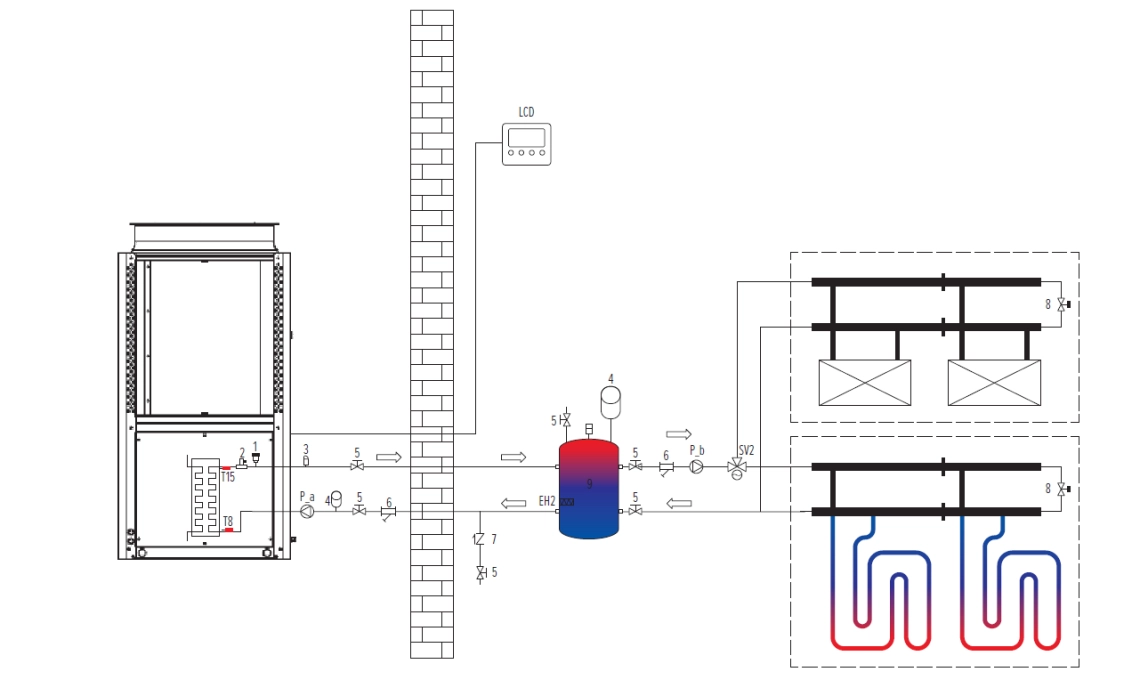

1. A seleção de tubos com o diâmetro adequado e a instalação de válvulas de equilíbrio contribuem para a distribuição uniforme do fluxo de água;
2. O sistema deve estar equipado com um sistema automático de reabastecimento de água e deve ser instalada uma válvula de descarga automática no ponto mais alto do sistema de abastecimento de água.
3. A válvula de drenagem é instalada na parte inferior da tubagem para facilitar a drenagem;
4. A válvula de descarga automática é instalada no ponto mais alto da tubagem do sistema, e o tubo de água no ponto de instalação deve ser expandido;
5. O volume de água normal de trabalho deve garantir o descongelamento normal no inverno (certifique-se de que o volume de água é superior a 10 L/kW);
6. Existe um interrutor de fluxo de água no interior do dispositivo, não sendo necessário instalar equipamento adicional;
7. Para facilitar a manutenção da unidade, deve ser instalado um manómetro no tubo de saída/entrada da unidade;
8. Se o heat closer permitir o controlo da temperatura ambiente, instalar a válvula de derivação de pressão diferencial de acordo com o esquema;
9. Se o dispositivo não funcionar no inverno, a água do sistema deve ser drenada para evitar o congelamento dos tubos e dos componentes da bomba de calor.

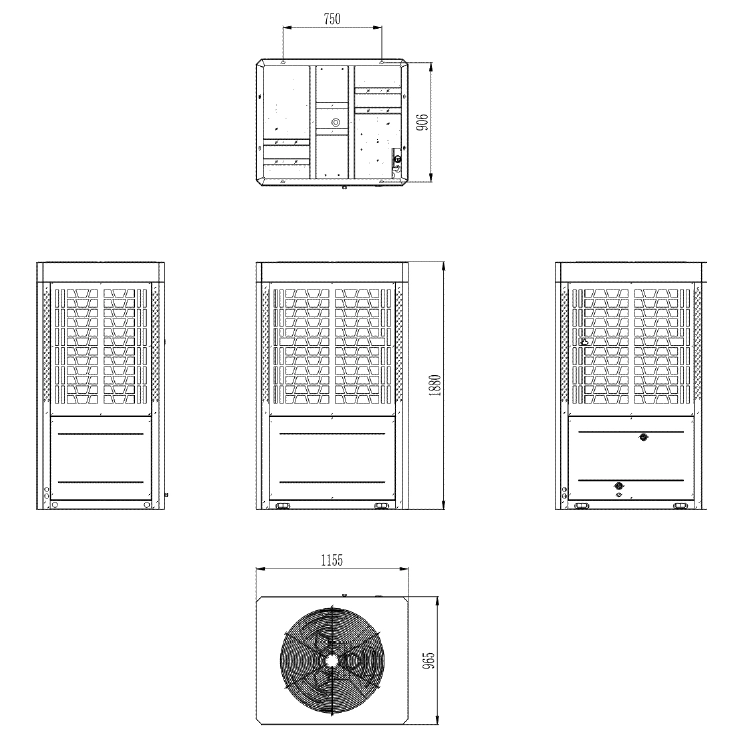

Dimensões

MCU050YHT
