Sistema de ventilação BreezMe FC series

Os Mycond BreezMe FC numa versão de pé são dispositivos energeticamente eficientes equipados com um regenerador de contrafluxo rotativo ou hexagonal, motores EC numa configuração de parede de ventilador, filtros Mini-Pleat e automação Plug&Play integrada.
Caudal de ar: 840 ... 16500 m3/h

Quer comprar ou tem dúvidas?
Sistema de ventilação BreezMe FC series

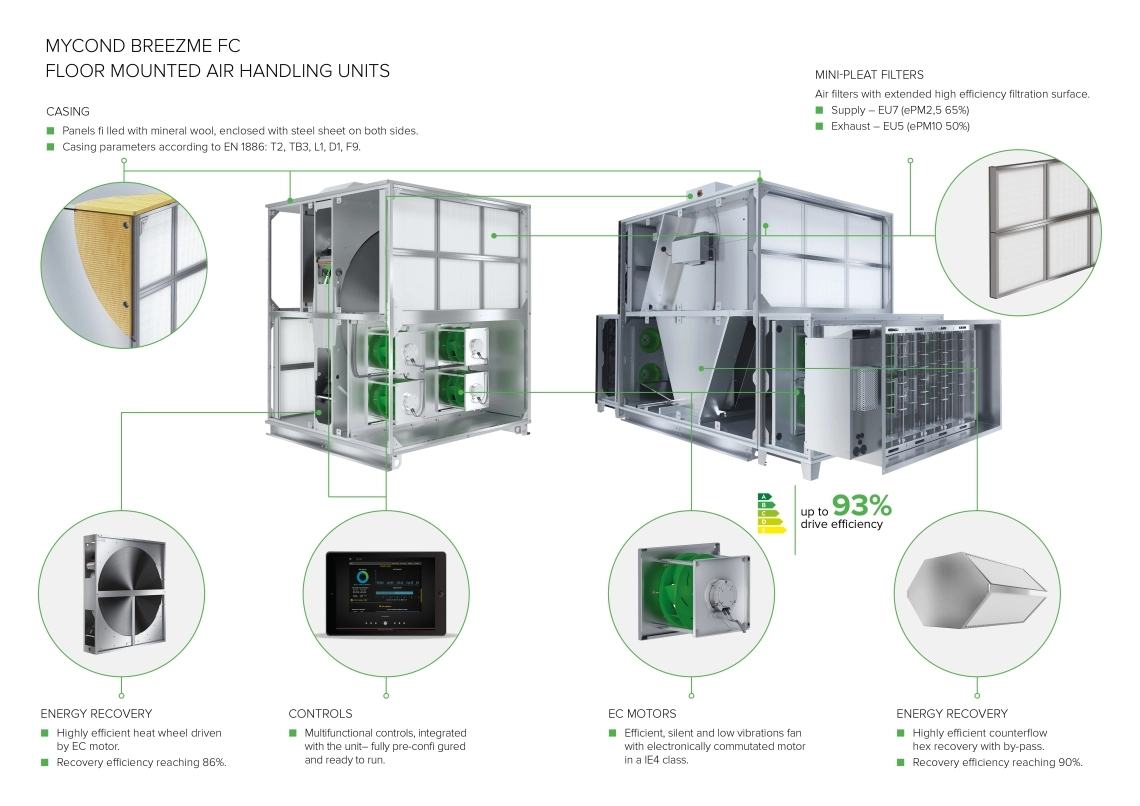

MyCond BreezMe FC floor-standing supply and exhaust unit review

MyCond BreezMe FC air filtration icon

Filtros mini-pleat

Filtros compactos altamente absorventes com uma grande área de superfície de filtragem.
Alimentação - classe 7 da UE
Exaustão - classe 5 da UE

Invólucro

Painéis preenchidos com lã mineral, fechados com chapa metálica em ambos os lados.
Parâmetro da caixa de acordo com a norma EN 1886: T2, TB3, L1, D1, F9.

MyCond BreezMe FC case design icon

MyCond BreezMe FC energy recovery icon

Recuperação de energia

Permutador de calor hexagonal de alta eficiência em contracorrente com by-pass.
Eficiência de recuperação até 90%.

Automação

Controlo inteligente de ventiladores EC via Modbus

  • Um sistema de controlo com suporte do protocolo Modbus permite-lhe combinar um número virtualmente ilimitado de ventiladores EC e coordenar com precisão o seu funcionamento para um caudal de ar estável em condições de resistência variável.
  • A ligação em paralelo dos ventiladores assegura uma distribuição uniforme do ar pelos permutadores de calor, o que aumenta a eficiência da transferência de calor e o desempenho global do sistema.
  • Esta solução compacta e moderna permite-lhe selecionar de forma flexível o número de ventiladores para condições de design específicas, assegurando uma elevada eficiência energética, estabilidade e uma utilização óptima do espaço.

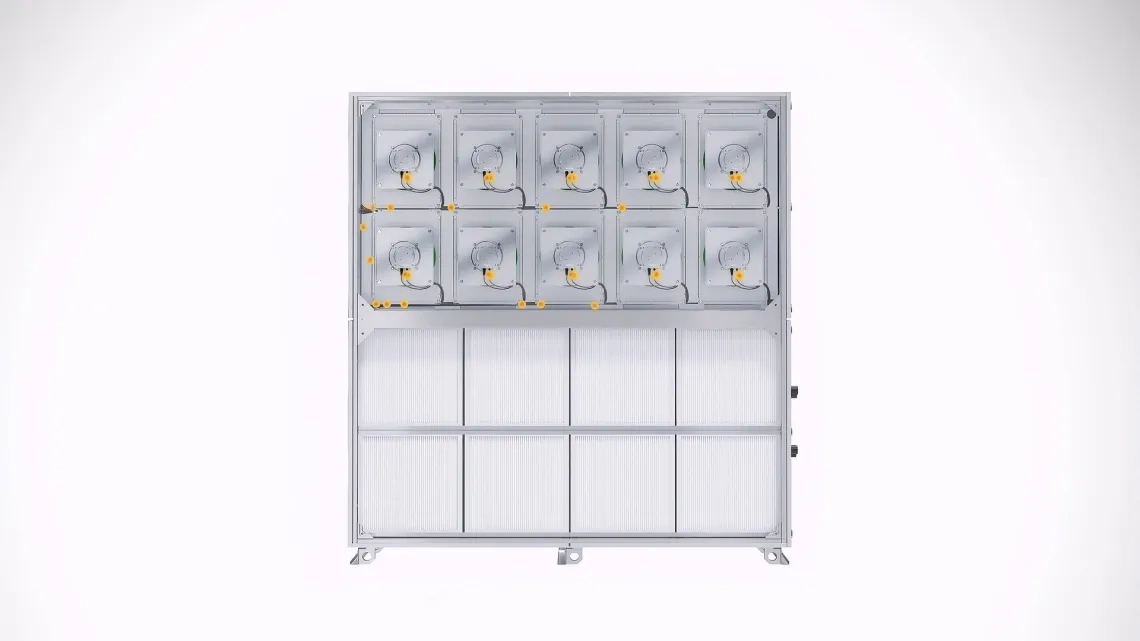

MyCond BreezMe FC internal design fans filters

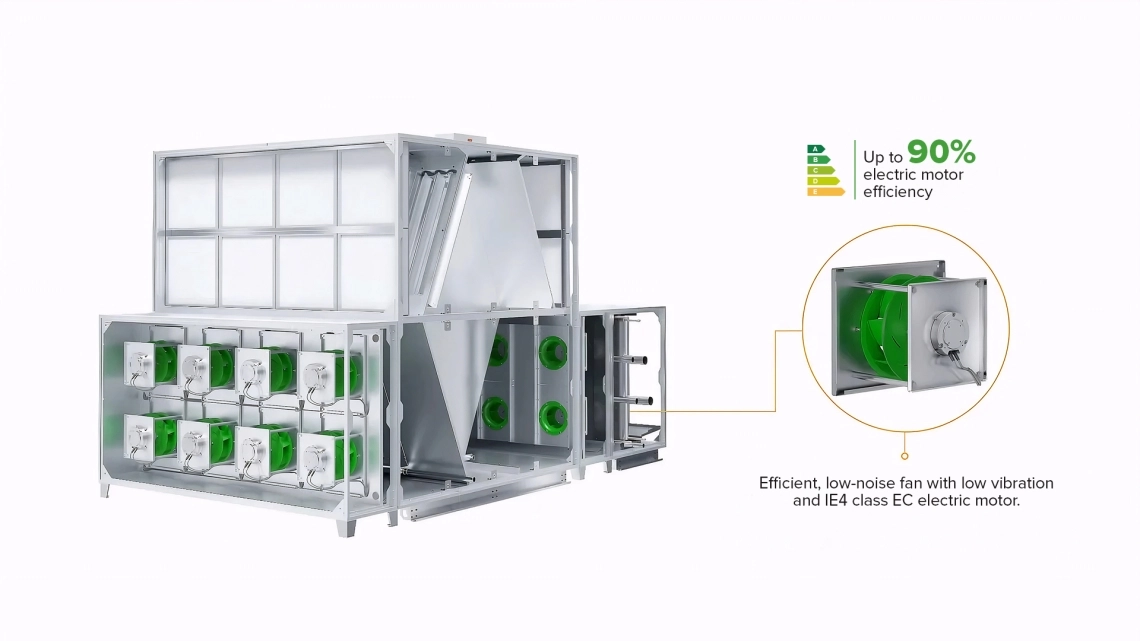

MyCond BreezMe FC EC fans energy efficiency

Motores EC

Ventiladores EC de elevada eficiência com uma eficiência até 93%

As unidades estão equipadas com modernos ventiladores comutados eletronicamente (EC) com motores eléctricos da classe IE4, que proporcionam uma eficiência energética excecionalmente elevada - até 93%. Isto permite-lhe reduzir significativamente o consumo de energia, mantendo um desempenho potente.

As vantagens adicionais são:

  • baixo ruído,
  • vibrações reduzidas,
  • longa vida útil,
  • controlo preciso da velocidade.

Estes ventiladores são ideais para sistemas de ventilação modernos, em que a poupança de energia, o conforto acústico e a flexibilidade de controlo são as principais prioridades.

Dados básicos da unidade de tratamento de ar

Tamanho da unidade de tratamento de ar Capacidade
nominal
Gama de capacidades
Altura Largura Altura
ligação
conduta
Largura
ligação
conduta
Unidades m3/h m3/h mm mm mm mm
MVS021c 2100 840 - 2310 991 967 345 860
MVS030c 3000 900 - 3300 1255 967 480 860
MVS040c 4000 1200 - 4400 1255 1174 480 1065
MVS055c 5500 1650 - 6050 1525 1345 615 1235
MVS075c 7500 2250 - 8250 1765 1486 735 1380
MVS0100c 10000 3000 - 11000 1965 1666 835 1560
MVS0120c 12000 3600 - 13200 2039 1897 870 1790
MVS0150c 15000 4500 - 16500 2241 2091 970 1985

Comprimentos dos painéis de base

Tamanho do painel
Unidades mm mm mm mm mm mm
MVS021c 1240 1080 1080 2 230 2 230 2 500
MVS030c 1240 1080 1080 2 230 2 230 2 500
MVS040c 1240 1080 1080 2 230 2 230 2 500
MVS055c 1240 1080 1080 2 290 2 290 2 560
MVS075c 1240 1080 1080 2 530 2 530 2 800
MVS0100c 1300 1300 1080 2 570 2 570 2 800
MVS0120c 1300 1300 1080 2 670 2 670 2 900
MVS0150c 1300 1300 1080 2 730 2 730 2 940

Comprimentos de secções adicionais

Tamanho do painel F H C HC S
Unidades mm mm mm mm mm
MVS021c 310 310 - 710 370 - 710 710 1080
MVS030c 310 310 - 710 370 - 710 710 1080
MVS040c 310 310 - 710 370 - 710 710 1080
MVS055c 310 310 - 630 450 - 790 790 1080
MVS075c 310 310 - 630 450 - 790 790 1080
MVS0100c 310 310 - 630 890 890 1080
MVS0120c 310 310 - 630 890 890 1080
MVS0150c 310 310 - 630 920 920 1080

Tamanho do painel

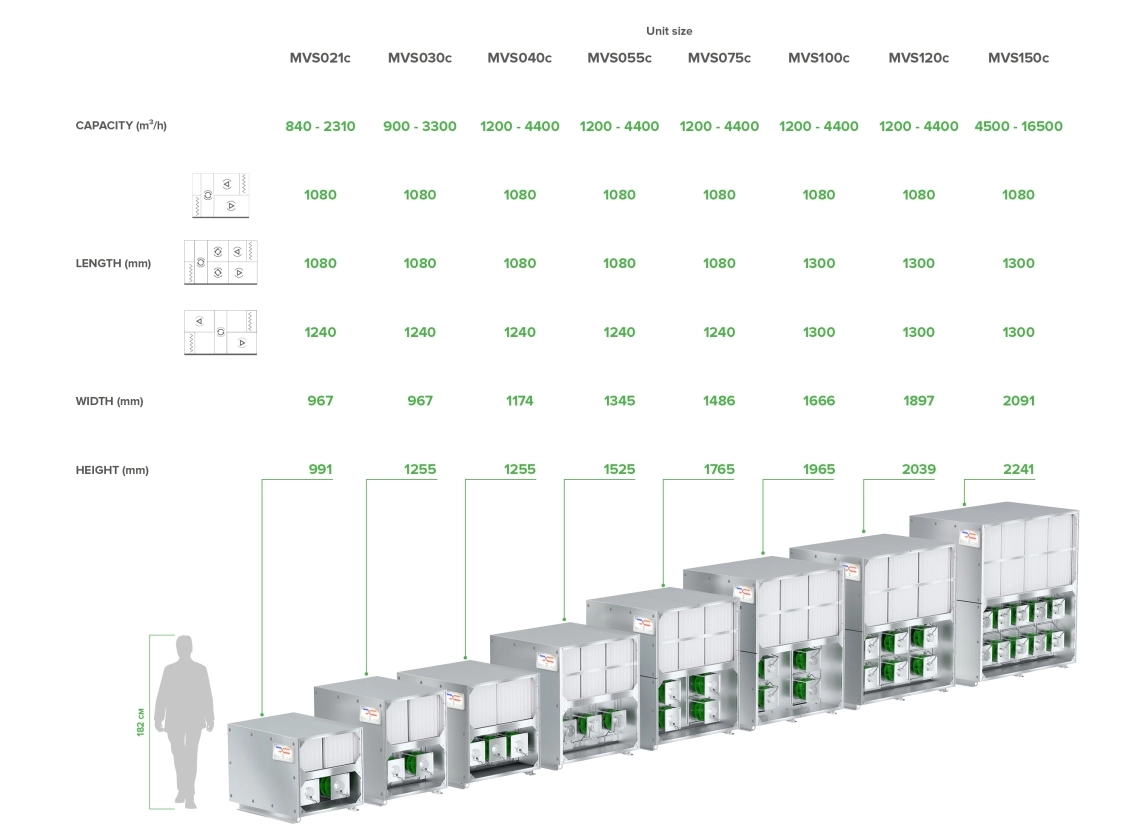

MyCond BreezMe FC dimensions model range performance
