Unidade ventilo-convectora de quatro vias tipo cassete Série TopLine

Uma unidade ventilo-convectora do tipo cassete é uma combinação de tecnologia avançada com um design de vanguarda, elegante e minimalista, garantindo o mais elevado nível de conforto no seu espaço

Capacidade de arrefecimento: 1,25 ... 10,93 kW

Capacidade de aquecimento: 1,38 ... 11,72 kW

Unidade ventilo-convectora de quatro vias tipo cassete Série TopLine

Com a sua elevada eficiência, as unidades ventilo-convectoras TopLine podem arrefecer ou aquecer rapidamente a divisão para proporcionar um ambiente confortável aos habitantes. As unidades ventilo-convectoras têm um design robusto e são capazes de funcionar a longo prazo sem falhas.

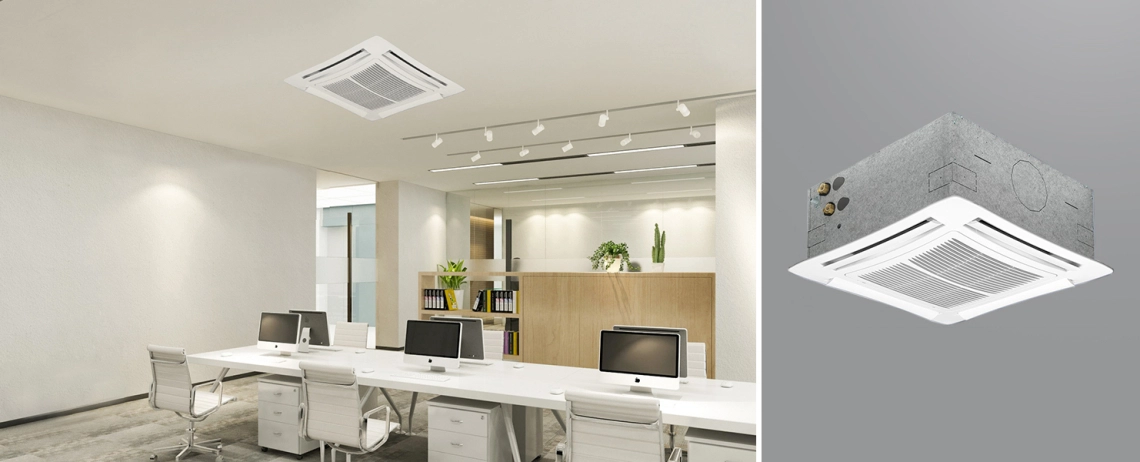

office

Caraterísticas e vantagens:

Os modelos 1-2-3 têm um tamanho de 572 x 572 mm, o que permite a sua utilização com uma laje ARMSTRONG.
Com um sistema de distribuição de ar de quatro vias, a unidade pode aquecer ou arrefecer uniformemente a divisão sem criar correntes de ar ou condições desconfortáveis.
O ventilador foi concebido para garantir um funcionamento silencioso.
Motor AC ou DC à escolha.
A unidade ventilo-convectora pode ser concebida com 2 ou 4 tubos.
Uma bomba de drenagem incorporada com 650 mm de elevação de condensados.
A unidade pode ser controlada por um controlo por infravermelhos ou por um painel de controlo montado na parede, sendo as grelhas ajustadas manualmente em ambos os casos.
O escudo é feito de material ecológico.
O filtro de ar é facilmente acessível e fácil de limpar.
A unidade foi concebida com uma abertura de entrada de ar fresco.

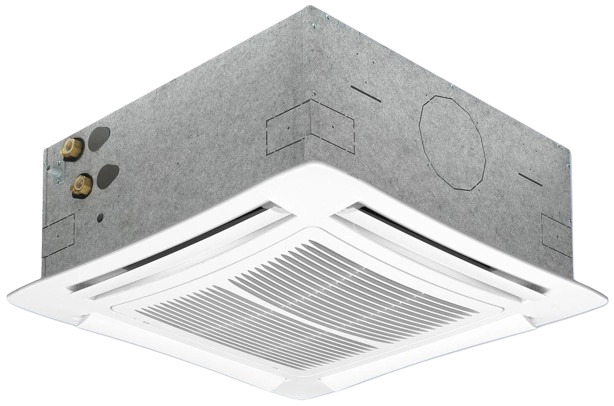

mycond-image-2

unidades de 2 tubos.

Caraterísticas	Unidades	TL 0,2T			TL 1.2T			TL 2.2T			TL 3.2T
Velocidade		1	2	3	1	2	3	1	2	3	1	2	3
Caudal de ar	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Emissões totais de arrefecimento	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Emissões sensíveis de arrefecimento	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Aquecimento	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Arrefecimento	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Aquecimento	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Potência sonora Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Pressão sonora Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilador	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Teor de água	l	0,8			1,4			2,1			2,1
Dimensões	mm	575×575×275

Especificações	Unidades	TL 4.2T			TL 5.2T			TL 6.2T
Velocidade		1	2	3	1	2	3	1	2	3
Caudal de ar	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Emissões totais de arrefecimento	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Emissões sensíveis de arrefecimento	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Aquecimento	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Arrefecimento	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Aquecimento	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Potência sonora Lw	dB(A)	33	40	48	34	40	53	34	48	58
Pressão sonora Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Fã	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Teor de água	l	3,0			4,0			4,0
Dimensões	mm	820×820×303

ARREFECIMENTO
Temperatura do ar de entrada +27 °C d.b. + 19 °C w.b.
Temperatura da água +7 °C E.W.T. + 12 °C L.W.T.
AQUECIMENTO
Temperatura do ar de entrada +20 °C
Temperatura da água +65 °C E.W.T. +55 °C L.W.T.

Absorção da bomba de condensados: 10 W
(*) = Os níveis de pressão sonora são 9 dB(A) inferiores aos níveis de potência sonora e aplicam-se ao campo reverberante de uma sala de
100 m3 e um tempo de reverberação de 0,5 seg.

4 unidades de tubo

Especificações	Unidades	TL 0,4T			TL 1.4T			TL 2.4T			TL 2.6T
Velocidade		1	2	3	1	2	3	1	2	3	1	2	3
Caudal de ar	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Emissões totais de arrefecimento	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Emissões sensíveis de arrefecimento	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Arrefecimento	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Aquecimento	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Aquecimento	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Potência sonora Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Pressão sonora Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilador	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Teor de água de arrefecimento	l	1,0			1,4			1,4			1,7
Teor de água de aquecimento	l	0,6			0,7			0,7			0,5
Dimensões	mm	575×575×275

Especificações	Unidades	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Velocidade		1	2	3	1	2	3	1	2	3	1	2	3
Caudal de ar	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Emissões totais de arrefecimento	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Emissões sensíveis de arrefecimento	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Arrefecimento	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Aquecimento	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Aquecimento	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Potência sonora Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Pressão sonora Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Fã	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Teor de água de arrefecimento	l	1,4			1,7			3,0			3,0
Teor de água de aquecimento	l	0,7			0,5			1,4			1,4
Dimensões	mm	575×575×275						820×820×303

Especificações	Unidades	TL 5.6T			TL 6.4T			TL 6.6T
Velocidade		1	2	3	1	2	3	1	2	3
Caudal de ar	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Emissões totais de arrefecimento	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Emissões sensíveis de arrefecimento	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Arrefecimento	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Aquecimento	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Aquecimento	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Potência sonora Lw	dB(A)	34	40	53	34	48	58	34	48	58
Pressão sonora Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Fã	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Teor de água de arrefecimento	l	3,6			3,0			3,6
Teor de água de aquecimento	l	1,0			1,4			1,1
Dimensões	mm	820×820×303

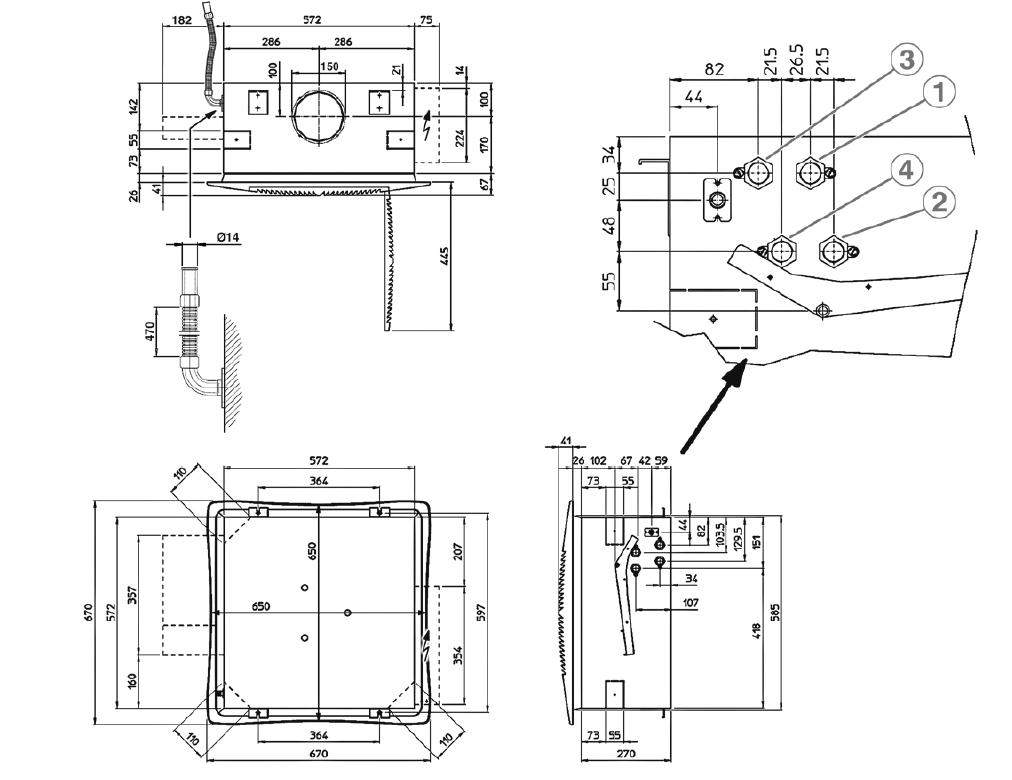

Dimensões

TL 0.2T-0.4T / TL 1.2T-1.4T / TL 2.2T-2.4T-2.6T / TL 3.2T-3.4T-3.6T (Versão 600 x 600)

sistema de 2 tubos
Aquecimento/arrefecimento
3 - Entrada Ø1/2"
4 - Saída Ø1/2"

sistema de 4 tubos

Aquecimento

1 - Entrada Ø1/2

2 - Saída Ø1/2"

Arrefecimento

3 - Entrada Ø1/2"

4 - Saída Ø1/2"

Modelo	Bobina do ventilador		Painel		Unidade embalada Dimensões, mm
	Pesos unidade embalada, kg	Pesos unidade não embalada, kg	Pesos unidade embalada, kg	Pesos unidade não embalada, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

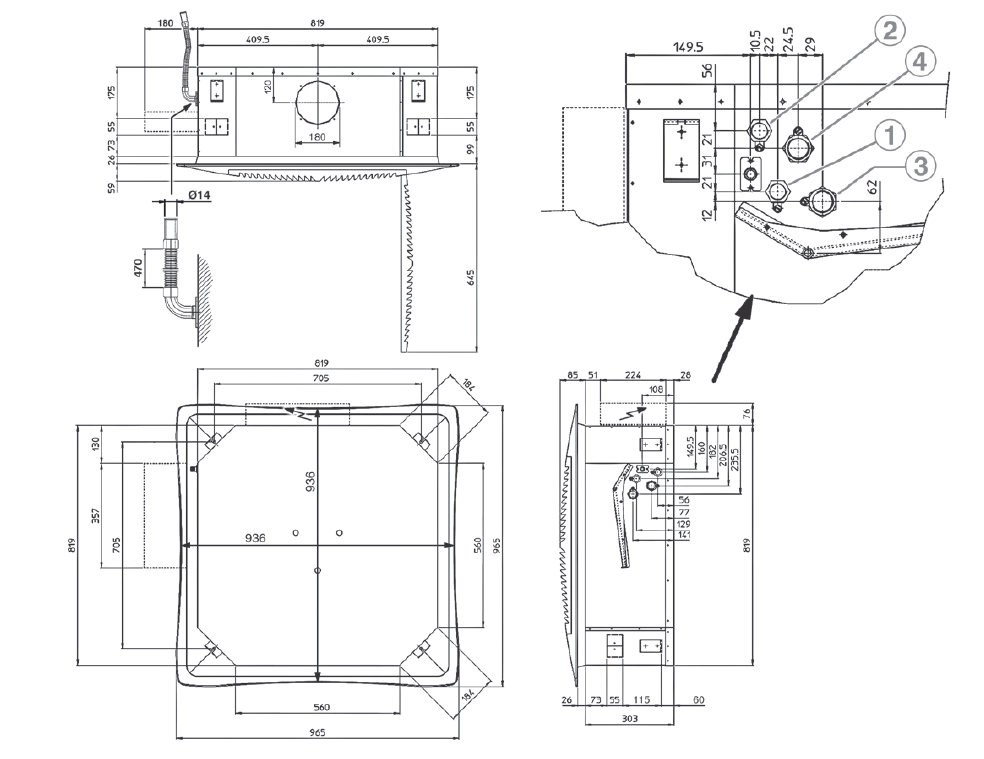

Dimensões

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (Versão 800 x 800)

sistema de 2 tubos
Aquecimento/arrefecimento
3 - Entrada Ø3/4"
4 - Saída Ø3/4"

sistema de 4 tubos

Aquecimento

1 - Entrada Ø1/2

2 - Saída Ø1/2"

Arrefecimento

3 - Entrada Ø3/4"

4 - Saída Ø3/4"

Modelo	Bobina do ventilador		Painel		unidade embalada Dimensões, mm
	Pesos unidade embalada, kg	Pesos unidade não embalada, kg	Pesos unidade embalada, kg	Pesos unidade não embalada, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5.2T/5.4T/5.6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
