Unidades de tratamento de ar suspensas da série BreezMe CL

As unidades de tratamento de ar suspensas Mycond BreezMe CL são dispositivos energeticamente eficientes com um recuperador de contrafluxo hexagonal incorporado, motores EC, filtros Mini-Pleat e um sistema de automação incorporado (Plug&Play).

Caudal de ar: 150 ... 3300 m3/h

Quer comprar ou tem dúvidas?

Mycond

Série BreezMe CL

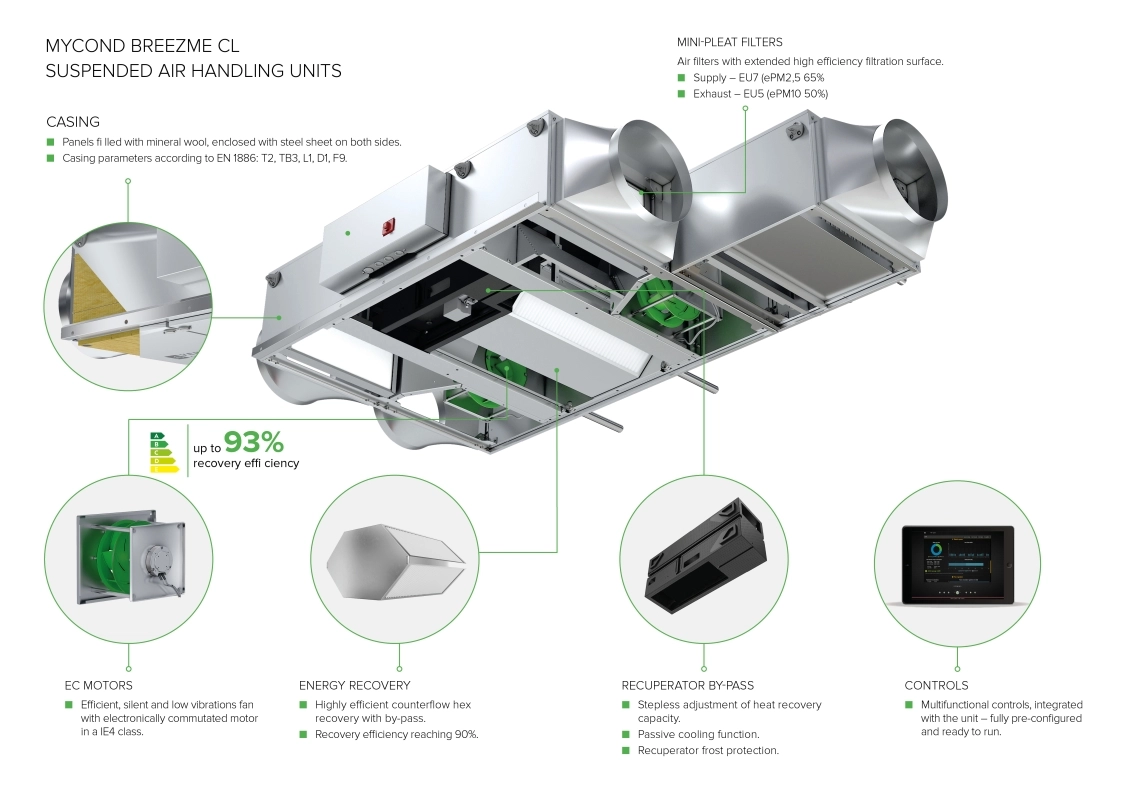

MyCond BreezMe CL suspended air handling unit infographic

As unidades de tratamento de ar suspensas compactas foram concebidas para serem instaladas em espaços no teto.

MyCond BreezMe CL Efficient ventilation

Ventilação eficiente

A unidade substitui o ar viciado na divisão, substituindo-o por ar fresco filtrado do exterior para desfrutar do conforto do ambiente.

Construção

As unidades são construídas com painéis isolados de lã mineral revestidos com chapa de Aluzinco (AZ 150).
Os painéis são fixados a uma subestrutura de aço, que assegura a rigidez de toda a unidade.

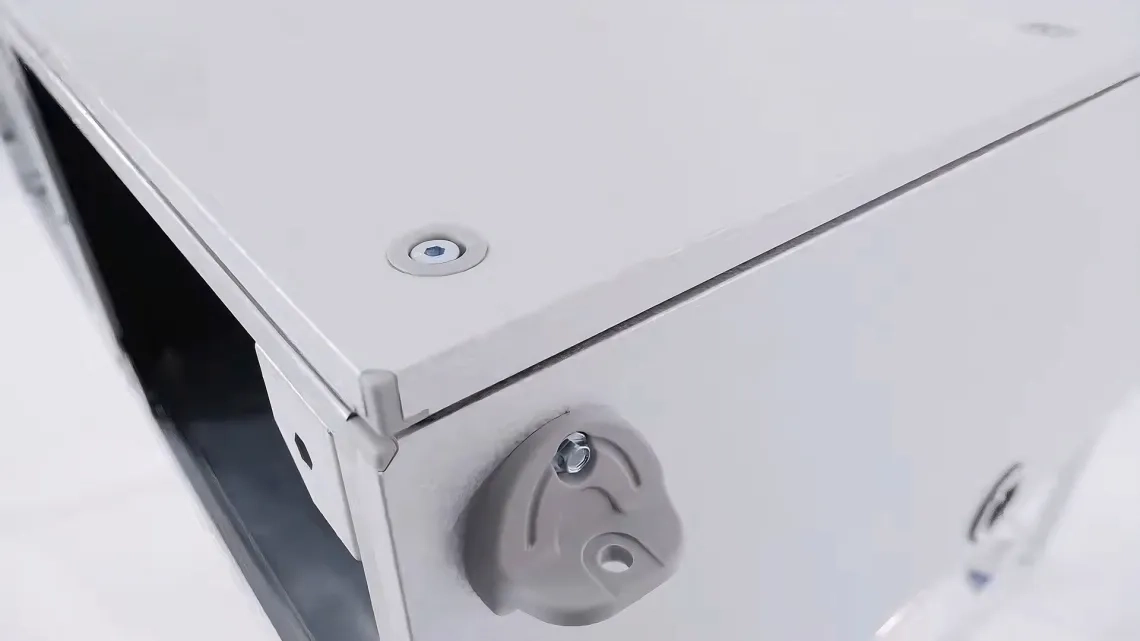

MyCond BreezMe CL case design

Eficiência energética

As unidades de tratamento de ar suspensas compactas caracterizam-se por uma elevada eficiência de recuperação de calor, que atinge os 90%.

Automação

As unidades compactas de tratamento de ar na versão suspensa estão equipadas com automação multifuncional integrada na unidade (Plug&Play).
A automação permite a gestão remota do funcionamento da unidade de tratamento de ar através da visualização ou do HMI Advance remoto.

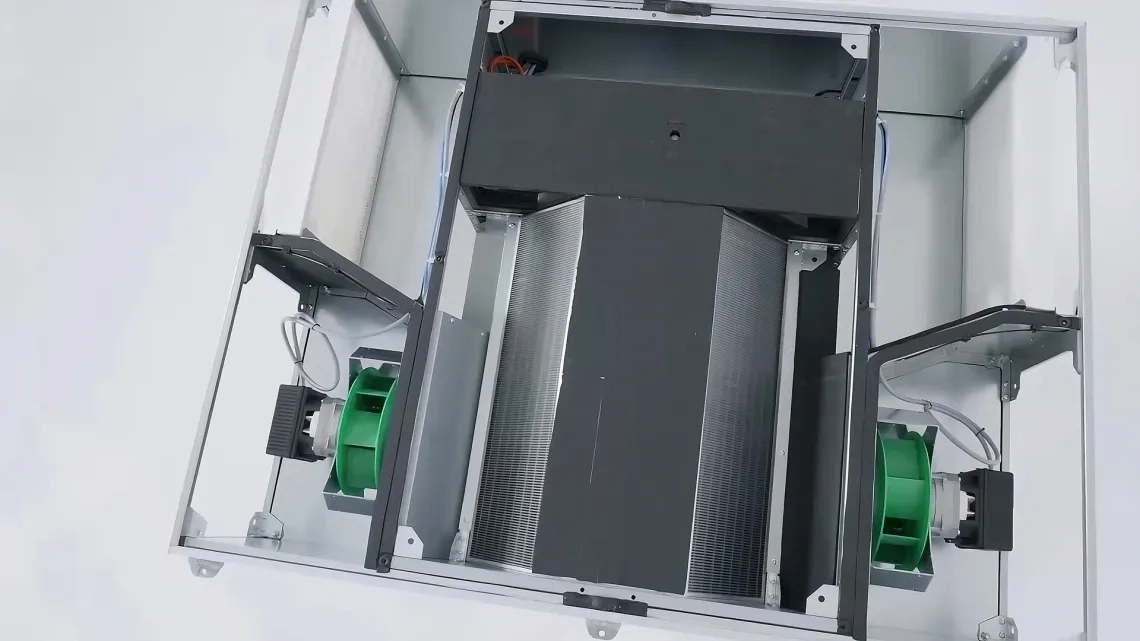

MyCond BreezMe CL internal structure heat exchanger fans filters

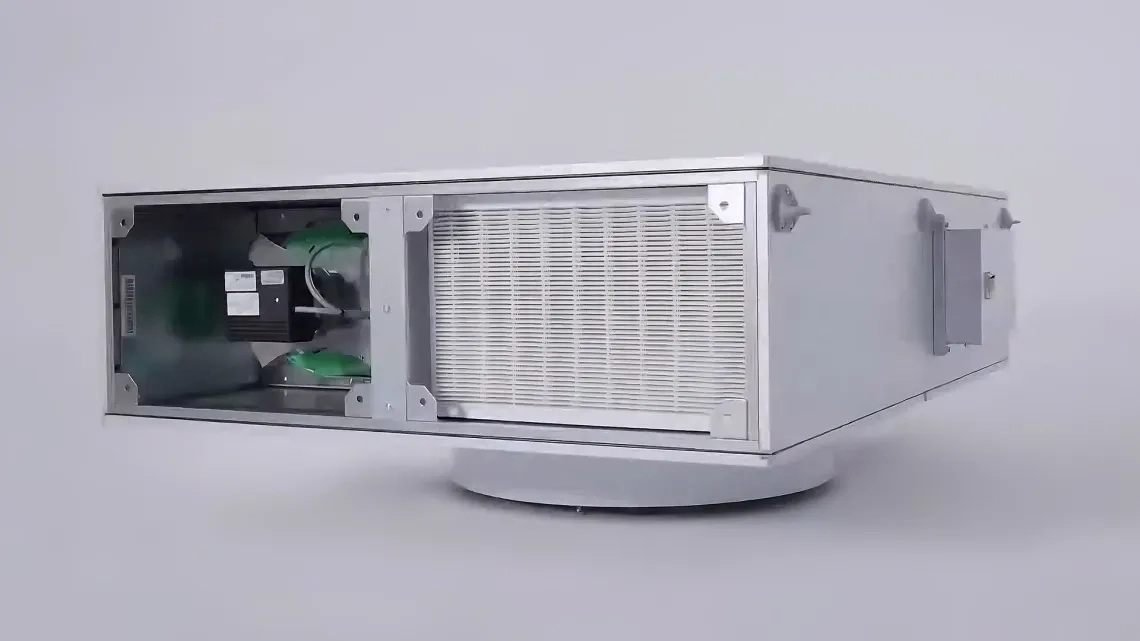

MyCond BreezMe CL general view of the installation

Filtros

FILTROS MINI-PLEAT

Filtros compactos altamente absorventes com uma grande área de filtragem.

Alimentação - classe EU 7

Exaustão - classe EU 5

Dados da unidade de tratamento de ar de base

Tamanho da unidade de tratamento de ar	Capacidade nominal	Gama de capacidades	Altura	Largura	Altura ligação conduta	Largura ligação conduta
Unidades	^m3/h	^m3/h	mm	mm	mm	mm
MVS005s	500	150 - 650	400	790	318	315
MVS010s	1000	300 - 1100	400	1150	318	515
MVS015s	1500	450 - 1650	400	1550	318	715
MVS020s	2000	600 - 2200	490	1610	408	743
MVS030s	3000	900 - 3300	490	2160	408	1018

Comprimentos das secções

Tamanho do painel	Painel de base	F	H	C	HC
		Funções adicionais de tratamento do ar
	(mm)	(mm)	(mm)	(mm) (mm)	(mm)
MVS005s	1230	200	200 - 460	370 - 460	460 - 920
MVS010s	1500	200	200 - 460	370 - 460	460 - 920
MVS015s	1500	200	200 - 460	370 - 460	460 - 920
MVS020s	1828	200	200 - 460	370 - 460	460 - 920
MVS030s	1828	200	200 - 460	370 - 460	460 - 920

Elementos para ligação a condutas

Dimensões LxA (mm)	MVS005s	MVS010s	MVS015s	MVS020s	MVS030s
Conexão flexível	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Registo de ar	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Redução da conduta retangular	330 x 310/300 x 300	510 x 310/400 x 350	710 x 310/400 x 350	740 x 400/500 x 400	1015 x 400/800 x 400
Redução da conduta circular	330 x 310/ 355	510 x 310/355	710 x 310/355	740 x 400/450	1015 x 400/450

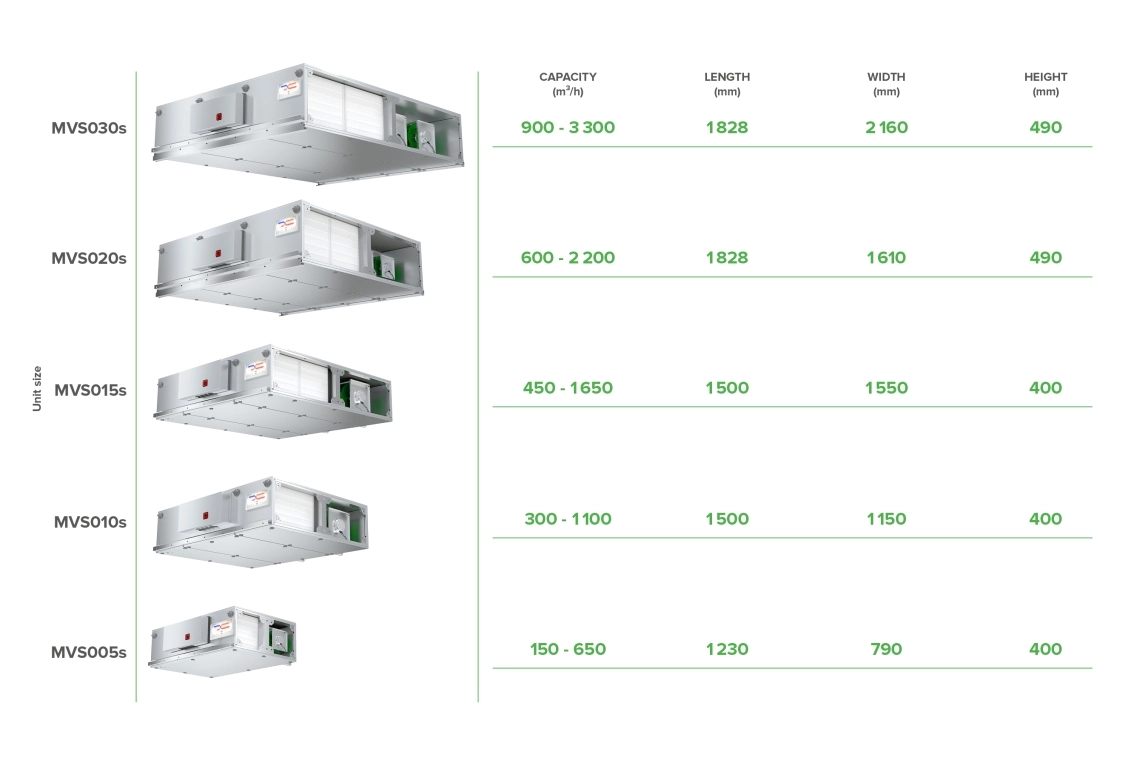

Parâmetros principais

MyCond BreezMe CL Main parameters
