Unidades ventilo-convectoras com ESP elevado da série DFCL

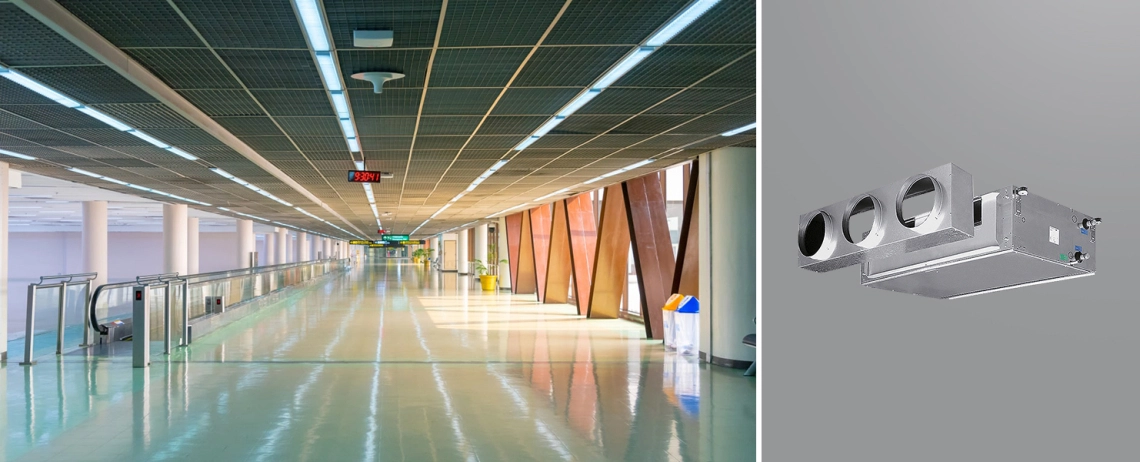

O ventiloconvector com condutas de alta pressão é utilizado mais frequentemente em grandes espaços com tectos altos, como salas de conferências, hotéis, aeroportos, museus e outros edifícios de grandes dimensões. A elevada pressão de ar fornecida pelo ventiloconvector com condutas permite uma distribuição uniforme do ar por todo o espaço, proporcionando condições confortáveis para os ocupantes

Capacidade de arrefecimento: 4,17 ... 38,28 kW

Capacidade de aquecimento: 8,76 ... 50,95 kW

Unidades ventilo-convectoras com ESP elevado da série DFCL

Uma vasta gama de capacidades, versões de 2 tubos, bem como um permutador de calor adicional de 4 tubos para aquecimento, permitem a sua utilização numa vasta gama de aplicações. E a possibilidade de controlo via Wi-Fi (como opção) permite o controlo da climatização a partir de qualquer parte do mundo.

4-pipe heat exchanger for heating

Caraterísticas principais :

Elevada flexibilidade na conceção de sistemas de ar condicionado para montagem encastrada.
Capacidades significativas para grandes instalações.
A pressão estática é de até 180 Pa nos tamanhos 1-5 e de até 400 Pa nos tamanhos 6-7.
Baixo nível de ruído.
Ampla gama de funcionamento de temperaturas de entrada de água.

Vantagens :

A estrutura é constituída por painéis autoportantes em aço galvanizado com isolamento acústico/térmico (classe M1).
Um filtro de ar recuperável ligado a uma estrutura galvanizada, facilmente acessível para limpeza e compatível com um filtro sintético G3 de 48 mm (eficiência de purificação de 84%).
Um ventilador centrífugo silencioso em aço galvanizado com uma hélice dupla, instalado no mesmo veio que o motor. Alimentação eléctrica monofásica 230 V, 50 Hz.
O permutador de calor de alta eficiência é feito de tubos de cobre com alhetas de alumínio. Por defeito, a ligação é feita do lado esquerdo. A ligação dos tubos do lado direito é efectuada mediante pedido.
Ampla gama de temperaturas de entrada de água.

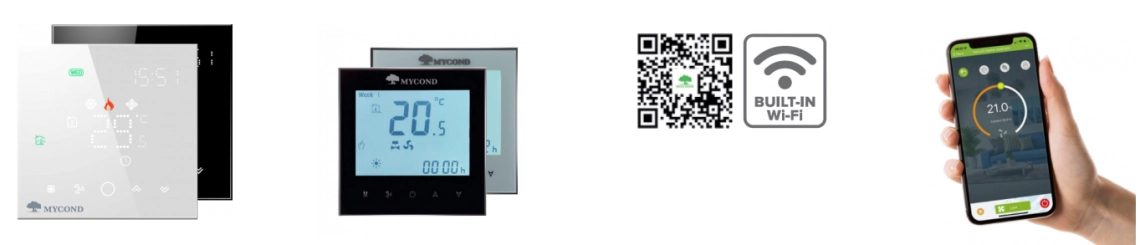

O conjunto ideal de automação para um controlo simples e económico através de smartphone

The optimal set

unidades ventilo-convectoras de 2 tubos e 3 filas. Especificações

Especificações	Unidades	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Número de velocidades		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Caudal de ar	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Capacidade total de arrefecimento	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Capacidade de arrefecimento aparente	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Capacidade de aquecimento	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Perda de pressão (arrefecimento)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Perda de pressão (aquecimento)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Consumo de energia	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Nível de potência sonora	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Nível de pressão sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Os dados referem-se às seguintes condições:

Arrefecimento: temperatura do ar interior +27 °C (bolbo seco), +19 °C (bolbo húmido); temperatura da água de entrada/saída +7/+12 °С.

Aquecimento: temperatura do ar interior +20 °C; temperatura de entrada/saída da água +60/50 °C.

unidades ventilo-convectoras de 2 tubos e 4 filas. Especificações

Especificações	Unidades	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Número de velocidades		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Caudal de ar	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Capacidade total de arrefecimento	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Capacidade de arrefecimento aparente	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Capacidade de aquecimento	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Perda de pressão (arrefecimento)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Perda de pressão (aquecimento)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Consumo de energia	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Nível de potência sonora	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Nível de pressão sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Os dados referem-se às seguintes condições:
Arrefecimento: temperatura do ar interior +27 °C (bolbo seco), +19 °C (bolbo húmido); temperatura da água de entrada/saída +7/+12 °С.
Aquecimento: temperatura do ar interior +20 °C; temperatura de entrada/saída da água +50/45 °C.

unidades ventilo-convectoras de 4 tubos. Especificações

Especificações	Unidades	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Número de velocidades		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Caudal de ar	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Capacidade total de arrefecimento	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Capacidade de arrefecimento aparente	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Capacidade de aquecimento	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Perda de pressão (arrefecimento)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Perda de pressão (aquecimento)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Consumo de energia	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Nível de potência sonora	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Nível de pressão sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

unidades ventilo-convectoras de 4 tubos. Especificações

Especificações	Unidades	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Número de velocidades		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Caudal de ar	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Capacidade total de arrefecimento	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Capacidade de arrefecimento aparente	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Capacidade de aquecimento	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Perda de pressão (arrefecimento)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Perda de pressão (aquecimento)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Consumo de energia	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Nível de potência sonora	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Nível de pressão sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

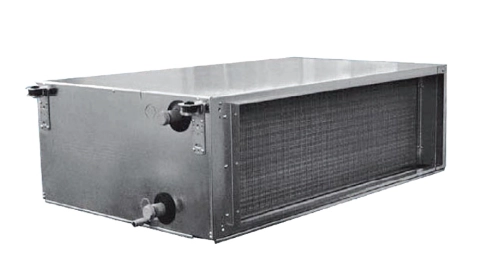

Unidades ventilo-convectoras de elevado desempenho com um permutador de calor de 4 e 6 filas

sistema de 2 tubos

Especificações a 150 Pa	Unidades	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Caudal de ar	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Capacidade total de arrefecimento	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Capacidade de arrefecimento aparente	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Capacidade de aquecimento	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Perda de pressão (arrefecimento)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Perda de pressão (aquecimento)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Consumo de energia	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Nível de potência sonora	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Nível de pressão sonora*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Os dados referem-se às seguintes condições:

Arrefecimento: temperatura do ar interior +27 °C (bolbo seco), +19 °C (bolbo húmido); temperatura da água de entrada/saída +7/+12 °С.

Aquecimento: temperatura do ar interior +20 °C; temperatura de entrada/saída da água +60/50 °C.

sistema de 4 tubos

Especificações a 150 Pa	Unidades	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Caudal de ar	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Capacidade total de arrefecimento	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Capacidade de arrefecimento aparente	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Capacidade de aquecimento	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Perda de pressão (arrefecimento)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Perda de pressão (aquecimento)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Consumo de energia	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Nível de potência sonora	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Nível de pressão sonora*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Dimensões

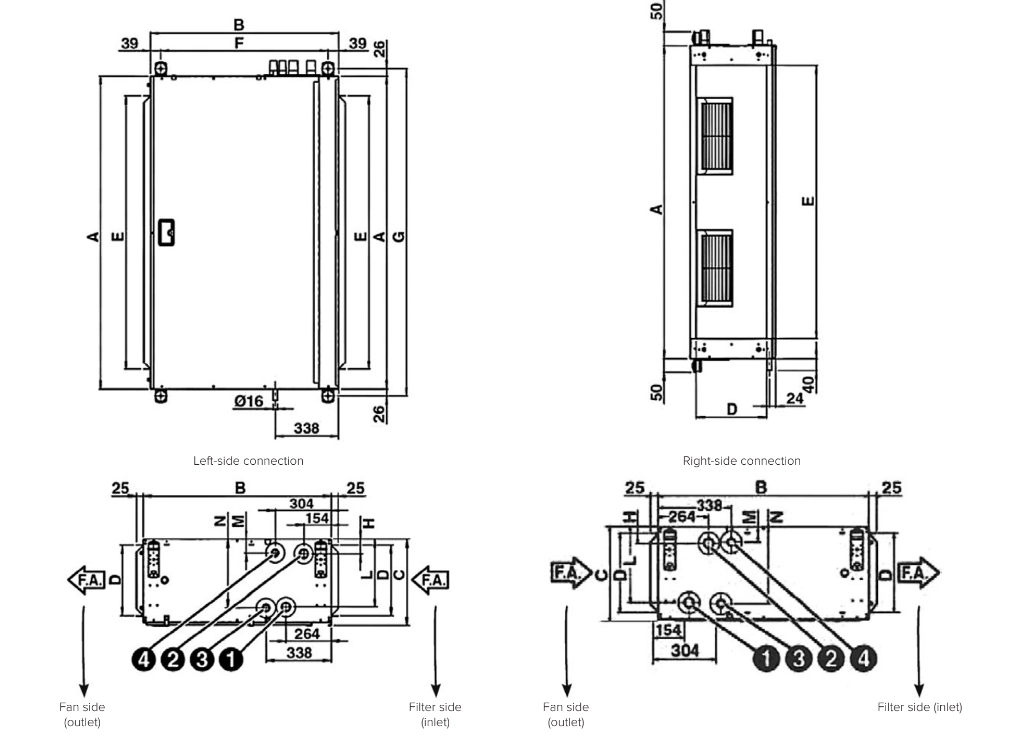

Dimensões das unidades ventilo-convectoras DFCL

Modelo	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Modelo	1 (ENTRADA)	2 (SAÍDA)	3 (ENTRADA)	4 (SAÍDA)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Dimensões

Aspeto e ligação das unidades ventilo-convectoras DFCL

Peso das unidades ventilo-convectoras DFCL

Modelo

Peso líquido (kg)

Peso embalado (kg)

Volume do permutador de calor (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

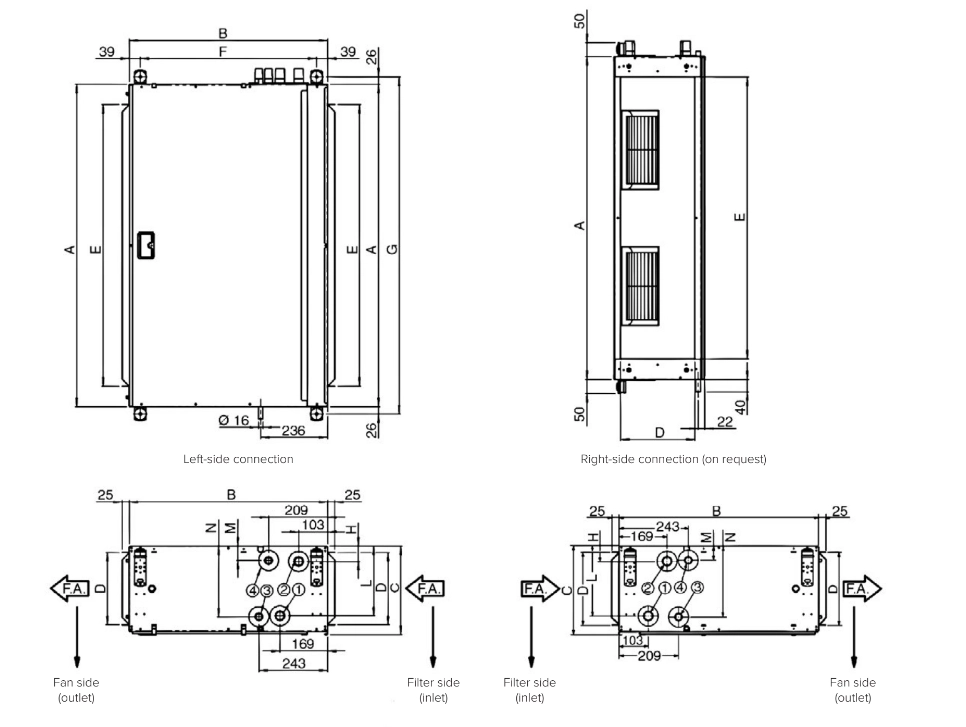

Dimensões das unidades ventilo-convectoras DFCL

Modelo	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Modelo	1 (ENTRADA)	2 (SAÍDA)	3 (ENTRADA)	4 (SAÍDA)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
