unidades ventilo-convectoras de cassete de 4 vias da série MCFK-T2

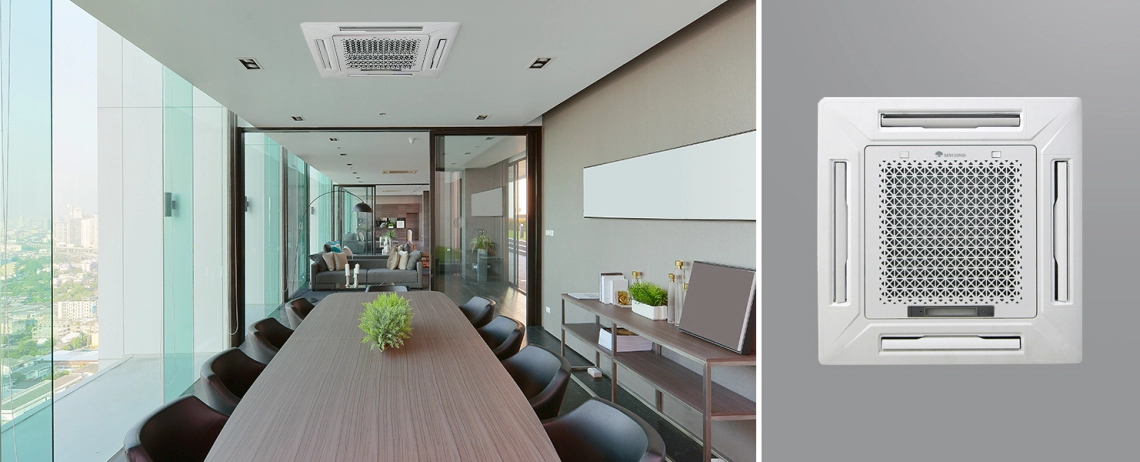

A unidade ventilo-convectora de cassete é instalada no teto, não ocupando assim espaço valioso nas paredes e sem perturbar o design interior. Este tipo é mais frequentemente utilizado em espaços comerciais com tectos não muito altos

Capacidade de arrefecimento: 2.4 ... 12,6 kW

Capacidade de aquecimento: 3,7 ... 18,9 kW

unidades ventilo-convectoras de cassete de 4 vias da série MCFK-T2

Uma vasta gama de capacidades de refrigeração e aquecimento permite a sua utilização em espaços de qualquer dimensão. E o design elegante do painel de decoração adapta-se a qualquer interior.

MCFK-T2 series

Caraterísticas e vantagens :

Devido à sua caixa compacta (570 x 570 mm), o aparelho pode ser instalado em sistemas de tectos falsos normais utilizando o módulo 600 x 600.
o sistema de distribuição de ar de 4 vias permite arrefecer ou aquecer uniformemente a divisão sem criar correntes de ar e desconforto
O design revolucionário do ventilador centrífugo garante um funcionamento silencioso e um elevado caudal de ar
O permutador de calor optimizado proporciona uma elevada eficiência de arrefecimento e aquecimento
A potente bomba de drenagem proporciona uma altura de água até 1200 mm
Filtro de alta eficiência com um elemento filtrante em fibra sintética para um ar ainda mais fresco e limpo
Porta de entrada de ar fresco

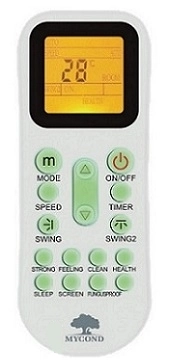

A unidade de controlo remoto por infravermelhos tem uma programação simples com botões de controlo fáceis de ler. Design confortável e leve que o torna perfeito para a utilização diária

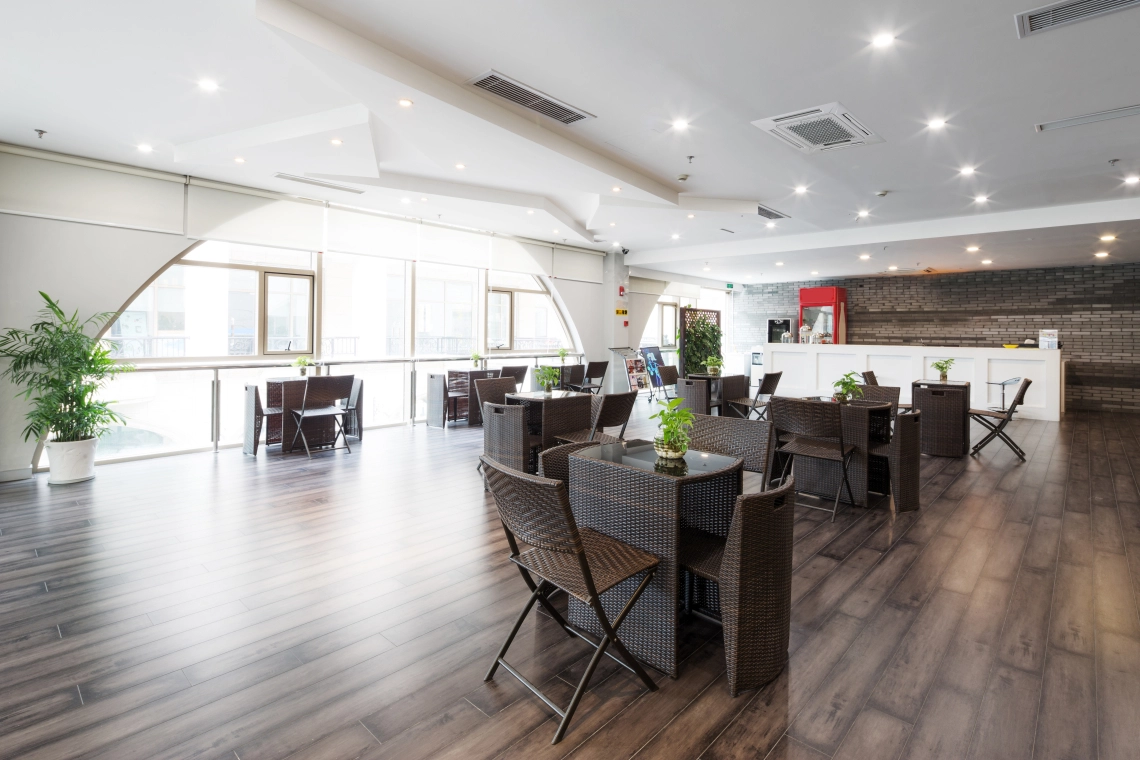

restaurant

Especificações	Unidades	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Caudal de ar, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Capacidade de arrefecimento total, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Capacidade de aquecimento, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Corrente de funcionamento	A	0,23	0,27	0,31	0,41
Nível de ruído	dB(A)	39	42	44	44
Caudal de água	kg/h	620	700	940	1150
Queda de pressão no permutador de calor	kPa	26	27	29	31
Tipo de ventilador/motor		Ventilador centrífugo / Motor elétrico do coletor
Isolamento		Classe B	Classe B	Classe B	Classe B
Alimentação eléctrica		220-230 V / 1 fase / 50 ou 60 Hz
Consumo de energia do motor	W	55	62	75	90
Permutador de calor		Tubos de cobre com alhetas de alumínio, 2 filas
Pressão máxima de funcionamento	MPa	1,6	1,6	1,6	1,6
Tubo de entrada/saída de água	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Tubo de condensado	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensões da unidade	mm	570x570x260	570x570x260	570x570x260	835x835x240
Dimensões do painel	mm	650x650x55	650x650x55	650x650x55	950x950x55
Dimensões da unidade embalada	mm	650x650x290	650x650x290	650x650x290	910x910x310
Dimensões do painel embalado	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Peso líquido, unidade	kg	18	18	18	24
Peso líquido, painel	kg	3	3	3	5
Peso da unidade embalada	kg	20,3	20,3	20,3	28
Peso do painel embalado	kg	5	5	5	7

Especificações	Unidades	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Caudal de ar, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Capacidade total de arrefecimento, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Capacidade de aquecimento, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Corrente de funcionamento	A	0,59	0,67	0,84	0,98
Nível de ruído	dB(A)	45	48	50	51
Caudal de água	kg/h	1400	1680	1820	2245
Queda de pressão no permutador de calor	kPa	34	36	39	42
Tipo de ventilador/motor		Ventilador centrífugo / Motor elétrico do coletor
Isolamento		Classe B	Classe B	Classe B	Classe B
Alimentação eléctrica		220-230 V / 1 fase / 50 ou 60 Hz
Consumo de energia do motor	W	131	145	186	225
Permutador de calor		Tubos de cobre com alhetas de alumínio, 2 filas
Pressão máxima de funcionamento	MPa	1,6	1,6	1,6	1,6
Tubo de entrada/saída de água	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Tubo de condensado	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensões da unidade	mm	835x835x240	835x835x280	835x835x280	835x835x280
Dimensões do painel	mm	950x950x55	950x950x55	950x950x55	950x950x55
Dimensões da unidade embalada	mm	910x910x310	910x910x350	910x910x350	910x910x350
Dimensões do painel embalado	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Peso líquido, unidade	kg	25,5	26,5	28	28
Peso líquido, painel	kg	5	5	5	5
Peso da unidade embalada	kg	29	31	32,5	32,5
Peso do painel embalado	kg	7	7	7	7

Condições de teste nominais:
Arrefecimento: temperatura do ar de entrada +27 °C DB / +19,5 °C WB, temperatura da água de entrada +7 °C, temperatura da água de saída +12 °C.
Aquecimento: temperatura de entrada do ar +21 °C, temperatura de entrada da água +60 °C, o mesmo caudal de água que no modo de arrefecimento.
O nível de pressão sonora foi medido numa sala com isolamento acústico, com um ponto de referência a 1,5 m abaixo do eixo vertical da unidade.

Dimensões

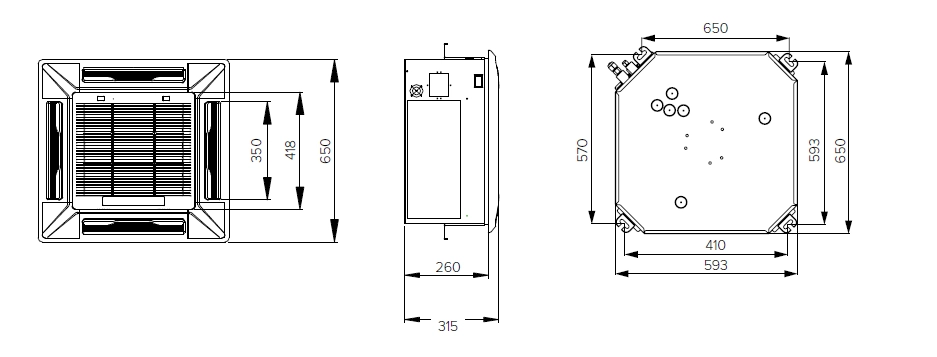

Aspeto e dimensões das unidades ventilo-convectoras MCFK 03\04\05

Dimensions

Dimensões

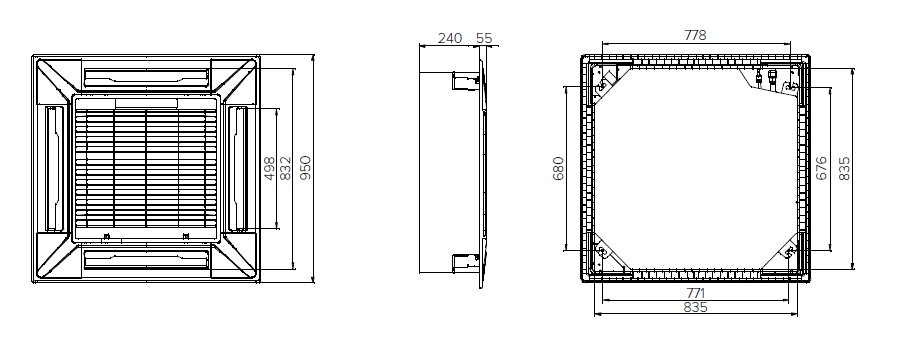

Aspeto e dimensões das unidades ventilo-convectoras MCFK 06/08

Dimensions_2

Dimensões

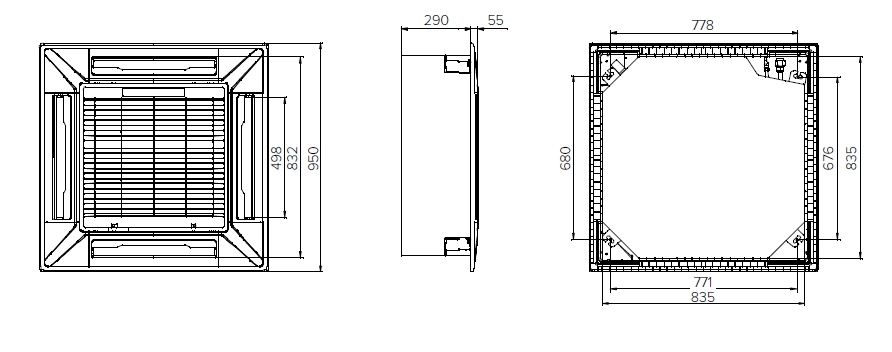

Aspeto e dimensões das unidades ventilo-convectoras MCFK 10/12/14

Dimensions_3

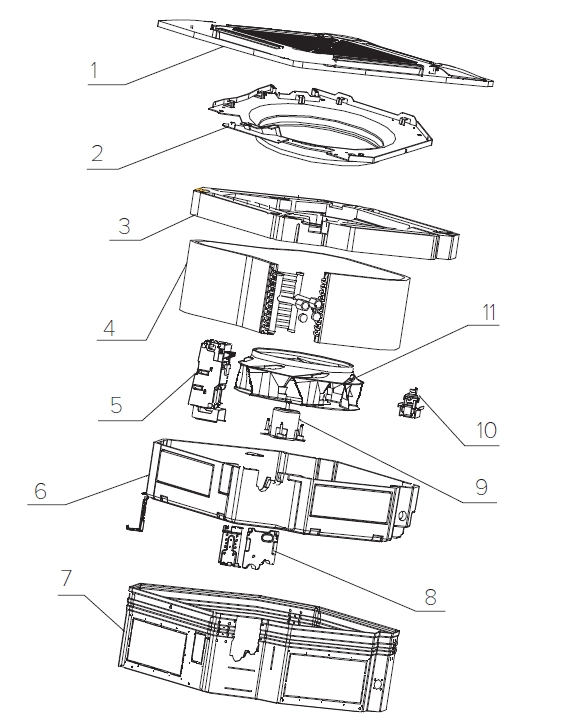

Componentes*

Legenda:

1 - Painel decorativo com um filtro
2 - Painel de regulação do caudal de ar
3 - Tabuleiro de drenagem
4 - Permutador de calor
5 - Caixa de controlo
6 - Material de isolamento do aquecedor
7 - Corpo principal
8 - Fixação da tubagem
9 - Motor do ventilador
10 - Bomba de drenagem
11 - Ventilador

* Os componentes podem variar consoante o modelo. Este desenho esquemático refere-se aos modelos MCFK 10/12/14.

Components
