Unidades ventilo-convectoras de chão de design Série Silver Glass

Início / Catalog / Ar condicionado / Unidades ventilo-convectoras (FCU) / Unidades ventilo-convectoras de chão / Unidades ventilo-convectoras de chão de design Série Silver Glass
A nova série Silver Glass de unidades ventilo-convectoras construídas por artistas foi concebida para interiores excepcionais. Os modelos foram concebidos num estilo moderno para se integrarem em qualquer interior ou serem tão discretos quanto possível
Capacidade de arrefecimento: 0.45 ... 3.73 kW
Capacidade de aquecimento: 0.61 ... 4.71 kW

Quer comprar ou tem dúvidas?
Unidades ventilo-convectoras de chão de design Série Silver Glass
Mycond
Unidades ventilo-convectoras de chão

A unidade de fan coil tem um design ultra-fino. Para comparação, seu revestimento junto com o vidro tem apenas 122 mm de espessura, economizando mais espaço para instalação. Além disso, sua aparência simples e limpa se encaixará facilmente no estilo do seu ambiente.

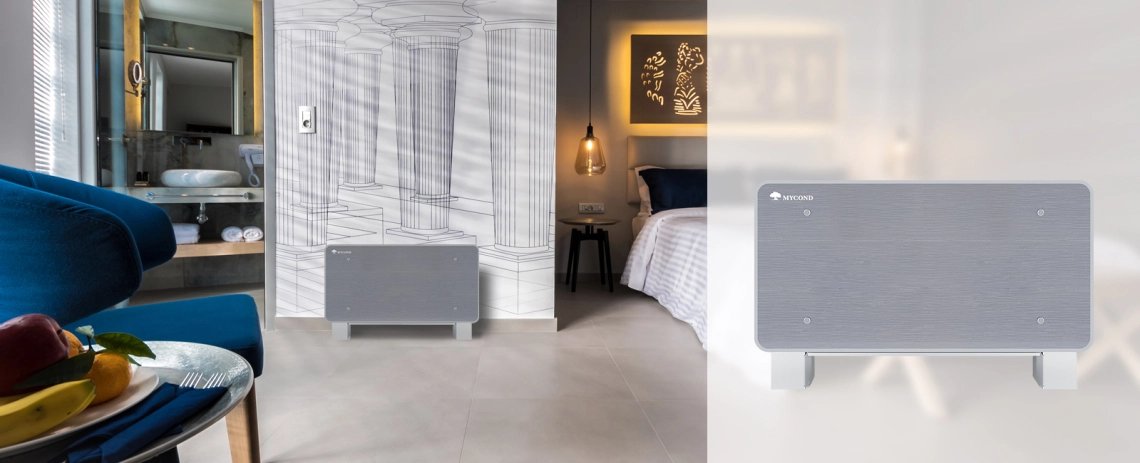

MyCond Silver Glass para interiores modernos



Aparência do MyCond Silver Glass

As unidades de fan coil complementarão efetivamente um sistema de aquecimento que utiliza uma bomba de calor. O equipamento não requer alta temperatura da água para aquecer a casa, economizando assim seus custos.





Principais vantagens:

  • Painel frontal de vidro
  • Corpo ultra-fino
  • O quadro da unidade é feito de chapa metálica de 0,8-1 mm
  • Nível de ruído baixo
  • Habitação integrada para o termostato
  • Motor DC
  • Filtros de ar classe G1 projetados para fácil remoção para limpeza e manutenção sem problemas
  • A bobina do trocador de calor consiste em tubos de cobre e coletores de latão: os tubos são equipados com aletas de alumínio corrugadas
  • Equipado com uma bandeja de drenagem removível
  • Grade de alumínio com fixação magnética
  • Opcional: painel de vidro traseiro (instalação em espaço aberto)
  • Termostato (opcional)

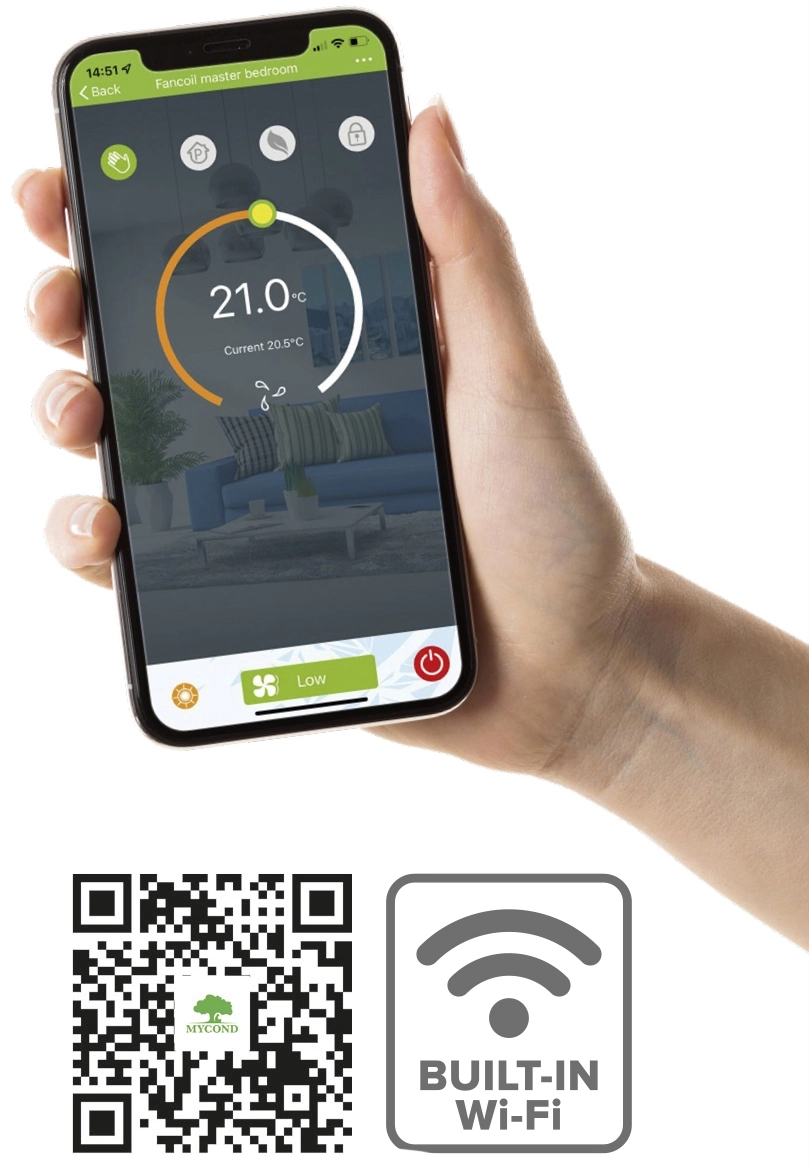

Aplicativo móvel MyCond Silver Glass

*O termostato de fan coil Mycond Block está disponível.

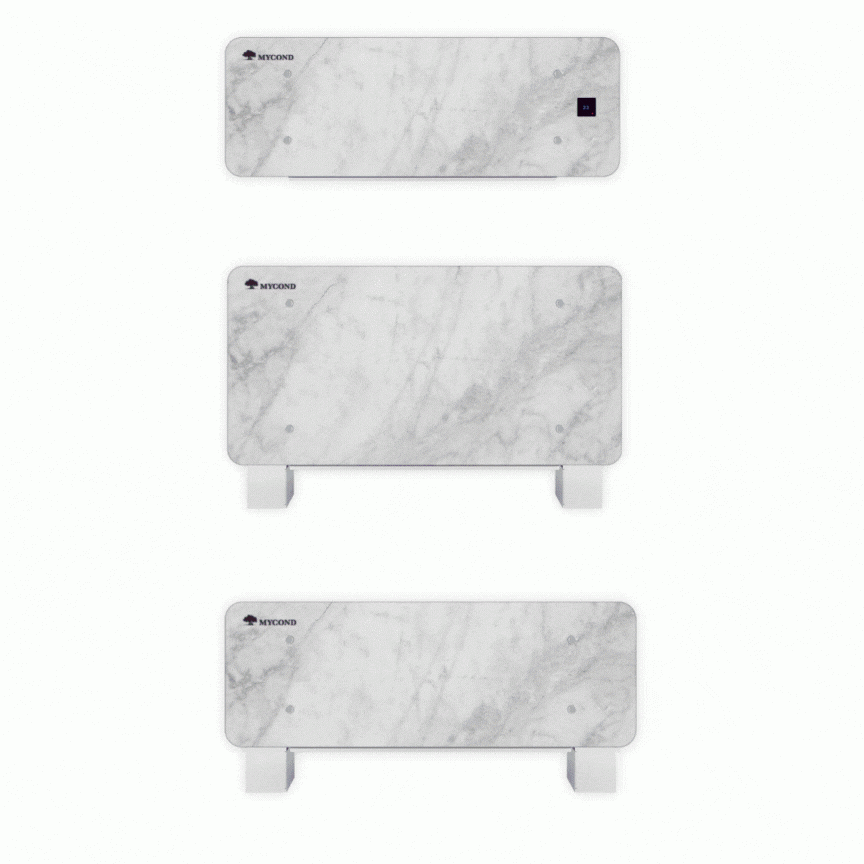

MyCond Silver Glass para controle climático moderno

Descubra uma nova dimensão de elegância com Mycond!

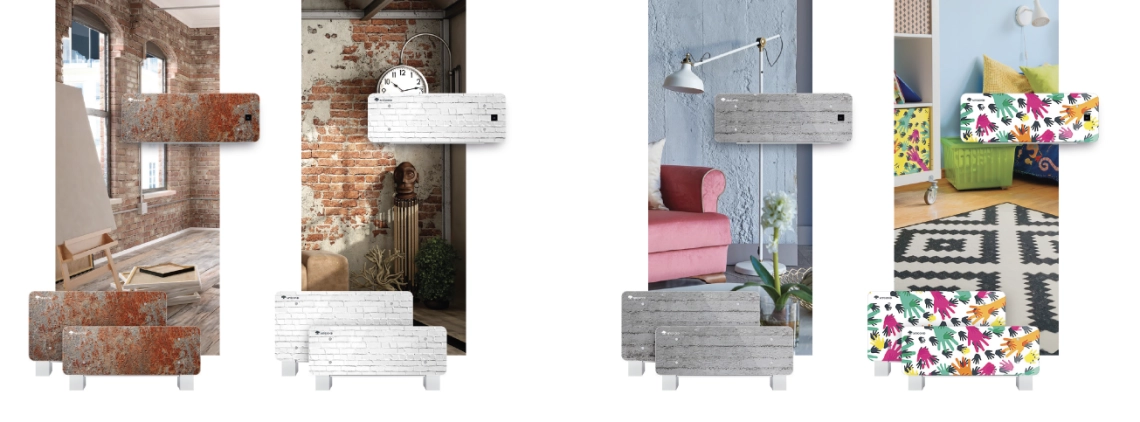

  • Design moderno: painéis de vidro impressos elegantes se encaixam perfeitamente em qualquer interior, adicionando um toque de estilo e modernidade.
  • Você pode escolher sua própria imagem ou design no painel, que adaptaremos ao seu interior.



Unidade de fan coil moderna de chão da série MyCond Silver Glass.

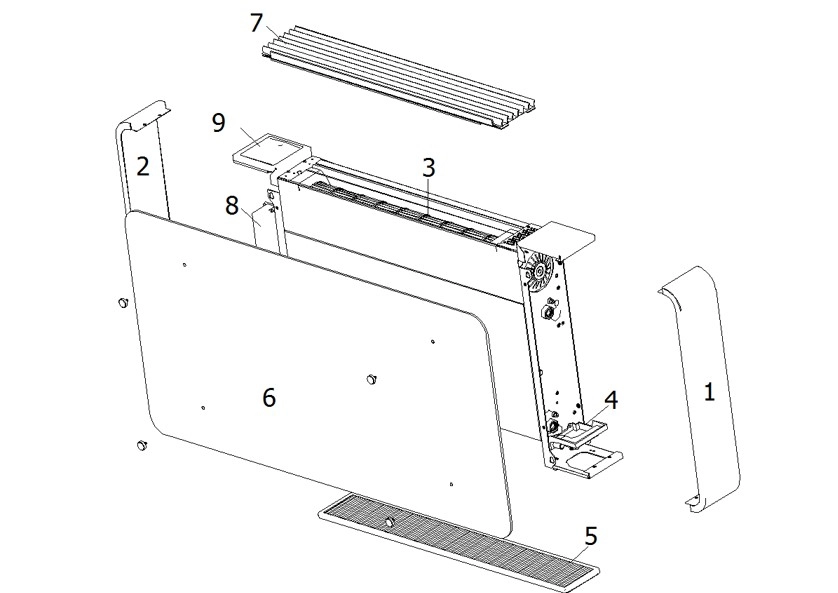

Principais componentes

Partes externas

  1. Painel lateral esquerdo
  2. Painel lateral direito
  3. Fandeck
  4. Drenagem auxiliar
  5. Filtro
  6. Painel frontal
  7. Grade de alumínio
  8. Caixa elétrica
  9. Painel de controle (opcional)



Unidade de fan coil de chão ultra-fina e estilosa MyCond Silver Glass.



Unidade de fan coil ultra-fina MyCond Silver Glass com recursos modernos.

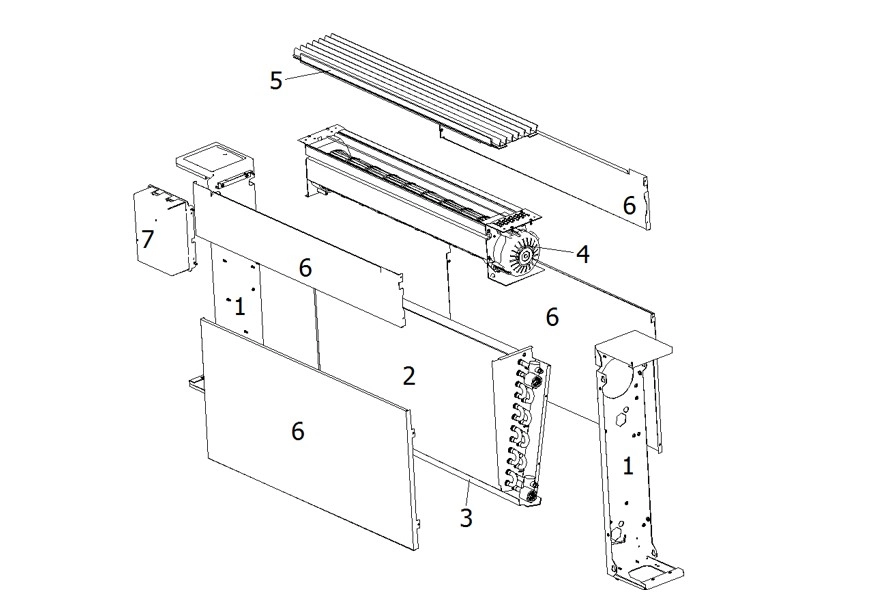

Partes internas

Unidades verticais

  1. Painel lateral interno
  2. Trocador de calor principal
  3. Bandeja de condensado
  4. Fandeck
  5. Grade de alumínio
  6. Painéis frontais e traseiros internos
  7. Caixa elétrica

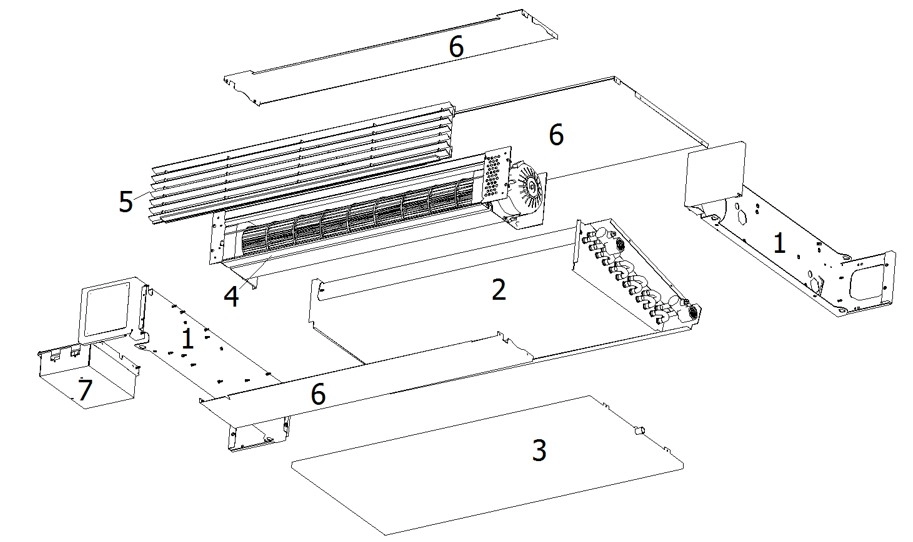

Partes internas

Unidade horizontal

  1. Painel lateral interno
  2. Trocador de calor principal
  3. Bandeja de condensado
  4. Fandeck
  5. Grade de alumínio
  6. Painéis frontais e traseiros internos
  7. Caixa elétrica

Componentes internos da unidade de fan coil de chão da série MyCond Silver Glass.

Dados técnicos

Sistema de 2 tubos

   Especificações Unidades Velocidade MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Taxa de fluxo de ar   Supermax 250 390 510 620
    Max (*) 180 315 450 540
  m3/h Med (*) 120 230 350 450
    Min (*) 80 155 240 310
    Estático 10 18 25 32
Capacidade total de resfriamento   Supermax 1.19 2.12 2.90 3.73
    Max 0.88 1.81 2.70 3.38
  kW Med 0.79 1.45 2.20 2.75
    Min 0.45 0.98 1.70 2.13
Capacidade sensível   Supermax 0.87 1.56 2.16 2.97
    Max 0.69 1.35 2.00 2.70
  kW Med 0.60 1.10 1.68 2.30
    Min 0.30 0.70 1.25 1.70
Capacidade de aquecimento   Supermax 1.55 2.71 3.71 4.71
    Max 1.10 2.40 3.20 4.23
  kW Med 0.90 1.50 2.40 3.40
    Min 0.61 1.16 1.75 2.41
  V/H/Ph 230 V – 50 Hz - 1Ph
Entrada do motor   Supermax 20 22 24 27
    Max 12 13 14 17
  W Med 5 6 7 10
    Min 3 4 5 8
Taxa de fluxo de água   Supermax 204 364 498 639
    Max 151 311 463 580
  l/h Med 136 249 377 472
    Min 77 168 292 365
Queda de pressão   Supermax 15.1 10.2 20.9 19.9
    Max 13.1 8.2 19.0 18.7
  kPa Med 7.2 6.0 16.5 13.2
    Min 4.1 4.1 13.0 10.0
Conexão da bobina       1/2” GF 1/2” GF 1/2” GF 1/2” GF
Conteúdo de água L   0,33 0,59 0,85 1,11
Poder sonoro   Supermax 55.0 56.0 57.1 58.3
    Max 51.3 52.2 52.4 53.3
  dB(A) Med 44.6 45.5 46.6 48.6
    Min 37.5 38.6 40.5 38.7
Pressão sonora   Supermax 38.0 39.0 40.1 41.3
    Max 34.3 35.2 35.4 36.3
  dB(A) Med 27.6 28.5 29.6 31.6
    Min 20.5 21.6 23.5 21.7


MODO DE RESFRIAMENTO
Quarto: 27° C – 47% R.H. Temperatura da água (entrada/saída): 7/12°C
MODO DE AQUECIMENTO
Quarto: 20° C. Temperatura da água de entrada: 50.
 (*) Os valores declarados são relativos a configurações padrão a 1500, 900 e 600 RPM. É sempre possível alterar o fluxo de ar, mudando a configuração do dip switch na PCB.

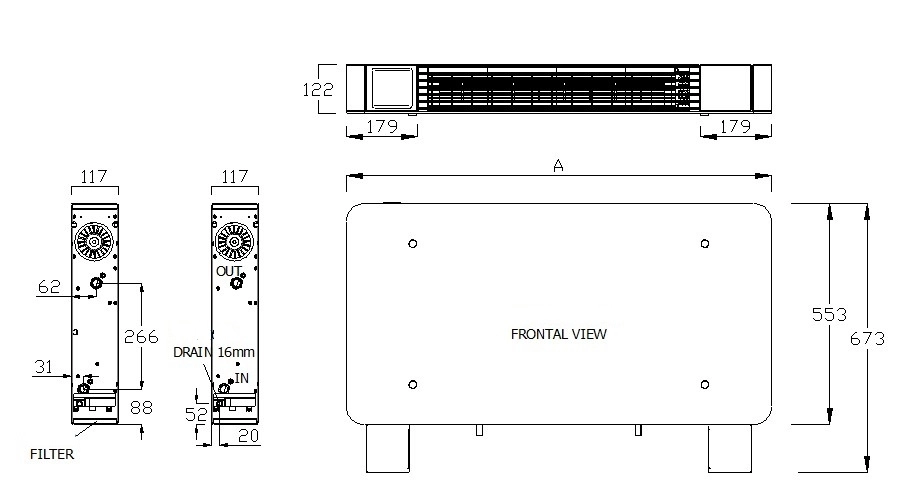

Dimensões

montagem vertical


Unidade de fan coil de chão elegante da série MyCond Silver Glass.

  Especificações Unidades MC-SG-200T2 MC-SG-400T2 MC-SG-600T2  MC-SG-800T2
A mm 681 873 1065 1257
Peso líquido kg 14 18 21 25
Peso bruto kg 18 21 25 29



Dimensões

Montagem horizontal


Dimensões da unidade de fan coil de chão da série MyCond Silver Glass.

Especificações Unidades MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Peso líquido kg 14 18 21 25
Peso bruto kg 18 21 25 29
