Unidades ventilo-convectoras ESP médias da série HPL

Estas unidades ventilo-convectoras com condutas de média pressão foram concebidas para fornecer ar através de condutas longas e suportam instalações horizontais e verticais. As unidades são adequadas para casas residenciais, escritórios, estabelecimentos de ensino e centros comerciais

Capacidade de arrefecimento: 2,93 ... 11,29 kW

Capacidade de aquecimento: 3,31 ... 13,13 kW

Quer comprar ou tem dúvidas?

Unidades ventilo-convectoras ESP médias da série HPL

Mycond

Unidades ventilo-convectoras com condutas

A bobina do ventilador tem 7 tamanhos padrão de diferentes capacidades de caudal de ar (de 340 a 2100^m3/h), cada um dos quais está equipado com uma bobina de 3 ou 4 filas e com a possibilidade de adicionar uma bobina de 1 ou 2 filas para sistemas de 4 tubos. Esta é a gama mais completa, ideal para todas as necessidades de ar condicionado.

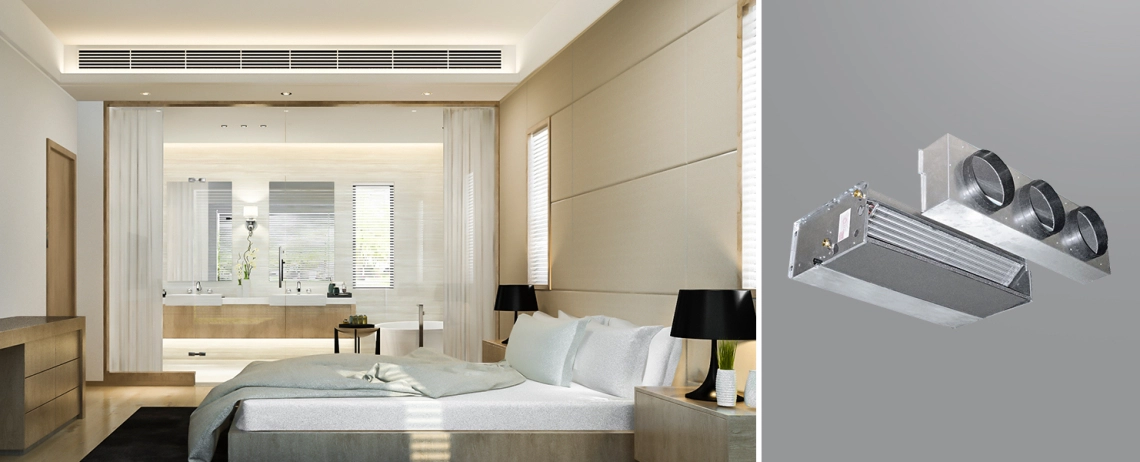

MyCond HPL Um quarto de hotel moderno com uma unidade ventilo-convectora de conduta ESP média.

Caraterísticas principais :

Elevado nível de conforto
Ampla gama de funcionamento
Pressão estática até 80 Pa
Caixa em aço galvanizado
Permutador de calor de cobre de alta eficiência
Ventilador equilibrado estática e dinamicamente para um funcionamento extremamente silencioso
Instalação na posição horizontal e vertical

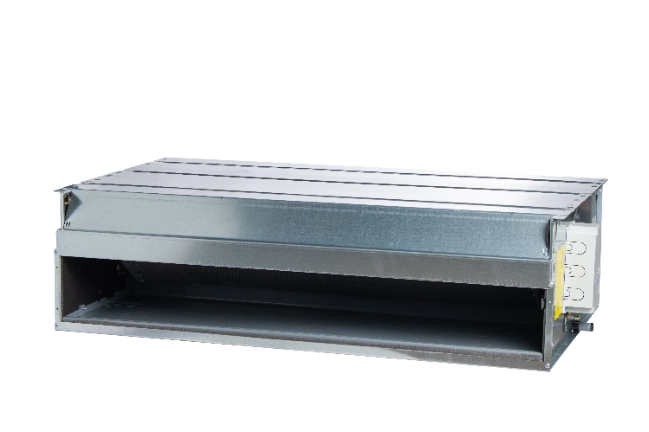

Imagem que mostra a eficiência energética da unidade ventilo-convectoras Medium ESP da série MyCond HPL.

Imagem de uma unidade ventilo-convectora de conduta ESP média da série MyCond HPL de alto desempenho em funcionamento.

Vantagens :

A caixa é feita de aço galvanizado de 1 mm e isolada com espuma de poliolefina de 3 mm (classe M1).
As ventoinhas têm pás de alumínio ou de plástico.
O motor de 5 velocidades é montado sobre almofadas anti-vibração. A conceção inclui uma proteção térmica interna com rearme automático (grau de proteção IP 20, classe B).
O permutador de calor não é adequado para utilização em atmosferas corrosivas, onde pode estar sujeito a corrosão. As ligações encontram-se no lado esquerdo, a partir da saída de ar da unidade.
O tabuleiro de condensados é feito de plástico. O design em forma de L permite instalar a unidade ventilo-convectora na posição horizontal ou vertical.
O filtro é feito de fibra de polipropileno esticada numa estrutura de aço galvanizado. A estrutura é instalada em guias especiais para facilitar a remoção e instalação do filtro durante a manutenção.

Diagrama das unidades ventilo-convectoras com conduta ESP média Caraterísticas da série MyCond HPL.

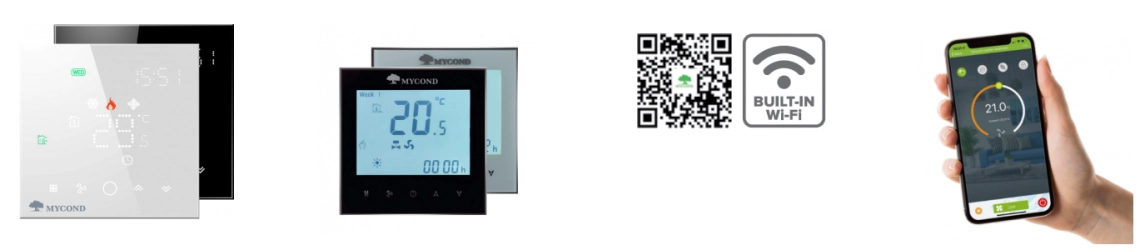

O conjunto ideal de automação para um controlo simples e económico por smartphone

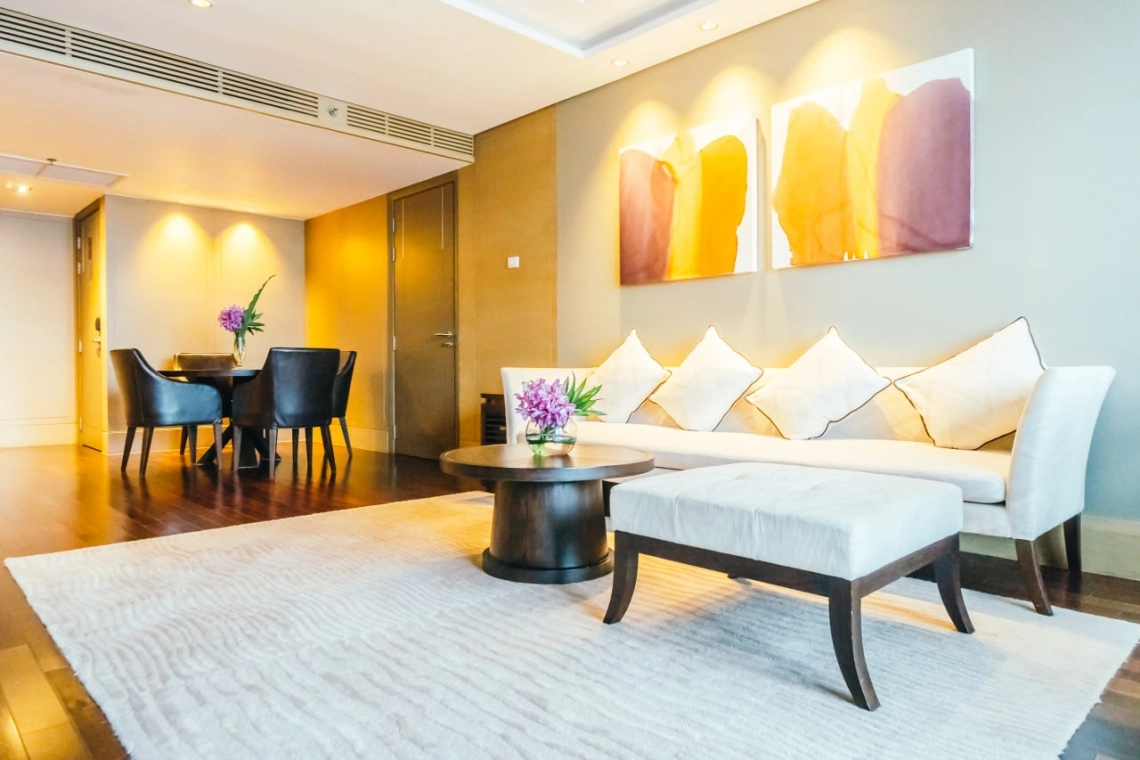

Unidade elegante de ventiloconvectores da série MyCond HPL instalada numa sala de estar moderna.

unidades ventilo-convectoras de 3 filas, modelos de 2 tubos. Especificações

Especificações	Unidades	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Caudal de ar	^m3/h	535	860	1115	1340	1375	1635	2100
Capacidade de arrefecimento	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Capacidade de aquecimento	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Potência de entrada do motor	W	55	110	126	175	174	166	245
Potência sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubo de entrada/saída de água		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubo de condensação	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

unidades ventilo-convectoras de 4 filas, modelos de 2 tubos. Especificações

Especificações	Unidades	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Caudal de ar	^m3/h	535	860	1115	1340	1375	1635	2100
Capacidade de arrefecimento	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Capacidade de aquecimento	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Potência de entrada do motor	W	55	110	126	175	174	166	245
Potência sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubo de entrada/saída de água		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubo de condensação	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

unidade ventilo-convectora de 3+1 fileiras, modelos de 4 tubos

Especificações	Unidades	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Caudal de ar	^m3/h	535	860	1115	1340	1375	1635	2100
Capacidade de arrefecimento	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Capacidade de aquecimento	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Potência de entrada do motor	W	55	110	126	175	174	166	245
Potência sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubo de entrada/saída de água		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubo de condensação	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

As caraterísticas são dadas para os seguintes parâmetros de funcionamento:
Pressão estática: 0Pa
ARREFECIMENTO: temperatura do ar de entrada +27 °C temperatura seca, +19 °C humidade. term. Temperatura da água de entrada/saída. +7/12 °C.
AQUECIMENTO: a temperatura do ar à entrada é de +20 °C. Temperatura da água de entrada/saída. +50/45 °C.
Sistema de aquecimento de 4 tubos: temperatura do ar à entrada +20 °C. Temperatura da água à entrada/saída. +65/55 °C.

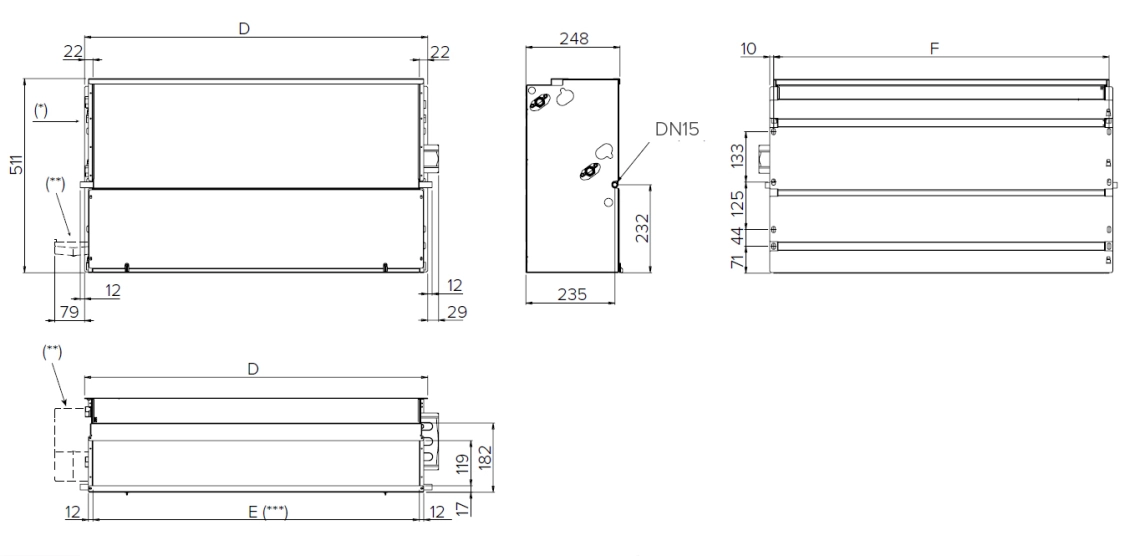

Instalação vertical

Ilustração esquemática da eficiência energética da unidade ventilo-convectoras MyCond da série HPL.

Nota:
(*) - Ligações da serpentina à esquerda
(**) - Tabuleiro de condensados adicional (opção)
(***) - Dimensões da estrutura de admissão: E x 119 mm
(****) - Diâmetro externo

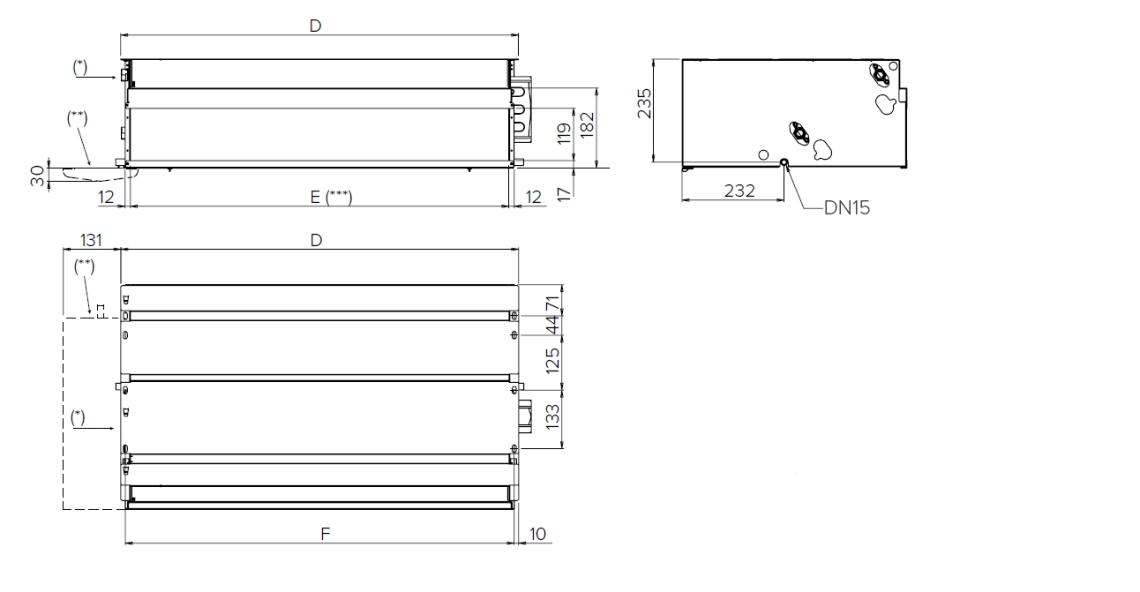

Instalação horizontal

Diagrama que ilustra as trajectórias do fluxo de ar nas unidades de condutas da série MyCond HPL.

Nota:
(*) - Ligações da bobina à esquerda
(**) - Tabuleiro de condensados adicional (opção)
(***) - Dimensões da estrutura de admissão: E x 119 mm
(****) - Diâmetro exterior

Modelo	Unidades	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

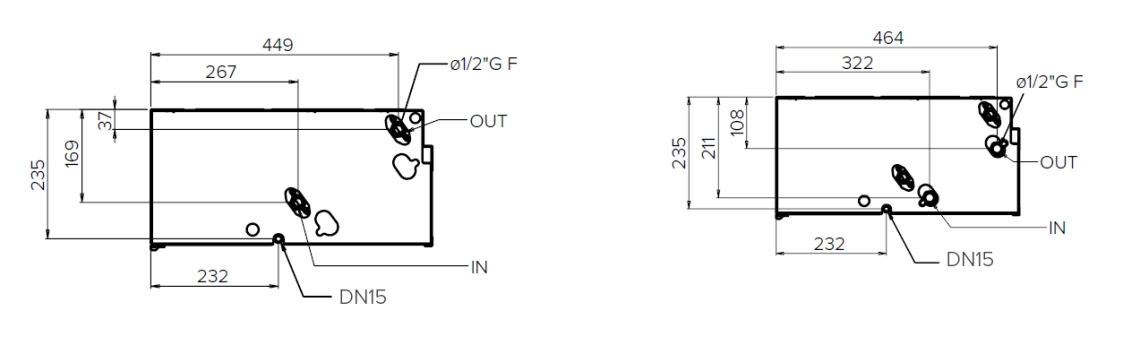

Ligações da bobina

bobinas de 3 ou 4 filas / Bobina de aquecimento adicional (1 ou 2 filas)

MyCond HPL Diagrama que mostra a distribuição de ar e os mecanismos de controlo em unidades ventilo-convectoras com condutas ESP médias.

Modelo	Unidades	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 fileiras	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 filas	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 fileiras	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1
