Unidades ventilo-convectoras versáteis Série SEC/F

Início / Catalog / Ar condicionado / Unidades ventilo-convectoras (FCU) / Unidades ventilo-convectoras de chão / Unidades ventilo-convectoras versáteis Série SEC/F
A gama de produtos apresentada na série foi concebida para divisões com uma área pequena. É necessária apenas uma unidade para arrefecer ou aquecer a divisão. A unidade ventilo-convectora está equipada com um ventilador centrífugo que permite atingir uma capacidade significativa com caraterísticas de baixo ruído
Capacidade de arrefecimento: 0,57 ... 8,52 kW
Capacidade de aquecimento: 0,64 ... 10,53 kW

Quer comprar ou tem dúvidas?
Unidades ventilo-convectoras versáteis Série SEC/F
Mycond
Unidades ventilo-convectoras de chão

A série permite instalação em diferentes posições. Com a gama de acessórios opcionais, a unidade de fan coil pode ser perfeitamente adaptada a condições operacionais particulares.

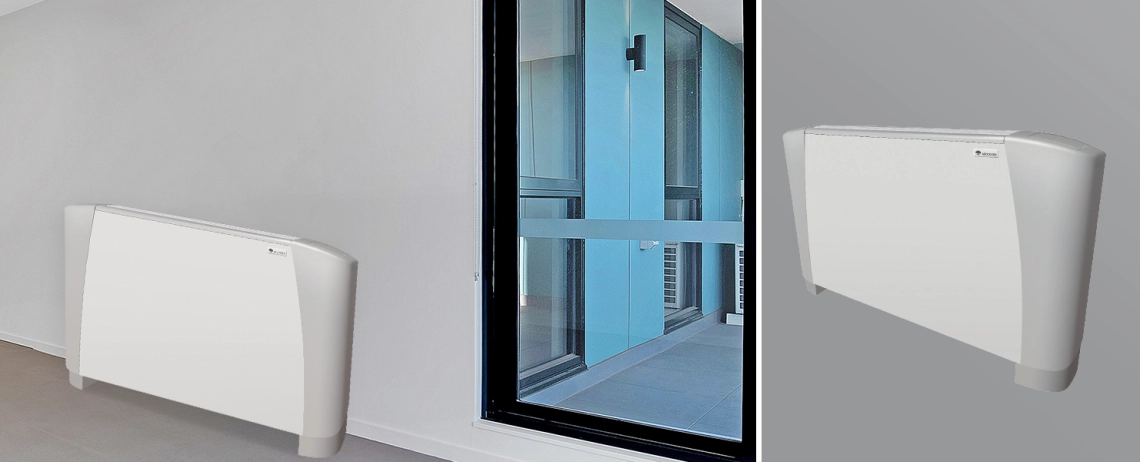

SEC/F series fan coil units installed in modern interiors.



Principais características:

  • Pode ser equipada com ventiladores EC como opção
  • Pressão estática de até 50 Pa
  • Design vertical ou horizontal
  • Design de 2 ou 4 tubos
  • Painel de controle remoto ou integrado

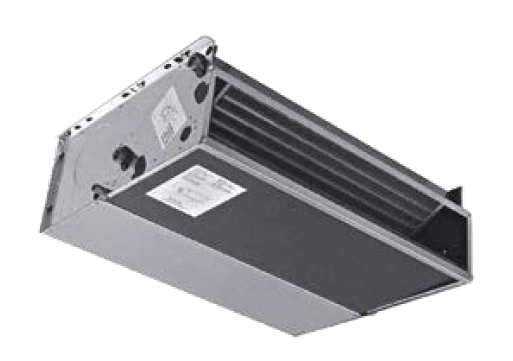

Versatile fan coil unit from the SEC/F series displayed indoors.



MyCond SEC/F appearance

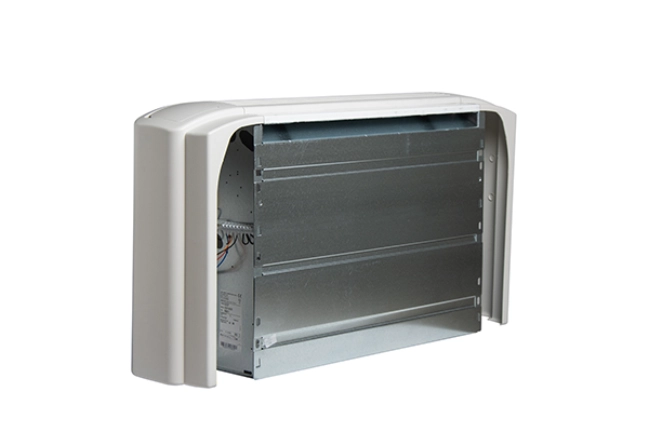

Características de design:

  • A estrutura interna é feita de aço galvanizado de alta resistência. O revestimento externo consiste em painéis frontais de metal e painéis laterais de plástico.
  • A grelha de distribuição de ar é feita de plástico.
  • Filtro substituível com núcleos de polipropileno e estrutura de aço galvanizado. Fácil de substituir graças a guias plásticas especiais.
  • Um ventilador centrífugo com um impulsor de alumínio ou plástico, balanceado estaticamente e dinamicamente para funcionar o mais silenciosamente possível.



  • Um motor monofásico de seis velocidades (com três velocidades pré-definidas de fábrica), montado em suportes antivibração e equipado com um interruptor térmico de reinício automático, com grau de proteção IP20, classe de isolamento B.
  • Os trocadores de calor são feitos de tubos de cobre com aletas de alumínio. O trocador de calor é conectado do lado esquerdo como padrão. Unidades com conexão do lado direito estão disponíveis sob solicitação.
  • A bandeja de drenagem é feita de plástico e isolada com espuma de poliolefina (classe M1); o tubo tem 15 mm de diâmetro.

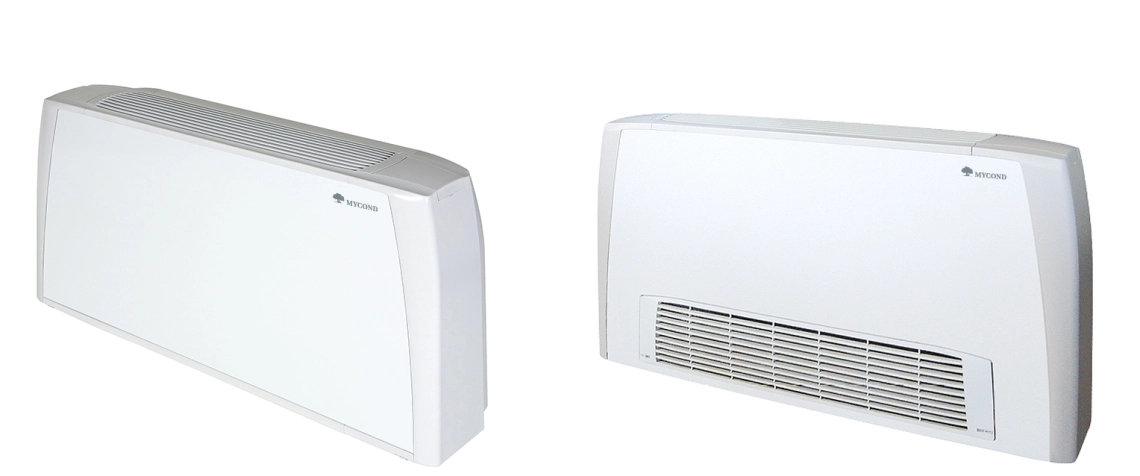

MyCond SEC/F fan coil unit providing efficient air distribution.

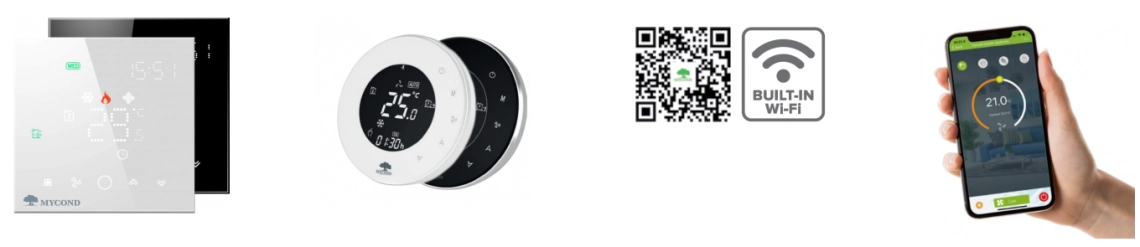

MyCond SEC/F modern control technologies - 1

MyCond SEC/F modern control technologies - 2

MyCond SEC/F modern control technologies - 3

MyCond SEC/F modern control technologies - 4





O conjunto ideal de automação para controle acessível e simples por smartphone

MyCond SEC/F A girl and her dog next to a fan coil unit.



Unidades de fan coil de 2 tubos e 3 filas. Especificações

Especificações Unidades SEC/F 1.3 SEC/F 2.3 SEC/F 3.3
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Capacidade total de resfriamento kW 0,57 0,66 0,75 0,84 0,91 1,00 0,90 0,99 1,23 1,35 1,53 1,70 1,27 1,55 1,76 2,04 2,35 2,61
Capacidade de resfriamento sensível kW 0,45 0,53 0,60 0,69 0,75 0,83 0,68 0,76 0,95 1,06 1,21 1,36 0,92 1,13 1,30 1,51 1,76 1,97
Capacidade de aquecimento kW 0,64 0,76 0,86 0,98 1,07 1,19 0,94 1,06 1,34 1,49 1,70 1,92 1,26 1,56 1,79 2,10 2,44 2,74
Queda de pressão da água (resfriamento) kPa 2,5 3,0 3,8 4,7 5,4 6,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,3 19,7 23,8
Queda de pressão da água (aquecimento) kPa 0,9 1,1 1,4 1,8 2,1 2,5 2,2 2,8 4,2 5,0 6,4 7,9 5,4 7,8 10,0 13,2 17,1 21,0
Consumo de energia W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Nível de potência sonora dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Nível de pressão sonora (*) dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43



Especificações Unidades SEC/F 4.3 SEC/F 5.3 SEC/F 6.3
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Capacidade total de resfriamento kW 1,25 1,71 2,11 2,43 2,83 3,19 1,66 2,01 2,55 2,90 3,13 3,58 2,50 2,94 3,32 3,70 4,01 4,26
Capacidade de resfriamento sensível kW 0,91 1,26 1,57 1,82 2,15 2,45 1,22 1,49 1,91 2,19 2,38 2,76 1,87 2,23 2,54 2,86 3,12 3,35
Capacidade de aquecimento kW 1,25 1,74 2,18 2,52 2,97 3,41 1,65 2,02 2,61 3,00 3,24 3,75 2,56 3,05 3,45 3,90 4,26 4,56
Queda de pressão da água (resfriamento) kPa 6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
Queda de pressão da água (aquecimento) kPa 5,3 9,5 14,0 18,2 24,3 30,8 3,4 4,8 7,5 9,6 11,0 14,2 7,3 9,9 12,3 15,2 17,8 20,1
Consumo de energia W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Nível de potência sonora dB(A) 27 33 39 43 47 53 26 31 37 41 43 48 37 42 46 49 52 54
Nível de pressão sonora (*) dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Especificações Unidades SEC/F 7.3 SEC/F 8.3 SEC/F 9.3
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Capacidade total de resfriamento kW 2,82 3,29 3,74 4,21 4,66 5,01 3,01 3,68 4,32 5,09 5,36 5,69 4,00 4,38 4,95 5,74 6,21 6,56
Capacidade de resfriamento sensível kW 0,91 1,26 1,57 1,82 2,15 2,45 1,22 1,49 1,91 2,19 2,38 2,76 1,87 2,23 2,54 2,86 3,12 3,35
Capacidade de aquecimento kW 1,25 1,74 2,18 2,52 2,97 3,41 1,65 2,02 2,61 3,00 3,24 3,75 2,56 3,05 3,45 3,90 4,26 4,56
Queda de pressão da água (resfriamento) kPa 6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
Queda de pressão da água (aquecimento) kPa 5,3 9,5 14,0 18,2 24,3 30,8 3,4 4,8 7,5 9,6 11,0 14,2 7,3 9,9 12,3 15,2 17,8 20,1
Consumo de energia W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Nível de potência sonora dB(A) 27 33 39 43 47 53 26 31 37 41 43 48 37 42 46 49 52 54
Nível de pressão sonora (*) dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Especificações Unidades SEC/F 4.4 SEC/F 5.4 SEC/F 6.4
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Capacidade total de resfriamento kW 1,31 1,81 2,25 2,62 3,08 3,50 1,77 2,17 2,79 3,21 3,49 4,03 2,79 3,34 3,81 4,31 4,71 5,04
Capacidade de resfriamento sensível kW 0,94 1,32 1,65 1,93 2,30 2,63 1,28 1,58 2,04 2,36 2,58 3,01 2,03 2,45 2,81 3,20 3,52 3,79
Capacidade de aquecimento kW 1,28 1,80 2,27 2,64 3,14 3,62 1,71 2,10 2,74 3,16 3,46 4,01 2,82 3,39 3,90 4,46 4,92 5,31
Queda de pressão da água (resfriamento) kPa 3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
Queda de pressão da água (aquecimento) kPa 2,6 5,0 7,2 9,4 12,8 16,4 5,6 8,1 12,9 16,6 19,5 25,2 11,9 16,5 21,1 26,8 31,8 36,3
Consumo de energia W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Nível de potência sonora Lw dB(A) 27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
Nível de pressão sonora (*)Lp dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Especificações Unidades SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Capacidade total de resfriamento kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Capacidade de resfriamento sensível kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Capacidade de aquecimento kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Queda de pressão da água (resfriamento) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Queda de pressão da água (aquecimento) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Consumo de energia W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Nível de potência sonora Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Nível de pressão sonora (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Especificações Unidades SEC/F 1.4 SEC/F 2.4 SEC/F 3.4
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Capacidade total de resfriamento kW 0,65 0,77 0,87 1,00 1,08 1,20 1,00 1,11 1,41 1,56 1,78 2,00 1,32 1,63 1,87 2,17 2,53 2,83
Capacidade de resfriamento sensível kW 0,49 0,58 0,66 0,77 0,84 0,94 0,73 0,82 1,05 1,17 1,35 1,53 0,95 1,18 1,36 1,59 1,86 2,09
Capacidade de aquecimento kW 0,69 0,80 0,92 1,07 1,17 1,31 0,99 1,11 1,43 1,60 1,83 2,08 1,30 1,62 1,87 2,19 2,59 2,88
Queda de pressão da água (resfriamento) kPa 1,9 2,5 3,2 4,0 4,7 5,6 4,9 6,1 9,1 11,0 13,9 17,2 3,7 5,3 6,7 8,8 11,5 14,1
Queda de pressão da água (aquecimento) kPa 1,7 2,2 2,8 3,7 4,3 5,3 4,0 4,9 7,6 9,3 11,8 14,8 2,8 4,2 5,4 7,1 9,8 11,5
Consumo de energia W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Nível de potência sonora dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Nível de pressão sonora* dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
Especificações Unidades SEC/F 4.4 SEC/F 5.4 SEC/F 6.4
Número de velocidades   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Taxa de fluxo de ar m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Capacidade total de resfriamento kW 1,31 1,81 2,25 2,62 3,08 3,50 1,77 2,17 2,79 3,21 3,49 4,03 2,79 3,34 3,81 4,31 4,71 5,04
Capacidade de resfriamento sensível kW 0,94 1,32 1,65 1,93 2,30 2,63 1,28 1,58 2,04 2,36 2,58 3,01 2,03 2,45 2,81 3,20 3,52 3,79
Capacidade de aquecimento kW 1,28 1,80 2,27 2,64 3,14 3,62 1,71 2,10 2,74 3,16 3,46 4,01 2,82 3,39 3,90 4,46 4,92 5,31
Queda de pressão da água (resfriamento) kPa 3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
Queda de pressão da água (aquecimento) kPa 2,6 5,0 7,2 9,4 12,8 16,4 5,6 8,1 12,9 16,6 19,5 25,2 11,9 16,5 21,1 26,8 31,8 36,3
Consumo de energia W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Nível de potência sonora Lw dB(A) 27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
Nível de pressão sonora (*)Lp dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45

As especificações referem-se aos seguintes parâmetros operacionais:
RESFRIAMENTO: Temperatura do ar de entrada 27 °C (bulbo seco), +19 °C (bulbo úmido). Temperatura da água de entrada/saída +7/12 °C.
AQUECIMENTO: Temperatura do ar de entrada +20 °C. Temperatura da água de entrada/saída +50/45 °C. Baixo – Médio – Alto = As velocidades disponíveis como padrão.
*O nível de pressão sonora é 9 dB(A) menor que o nível de potência sonora e refere-se a uma sala com um volume de 100 m3 e tempo de reflexão sonora de 0,5 s.

Peso das unidades SEC/F CV, CH-CVB

Modelo Peso com embalagem (kg) Peso sem embalagem (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 15,5 17,2 21,4 22,5 26,9 27,7 32,1 35,7 35,9 13,9 15,4 19,1 20,2 24,1 24,9 28,8 32,0 32,2
4 16,0 18,0 22,4 23,5 28,1 29,0 33,6 37,2 37,4 14,4 16,2 20,1 21,2 25,3 26,2 30,3 33,5 33,7

Peso das unidades SEC/F NC

Modelo Peso com embalagem (kg) Peso sem embalagem (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 12,2 13,6 17,1 18,1 21,9 22,8 27,0 30,2 30,4 10,6 11,8 15,3 16,3 19,6 20,5 24,2 27,1 27,3
4 12,7 14,4 18,1 19,1 23,1 24,1 28,5 31,7 31,9 11,1 12,6 16,3 17,3 20,8 21,8 25,7 28,6 28,8

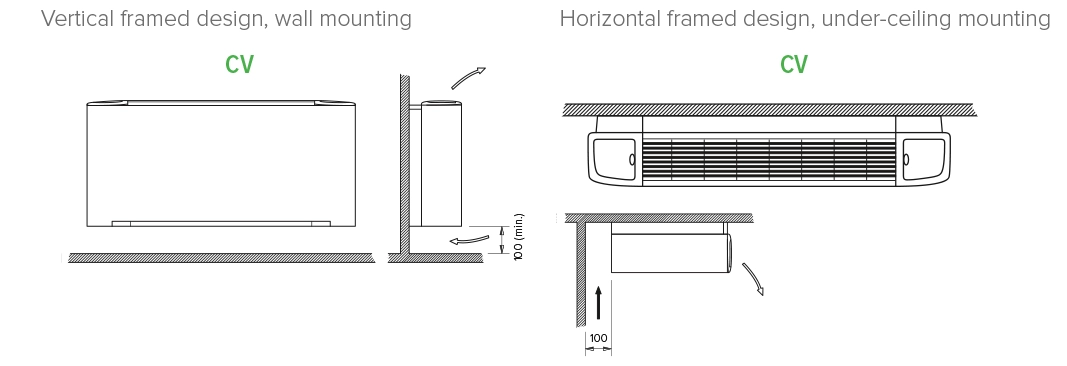

Designs disponíveis:

Installation of a versatile MyCond SEC/F series fan coil unit.

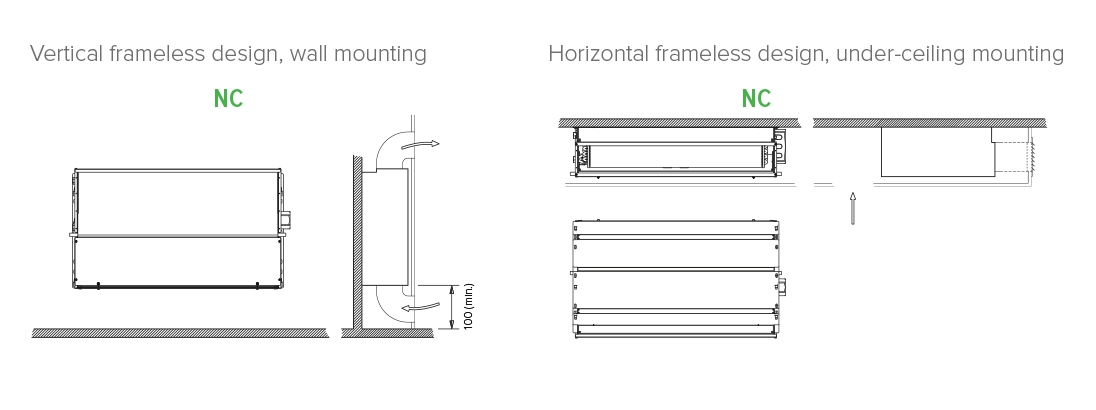

Designs disponíveis:

MyCond SEC/F Overview of versatile fan coil units offering adaptability.

Dimensões

Dimensões das unidades SEC/F CV

MyCond SEC/F Diagram of fan coil dimensions for heating and cooling control.



Dimensões

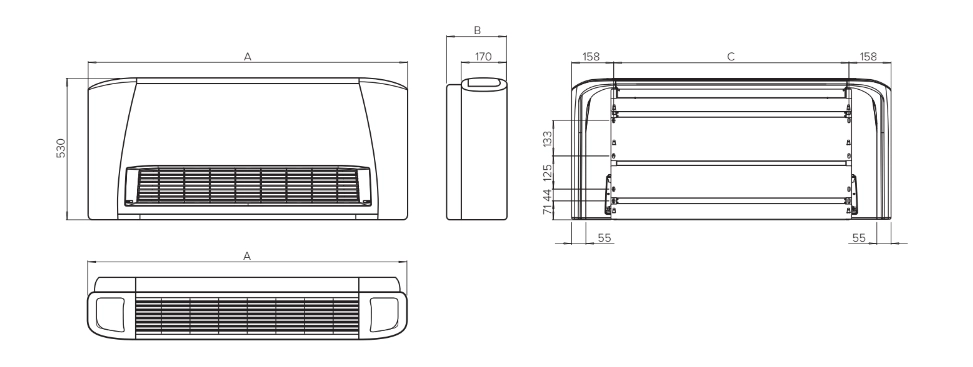

Dimensões das unidades SEC/F CH-CVB


Diagram showing dimensions of MyCond SEC/F series fan coil units.

Modelo Unidades 1 2 3 4 5 6 7 8 9
A mm 670 770 985 985 1200 1200 1415 1415 1415
B mm 225 225 225 225 225 225 225 225 225
C mm 354 454 669 669 884 884 1099 1099 1099



Dimensões

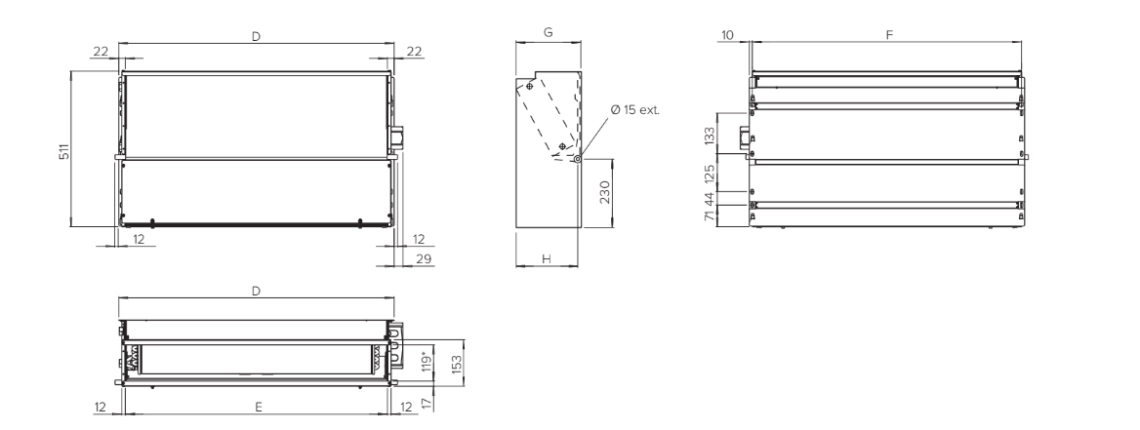

Dimensões das unidades SEC/F NC


Diagram showing dimensions of MyCond SEC/F series fan coil unit.

Modelo Unidades 1 2 3 4 5 6 7 8 9
D mm 374 474 689 689 904 904 1119 1119 1119
E mm 330 430 645 645 860 860 1075 1075 1075
F mm 354 454 669 669 884 884 1099 1099 1099
G mm 218 218 218 218 218 218 218 248 248
H mm 205 205 205 205 205 205 205 235 235
