ventiloconvectores de cassete de 4 vias da série MCFK-A2/4

Ideal para espaços onde a estética e o silêncio são de importância primordial. A distribuição suave e homogénea do ar cria um microclima natural. Uma tecnologia que trabalha para si, de forma silenciosa e perfeita.

Capacidade de arrefecimento: 2 ... 17.6 kW

Capacidade de aquecimento: 2.8 ... 25.5 kW

Quer comprar ou tem dúvidas?

ventiloconvectores de cassete de 4 vias da série MCFK-A2/4

Mycond

Unidades ventilo-convectoras de cassete

Devido a uma ampla gama de capacidades de resfriamento e aquecimento, essas unidades de ventilação podem ser usadas em salas de qualquer tamanho, e o design elegante e estiloso do painel decorativo se encaixará em qualquer interior.

MyCond MCFK-A2/4 para estabelecimentos comerciais

MyCond MCFK-A2/4 design moderno e eficiência

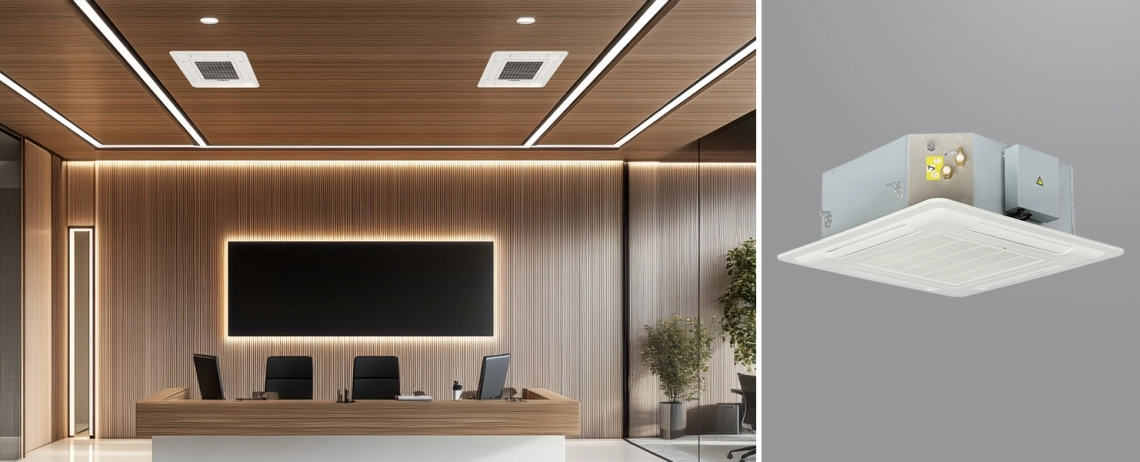

MyCond MCFK-A2/4 design compacto para o escritório

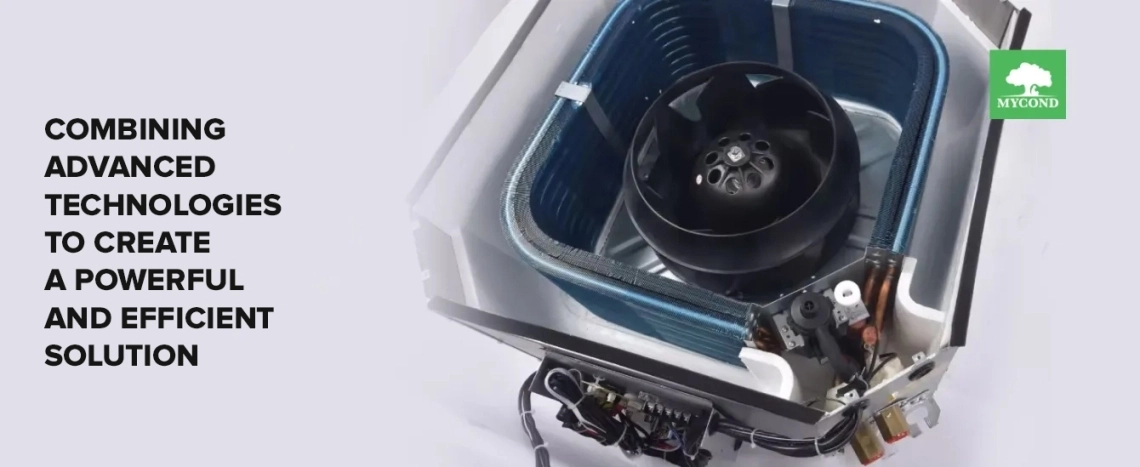

Características e benefícios:

A carcaça é feita de aço galvanizado e equipada com dutos de ar moldados em poliestireno que proporcionam um fluxo de ar eficiente e são grossos o suficiente para garantir isolamento térmico e acústico confiável.
O painel tem um design moderno, é feito de plástico ABS durável e está equipado com um filtro de ar removível e lavável e uma função de oscilação automática do fluxo de ar.
A roda é fabricada em um processo de moldagem de ciclo único, sem juntas soldadas entre as lâminas do ventilador e a placa final/conical, garantindo perfeito equilíbrio. Um pad anti-vibração no cubo reduz o ruído e a vibração das rodas e do motor. Cada roda é precisamente equilibrada com uma tolerância de menos de 0,5 mm/s.
O trocador de calor é feito de tubos de cobre e placas de alumínio com um revestimento protetor azul, que garante alta eficiência na transferência de calor. Cada trocador de calor é testado quanto a vazamentos a 16 bar (1,6 MPa).
A palete é feita de poliestireno expandido de alta densidade usando tecnologia de termoformagem, possui um revestimento protetor de PVC e está equipada com uma bomba de drenagem e uma válvula de flutuação de segurança.

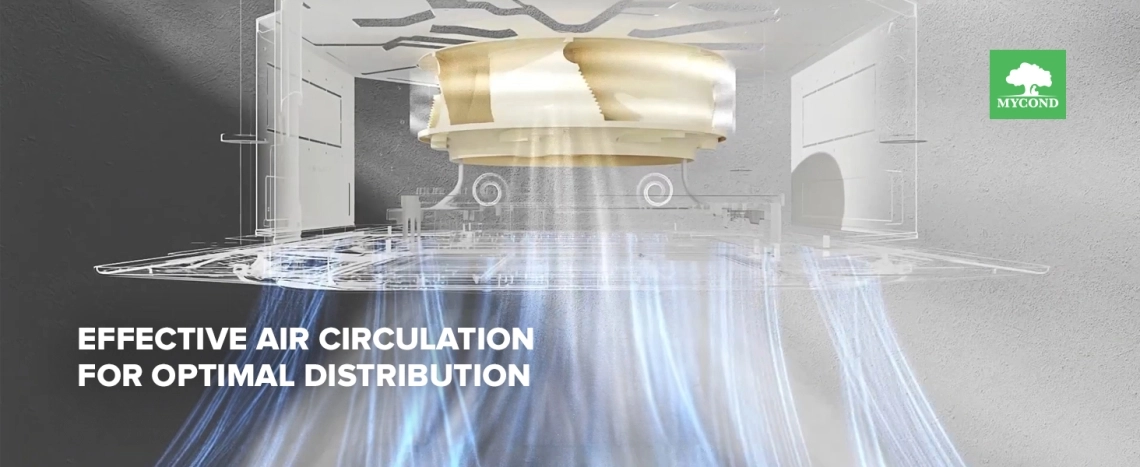

MyCond MCFK-A2/4 esquema de circulação de ar eficiente

Controle remoto infravermelho*

Controle básico do ventilador
Controlador montado na parede com Wi-Fi (MCKF-WK-B)**
Controle avançado do ventilador

^*no^{escopo de entrega}
^**comprado^{separadamente}

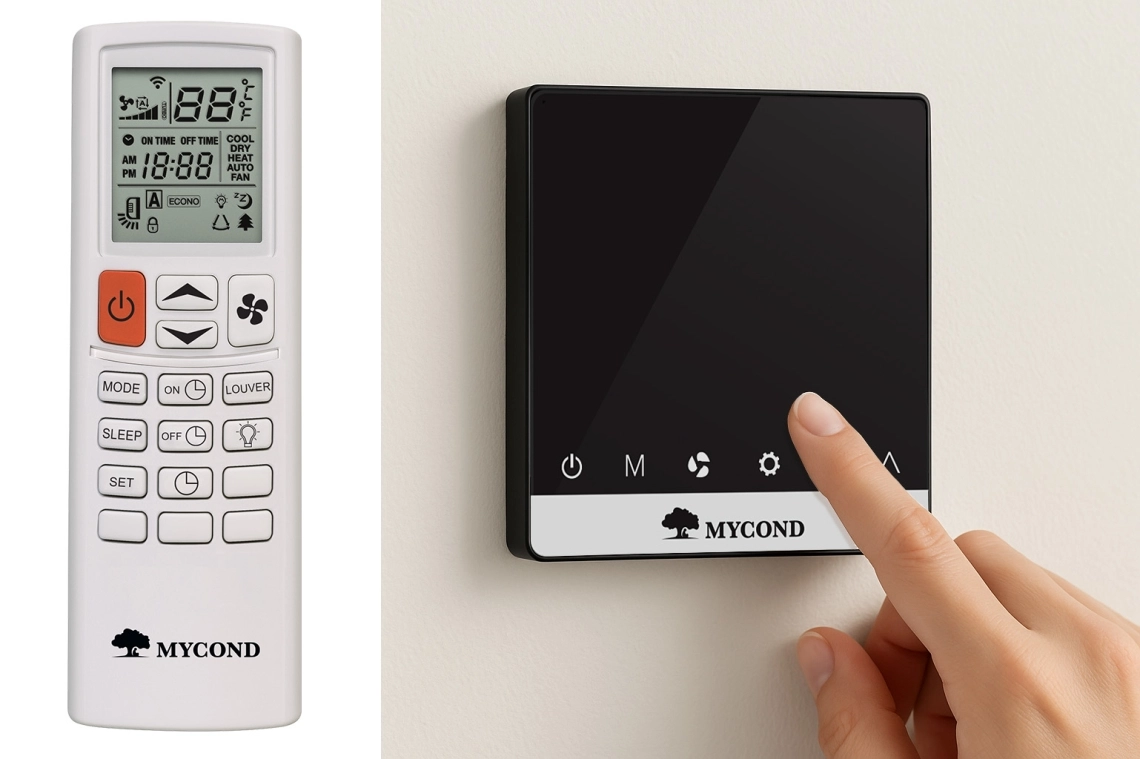

MyCond MCFK-A2/4 controle remoto e termostato

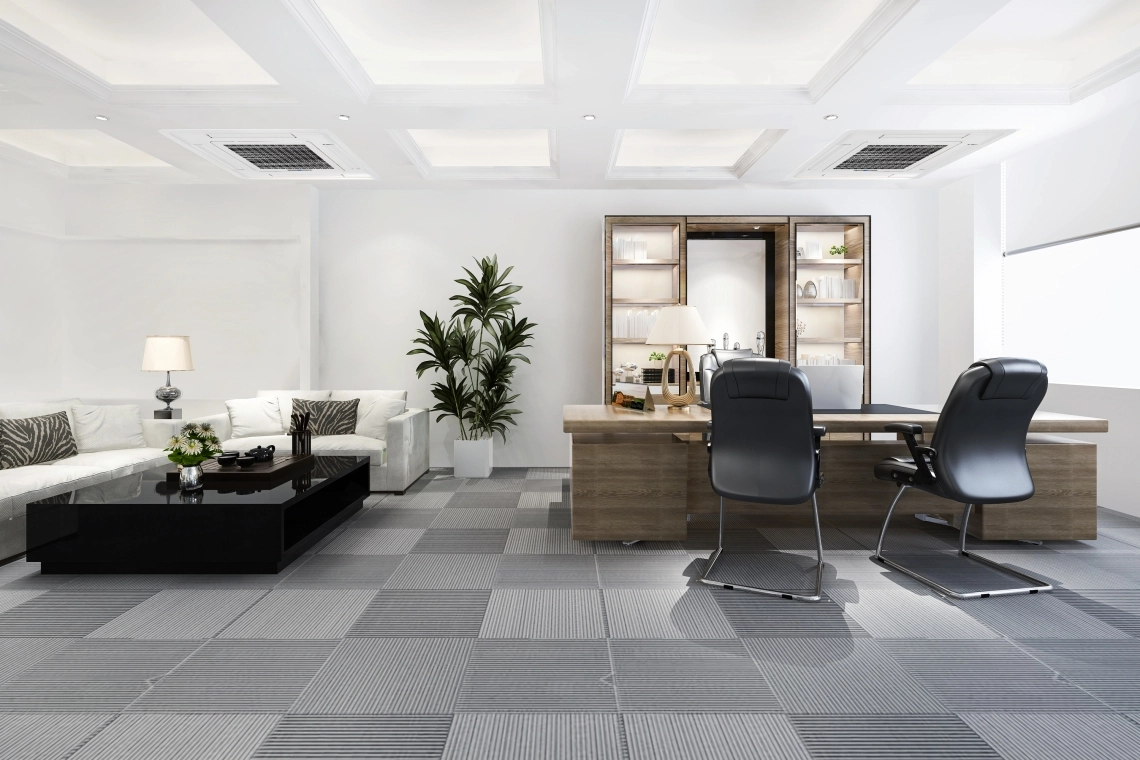

MyCond MCFK-A2/4 para conforto em áreas de escritório

Modelos de 2 tubos

Especificações técnicas	Unidades	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Fluxo de ar H/M/L	m³/hora	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Capacidade total de resfriamento H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Capacidade de resfriamento sensível H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Poder térmico total	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Fonte de alimentação	V/F/Hz	220/1/50
Ventilador e motor
Tipo de ventilador		Roda de ventilador centrífuga
Tamanho do ventilador		⌀315				⌀380
Tipo de motor		Motor AC
Potência de entrada	W	39	52	62	68	76	96
Classificação de proteção IP no motor		IP20	IP20	IP20	IP20	IP20	IP20
Classe de isolamento do motor		B	B	B	B	B	B
Detalhes da bobina
Material do tubo		Tubo de cobre
Diâmetro externo do tubo	mm	Padrão - 9.52
Espessura do tubo	mm	0.3	0.3	0.3	0.3	0.3	0.3
Área	m²	4.65	4.65	9.3	10.3	13.4	13.4
Tamanho da bobina (H*L)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Material da aleta		Grânulos hidrofílicos de 0.105 mm
Tipo de aleta		Aletas do tipo persiana
Distância entre as aletas	mm	2	2	2	2	2	2
O sistema de tubulação "Ryady-2"		2	2	2	2	2	2
Circulação		2 de 2 na saída				4 de 4 na saída
Pressão de trabalho máxima	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Conexão
ENTRADA/SAÍDA	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenagem	mm	26	26	26	26	26	26
Carcaça do dispositivo
Material da carcaça		Aço galvanizado
Espessura do material	mm	0.8	0.8	0.8	0.8	0.8	0.8
Bandeja de drenagem		Poliestireno expandido de alta densidade
Bomba de drenagem		Modelo padrão PSB-7 com altura de 700 mm (altura de 1200 mm opcional)
Material de isolamento		XPE	XPE	XPE	XPE	XPE	XPE
Espessura do isolamento	mm	5	5	5	5	5
Filtro
Tipo		Filtro primário
Material		ABC+nylon
Espessura		12	12	12		14	14
Tamanho	mm	350*333			12	430*407
Para todos os tamanhos de painéis de bloco
Tamanho líquido (HLP)	mm	68068030				83083030
Tamanho da embalagem (HLP)	mm	72072075				86086075
Peso líquido/bruto	kg	2.3/3.7				3.5/5.2
Para todas as dimensões do corpo do bloco
Tamanho líquido (HLP)	mm	580580250				705705290
Tamanho da embalagem (HLP)	mm	675675270				800800310
Peso líquido/bruto	kg	17.7/19.3				21.5/23.8
Nível de pressão sonora a uma distância de 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Peso da unidade	kg	20	20	20	20	25	25

Especificações técnicas	Unidades	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Fluxo de ar H/M/L	m³/hora	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Capacidade total de resfriamento H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Capacidade de resfriamento sensível H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Poder térmico total	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Fonte de alimentação	V/F/Hz	220/1/50
Ventilador e motor
Tipo de ventilador		Roda de ventilador centrífuga
Tamanho do ventilador		⌀380	⌀476			⌀530
Tipo de motor		Motor AC
Potência de entrada	W	132	152	189	220	330
Classificação de proteção IP no motor		IP20	IP20	IP20	IP20	IP20
Classe de isolamento do motor		B	B	B	B	B
Detalhes da bobina
Material do tubo		Tubo de cobre
Diâmetro externo do tubo	mm	Padrão - 9.52
Espessura do tubo	mm	0.3	0.3	0.3	0.3	0.3
Área	m²	13.4	19.7	19.7	19.7	27.1
Tamanho da bobina (H*L)	mm	225*43.3	250*43.3
Material da aleta		Grânulos hidrofílicos de 0.105 mm
Tipo de aleta		Aletas do tipo persiana
Distância entre as aletas	mm	2	2	2	2	2
O sistema de tubulação "Ryady-2"		2	2	2	2	2
Circulação		4 de 4 na saída		5 de 5 na saída
Pressão de trabalho máxima	MPa	1.6	1.6	1.6	1.6	1.6
Conexão
ENTRADA/SAÍDA	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenagem	mm	26	26	26	26	26
Carcaça do dispositivo
Material da carcaça		Aço galvanizado
Espessura do material	mm	0.8	0.8	0.8	0.8	0.8
Bandeja de drenagem		Poliestireno expandido de alta densidade
Bomba de drenagem		Modelo padrão PSB-7 com altura de 700 mm (altura de 1200 mm opcional)
Material de isolamento		XPE	XPE	XPE	XPE	XPE
Espessura do isolamento	мм	5	5	5	5	5
Filtro
Tipo		Filtro primário
Material		ABC+nylon
Espessura		14	14	14	14	14
Tamanho	mm	430*407	556*540			644*638
Para todos os tamanhos de painéis de bloco
Tamanho líquido (HLP)	mm	83083030	98098030			1140114030
Tamanho da embalagem (HLP)	mm	86086075	1010101075			1170117075
Peso líquido/bruto	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Para todas as dimensões do corpo do bloco
Tamanho líquido (HLP)	mm	706706290	832832290			960960290
Tamanho da embalagem (HLP)	mm	800800310	925925310			10541054320
Peso líquido/bruto	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Nível de pressão sonora a uma distância de 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Peso da unidade	kg	25	32	32	32	45.4

Condições de teste nominais:
Resfriamento: temperatura do ar de entrada +27 °C ST/+19.5 °C MT, temperatura da água de entrada +7 °C, temperatura da água de saída +12 °C.
Aquecimento: temperatura do ar de entrada +21 °C, temperatura da água de entrada +60 °C, mesma taxa de fluxo de água que para resfriamento.
As medições do nível de pressão sonora são feitas em uma sala à prova de som, com o ponto de controle localizado 1,5 m abaixo do eixo vertical da unidade.

Modelos de 4 tubos

Especificações técnicas	Unidades de medida	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Fluxo de ar (H/M/L)	m³/hora	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Capacidade total de resfriamento (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Capacidade total de calor (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Tipo de motor		Motor de corrente alternada
Nível de pressão sonora a uma distância de 1 m	dB	41	42	43	45	46	47	50	52	57	65
Fonte de alimentação V/F/Hz		230/1/50
Conexões (entrada/saída)		ZG3/4” / ZG3/4”
Conexão (drenagem)	mm	26
Tamanho do ventilador		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Potência de entrada do motor	W	62	68	76	96	132	152	189	220	330	340
Peso líquido, corpo do bloco	kg	21	21	26	26	26	35	35	35	53	53

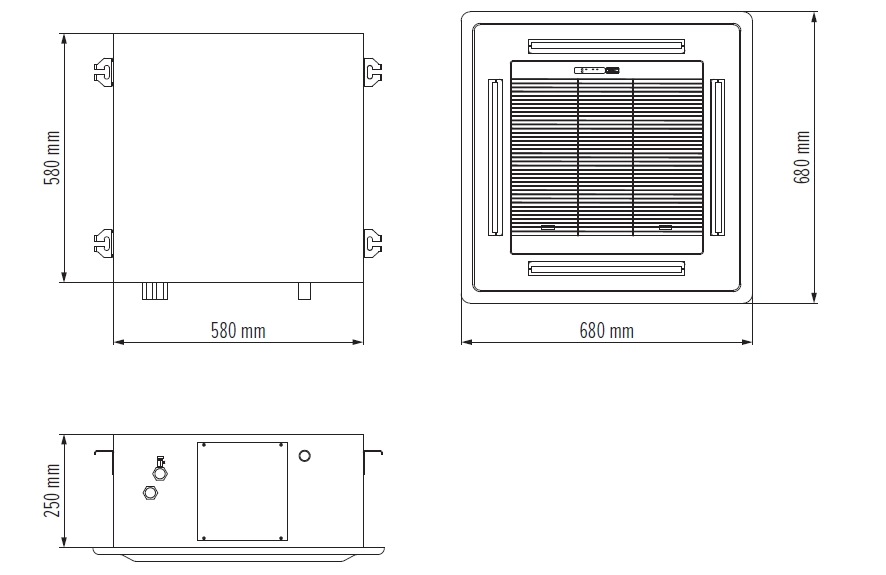

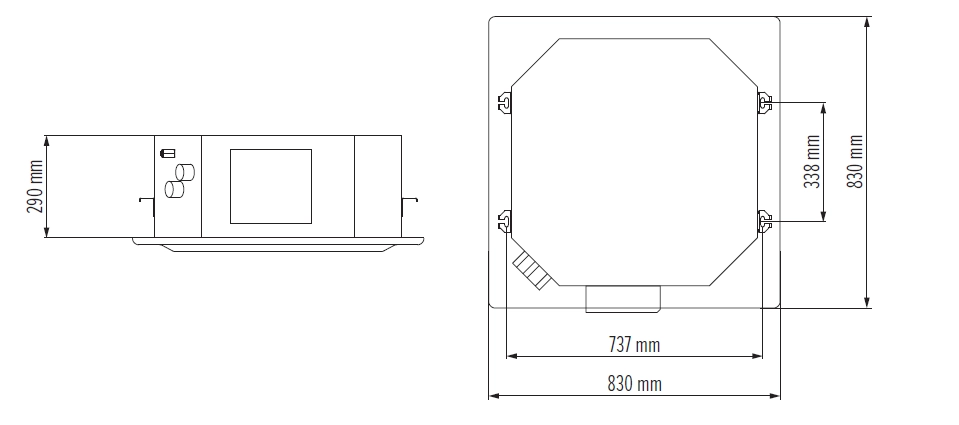

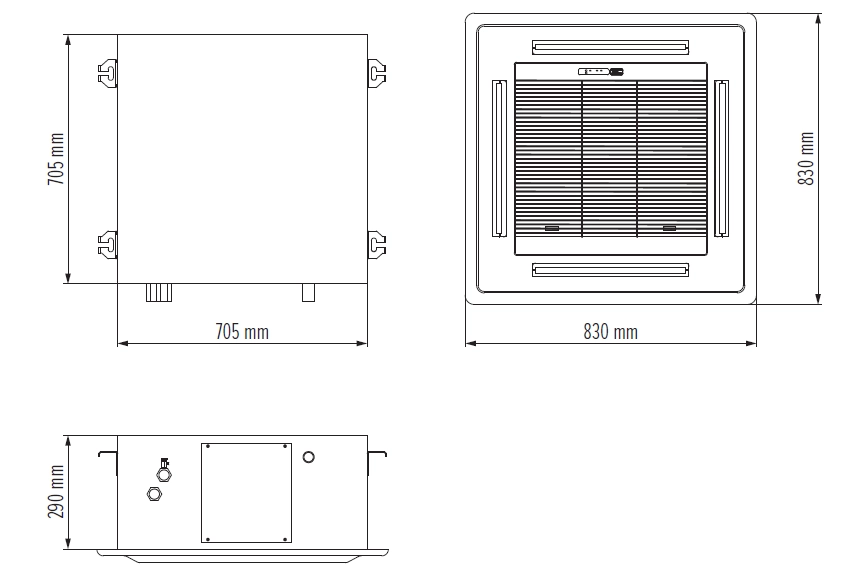

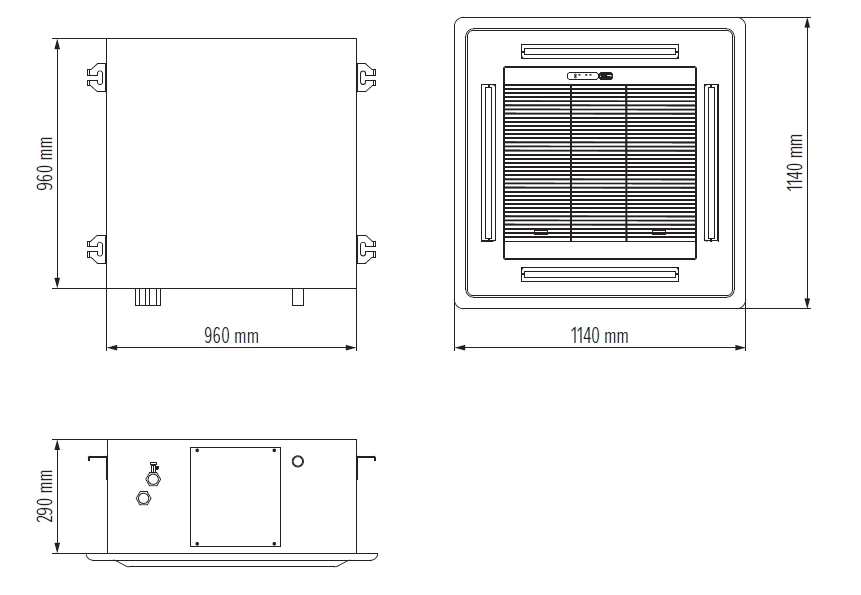

Tamanho líquido, corpo do bloco (HLP)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Tamanho líquido, painéis (HLP)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
