A importância das unidades de tratamento de ar para armazéns e bancas

Problemas de ventilação em estruturas de proteção

Os abrigos e bunkers, independentemente de sua finalidade – sejam estruturas de proteção civil, instalações militares ou armazéns subterrâneos – enfrentam um problema crítico: garantir uma troca de ar de qualidade em um espaço fechado. Sem ventilação adequada, essas estruturas, projetadas para a permanência prolongada de pessoas, podem não cumprir sua função de proteção devido à rápida deterioração da qualidade do ar.

O ar – o recurso número um no abrigo

Ao considerar recursos vitais em condições de permanência prolongada em estruturas de proteção, o ar fresco ocupa a primeira posição em criticidade, superando até mesmo a água e os alimentos. Uma pessoa pode viver sem comida por várias semanas, sem água – por alguns dias, mas sem oxigênio suficiente – apenas por alguns minutos. Em um espaço fechado, um grupo médio de pessoas pode esgotar o suprimento de oxigênio e alcançar concentrações críticas de CO₂ em poucas horas.

Ao planejar os suprimentos para o abrigo, os gestores frequentemente se concentram em questões de alimentação, abastecimento de água, medicamentos e recursos energéticos, subestimando às vezes o sistema de ventilação. No entanto, sem uma troca de ar adequada, todos os outros suprimentos podem se tornar inúteis – uma pessoa em um ambiente com alta concentração de CO₂ e baixo teor de oxigênio rapidamente perde a capacidade de trabalho, sofre deterioração das funções cognitivas e, finalmente, enfrenta uma ameaça direta à vida.

É por isso que o sistema de ventilação de entrada e saída deve ser considerado uma infraestrutura crítica do abrigo, que deve ser projetada com o mesmo cuidado e confiabilidade que os sistemas de abastecimento de água ou energia elétrica.

Principais problemas do ambiente aéreo em estruturas herméticas:

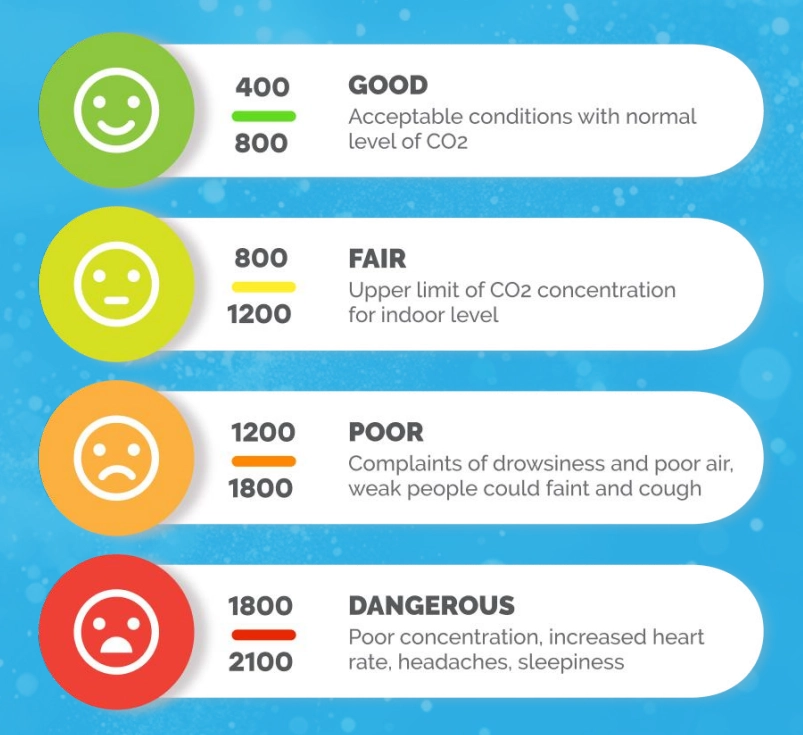

1. Acúmulo de dióxido de carbono (CO₂) durante a permanência prolongada de pessoas
2. Redução do nível de oxigênio em espaço fechado
3. Aumento da umidade, favorecendo o desenvolvimento de mofo e fungos
4. Acúmulo de odores desagradáveis e substâncias tóxicas
5. Falta de filtragem de poluentes externos em situações de emergência
6. Ar estagnado e superaquecimento das instalações no período de verão
7. Riscos de hipóxia e intoxicação por CO₂ durante a permanência prolongada

Solução de problemas com unidades de tratamento de ar

As unidades de ventilação (UV) são uma solução abrangente para garantir um microclima adequado em abrigos e bunkers. Sua implementação permite resolver uma série de questões críticas:

Vantagens da instalação de UV:

Fornecimento contínuo de ar fresco

• Garantia de troca de ar normativa (não menos que 10 m³/h por pessoa)
• Manutenção do nível ótimo de oxigênio para uma permanência confortável

Remoção de ar poluído

• Efetiva eliminação de CO₂, umidade e outros produtos de atividade vital
• Redução do risco de desenvolvimento de doenças respiratórias

Filtragem do ar

• Proteção contra poluentes externos (poeira, alérgenos, partículas radioativas)
• Possibilidade de instalação de filtros especializados (HEPA, carvão) para purificação de ameaças químicas e biológicas

Regulação da umidade

• Prevenção da condensação nas paredes e no teto
• Proteção de equipamentos e materiais contra corrosão e danos

Estabilização da temperatura

• Prevenção do superaquecimento devido à emissão de calor de pessoas e equipamentos
• Possibilidade de conexão de módulos adicionais de aquecimento ou resfriamento

Melhoria das condições sanitárias e higiênicas

• Redução do risco de disseminação de doenças infecciosas
• Eliminação de odores desagradáveis

Uso eficiente de energia

• Unidades de ventilação modernas com recuperação de calor permitem economizar até 75-85% da energia térmica
• Redução dos custos de aquecimento no período frio

Autonomia de operação

• Possibilidade de funcionamento a partir de fontes de energia de reserva
• Modos de operação em diferentes condições (normal, emergência, autônomo)

Componentes principais do sistema UV para abrigos e bunkers

Um sistema de ventilação de entrada e saída moderno para estruturas de proteção é composto pelos seguintes componentes:

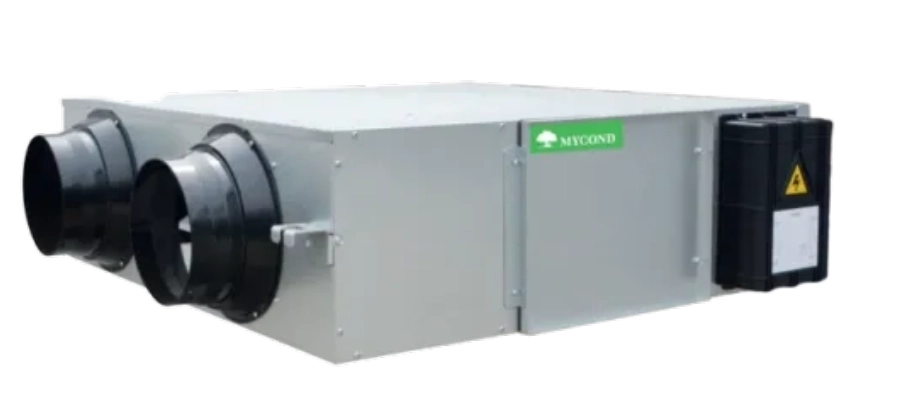

1. Bloco base da UV
   1) Ventiladores de entrada e saída
   2) Troca de calor (recuperador)
   3) Sistema de controle automático
   4) Filtros de limpeza básica
2. Sistema de dutos de ar
   1) Dutos de ar principais
   2) Elementos de distribuição (difusores, grelhas)
   3) Válvulas e persianas reguladoras
   4) Silenciadores
3. Equipamento de filtragem
   1) Filtros de limpeza grossa (G4)
   2) Filtros de limpeza fina (F7-F9)
   3) Filtros especializados (HEPA H13-H14)
   4) Filtros de carvão para adsorção de gases e substâncias químicas
4. Válvulas herméticas
   1) Válvulas de retenção para prevenir o retorno do fluxo
   2) Válvulas de proteção contra explosão
   3) Válvulas de incêndio
5. Sistema de controle e monitoramento
   1) Sensores de CO₂, oxigênio, umidade, temperatura
   2) Controladores e módulos programáveis
   3) Sistemas de alerta e desligamento de emergência
   4) Painéis de controle remoto
6. Módulos adicionais
   1) Elementos de resfriamento/aquecimento
   2) Desumidificadores/humidificadores de ar
   3) Esterilizadores UV
   4) Sistemas de energia elétrica de reserva

Soluções alternativas e substitutos

Em condições de recursos limitados ou requisitos específicos, podem ser utilizados componentes alternativos:

Sistemas de ventilação simplificados

• Ventiladores de canal em vez de uma UV complexa
• Unidades de entrada e saída separadas sem recuperação
• Sistemas mecânicos com controle manual

Soluções de filtragem alternativas

• Filtros de carvão caseiros
• Filtros utilizando materiais não especializados (tecidos sintéticos, algodão)
• Filtros mecânicos de múltiplas camadas

Dutos de ar simplificados

• Dutos flexíveis em vez de rígidos de metal
• Tubos plásticos de diâmetro adequado
• Elementos de distribuição improvisados

Soluções autônomas

• Geradores portáteis para alimentar o sistema
• Ventiladores manuais para situações de emergência
• Purificadores químicos de ar (para uso de curto prazo)

Sistemas de controle alternativos

• Sensores autônomos com alimentação por bateria
• Indicadores mecânicos simplificados de pressão e umidade
• Temporizadores em vez de controladores automáticos

Conclusão

A instalação de unidades de ventilação em abrigos e bunkers não é apenas uma questão de conforto, mas uma necessidade crítica para garantir a segurança e a saúde das pessoas durante a permanência prolongada em espaços fechados. As unidades de ventilação modernas oferecem uma solução abrangente para garantir a troca de ar normativa, filtragem e controle da qualidade do ar.
Ao projetar e instalar tais sistemas, é importante considerar a especificidade da estrutura em questão, o número de pessoas, a duração da operação autônoma e as potenciais ameaças externas. Um sistema UV bem selecionado e instalado aumenta significativamente as propriedades de proteção de bunkers e abrigos, transformando-os de simples refúgios físicos em um ambiente completo para a permanência segura e prolongada de pessoas.
