Unidades de ventilação com recuperação de energia da série MV***I-W

As unidades de ventilação com recuperação de energia da MYCOND foram concebidas para proporcionar o máximo conforto na divisão, condicionando o ar de admissão com o calor e a humidade recuperados do ar de exaustão, reduzindo assim consideravelmente os custos de arrefecimento ou aquecimento do espaço
Taxa de fluxo de ar: 200 ... 3000 m3/h

Quer comprar ou tem perguntas?
Unidades de ventilação com recuperação de energia da série MV***I-W

Fornecimento de ar fresco através do recuperador para o modo de recuperação de calor ou diretamente para o modo de derivação.

Desempenho global:

  • Fornecimento de ar fresco (200 a 3000m3/h)
  • Recuperação de calor: até 75 %
  • Recuperação de humidade: até 65 %
  • Filtragem e purificação do ar
  • Funcionamento silencioso e fiável

As unidades têm um conjunto de caraterísticas padrão:

  • Controlo da velocidade da ventoinha
  • Quatro sensores de temperatura integrados
  • Proteção contra congelamento do permutador de calor
  • Sistema de arrefecimento livre
  • Sistema inteligente de descongelação do permutador de calor
  • Controlo do aquecedor de ar elétrico externo
  • Temporizador semanal
  • Integrabilidade com um sistema de gestão de edifícios

* Disponível como opção

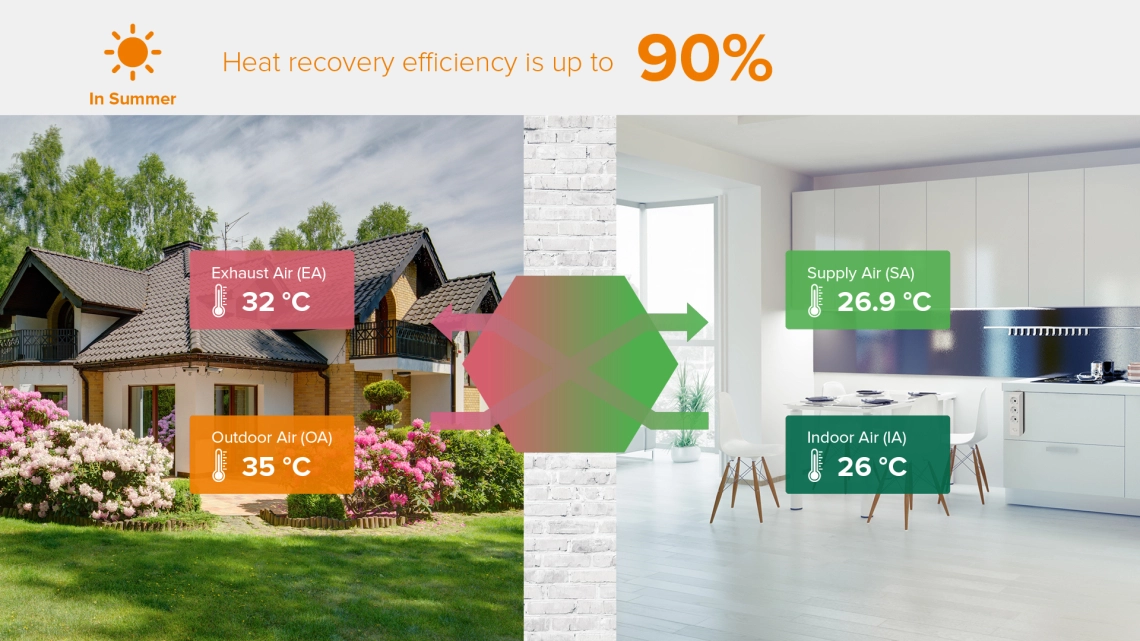

No verão, o sistema de recuperação de calor permite poupar energia eléctrica no ar condicionado, devolvendo parte do calor exterior ao exterior.

Sistema de ventilação de verão MyCond MV***I-W com recuperação de calor

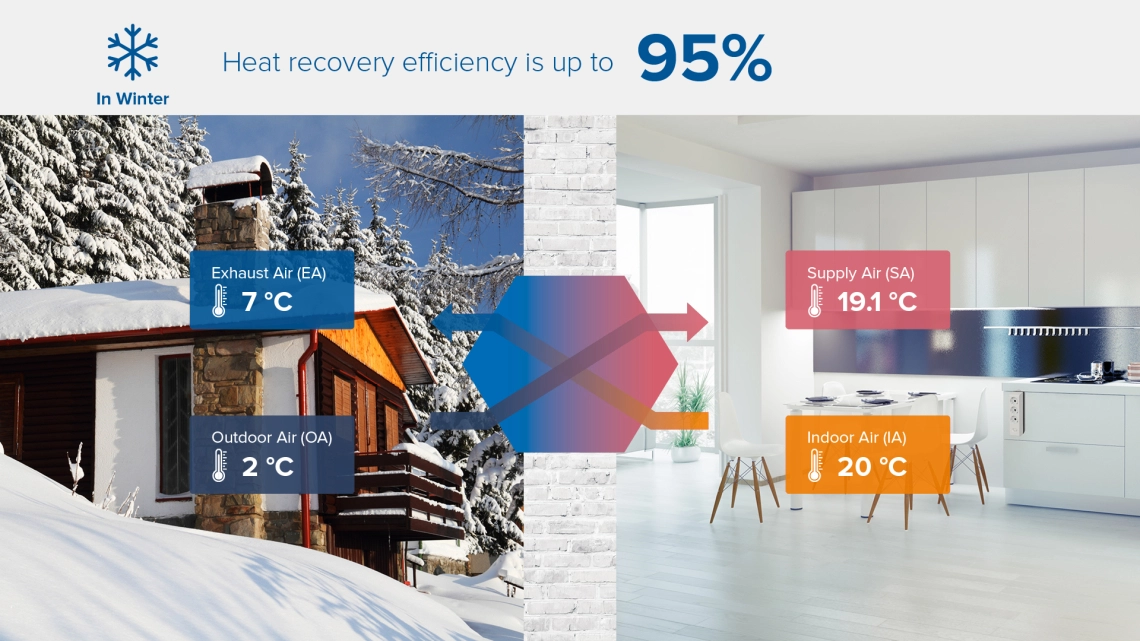

No inverno, parte do calor interior é devolvido à divisão, proporcionando poupanças consideráveis no aquecimento do espaço e do ar.

Sistema de ventilação de inverno MyCond MV***I-W com recuperação de calor

Os dados são fornecidos a título de referência. Muito depende da humidade do ar interior, da humidade exterior, do isolamento térmico da divisão, do isolamento térmico e do comprimento das condutas de ar, etc.

Especificações   Unidades MV1500I-W MV2000I-W MV2500I-W MV3000I-W
Caudal de ar alto m3/h 1500 2000 2500 3000
  média m3/h 1500 2000 2500 3000
  baixo m3/h 1000 1200 2000 2500
Pressão externa

alto

média

Pa

Pa

163

135

176

132

200

170

210

180

  baixo Pa 84 1110 140 150
Eficiência de entalpia,
arrefecimento

alto

média

%

%

66

66

62

62

61

61

60

60

  baixo % 69 65 64 63
Eficiência de entalpia,
aquecimento

alto

média

%

%

70

70

71

71

70

70

69

69

  baixo % 74 73 72 71
Transferência de calor
eficiência

alto

média

%

%

71

71

71

71

70

70

70

70

  baixo % 74 74 73 73
Nível de ruído

alto

média

dB(A)

dB(A)

51

49

53

51

55

52

57

54

  baixo dB(A) 46 49 50 51
Tensão   V 220-240 V / 1Ph / 50 Hz
Consumo de energia   W 485/740/785 650/980/1020 940/1250/1300 1400/1870/1950
Corrente de funcionamento   A 2.3/3.6/3.8 3.0/4.6/4.8 4.5/6.0/6.3 6.5/8.7/9.0
Potência de entrada   W 485/740/785  650/980/1020  940/1250/1300  1400/1870/1950
Cabo de alimentação   mm2 3х1,5 3х2,5
Cabo de controlo   mm2 2×0.5
Controlo, padrão     Sim (relógio de 7 dias)
Control (BMS), Modbus     Sim
Tipo de ventilador     Motor do ventilador AC
Velocidade do ventilador (ar de alimentação)     Controlo do ventilador de 3 velocidades
Velocidade do ventilador (ar de exaustão)     Controlo do ventilador de 3 velocidades
Desvio     Sim (automático dentro de um intervalo ajustável)
Descongelamento     Sim (automático dentro de um intervalo ajustável)
Controlo de CO2     Sensor adicional (controlo de ligar/desligar dentro de um intervalo ajustável)
Contactos de saída de alarme de falha     Sim
Desligamento por incêndio     Sim
Peso   kg 110 112 130 142
Dimensões alto mm 1250 1250 1524 1624
  média mm 1200 1200 1400 1500
  baixo mm 520 520 580 650
Diâmetro do duto de conexão   mm 380х230-400х320 350х273-500х350 398х285-500х350

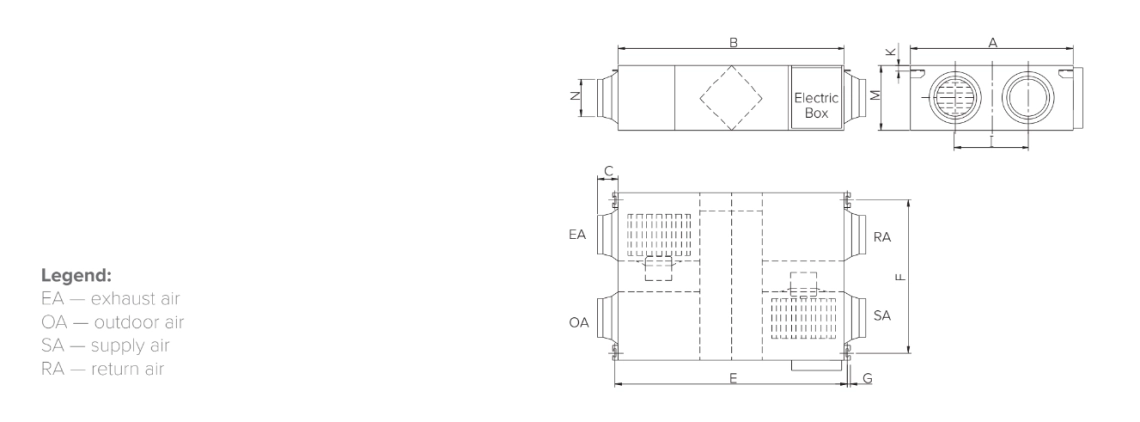

Dimensões

Unidades de ventilação MV200I-W - MV600I-W

Modelo A B C E F G I K M N EA RA QA SA
MV200I-W 580 666 100 725 510 19 290 20 264 Ø144 150 150 150 150
MV400I-W 804 744 100 675 862 19 480 111 270 Ø144 150 150 150 150
MV600I-W 904 824 107 754 960 19 500 111 270 Ø194 200 200 200 200

Todas as medidas estão em milímetros.


MyCond MV***I-W Dimensões totais - 1

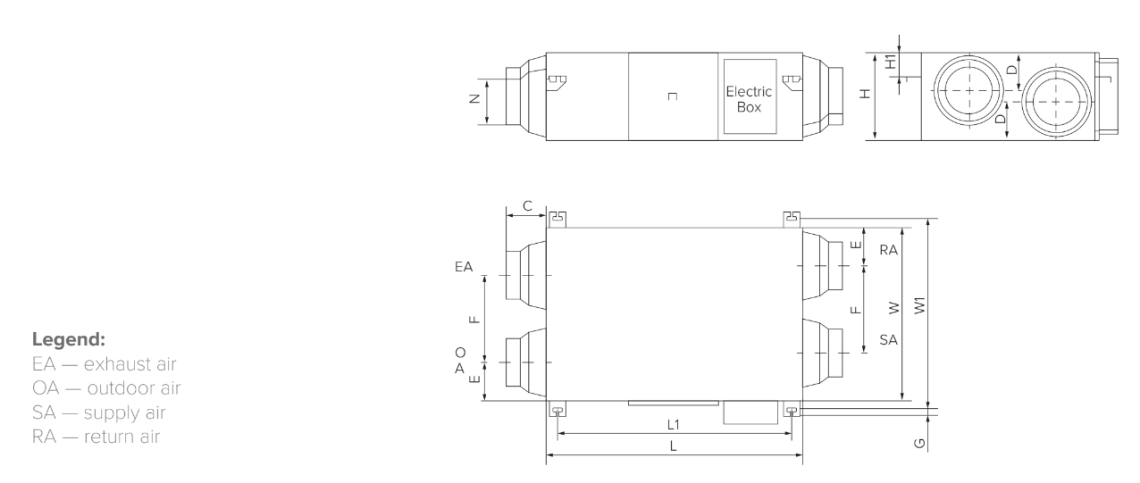

Dimensões

Unidades de ventilação MV900I-W - MV1100I-W

Modelo L L1 W W1 H H1 N C D E F G EA RA QA SA
MV900I-W 1126 1056 834 891 388 169 Ø242 86 157 152 436 21 250 250 250 250
MV1100I-W 1129 1060 1216 1273 388 171 Ø242 86 147 152 621 21 250 250 250 205

Todas as medidas estão em milímetros.


MyCond MV***I-W Dimensões totais - 2

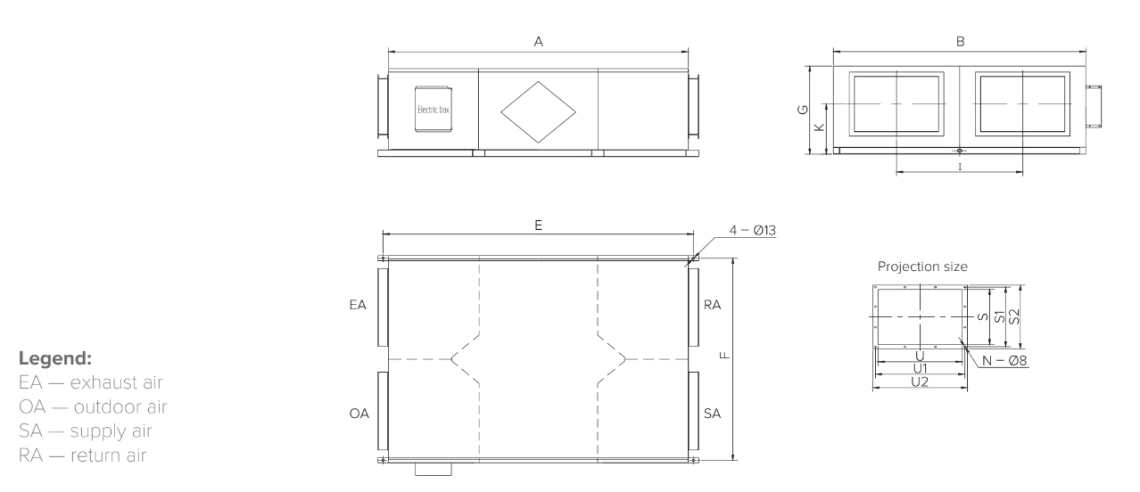

Dimensões

Unidades de ventilação MV1500I-W - MV3000I-W

Modelo A B E F G I J K V V1 V2 W W1 W2 S S1 S2 U U1 U2 M N
MV1500I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2000I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2500I-W 1524 1400 1574 1370 580 700 334 335 273 298 323 350 375 400 350 375 400 500 525 550 10 12
MV3000I-W 1624 1500 1674 1470 650 750 400 405 285 310 335 373 398 423 350 375 400 500 525 550 10 12

Todas as medidas estão em milímetros.


MyCond MV***I-W Dimensões totais - 3

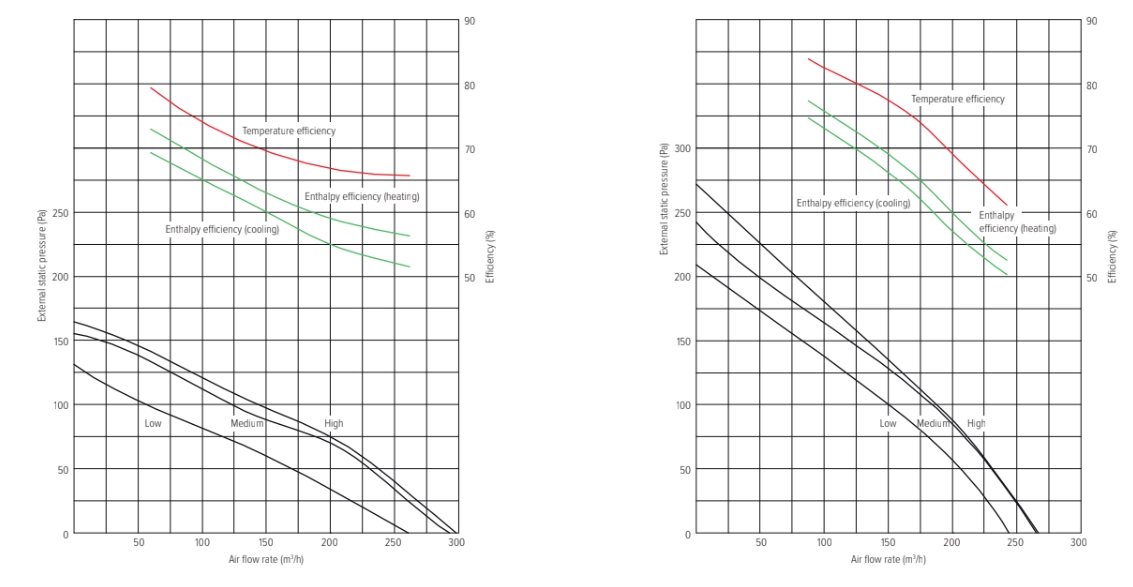

Parâmetros de desempenho

Unidades de ventilação MV200I-W / Unidades de ventilação MV400I-W


MyCond MV***I-W Gráficos de pressão e caudal de ar - 1

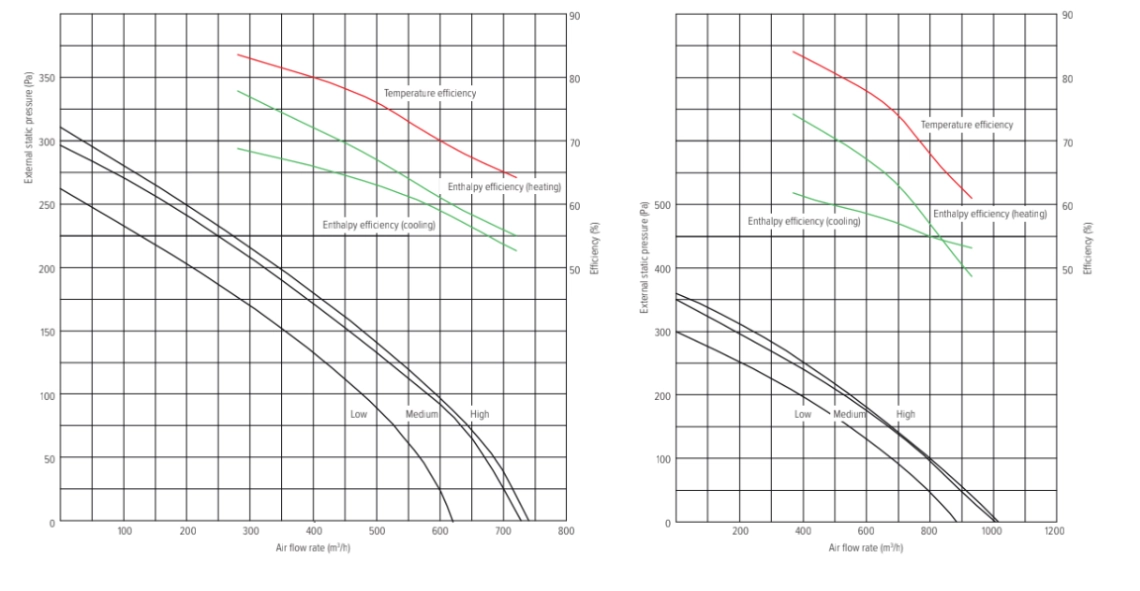

Parâmetros de desempenho

Unidades de ventilação MV600I-W / Unidades de ventilação MV900I-W


MyCond MV***I-W Gráficos de pressão e caudal de ar - 2

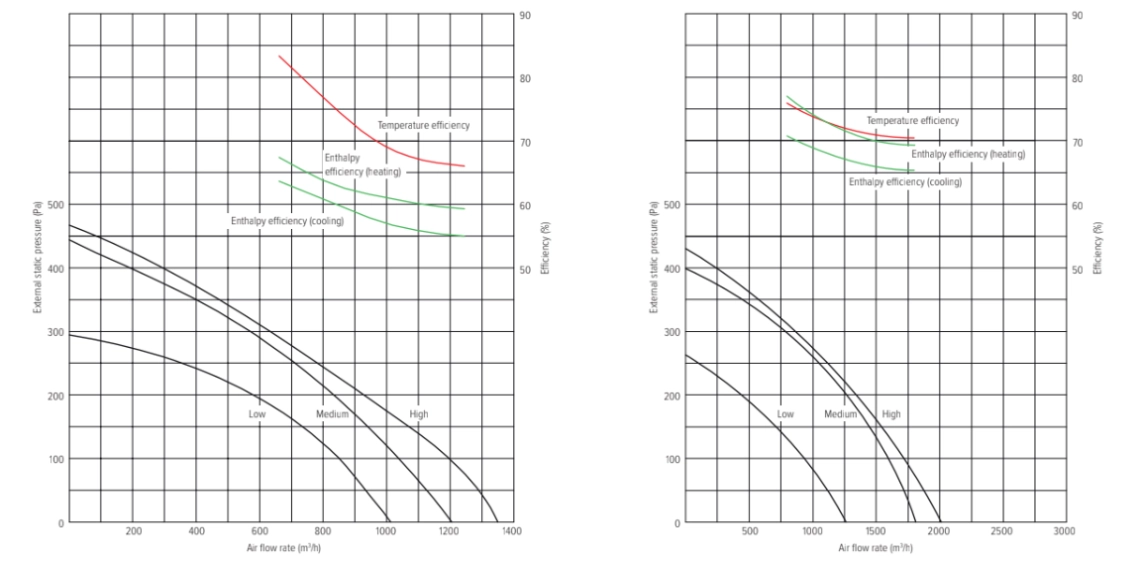

Parâmetros de desempenho

Unidades de ventilação MV1100I-W / Unidades de ventilação MV1500I-W


MyCond MV***I-W Gráficos de pressão e caudal de ar - 3

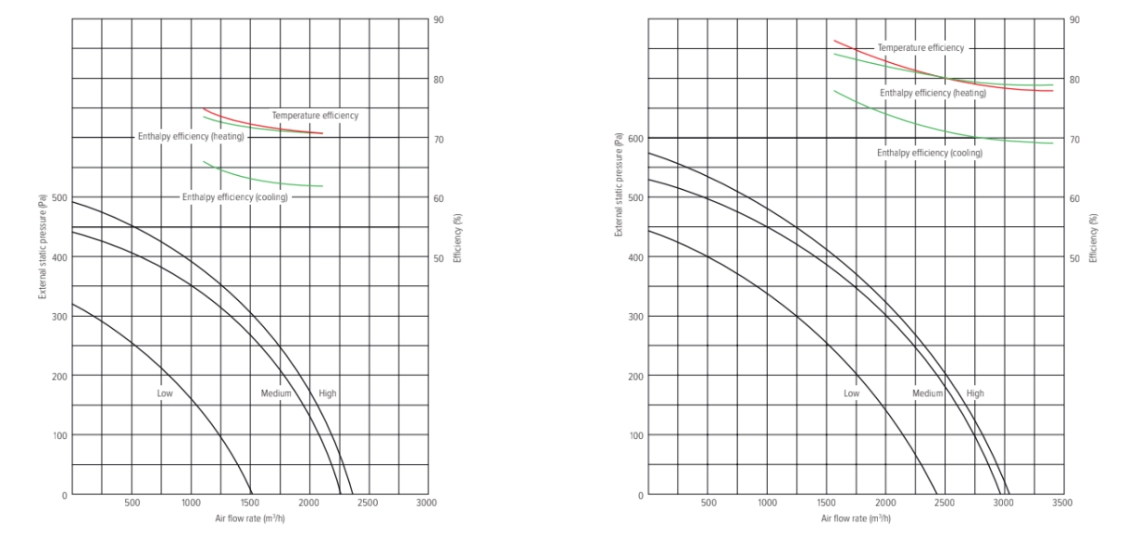

Parâmetros de desempenho

Unidades de ventilação MV2000I-W / Unidades de ventilação MV2500I-W

MyCond MV***I-W Gráficos de pressão e caudal de ar - 4

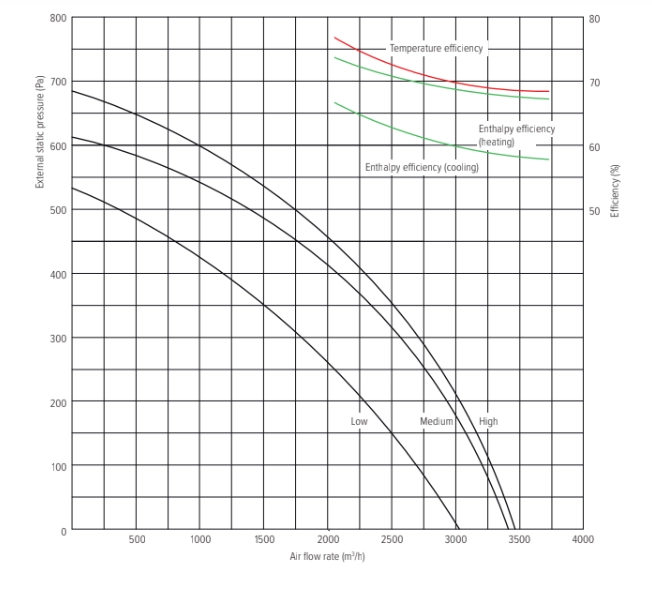

Parâmetros de desempenho

Unidades de ventilação MV3000I-W

MyCond MV***I-W Gráficos de pressão e caudal de ar - 5
