Unidades de ventilação com recuperação de energia Série MVS***-DW

A unidade de ventilação economizadora de energia foi concebida para fornecer ar fresco filtrado e aquecido à divisão

Caudal de ar: 300 ... 2600 m3/h

Quer comprar ou tem dúvidas?

Unidades de ventilação com recuperação de energia Série MVS***-DW

Mycond

O ventilador de recuperação de energia Mycond MVS***-DW é construído com motores DC sem escovas de maior eficiência, o consumo de energia é reduzido até 70%, resultando numa poupança de energia significativa.

Infografia sobre os valores do ar fresco MyCond MVS***-DW

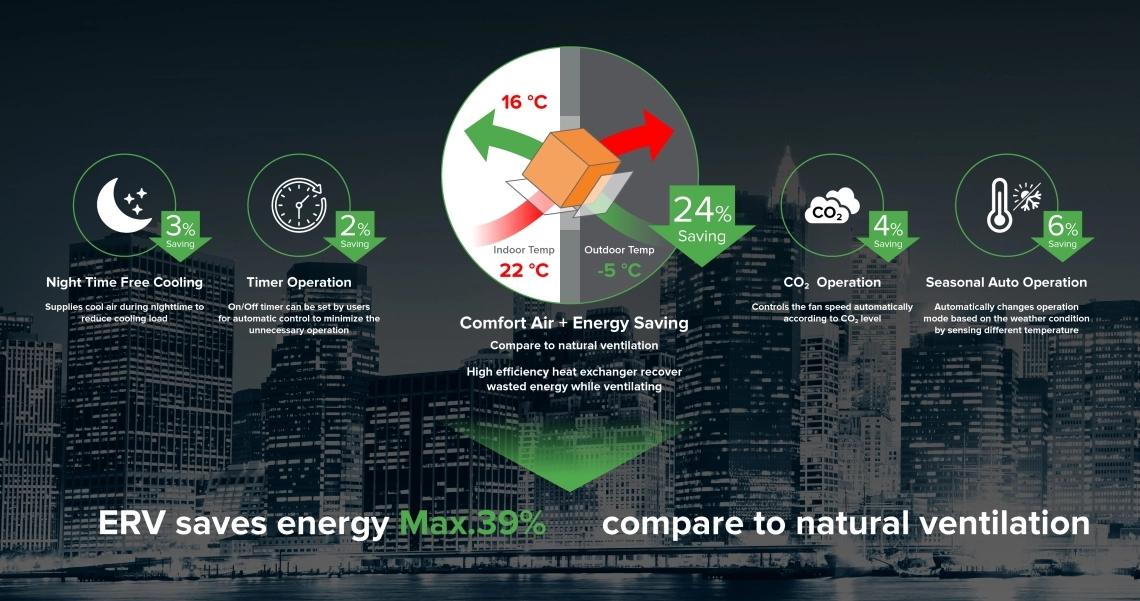

MyCond ar confortável e eficiência energética com o sistema ERV

Recuperação de ar MyCond MVS***-DW

Ventilação eficiente

A unidade fornece ar fresco para a divisão,
, ao mesmo tempo que expele o ar viciado do interior para o exterior,
, para que possa desfrutar do conforto do ambiente natural.

Recuperação de energia altamente eficiente

Durante a ventilação, o permutador de calor de alta eficiência
integrado recupera mais de 70% da energia do ar de exaustão
, utilizando-a para aquecer o ar fresco de entrada.

Eficiência energética do MyCond MVS***-DW

MyCond MVS***-DW baixo nível de ruído

Design perfeitamente silencioso

A unidade tem um aspeto elegante com um corpo
perfeitamente moldado. Qualquer ruído de funcionamento é perfeitamente silenciado graças à
estrutura anecóica microperfurada com
excelentes propriedades aerodinâmicas.

Filtragem e purificação do ar

Filtros de ar bem concebidos no interior da unidade
removem eficazmente quaisquer poluentes do ar de admissão
para lhe fornecer ar fresco e limpo.

Filtragem de poeiras MyCond MVS***-DW

MyCond MVS***-DW secção de permuta de calor da unidade de ventilação

Função de by-pass

A função by-pass permite a ventilação natural
em condições climáticas adequadas, o que
pode prolongar a vida útil do permutador de calor
. Além disso, este modo permite utilizar o modo de arrefecimento livre na primavera/outono e o descongelamento do permutador de calor
no inverno.

Design à prova de ar e fácil manutenção

O permutador de calor é ligado através de uma calha moldada e selado com embalagens especiais macias e densas. Por conseguinte, é amovível à mão e de fácil manutenção, separando completamente os fluxos de ar fresco e de ar de exaustão para evitar a poluição cruzada.

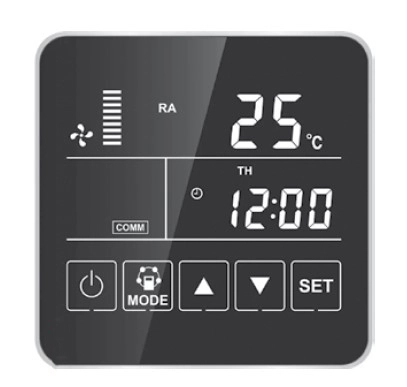

Painel de controlo da unidade de ventilação MyCond MVS***-DW

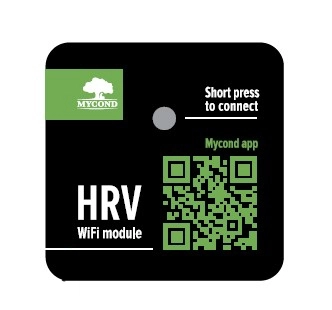

Módulo MyCond MVS***-DW HRV para controlo da aplicação através de WiFi

Desempenho global:

Motores de ventilador BLDC
Fornecimento de ar fresco (600 a 2600^m3/h)
Recuperação de calor: até 75
Recuperação de humidade: até 65
Filtragem e purificação do ar
Funcionamento silencioso e fiável

As unidades têm um conjunto de caraterísticas de série:

Controlo da velocidade da ventoinha (10 velocidades)
Quatro sensores de temperatura integrados
Proteção contra congelamento do recuperador
Sistema de arrefecimento livre
Sistema inteligente de descongelação do recuperador
Controlo do aquecedor de ar elétrico externo
Temporizador semanal
Integrabilidade com um sistema de gestão de edifícios

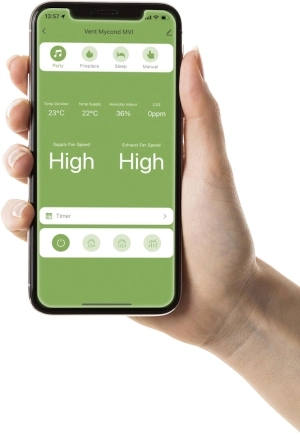

Aplicação móvel MyCond MVS***-DW para controlar a ventilação através do smartphone

MyCond MVS***-DW Código QR para descarregar a aplicação

Caraterísticas:

Caudal de ar de 200 a 2000^m3/h
Recuperação de energia
Permutador de calor de fluxo cruzado
Funcionamento silencioso, motores DC
Novos filtros em alumínio
Fácil instalação no teto
Função de by-pass
Design ESP elevado

* Disponível como opção

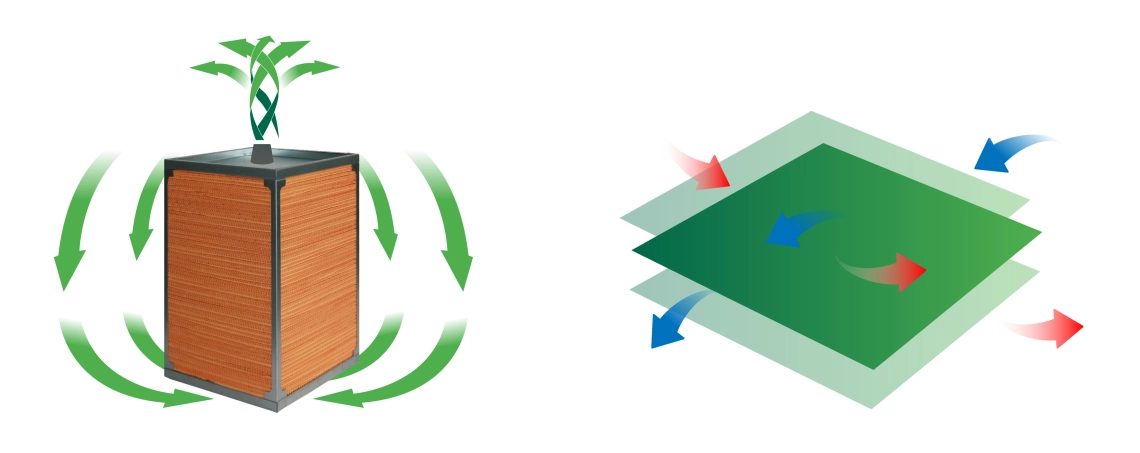

Maior eficiência com o permutador de entalpia de 3ª geração

O permutador de entalpia de 3ª geração é fabricado com a mais recente estrutura de nanofibras para garantir uma maior eficiência. O permutador de entalpia de fluxo cruzado é construído neste RV, com uma eficiência de recuperação de calor até 82% no inverno, a troca de humidade entre o ar fresco e o ar de exaustão permite uma temperatura e humidade interiores confortáveis.

MyCond MVS***-DW ventilação princípio de funcionamento dos permutadores de calor calor e humidade

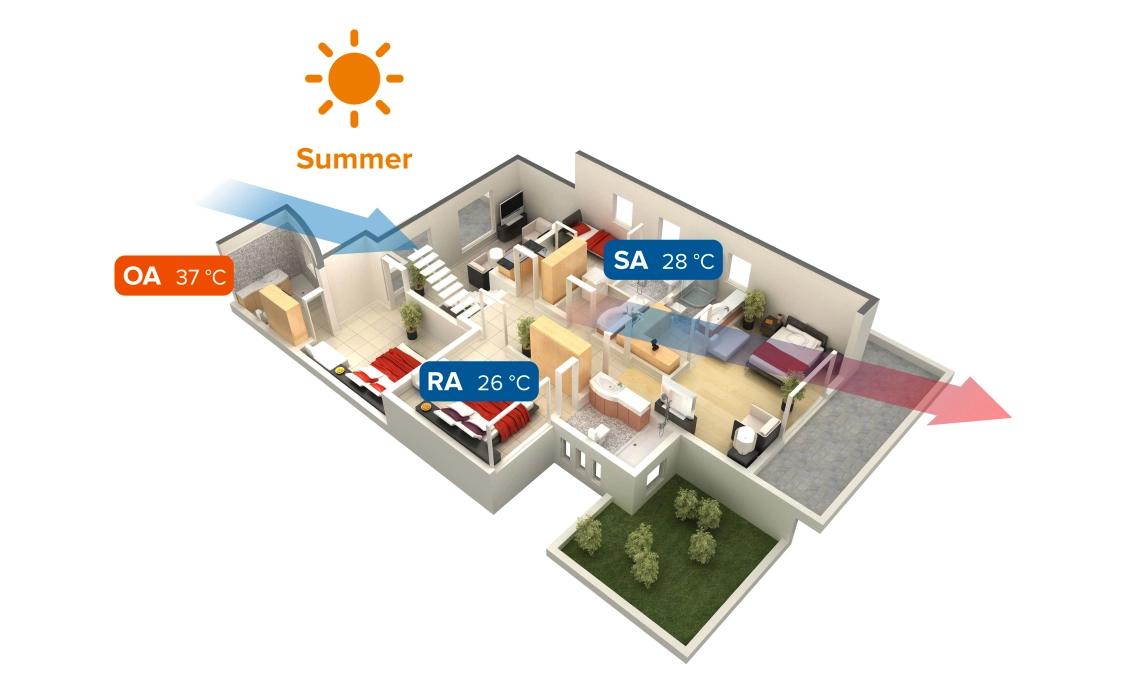

No verão, o sistema de recuperação de calor permite poupar energia eléctrica no ar condicionado, devolvendo parte do calor exterior ao exterior.

MyCond MVS***-DW modo de verão do sistema de ventilação com recuperação de calor

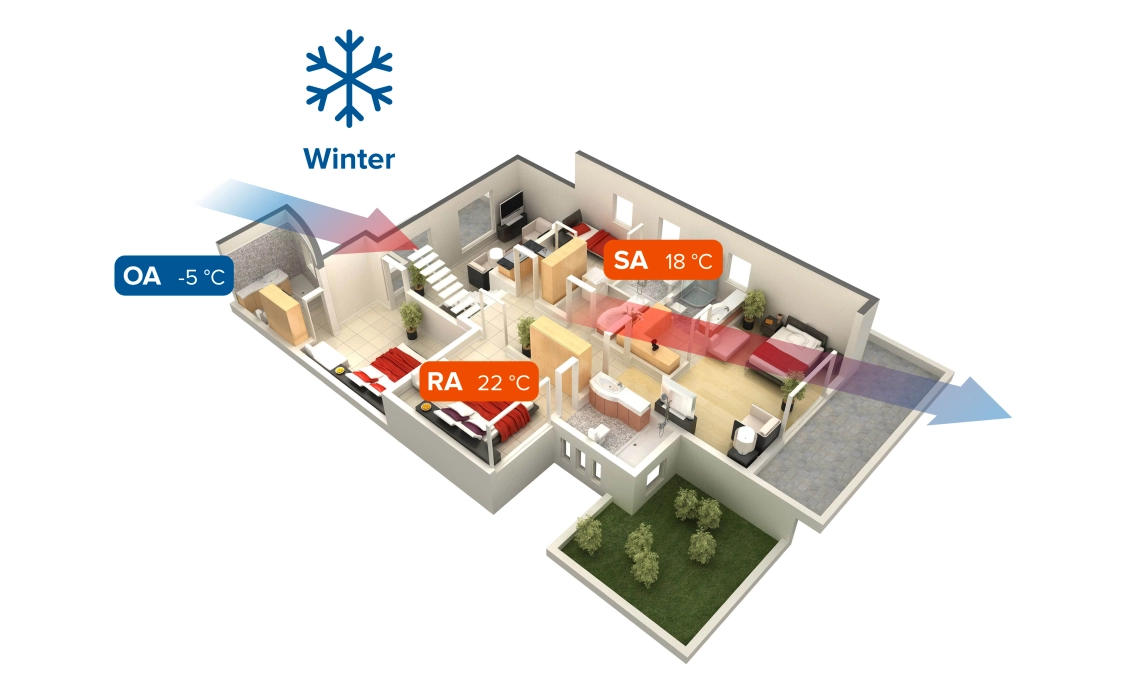

No inverno, parte do calor interior é devolvido à divisão, permitindo poupanças consideráveis no aquecimento do espaço e do ar.

MyCond MVS***-DW modo de inverno do sistema de ventilação com recuperação de calor

Os dados são fornecidos a título de referência. Muito depende da humidade do ar interior, da humidade exterior, do isolamento térmico da divisão, do isolamento térmico e do comprimento das condutas de ar, etc.

Especificações	Unidades	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Caudal de ar	^m3/h	300	400	600	800	1000	1300	1500	2000	2600
Pressão externa	Pa	85	88	97	100	86	90	72	77	81
Eficiência de entalpia, arrefecimento	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Eficiência de entalpia, aquecimento	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Eficiência da transferência de calor	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Nível de ruído	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
Tensão		220-240 V / 1 fase / 50 Hz
Potência de entrada	W	80	116	162	290	327	424	700	724	848
Cabo de alimentação	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
Cabo de controlo	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5
Controlo, padrão		Sim (relógio de 7 dias)
Controlo (BMS), Modbus		Sim
Tipo de ventilador		Motor de ventilador BLDC
Velocidade do ventilador (ar de alimentação)		controlo do ventilador de 10 velocidades
Velocidade do ventilador (ar de exaustão)		controlo do ventilador de 10 velocidades
Bypass		Sim (automático dentro de um intervalo ajustável)
Descongelação		Sim (automático dentro de um intervalo ajustável)
Controlo de^CO2		Sensor adicional (controlo on/off dentro de um intervalo ajustável)
Contactos de saída de alarme de avaria		Sim	Sim	Sim	Sim	Sim	Sim	Sim	Sim	Sim
Paragem de incêndio		Sim	Sim	Sim	Sim	Sim	Sim	Sim	Sim	Sim
Peso	kg	25	31	34	53	61	71	106	122	142
Dimensões: CxLxA	mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
Diâmetro da conduta de ligação	mm	150	150	200	250	250	250	650×280	650×280	650×280

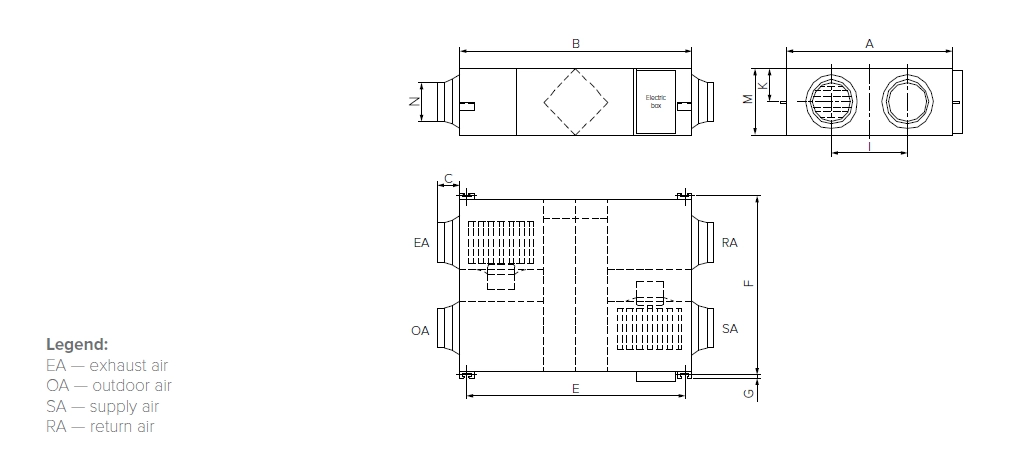

Dimensões

Unidades de ventilação MVS400-DW - MVS500-DW

Модель	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MyCond MVS***-DW Dimensões totais - 1

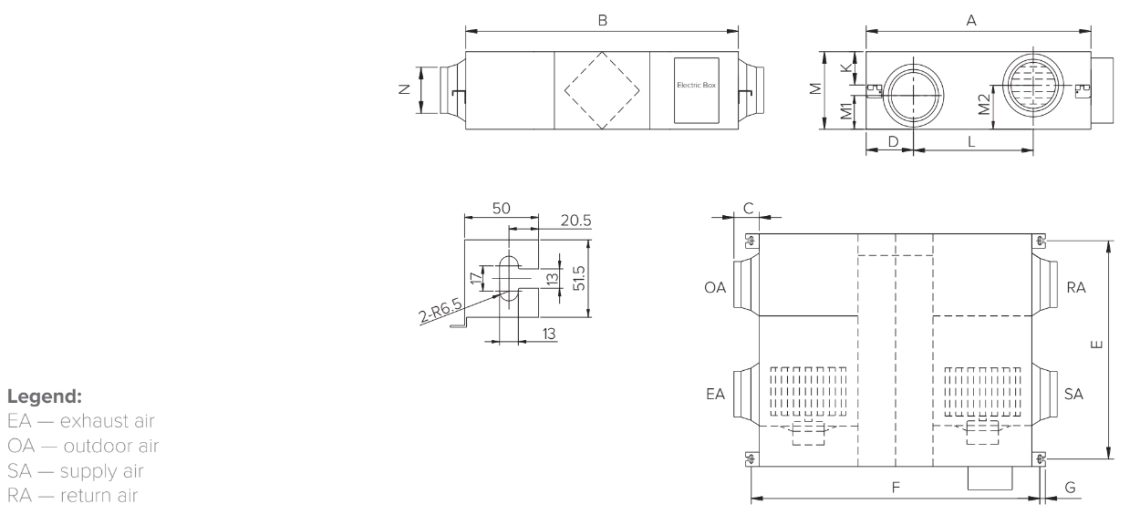

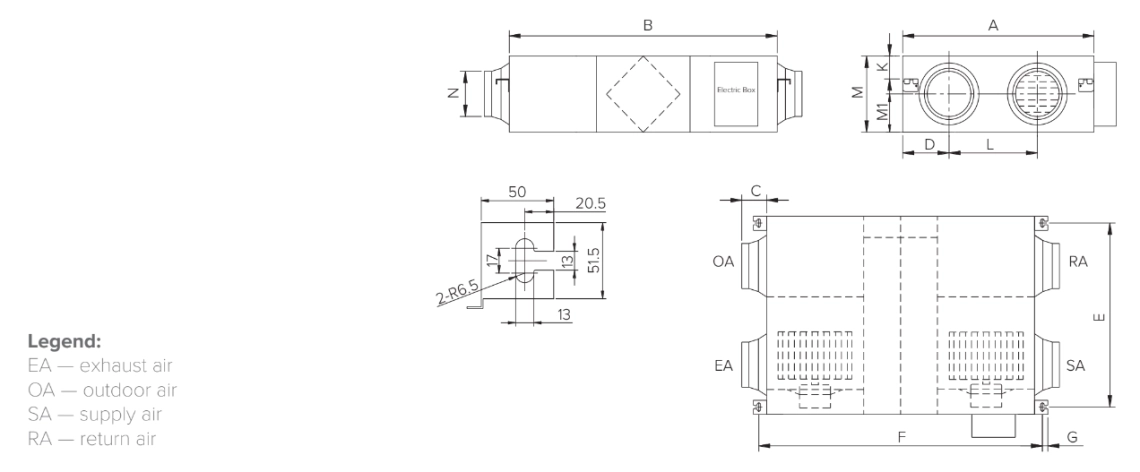

Dimensões

Unidades de ventilação MVS700-DW - MVS1100-DW

Modelo	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
