Unidades ventilo-convectoras de montagem na parede da série FHW

A nova série Silver Glass Wall de ventiloconvectores de montagem na parede foi concebida para interiores excepcionais. Ótimo para todos os tipos de espaços habitacionais e pequenos espaços de escritório. Os modelos são concebidos num estilo moderno para se adaptarem a qualquer interior ou para serem tão discretos quanto possível

Capacidade de arrefecimento: 1,23 ... 3,76 kW

Capacidade de aquecimento: 1,34 ... 4,28 kW

Quer comprar ou tem dúvidas?

Unidades ventilo-convectoras de montagem na parede da série FHW

Mycond

Unidades ventilo-convectoras montadas na parede

As unidades ventilo-convectoras FHW podem ser ligadas a uma rede Modbus, o que lhe permitirá ligar-se ao sistema Smart Home e automatizar o controlo climático da casa.

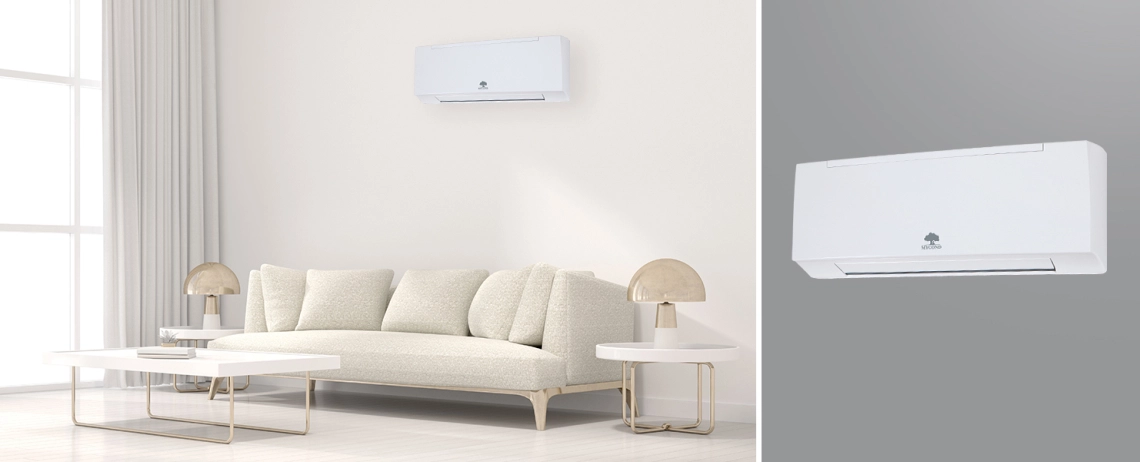

MyCond FHW Unidade ventilo-convectora montada na parede para um controlo eficiente do ar.

MyCond FHW Unidade ventilo-convectora montada na parede em ambiente interior moderno.

Vantagens das unidades ventilo-convectoras Mycond montadas na parede:

A válvula opcional de 2/3 vias e a bomba de condensados podem ser montadas na caixa.
Motor do ventilador BLDC opcional.
Aquecedor elétrico opcional.

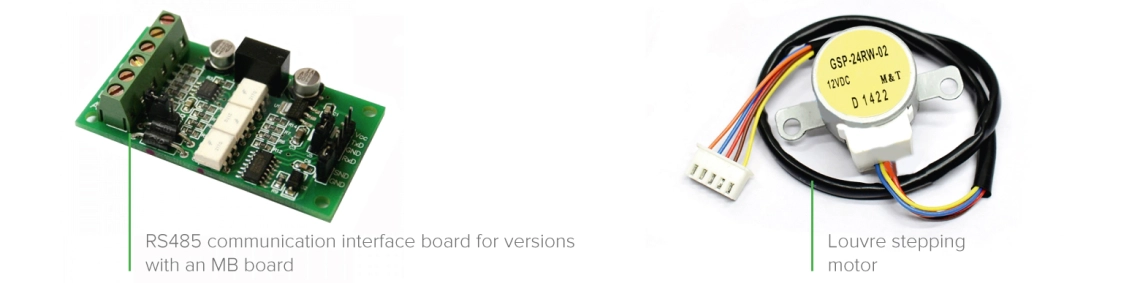

Configuração do equipamento :

FWH-1 sem placa de controlo (é necessário um termóstato externo)

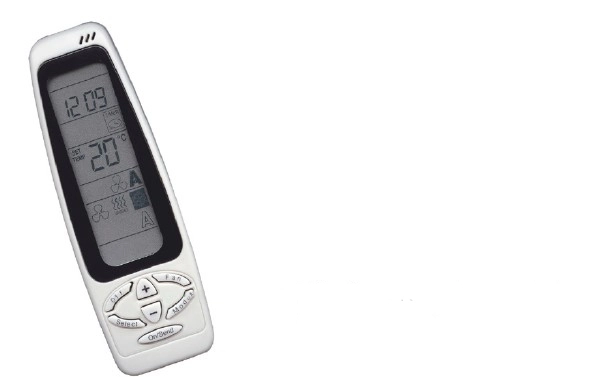

FWH-T1 com placa de controlo e recetor IR (controlo remoto IR incluído)
FHW-MB1 com placa de controlo e módulo Modbus (controlo remoto IR como opção)

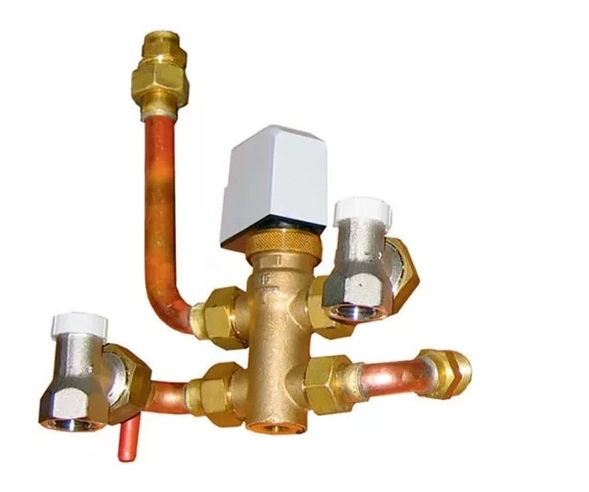

MyCond FHW Kit de instalação vertical para unidades ventilo-convectoras.

MyCond FHW Diagrama dos componentes da unidade ventilo-convectora montada na parede.

Unidades ventilo-convectoras murais da série MyCond FHW ligadas numa rede Modbus.

Especificações	Unidades	FHW1						FHW2
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6
		min.	média		máx.			min.		média.		máximo.
Caudal de ar	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Capacidade total de arrefecimento	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Capacidade de arrefecimento sensível	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Capacidade de aquecimento	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Perda de pressão (arrefecimento)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Perda de pressão (aquecimento)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Consumo de energia	W	12	14	17	18	24	30	12	14	18	20	24	32
Nível de potência sonora	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Nível de pressão sonora (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Especificações	Unidades	FHW3						FHW4
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6
		min.	média		máx.				min.		média		máx.
Caudal de ar	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Capacidade total de arrefecimento	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Capacidade de arrefecimento sensível	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Capacidade de aquecimento	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Perda de pressão (arrefecimento)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Perda de pressão (aquecimento)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Consumo de energia	W	16	21	26	29	38	46	17	23	27	32	35	48
Nível de potência sonora	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Nível de pressão sonora (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

As especificações referem-se aos seguintes parâmetros de funcionamento:
ARREFECIMENTO. Temperatura do ar de entrada: +27 °C (bulbo seco) +19 °C (bulbo húmido) Temperatura da água de entrada/saída: +7/12 °C
AQUECIMENTO. Temperatura do ar de entrada +20 °C. Temperatura da água de entrada/saída: +50/45 °C.
* O nível de pressão sonora é inferior em 9 dB(A) ao nível de potência sonora e refere-se a uma divisão com um volume de 100 m3 e um tempo de reflexão sonora de 0,5 s.

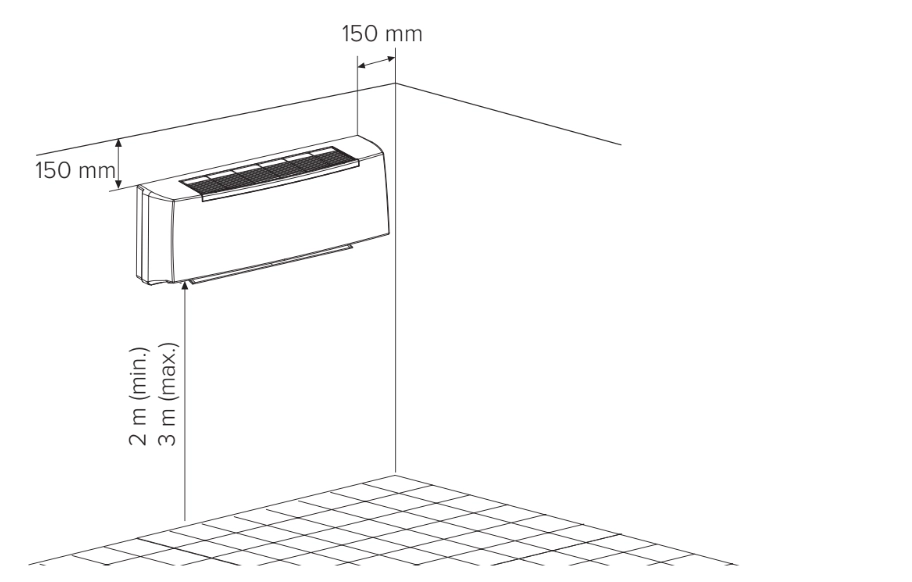

Método de instalação

MyCond Ilustração do método de montagem na parede das unidades ventilo-convectoras FHW.

Dimensões

Disposição geral

MyCond FHW Unidades ventilo-convectoras de montagem na parede com controlo Modbus para automação doméstica inteligente.

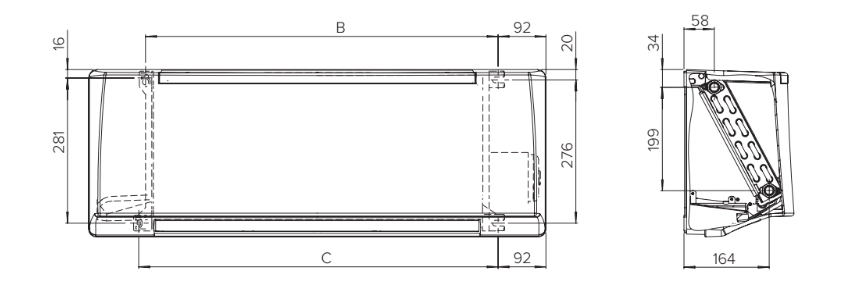

Distâncias de instalação

MyCond FHW Unidade ventilo-convectora montada na parede adequada para integração em casa inteligente.

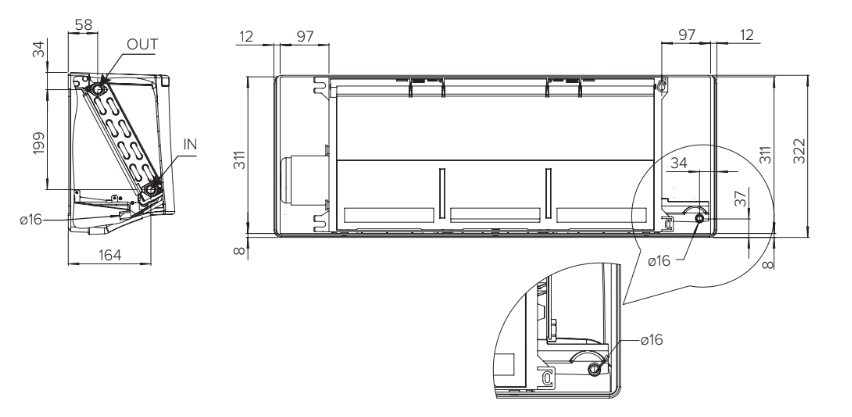

Distâncias de instalação

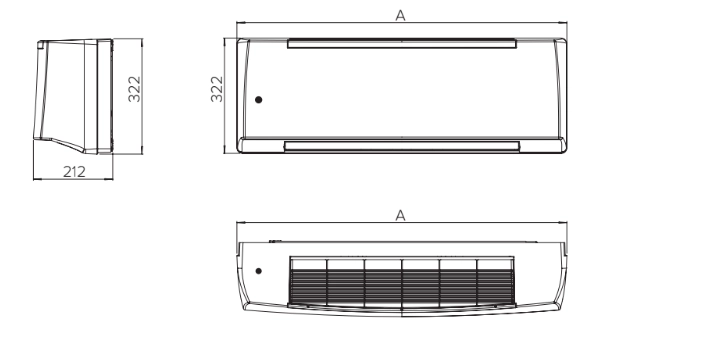

MyCond Dimensões dos ventiloconvectores murais da série FHW.

Dimensões das unidades FHW

Modelo	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Peso das unidades FHW

Modelo	Peso líquido (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Sem válvula	12	12	16	16
Com uma válvula	13	13	17	17
