Unidades ventilo-convectoras de parede de design Série Silver Glass Wall

A nova série Silver Glass Wall de ventiloconvectores de montagem na parede ventiloconvectores de montagem na parede foi concebida para interiores excepcionais. Ótimo para todos os tipos de espaços habitacionais e pequenos espaços de escritório. Os modelos são concebidos num estilo moderno para se adaptarem a qualquer interior ou para serem o mais discretos possível

Capacidade de arrefecimento: 0.70 ... 2,90 kW

Capacidade de aquecimento: 0.96 ... 3.78 kW

Unidades ventilo-convectoras de parede de design Série Silver Glass Wall

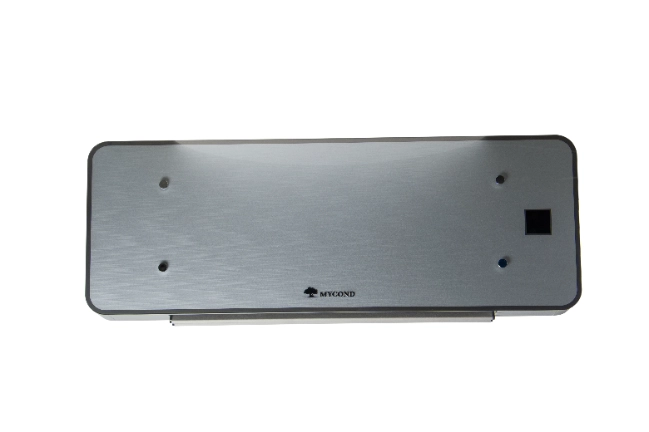

A unidade ventilo-convectora tem um design ultrafino. Para comparação, a sua caixa, juntamente com o vidro, tem apenas 122 mm de espessura, poupando mais espaço para a instalação. Além disso, o seu aspeto simples e elegante enquadra-se facilmente no estilo da sua divisão.
As unidades ventilo-convectoras complementam eficazmente um sistema de aquecimento que utilize uma bomba de calor. O equipamento não necessita de uma temperatura elevada da água para aquecer a casa, poupando assim os seus custos.

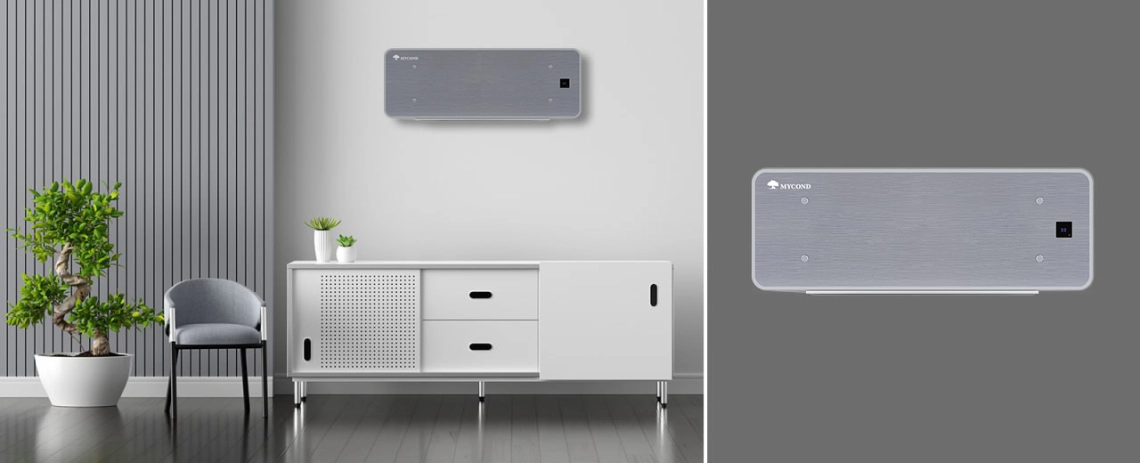

Stylish air-conditioned room

Vantagens Kay

Painel frontal em vidro
Corpo ultrafino
A estrutura da unidade é feita de chapa metálica com 0,8-1 mm de espessura
Baixo nível de ruído
Caixa integrada para o termóstato
Motor de corrente contínua
Filtros de ar de classe G1 concebidos para serem facilmente removidos para fins de limpeza e manutenção sem problemas
A serpentina do permutador de calor é constituída por tubos de cobre e colectores de latão: os tubos estão equipados com alhetas de alumínio ondulado
Equipado com um recipiente de drenagem amovível
Termóstato (opcional)

Descubra uma nova dimensão de elegância com a Mycond!

Design moderno: os elegantes painéis de vidro impresso enquadram-se perfeitamente em qualquer interior, acrescentando um toque de estilo e modernidade.

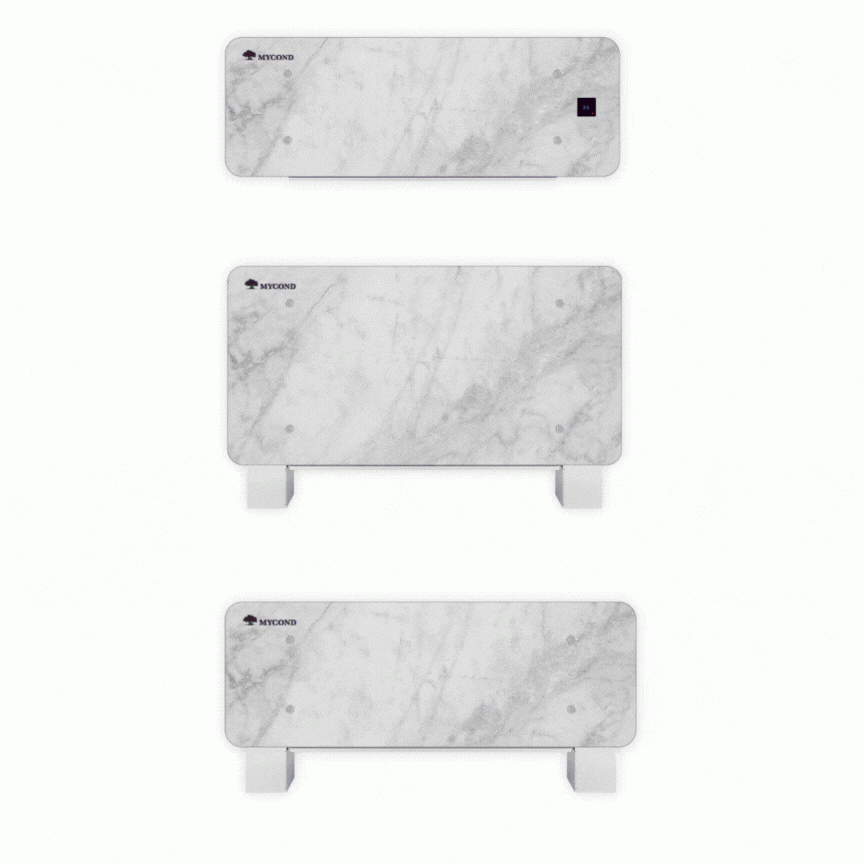

Pode escolher a sua própria imagem ou desenho no painel, que nós adaptaremos ao seu interior

Discover a new dimension of elegance

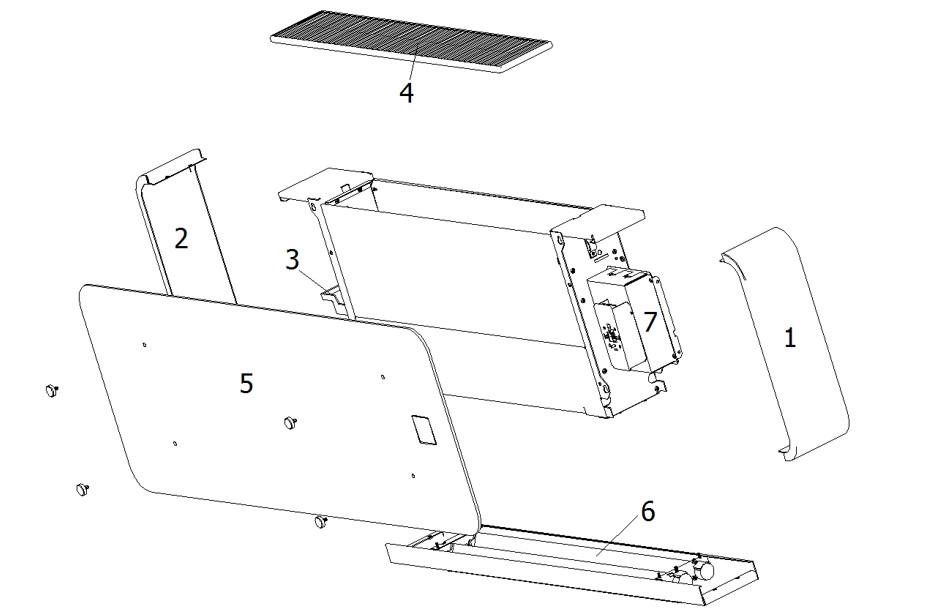

Partes exteriores

External parts

Painel do lado direito
Painel do lado esquerdo
Dreno auxiliar
Filtro
Painel frontal
Balanço motorizado
Quadro elétrico e recetor

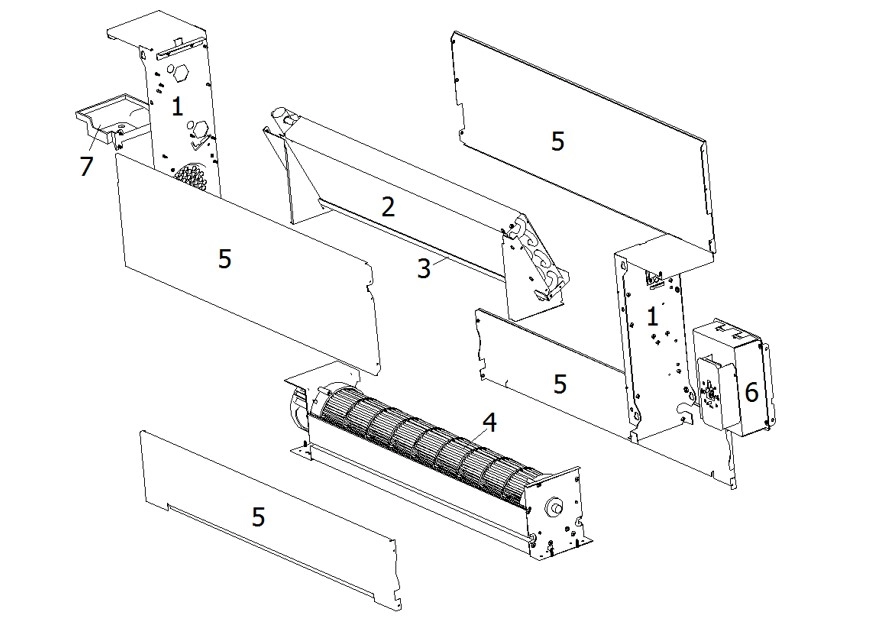

Peças internas

Internal parts_2

Painéis interiores
Permutador de calor principal
Tabuleiro de condensados
Fandeck
Painéis interiores dianteiro e traseiro
Quadro elétrico e recetor
Dreno auxiliar

Dados técnicos

sistema de 2 tubos

caraterísticas	Unidades	Velocidade	MC-SGW-400T2	MC-SGW-600T2	MC-SGW-800T2
Caudal de ar		Supermax	370	492	592
		Máximo	315	450	540
	m^3/h	Med	230	350	450
		Mínimo	155	240	310
Capacidade total de arrefecimento		Supermax	1.45	2.1	2.9
		Máximo	1.20	1.70	2.45
	kW	Med	0.81	1.20	1.60
		Mínimo	0.70	0.90	1.18
Capacidade sensível		Supermax	1.05	1.7	2.35
		Máximo	0.89	1.48	2.25
	kW	Med	0.72	0.90	1.30
		Mínimo	0.55	0.58	1.00
Capacidade de aquecimento		Supermax	1.83	2.7	3.78
		Máximo	1.68	2.45	3.30
	kW	Med	1.14	1.90	2.20
		Mínimo	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Entrada do motor		Supermax	20	24	27
		Máximo	11	14	17
	W	Med	6	7	10
		Mínimo	4	5	8
Caudal de água		Supermax	245	330	470
		Máximo	206	292	420
	l/h	Med	139	206	275
		Mínimo	120	154	202
Queda de pressão		Supermax	7.2	2.8	10.3
		Máximo	6.1	2.1	9.1
	kPa	Med	5.5	1.9	7.4
		Min	3.9	1.7	5.1
Ligação da bobina			1/2" GF	1/2" GF	1/2" GF
Conteúdo de água	L		0.30	0.43	0.56
Potência sonora		Supermax	57.0	57.5	59.1
		Máximo	54.1	55.3	56.1
	dB(A)	Med	45.0	46.8	49.2
		Mínimo	40.0	40.4	42.0
Pressão sonora		Supermax	40.0	40.5	42.1
		Máximo	37.1	38.3	39.1
	dB(A)	Med	28.0	29.8	32.2
		Mínimo	23.0	23.4	25.0

MODO DE REFRIGERAÇÃO
Ambiente:27° C - 47% H.R.; Temperatura da água (entrada/saída):7/12°C
MODO DE AQUECIMENTO
Sala:20° C. Temperatura da água na entrada:50. mesmo condicionamento do caudal de água

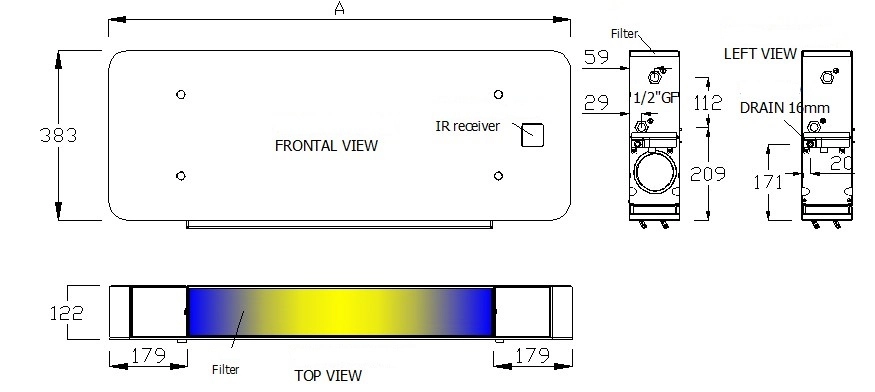

Dimensões e pesos

especificações	Unidades	MC-SGW-400T2	MC-SGW-600T2	MC-SGW-800T2
A	mm	873	1065	1257
Peso líquido	kg	14	17	20
Peso bruto	kg	17	21	24

Dimensions and weights
